前言

隨著光伏應用越來越多地走進生活，安裝在建筑物之上或附近的光伏發電系統愈發常見。相較于其他類型，戶用分布式電站的安裝環境更為復雜。除了追求系統的高效穩定，安全性問題也終于引起市場的足夠重視。

隨著安徽、浙江等地關于光伏產品安全準入與技術規范標準的出臺，安全性，已成為全行業共識。

本文，小固將向大家介紹一種逆變器保障系統安全的重要方式。作為光伏系統的核心，逆變器在異常情況發生時，如果系統操作員可以通過遠程的方式一鍵關斷逆變器，使逆變器停止功率輸出，斷開電網端的連接，保證光伏系統的安全，維護電網的穩定。

一鍵遠程關斷的基本原理

光伏發電系統一般由太陽能光伏組件、光伏逆變器、配電箱以及監控運維平臺組成。逆變器是光伏系統中最為關鍵的部分，它承擔系統的關鍵任務，包括了并網發電功能和監控數據通訊功能。簡而言之，一鍵遠程關斷功能是通過增加逆變器內部相應的功能電路并在總控制室安裝信號開關來實現的。

一鍵遠程關斷功能的實現需要控制開關、遠程通訊和逆變器內部的信號控制等三部分協同實現。

1、控制開關。控制開關安裝在遠程控制室，一般位于建筑物一樓。在遭遇系統異常或緊急情況時，操作員可通過按下該控制開關，發出遠程關斷的信號。控制開關可以選用市場上常見的急停開關。

2、遠程通訊。遠程關斷的信號通過有線通道傳輸，可以使用通訊線纜如RS485，連接逆變器和急停開關。針對多臺逆變器的情況，傳輸遠程關斷信號的通訊線纜可以采取手拉手的連接方式，與RS485線纜的連接方式相同。當操作員按下急停開關時，遠程關斷信號可以同時發送給并聯的多臺逆變器，從而實現多臺逆變器停止并網和功率輸出。

3、信號控制。逆變器內部相應的功能電路可以接收遠程關斷的信號，并將信號傳輸到控制器DSP，命令逆變器停止功率輸出和斷開與電網的連接。 由于交流端無輸出，逆變器的逆變模塊以及直流輸入升壓模塊都會停止工作，直流端的功率輸入幾乎為零。

一鍵遠程關斷的信號可以實現毫秒級的關斷控制，從而可以實現保護逆變器和維護電網穩定的功能，還可以實現靈活控制逆變器的功率輸出。

一鍵遠程關斷的線路連接

逆變器要實現一鍵遠程關斷的功能需連接逆變器內部通訊線路和外部的控制線路。

針對單臺逆變器，實現一鍵遠程控制的功能需要使用通訊線纜連接控制開關和逆變器內部的控制單元；

針對多臺逆變器，同一個控制開關控制的所有逆變器需利用通訊線纜以手拉手的方式連接起來，最后一臺逆變器連接到控制開關。

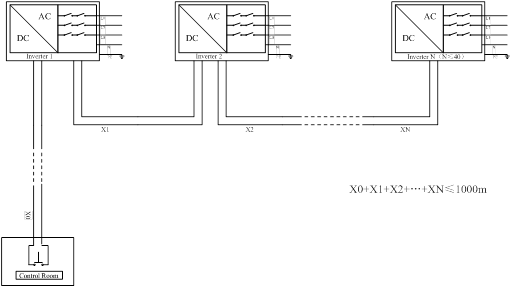

外部接線圖

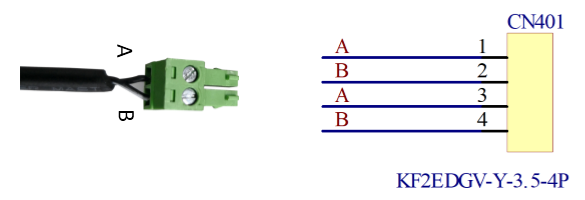

一鍵遠程關斷通訊線接口圖

如上圖所示，通訊控制線纜一端要與逆變器通訊板上的通訊端口連接，另一端要與控制開關連接。在通訊板上的連接方式與RS485通訊線纜的連接方式一致，A線和B線需按順序連接，以確保通訊正常。

小結

對于具備一鍵遠程關斷功能的逆變器，我們不僅可以實現一鍵遠程安全關斷的目的，即起到安全保護的作用，同時還可以實現遠程控制逆變器功率輸出的功能。

對于多電源類型的發電系統，例如并網逆變器+柴油發電機的模式，當用戶需要完全切換至發電機供電模式時，他可以通過按鈕遠程控制逆變器的功率輸出，從而切換至發電機供電模式。

一鍵關斷功能如此強大，你認為是否存在某種威脅？
