一．前言

隨著我國光伏產業規模的逐年增大，電站的運營、維護、托管業務將可能成為光伏行業未來一個重要方向。而電站運營效率和效果將直接影響光伏電站的運行穩定性和發電量。光伏組件是光伏發電系統的來源，其質量好壞直接影響到發電量和最終的收益。鑒于這個原因，小固將和大家一起討論光伏運維的工具，本期將介紹EL測試儀的信息，并分享對固德威公司屋頂裝設的組件實際檢測的過程和結果。

二．EL測試儀功能介紹

EL檢測儀是光伏電站檢測設備，能夠準確檢測出光伏太陽能板內部質量問題，包括：斷柵、隱裂、破片、碎片、虛焊、燒結網紋、黑芯、黑邊、混檔、低效率片、邊緣過刻、PID、衰減、熱斑衰減等參數。

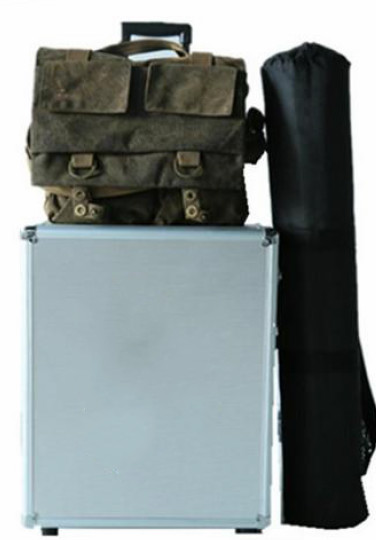

三．EL測試儀構成

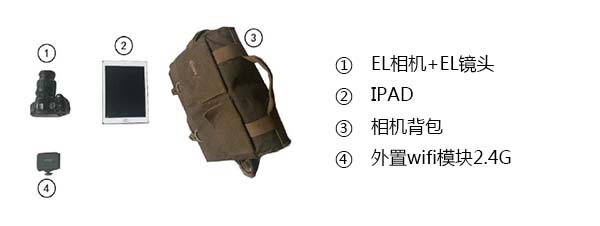

成像系統

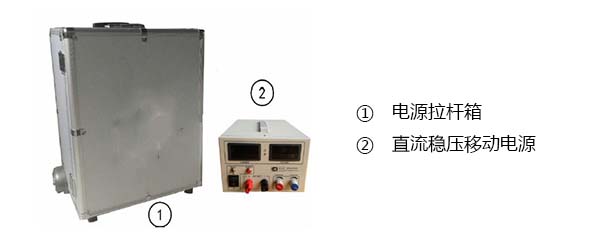

電源系統

l? 支架系統

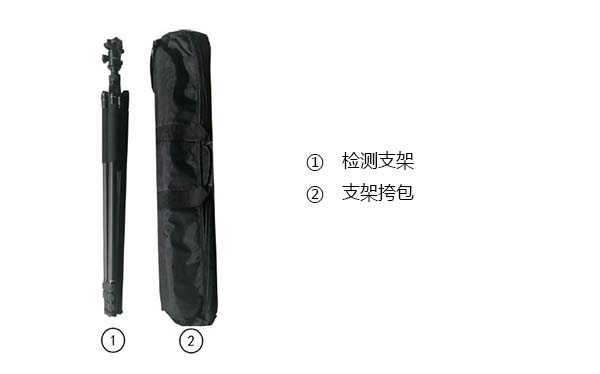

支架系統

四．EL測試儀測試流程

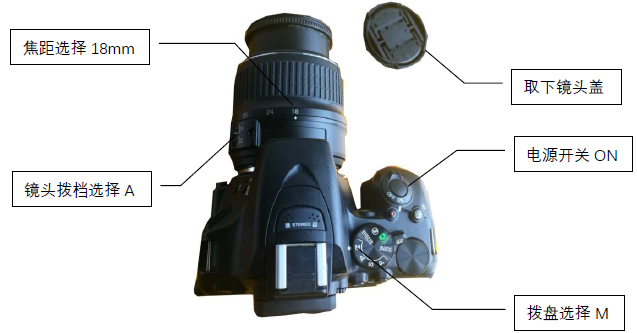

第一步：相機連接及設置

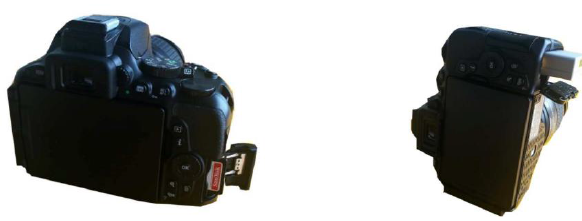

將SD卡插入相機安裝卡槽，電池插入相機電池倉。

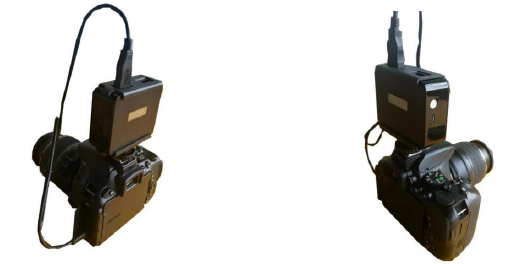

將EL相機與外置wifi控制器通過連接線連接。點擊控制器側面的白色開關按鈕，將控制器開啟。

第二步：測試支架連接

將相機底部與支架上的連接塊連接，并將螺絲旋緊。

將成像系統與支架系統進行連接，支架的3個支腳可以通過環形螺紋鎖進行加長，相機角度可以通過支架上的手動云臺進行調整。

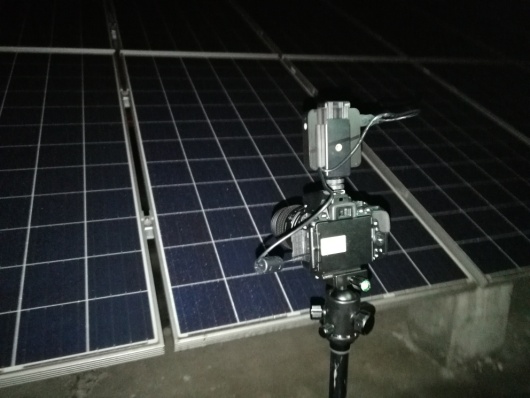

將連接好的系統放置在被測組件的前方，相機距離組件距離在1.5-2米范圍，以能獲取組件整體圖片為最佳。

第三步：穩壓電源連接和使用

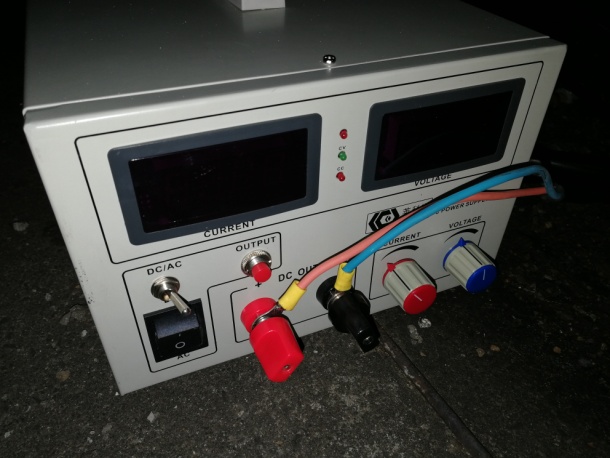

在屋頂測試時，首先將連接線一端的紅色與電源正極相連接，藍色與電源負極連接。

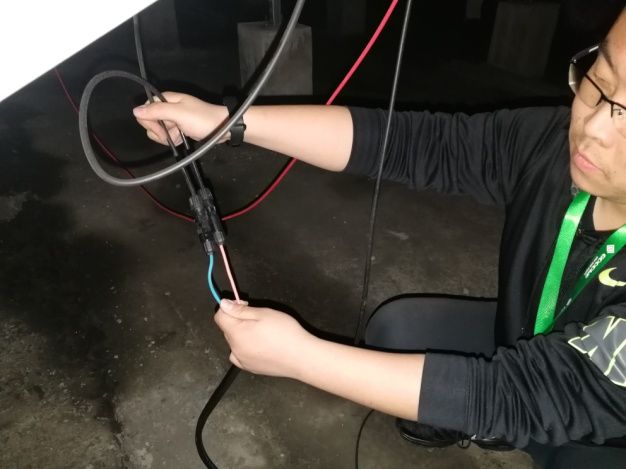

然后將連接另一端的MC4插頭與組件的MC4插頭進行連接。

將電源選擇開關和輸入模式選擇同時撥打DC檔位，啟動電源。（DC為內部鋰電池內部供電）如需外部供電時，需要將電源選擇開關和輸入模式選擇同時撥到AC檔位。

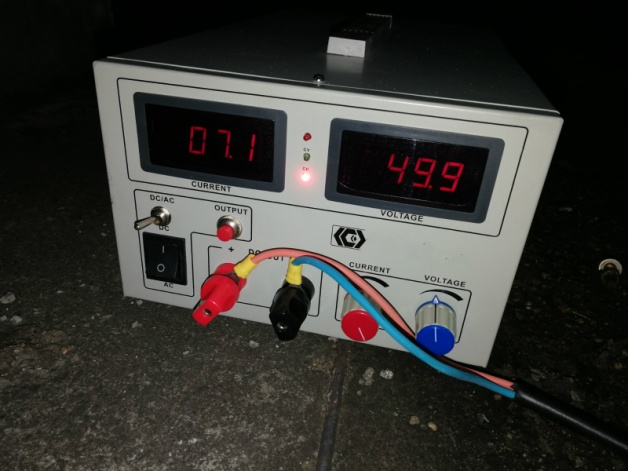

最后按下紅色輸出選擇按鈕。

注：此電源為恒流源，組件測試參考電流，一般不超過組件的短路電流。

第四步：APP軟件的操作和使用

打開IOS系統中的設置——無線局域網

選擇iUSBcam信號進行連接

打開桌面上的iUSBcam軟件——選則NikonCamera

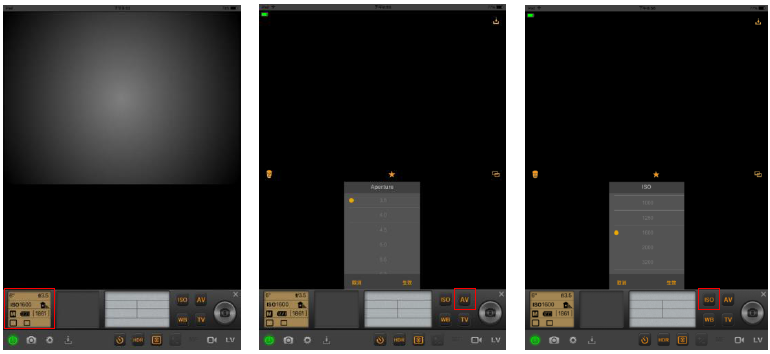

左下角顯示窗顯示當前相機參數值，默認參數為：曝光時間6“、光圈f/3.5、ISO1600，光圈選擇AV：3.5為最小值，通光量為最大，調節此參數時請將鏡頭焦距調至18mm；參數值越大則通光量越小，在EL測試時請將數值選擇3.5，感光度選擇ISO：ISO值越大，則圖像整體亮度越大，圖像噪點也越大；ISO值越小，則圖像整體亮度越低，圖像噪點也越小；參考值設置為1600，可根據現場測試情況自由進行設置曝光時間選擇TV：曝光時間越大，圖像亮度越大越細膩，測試時間越長；曝光時間越小，圖像亮度越低越粗糙；參考值設置為6”，可根據現場測試情況自由進行設置；點擊拍照按鈕，相機進行拍照，拍照期間請勿晃動相機以免成像模糊；拍照結束后，測試圖片將顯示在窗口中，用戶可通過手勢操作來對圖像進行放大、縮小或位置移動；可通過軟件右上角的下載按鈕將測試圖片保存到平板電腦或手機中（無論是否點擊下載按鈕，測試原圖片都將存入相機SD卡中）。

五．EL測試儀測試結果

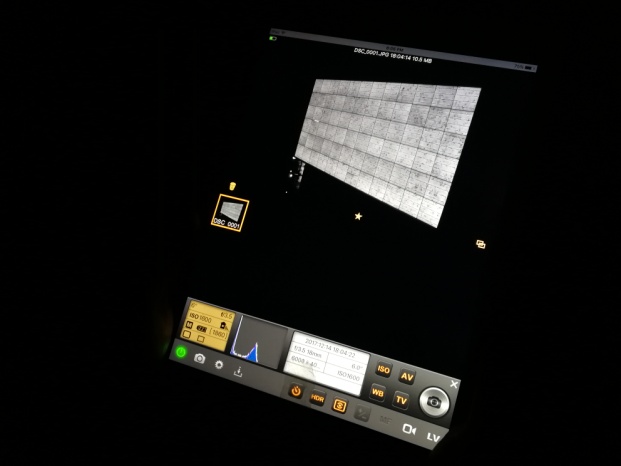

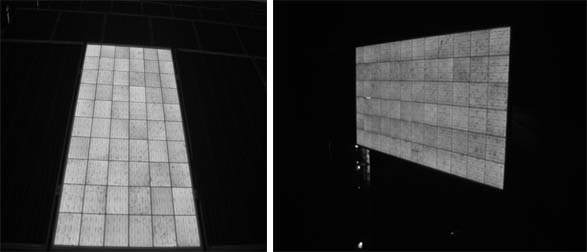

最終屋頂?shù)臏y試結果如下：

從上圖可以看出，電池片無斷柵、隱裂、破片、碎片、虛焊等缺陷，電池片性能完好。

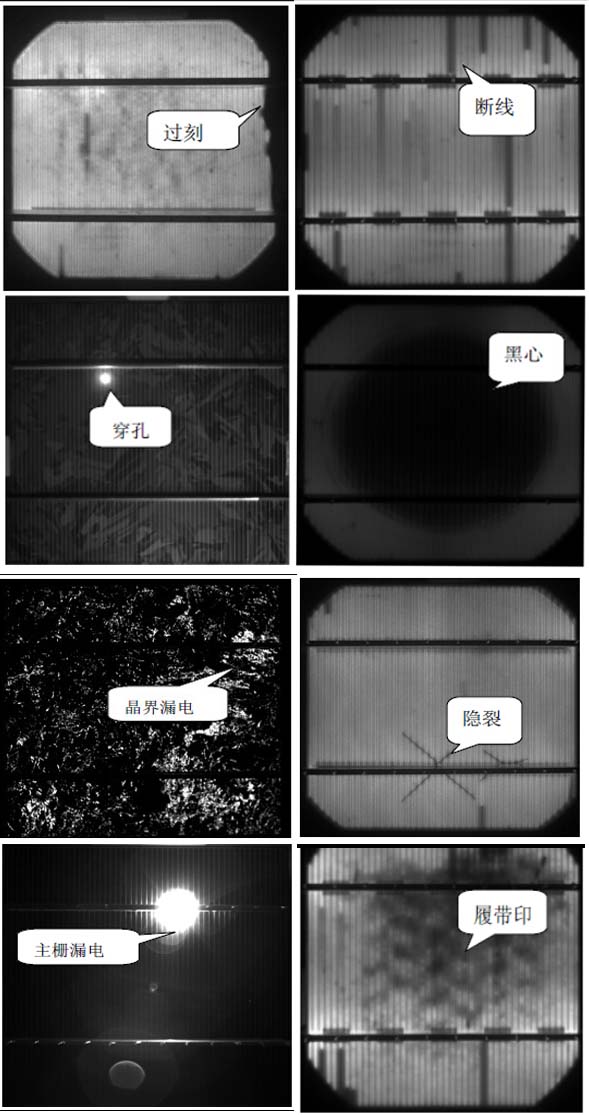

六．組件缺陷識別圖片

因固德威公司屋頂?shù)慕M件新裝不久，買的也是正規廠家的組件，所以不存在組件缺陷的問題，為了讓光伏人更多的了解和識別缺陷的組件，小固通過圖片的形式對其進行介紹：（圖片的來源是哪里？）
