前言：階段性的對我們熟知的行業領域和產品進行重新定義，這往往意味著，我們的行業發展到了一個新的高度；同時也意味著我們對應用于這個行業領域的產品也有了新的認知，這是一種進步。

就像固德威對于光伏逆變器的定義，已經從“逆變器是光伏系統的關鍵先生”到“逆變器是光伏系統的‘芯’”。

這顆“芯”，之所以稱之為“芯”，不僅是因?yàn)樗P(guān)乎光伏系統全生命周期的設計、安裝和運維，更因?yàn)樗m然只占光伏系統成本的5%~10%，卻掌控了整個光伏系統100%的發電量，還因?yàn)樗麜r刻都是光伏系統的“大腦”。

小固始終致力于為光伏行業創造價值，結合這個重新定義的光伏‘芯’，小固談‘芯’系列，就此展開。

1、‘芯’之守護需‘堅守’

隨著平價上網進程加快，行業對于系統成本的下降的需求已經可以用‘苛刻’來形容，逆變器作為光伏系統的‘芯’也需要在保證高質量和穩定性的前提下，進一步提升效率并降低成本，為了這個目標小固始終在不斷的努力。因此，本文要探討的關鍵，逆變器哪怕降成本降得再低，也不能忽略的各種安全保護措施，也就是小固定義的‘芯’之守護。

2、‘芯’之‘守護’的根本要求

l? 漏電流保護—根據安全規定，人體安全電壓為不高于36V，持續接觸安全電壓為24V，安全交流電流為10mA，，人體允許通過的電流一般為30mA，致命電流為50mA，而光伏系統的工作電壓和電流遠遠超過此限值，因此，‘芯’之守護設計，在這方面會有極其苛刻的追求。

l? 其它安全設計——根據NB/T 32004的要求，逆變器所需的安全保護包括：對地絕緣保護，漏電流保護，輸入限流保護，輸入電壓保護，輸出限流保護，電網電壓保護，電網頻率保護，防孤島保護，防雷保護等，每臺逆變器在出廠之前都會做這些安全保護的測試，從而保證出廠的逆變器都具有安規所規定的安全保護功能。

l? 上面所說的這些安全保護萬一失效了怎么辦？那么冗余保護就是逆變器安全保障的最后一道防線。

3、‘芯’之守護的冗余設計

l? 冗余保護的基本定義是：為增加系統的可靠性，而采取兩套或兩套以上相同、相對獨立配置的設計。例如冗余系統在飛機上的應用：如果一個飛機需要兩個發動機可以正常啟用的話，那這個飛機可能需要至少四個發動機，這就是冗余設計。

還有日常生活中也有比較常見的冗余保護，如運貨的重卡，在卡車載重的后輪胎上，任意一個軸承上的一邊至少有兩個輪胎，其實僅需要一個輪胎，重卡就可以正常運行，另外一個輪胎就是冗余保護了。

l? 逆變器的冗余保護，主要有CPU的冗余保護和繼電器（Relay）的冗余保護，固德威的逆變器的CPU冗余保護通過主副兩個CPU以及一個ARM通訊芯片來實現。這里重點介紹繼電器的冗余保護【什么是繼電器，通俗來講，繼電器就是逆變器內部的自動開關，起到安全保護的作用，當逆變器出現電路故障的時候，繼電器可以自動斷開，從而保證逆變器可以和電網及時脫網，從而保障檢修人員的人身安全。】

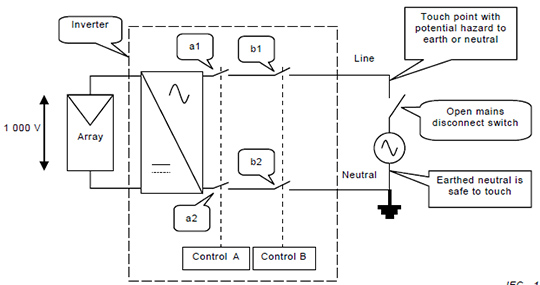

下圖是逆變器的繼電器冗余設計圖示：

a1和a2是一組繼電器，b1和b2是另一組繼電器，兩組繼電器之間互為冗余保護。

當電網停電的時候，電網端的火線和零線是斷電的，沒有電壓，可以觸及，逆變器的繼電器應是斷開的。

如果逆變器發生了故障，控制電路失效，包括炸機等故障，導致繼電器發生了燒結現象，沒有斷開，電網的火線，零線和PV側還連著，很容易發生觸電事故。

而且繼電器本身是有壽命的，壽命一般以閉合斷開的次數來計算，且繼電器也會存在失效的概率，本身的問題也會導致繼電器燒結現象，如果此問題發生，也會導致觸電事故的發生。所以固德威的逆變器在啟動之前繼電器會閉合斷開來自檢，從而保證繼電器本身沒有問題，再繼續并網發電。

有了繼電器的冗余保護，其中一個繼電器失效，另外一組繼電器就可以及時斷開，可以有效避免逆變器故障或者繼電器本身故障導致的繼電器燒結，從而避免觸電事故的發生。

沒有繼電器冗余保護，只有一組繼電器，當這個繼電器發生燒結的時候，對檢修人員的人身安全是個很大的隱患。

4、‘芯’之痛—國內外對‘芯’的安規要求對比

國外IEC62109-2的安規要求，逆變器的繼電器必須要有冗余保護，且逆變器在開機之前必須要自檢。而國內的NB/T32004的安規對此并沒有明確的規定。

出于國內外安規的差異性，成本上的壓力，導致一些逆變器廠家在國內外出貨上有差異，甚至針對中國的項目還有‘特別開發’的‘扶貧專用機’。這讓小固的‘芯’很痛，中國作為領先全球的光伏產業大國，我們應該至少做到，銷往全球各地的產品用相同的質量和安全標準來把關，才能讓世界重新認識“中國制造”，然后才能達到下一步的“中國智造”

特此，小固鄭重承諾：固德威逆變器的產品設計嚴格按照最嚴格的安規設計規定，所有國內外機器保持一致，絕不有硬件差異！

5、‘芯’之降本增效的正確方向

l? 半導體功率器件的效率提升是關鍵

l? 逆變器主板的合理布局，優化散熱設計，提升效率，保證穩定性

l? 逆變器主板的科學布局，進一步提升功率密度，以達到降低成本的目的

l? 廠家通過規模化，提升供應商整合水平，以降低原材料采購成本

l? 無論提升效率和降低成本的需求多么苛刻，逆變器的穩定性永遠是第一位的，逆變器的設計一定不能耍小聰明，把一些關鍵的保護電路都省去！

最后，讓我們借用固德威董事長，黃敏先生的話，來結束今天的探討：

‘芯’之守護，也是光伏人的‘心’之守護—小固
