前言

過年啦！忙碌了一整年的朋友們，終于可以暫時放下還未下發的管理辦法、語焉不詳?shù)难a貼政策、羞答答不露面的規模指標等工作，回家享受春節假期了。

然而在放假前，還有最后一件事，完成之后能讓光伏系統站在豬年的風口上，發電量呼啦啦上天~也能讓我們和家人享受一個完美假期，安心過大年！

那就是光伏系統節前例檢——接下來小固將從安全的角度出發，與大家一起對電站做節前最后一次全面排查。

特別鳴謝：“愛問小固-技術交流群”的朋友們，為本文完稿提供的熱心建議與幫助！感謝您的支持，共建光伏社區！

一、排查工具一站配齊

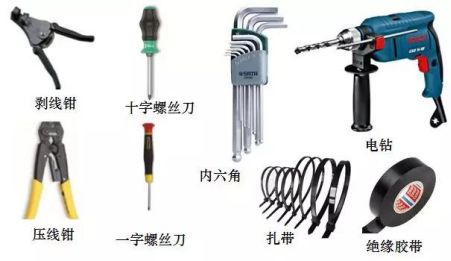

最后一次巡檢，為了避免在現場抓瞎，小固已為大家一站配齊完整工具，請結合后文中的介紹，按需準備。

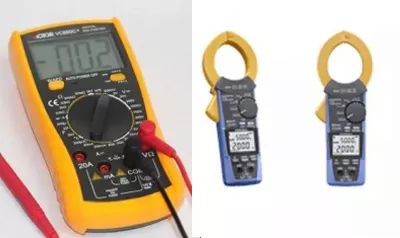

萬用表與鉗形表

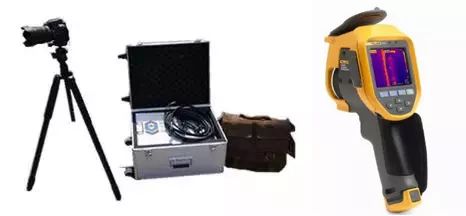

便攜式EL測試儀 紅外熱成像儀

二、外部環境排查

1天干物燥，小心火燭

過年期間，尤其需要確認周邊有無燃放煙花爆竹的可能性，條件允許的情況下，提前溝通，避免煙花爆竹燃放掉落大量灰塵、紙屑，造成組件遮擋，萬一火星掉落后果更不堪設想。

2.快樂玩耍，安全第一

過年了小孩子比較多，務必要檢查警示標志是否完好、清晰，并教育告知不可觸碰。

· 組件電氣安全預防標識

· 配電箱電氣安全標識

小朋友開心地倚靠在光伏板上，畫面溫馨但不可取

· ? ? 光伏組件在有光照的情況下會產生直流電，電流隨著光線的增強而增強，所以觸碰組件電子線路會有遭到電擊或者燒傷風險。

· ? ?逆變器運行局部溫度可能超過60℃，請勿觸碰，以免燙傷。

3.及時清理，遠離易燃物

逆變器、配電柜等應遠離易燃易爆物品并確保周圍沒有強電干擾設備。

特別是戶用電站，許多電氣設備安裝在室內，還需要考慮防火及線纜防鼠防蟻。如發現隱患，請及時清理。

三、技術排查

1.監控狀態

過年了，光伏人開開心心回家團聚，光伏系統也在奮力發電。我們能通過手機、電腦甚至大屏等多種方式隨時查看電站運行狀況、發電情況。如果家中老人不會使用，可以趁著春節假期教給他們。

比如下載APP，綁定電站，設置電費收益，完成之后老人只需要每次點開APP就能清楚看到發了多少電，賺了多少錢……簡直是太方便了！

當然這一切的前提是確保監控數據正常。那就需要確認監控是否掉線，GPRS版監控流量是否到到期等問題。這些均可在APP查看確認。詳情查看《固德威智慧能源管理系統》。

2.無功補償檢查

對于工商業分布式項目來說，春節期間，由于生產設備用電需求降低，會導致更多的光伏發電送入電網，“余電上網”更多，同時可能帶來工商業廠房屋頂電站的功率因數不滿足電網要求，最終被罰款。（一般電網容量較小，光伏設備接入后，原配電網出口功率因數下降至0.9以下，造成不良影響。）

在節假日之前，建議觀察半天時間內整個系統的運轉，確保功率因數在正常的范圍內，光伏系統穩定發電。

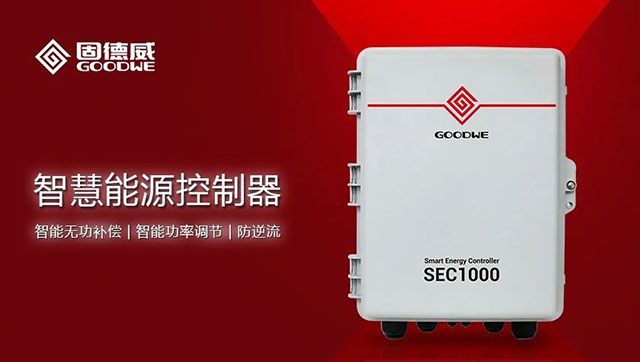

當然，現在小固有了全新的解決方案：SEC1000智慧能源控制器：

智能無功補償、智能功率調節、防逆流，完美避免功率因數被罰款！

四、設備排查

1.端子排查

數據顯示，連接器損壞或燒毀造成的發電量損失排名第2。在成為不可忽視的“電老虎”的同時，由于端子虛接引發的嚴重電氣事故也頻繁發生！事實上，交直流端子的檢查是整個排查過程的重中之重。

一般可以通過以下方式檢測：

· 目測法

連接器的外觀檢查，如連接器殼體是否損壞、變形；線纜是否存在應力；連接器是否懸空放置；連接器插合以及螺母擰緊是否到位；拔開端子接觸片位置是否正常，顏色是否發生變化；是否產生異味等。

· 拉拔測試

一個壓接完好的連接器可以承受至少310N的拉拔力，試著拉拔一下線纜（力氣不要太大），看線纜是否會掉下來。

光伏系統工作時，禁止插拔交直流端子。

· 紅外熱成像儀

壓接、連接不好的端子溫度較高，在長時間、發電良好的時間可以通過紅外熱成像檢測出來。

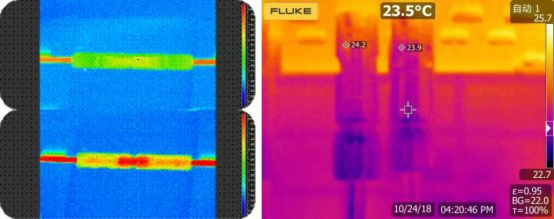

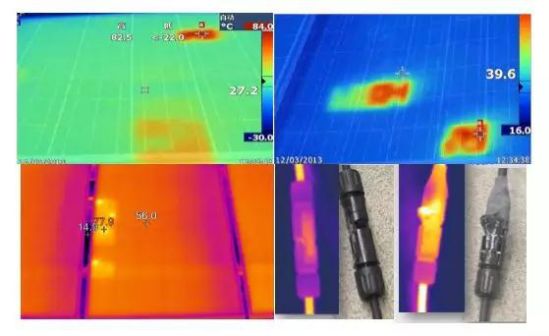

壓接良好VS壓接不好的掃描結果 壓接完好的端子

熱成像儀后面還會用到，非常實用的工具。

大家可以通過以上方式確認并網箱、逆變器、電表等處各接線處端子緊固情況。

2.交直流接線排查

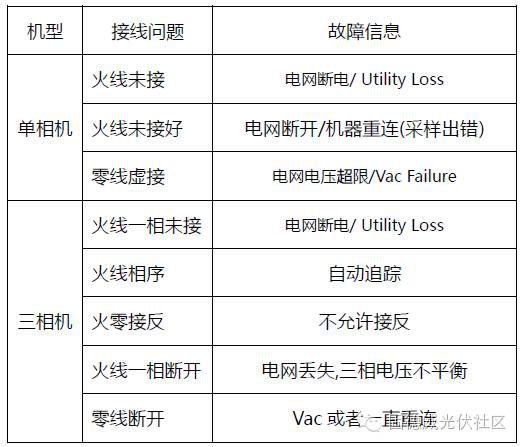

· ? ? 檢查交流線是否虛接、脫落;可能是火線脫落，虛接或接錯位置；

· ? ? N線虛接、脫落會導致機器報電網電壓超限或逆變器一直重連；

· ? ? ?檢測交流線纜是否存在應力、是否有纏繞、裸露，到配電箱（柜）的PVC管、橋架是否有破損或銹蝕，交流側空開斷開后再合上逆變器是否會及時切斷并恢復并網等。

3.電表&逆變器讀數校準

電表校準等問題，如果電表讀數與逆變器讀數差距過大（一般而言，誤差應該約為2%——不考慮線損，儀器誤差的最大值——假設10kW的電站一天可以發60度電，2%的誤差每天1.2度電差異，一個月大概30多度電，這樣的情況屬于合理范圍內）

如果差異過大，應及時校準逆變器、電表讀數。具體方法詳見《如何解決電表發電量比逆變器發電量少？》

4.組件狀況排查

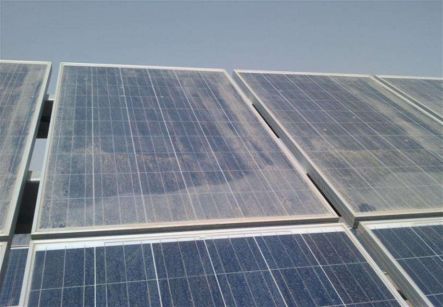

若監控顯示電站發電量正常，可目測檢查組件情況：組件邊框是否生銹，是否存在遮擋、落灰等情況，及時把灰扒干凈……

若發電情況不正常，甚至發現明顯熱斑等情況，可通過EL測試儀、熱成像儀工具進一步檢查。

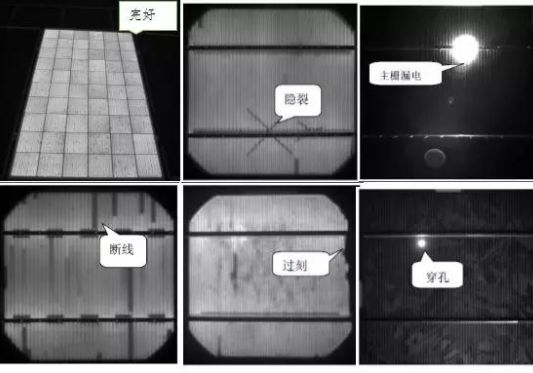

便攜式EL測試儀

熱斑&焊帶虛焊&組件插頭連接不緊密

總結

春節前的例行檢查非常必要，但是工作卻并不復雜。能讓光伏系統干干凈凈、安安全全地站在豬年的風口上，發電量呼啦啦上天~也讓我們享受一個完美假期，安心過大年！

不方便到現場巡檢的小伙伴，也建議整理小固本文中合適的部分，轉發給業主自檢哦。
