前言

光伏系統安裝在彩鋼瓦屋面是一種常見并且重要的光伏應用形式，目前市場上存在的彩鋼瓦形式多樣，也衍生出多種在不同屋面及不同要求下固定光伏組件的安裝方式。

經過多項目和長時間的運行觀察，組件的固定方案已經相對成熟。然而，光伏逆變器的安裝固定問題在項目中日漸凸顯。

小固本文著重探討，彩鋼瓦屋面逆變器的安裝方案，并向大家分享。

一、逆變器常見安裝方式

考慮到節省線纜成本、節省支架成本、降低線路損耗、便于安裝維護等因素，彩鋼瓦屋面逆變器常見的安裝方式主要有以下兩類：

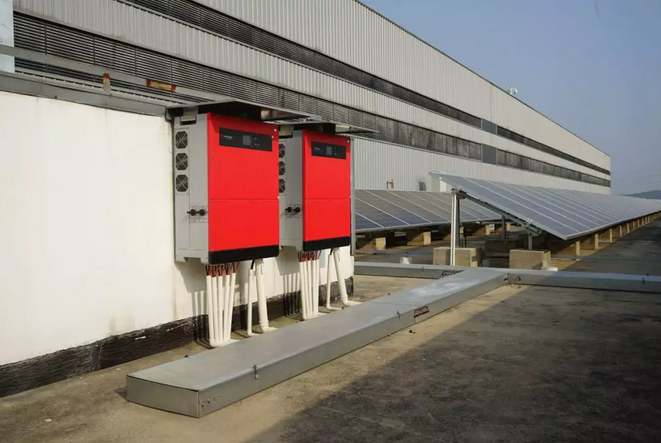

1、墻面（女兒墻）安裝

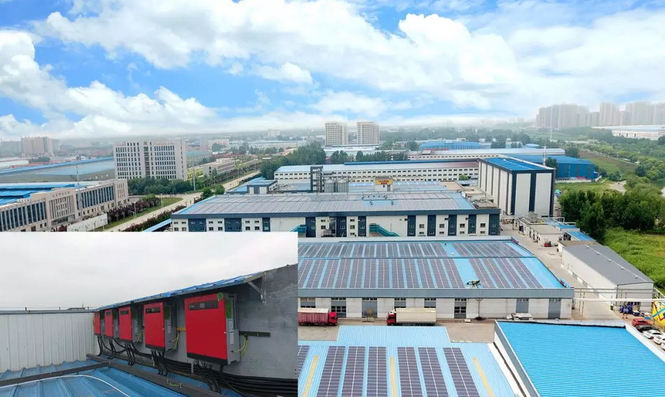

山東聊城2.2MW項目

江蘇蘇州 750kW項目

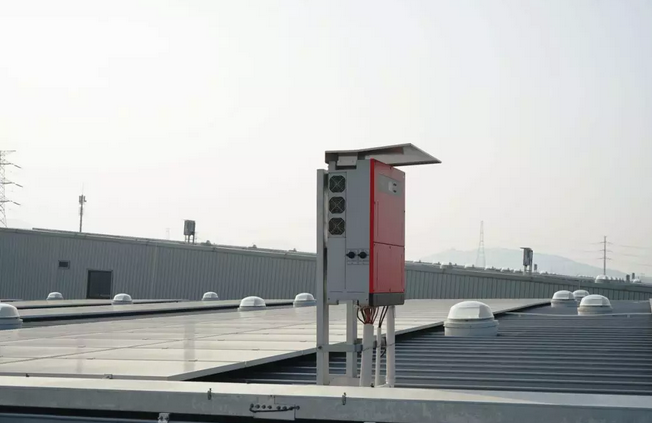

2獨立支架安裝

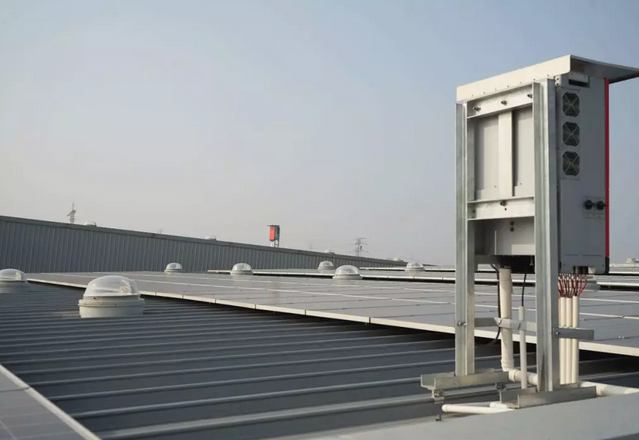

江蘇蘇州 750kW項目

以上兩種常見安裝方式，因地制宜各有優勢。

除了彩鋼瓦屋面安裝，逆變器在其他項目類型（地面）的安裝方式還包括：組件支架安裝、柱體抱箍安裝、輔助橫梁安裝等，小固收集了大量現場素材和安裝事項詳解，如果朋友們感興趣，請關注后續推文哦！

然而，對于彩鋼瓦屋面卻存在以下痛點：

· ? ? 一般彩鋼瓦屋頂較高，若逆變器安裝在地面配電房，則直流線纜過長，增加成本及損耗；

若逆變器安裝在屋面上（無女兒墻的情況），集中在屋脊處，同時為了接線及運維方便，逆變器的安裝高度需相對較高。造成固定支架浪費的同時，還可能導致組件長時間受到逆變器及其固定支架產生的陰影遮擋。

逆變器的水平放置可以有效的解決這個問題，同時接線也更加方便快速。

下文以固德威MT系列逆變器為例，為大家介紹水平安裝方案。

二、逆變器水平安裝方案

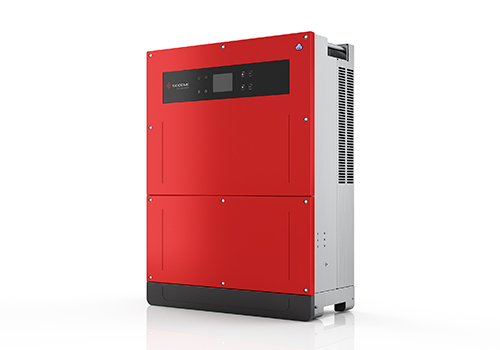

逆變器參數：

點擊上方圖片，選擇MT系列，可查看本例中逆變器的詳細物理、電氣參數。

在安裝逆變器之前，需注意：

1、逆變器加裝防曬蓋板；

2、逆變器的散熱性能滿足整機在各個工況下的運行要求；

3、考慮固定支架對不同彩鋼瓦屋面的適應性。

逆變器的固定支架考慮固定在組件的橫梁導軌上。

具體的步驟說明如下：

利用光伏組件的導軌作為逆變器的支撐，和彩鋼瓦用夾具進行固定。

·

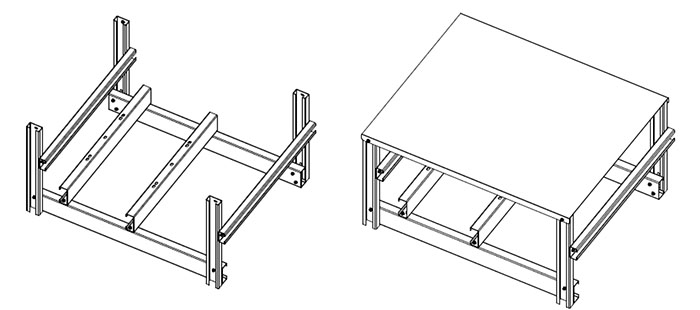

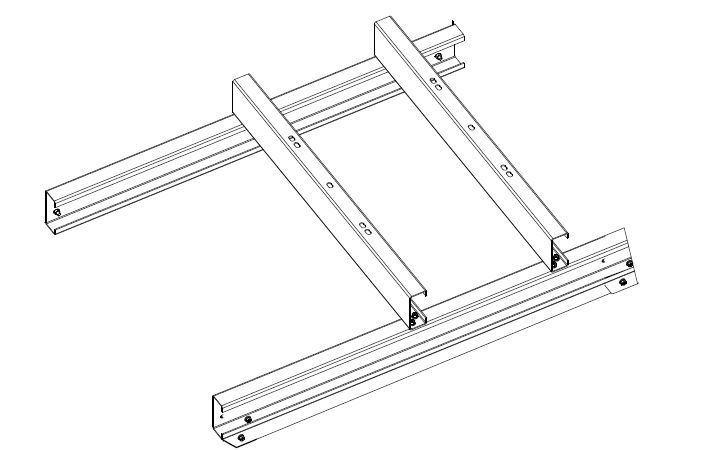

在底部導軌上放置兩根平行導軌，底部導軌和上層導軌用4個螺栓連接。

·

上層導軌和逆變器的背板進行固定。上層導軌上打10個孔，用于固定逆變器的背板，導軌間距和背板的尺寸相符合。

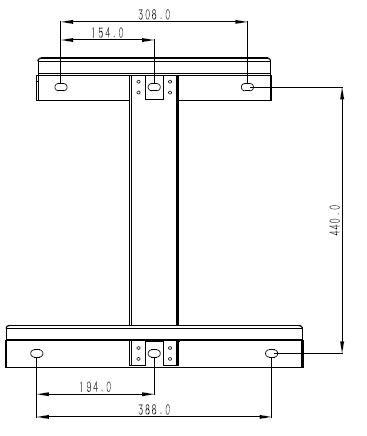

背板尺寸圖

為避免逆變器表面被陽光直射，增加表面遮陽板。

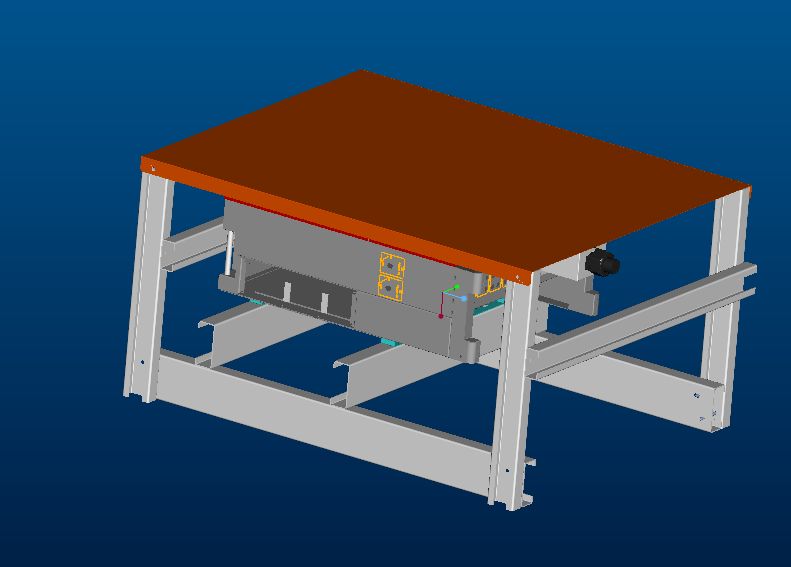

·???????平躺方案效果圖

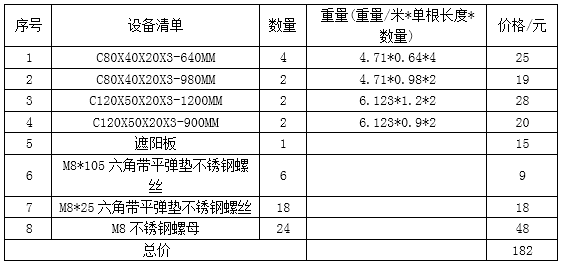

三、物料清單

四、常見屋面支架形式

1、彩鋼瓦屋頂安裝系統

彩鋼板屋頂多用卡扣、暗扣、鎖邊等非穿透方式安裝，特殊情況下可采用穿透性安裝。

首先屋面修設木板或竹板施工棧道，避免材料二次搬運直接踩踏在屋面板上，導致屋面板變形，密封膠脫開膠而漏水。

2、明確原結構屋面檁條的位置，并彈墨線標識出具體位置；支架與彩鋼板連接處必須在屋面檁條位置上；

3、施工人員在屋面上行走，必須穿絕緣軟底鞋，走波谷，每天必須清除屋面板上雜物，防止銹蝕和劃傷屋面板；

4、所有需要敷設密封膏的位置不得有遺漏。屋面外板安裝完畢后，清除屋面全部雜物、鐵屑，如發現屋面板涂層劃傷，須用彩板專用修補漆進行修補。拉鉚釘及自攻螺釘如發生空釘，應隨時用鉚釘和密封膏補牢，橡膠墊圈不能損壞。

另外：對于找坡較小的水泥屋面，如果組件采用水平放置，逆變器的固定方式與彩鋼瓦固定方式一樣為將逆變器直接固定在水平放置的橫梁導軌上。

總結

目前光伏系統的設計，安裝及運維的過程已經越來越精細化，而光伏逆變器具備橫向放置功能不僅可以有效提高系統的發電性能，同時可以降低定制化帶來的設計成本，更因提高安裝效率而降低安裝成本。此外，文中建議的標準化固定支架方案，也便于EPC廠家對物料進行生產和管理。
