一、應用場景

·         用于負荷具備一定消納能力的自發自用項目

·         用于無法申請并網或變壓器容量受到限制的項目

二、功能介紹

逆變器通過外置的CT或Meter來檢測向電網賣電的狀態，當負載消納不掉光伏發的電，CT或電表檢測到賣電狀態，就會給逆變器發一個指令，使逆變器的輸出功率和負載相匹配，從而達到不賣電給電網的狀態。

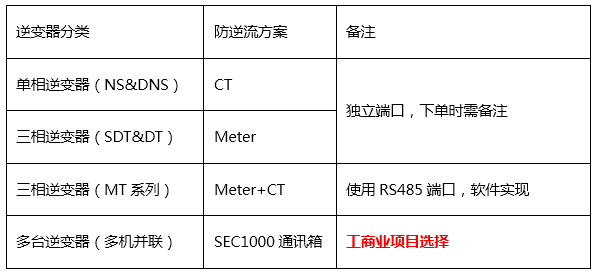

目前，固德威根據不同的機型、單機還是多機并聯情況選用不同的防逆流措施，具體如下：

（本項目采用SEC1000通訊箱）

三、接線方式

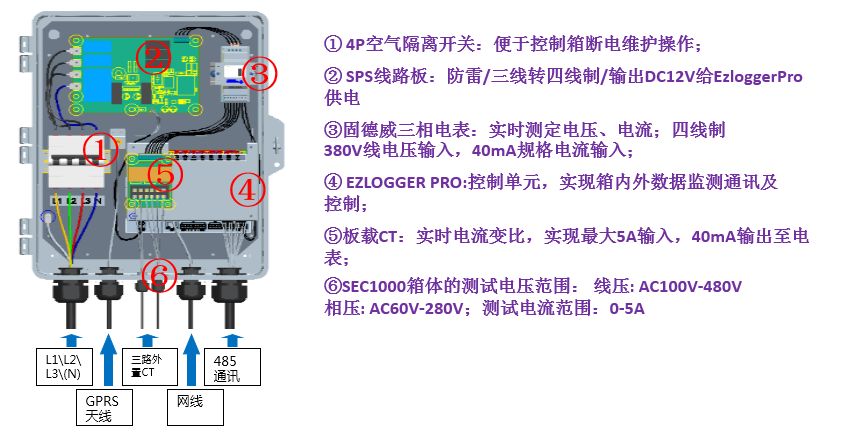

SEC1000通訊箱內部結構

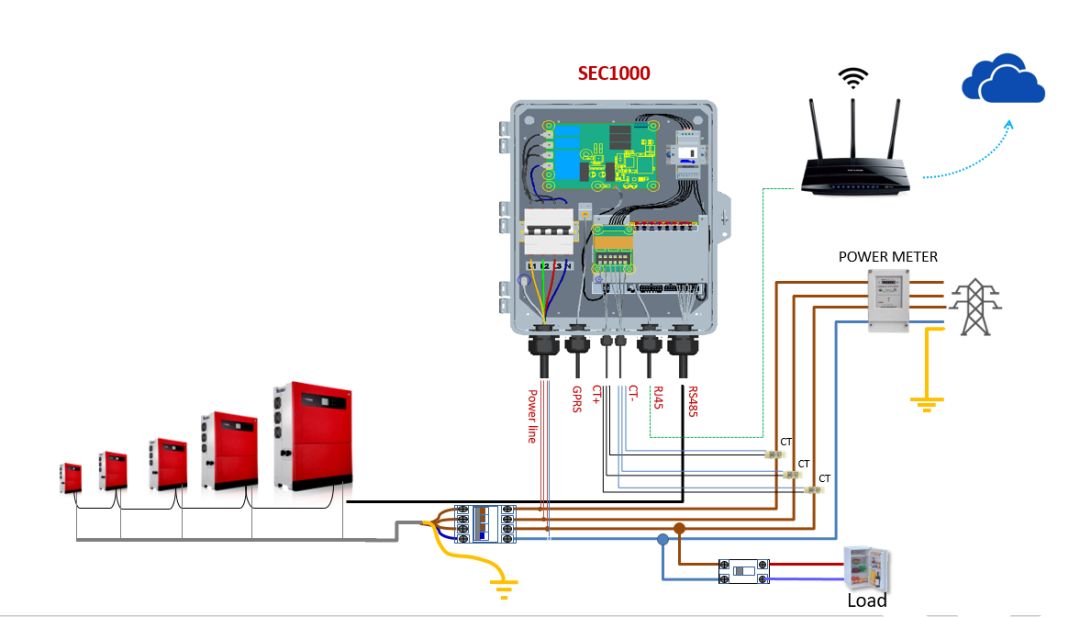

接線示意圖

注意事項：

1.CT的檢測點在靠近并網點的位置。

2.開口電流互感器安裝前必須將其二次與電表接好，確保互感器二次沒有開路。

3.若現場一次母線為電纜，可進行帶電安裝，要求操作者熟練度高；若一次母線為銅牌，要求做好絕緣防護措施。

4.安裝互感器時，鐵芯切面處不得有雜質、灰塵等異物落入，以免影響互感器性能。

四、防逆流功能設置

·         Ezlogger Pro 連接到電腦，打開ProMate軟件。

·         ProMate連接成功，勾選防逆流功能；填寫裝機容量、上行功率（設置為0）、電表CT電流比。

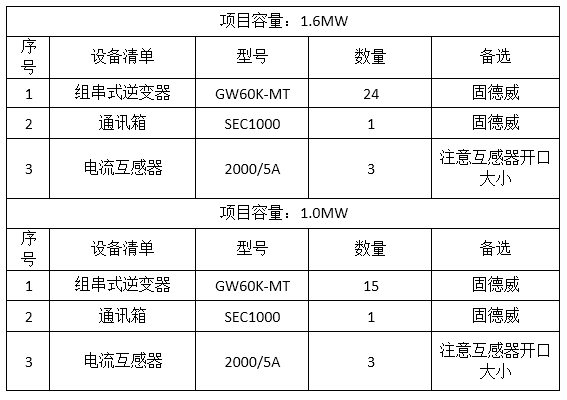

五、項目采購清單
