隨著光伏行業的迅速發展，在光伏電站系統設計，尤其在大型工商業光伏電站和地面電站中，如何降低系統投資成本，提升投資收益，成為光伏電站系統設計和優化的主要目標之一。

其中關于組件容量和逆變器容量的配比和應用也越來越受到“光伏人”的關注。今天我們將從系統設計和投資收益的角度對組件超配進行詳細的介紹。

01 超配原因

超配的定義

1. 容配比：光伏組件功率/逆變器額定功率

2. 組件超配：光伏組件的容量≥逆變器額定容量

3. 逆變器的超配能力：最大光伏組件容量/逆變器額定容量

超配的原因

1.光照資源差異

每個地區的光照資源有差異。

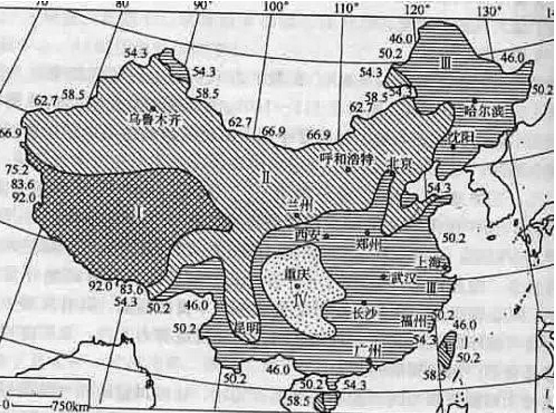

中國太陽能資源分布圖

2. 損耗-組件側/直流側損耗

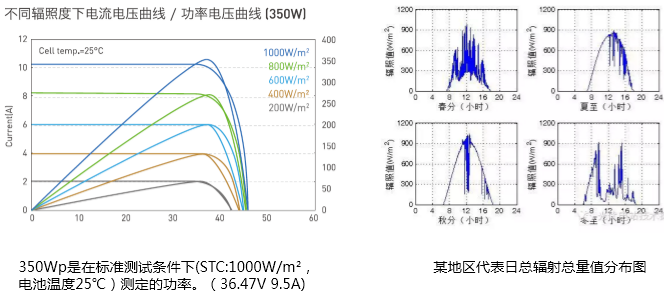

組件的實際功率 一般比峰值功率要小的多；比方說組件標稱最大功率為380Wp，是在標準測試條件（STC）下測出的。- 1000W/m2，電池溫度25℃。

那么我們要考慮：

1）當?shù)氐妮椪涨闆r，溫度；

2）安裝方式、組件朝向；

3）光伏陣列的失配 ，包括灰塵、異物、遮擋；

4）直流線損；

5）組件的衰減。

實際上你到逆變器的直流輸入功率就沒有那么多了。

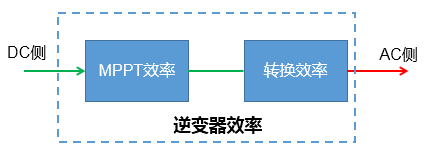

3. 損耗-逆變器效率

當輸入電壓達不到標準電壓，先是要boost升壓，這個時候要損失效率。升壓單元之后就是逆變單元，逆變器逆變時也會損失效率。目前這部分效率較好的單相機可以控制在97.5%，三相機可以控制在98.0%以上甚至99.0%。

逆變器的屏幕、LED燈、散熱風機、拓?fù)潆娐范紩碾娔埽缘浇涣鱾?cè)的交流電也是要計算逆變器部分的損耗的。

綜上所述：在光伏系統實際應用中，存在一系列影響整個系統發電效率的因素，如光照不足，組件失配，線路損耗等。系統損耗可達8%~13%。所以，在僅考慮系統損耗的情況下，合理的容配比應該在1.1：1左右。

超配設計要關注逆變器的最大輸出是否有1.1倍長期過載輸出能力 ；固德威GW80k-MT 額定輸入是80kW，最大輸出是88kW。如果接90kW的組件，按照最大輸出來算，超配1.125; 在輻照較差的地區，完全可以接到100kW。

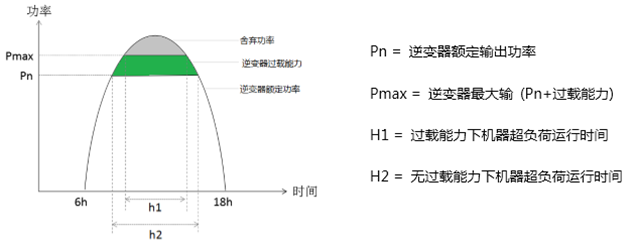

4. 逆變器具備過載能力（超發能力）

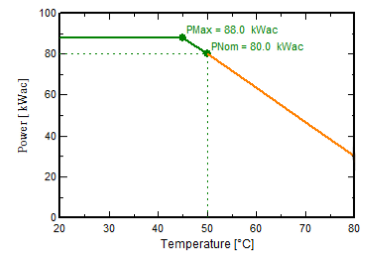

逆變器的過載能力也和環境溫度有關系，我們固德威的逆變器在環境溫度低于45度的時候，可以最大1.1倍交流輸出，50度的時候交流輸出為1倍。

02 超配意義

降低系統成本，提升系統發電量

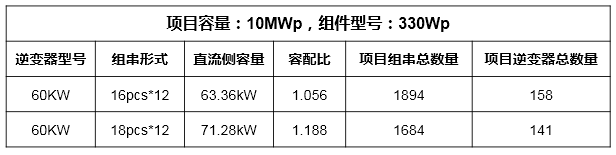

以山東地區10MW項目為例，提高超配比例可以減少組串?dāng)?shù)量，減少直流電纜，減少逆變器臺數和對應的交流電纜成本。

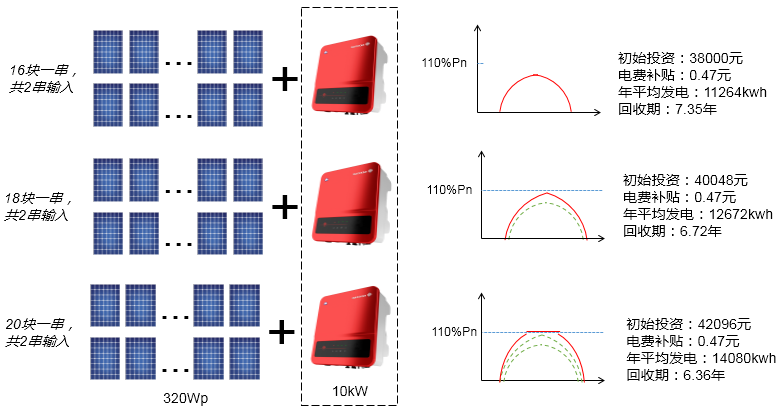

以山東地區10KW戶用項目為例：

主動超配：在綜合考慮系統損耗和投資成本各項因素（包括組件價格，并網電價補償，安裝成本，公共電網電價等）之后，在特定年限內，通過主動延長逆變器滿載工作時間，在增加的組件投入成本和系統發電收益之間尋找平衡點，實現LCOE最小，這就是光伏系統主動超配方案設計思路。

提高組件超配比例，在系統發電收益增加同時，系統建設成本、運維成本、資產折舊（包括組件衰減等）等成本都在增加。最優的容配比是能夠在增加的投入成本和系統發電收益之間尋找平衡點。

03 超配設計

超配區間選定

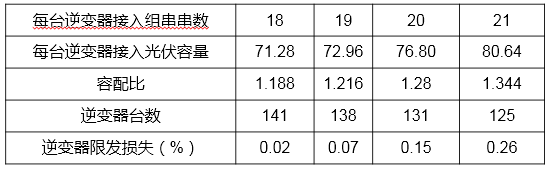

前面提到的某項目，大家如果注意看的話，會發現第三張曲線圖，實際上逆變器接18串時，逆變器就可能限發，由于光伏直流側存在一定的損失以及逆變器自身的損失等，逆變器仍可適當提高容配比，使整個光伏系統達到最優化，并可減少逆變器安裝臺數。

在光照條件較好時避免造成逆變器過載造成發電損失，雖然提高容配比發電量有損失，但節省的逆變器成本比損失的發電量成本更大，結果表明，在19串的接法下，容配比達到最優。

這里涉及到另外一個問題：機器性能和壽命。按照固定最大電壓計算得出的結果只是機器本身硬件支持的最大接入功率，然而超配比例越高，機器滿載工作的時間越長。

在長時間滿載運行環境下，機器內部的溫度提升會超出預計，尤其在高溫天氣會散熱不良的環境下，由此可能導致以下問題：

A. 機器過溫降載

B. 機器內部元器件老化加速因此，從較長時間考慮的話，組件超配比例過高會整個系統的發電效益。

由此可以看出，逆變器直流端的超配能力應該是在溫升測試，老化測試以及壽命測試的基礎上給出的一個不影響機器正常使用壽命的比例值。

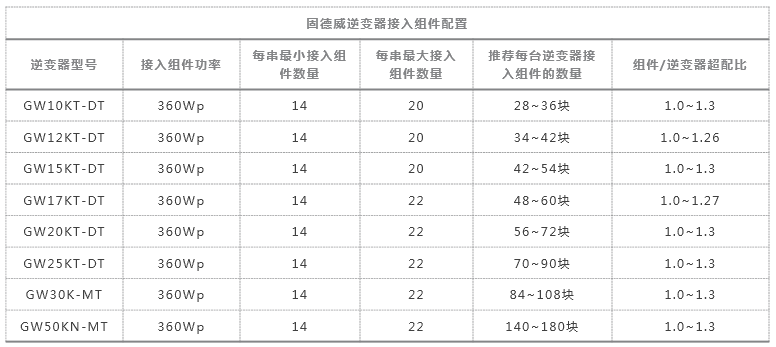

固德威逆變器容配比推薦

04 總結

1.光伏電站的超配設計，可以有直流側超配、交流側超配以及交直流組合超配，以達到降低光伏電站的造價的目的。在棄光和限發損失方面，既有逆變器限發損失，也有按并網點最大功率限制的限發損失。

2.具體項目具體分析，超配設計要與當?shù)毓赓Y源情況、地理條件、設備選型、系統損耗、工程造價、上網電價、限發情況等各種因素有關，需要經技術經濟比較后確定。

3.譬如雙面組件可適當降低容配比。

容配比是非常重要的設計優化對象，以上列舉的幾大因素僅供參考，具體容配比的設計還需要根據不同的應用場景，因地制宜，一站一測，并考慮周全，既考慮發電量最大化、又要考慮長期的運營收益，并盡可能取得實際的環境數據、組件衰減情況、逆變器的性能等，避免后期投入運行后，實際表現與期望值產生較大的偏差。
