一、項目概述

本工程裝機容量為

45.28524MWp/40.95MWac，項目建設地處于青海，所在地年均總輻射為6537.6MJ/m2，光照資源優異，建設地屬河流堆積地形地貌類型，地勢平緩，適合建設輸電型地面光伏電站。

下文重點講述1500V系統總體方案設計。

二、系統總體方案設計

本項目共使用額定功率435W高效雙面太陽能光伏組件104104塊，裝機容量為45285.24kW。共使用182臺225kW組串式逆變器，系統直流超配為1.11；考慮背部平均15%的發電量增益，直流超配為1.27。

1、光伏組件選型

使用某高效雙面太陽能電池組件104104塊，組件規格為435Wp，裝機容量為45285.24kWp。

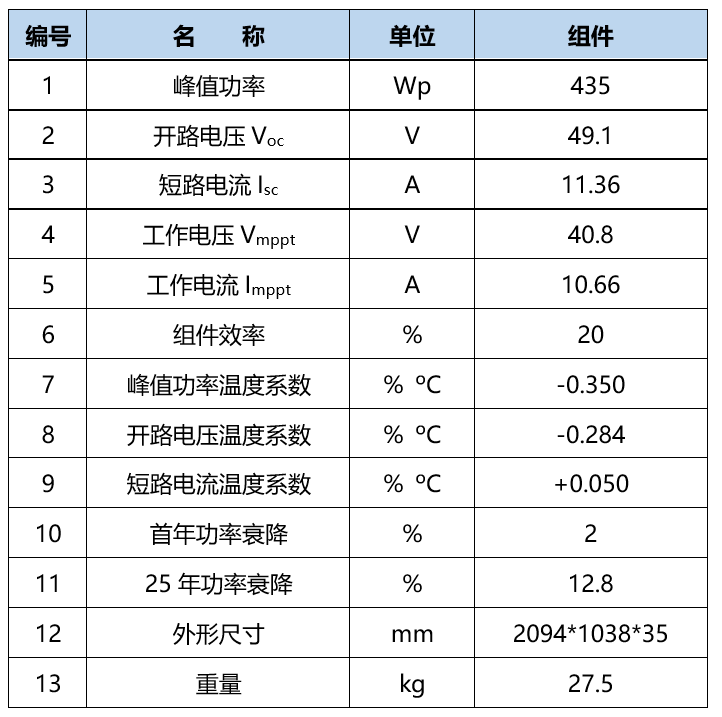

太陽能電池參數表

2、光伏陣列運行方式選擇

考慮初始成本及后期運維的費用，本工程光伏站采用固定式支架安裝。

光伏陣列安裝傾角的最佳選擇取決于諸多因素，如地理位置、全年太陽輻射分布、直接輻射與散射輻射比例、負載供電要求和特定的場地條件等。

當?shù)刈罴褍A角為38°，為盡可能利用有限面積，增加項目規模效益，本項目將適當降低組件安傾角。本工程采用35°作為安裝傾角。

3、逆變器選型

本項目采用1500V組串式逆變器，目前1500V組串式逆變器有多種型號。本工程采用單機容量225kW的逆變器。

組串式逆變器指標

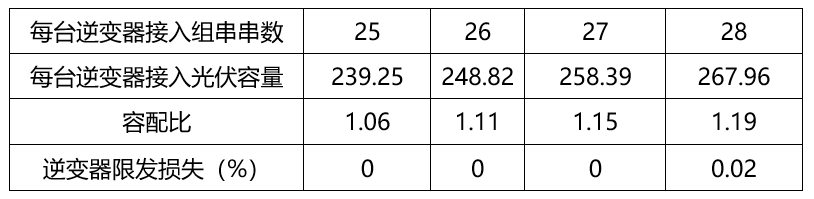

利用PVsyst軟件模擬225kW組串式逆變器在25~28塊組件一串下的逆變器限發損失，其結果如下表所示。

結合實際項目現場氣象條件，冬季的極低氣溫在零下20℃左右，考慮光伏組件的溫度系數，最終取逆變器的接入組串，每串組件26塊。

三、子陣單元設計

本項目共分為13個子陣單元，每個子陣單元光伏組件數量為8008塊，裝機容量為3483.48kW；

子陣單元共使用225kW組串式光伏逆變器14臺，每臺逆變器接入22串光伏組串，每串組串由26塊組件構成；

子陣單元共使用2進1出交流匯流箱7臺，每2臺逆變器接入1臺匯流箱；

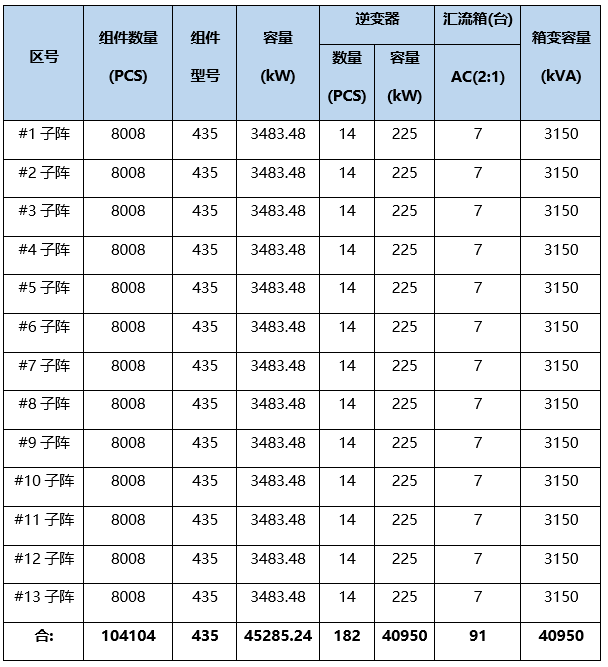

子陣中央配置一套35kV升壓設備，包括0.8kV低壓進線柜、35kV高壓出線、0.8/35kV油浸式變壓器。配置信息如下：

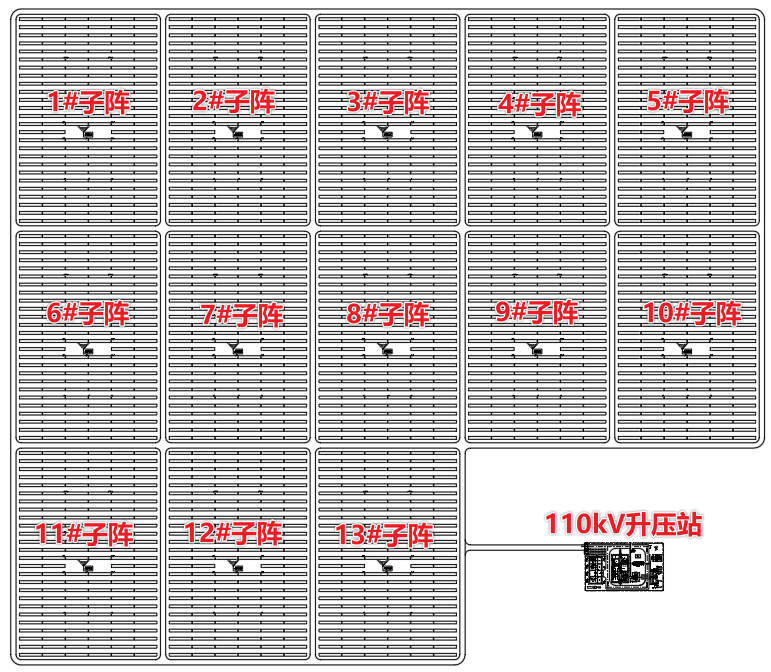

光伏場區設備布置圖如下：

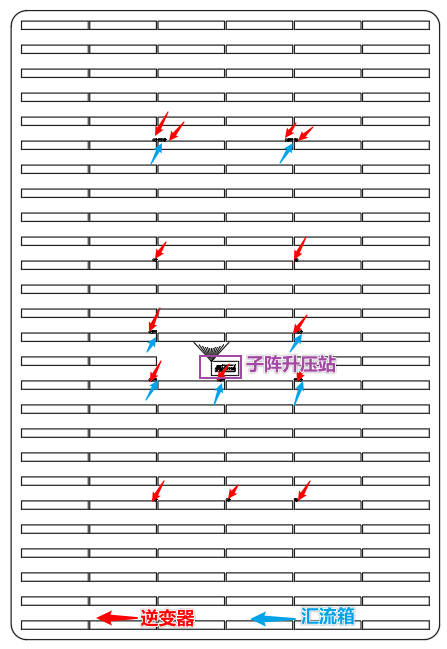

子陣單元設備布置詳見下圖：

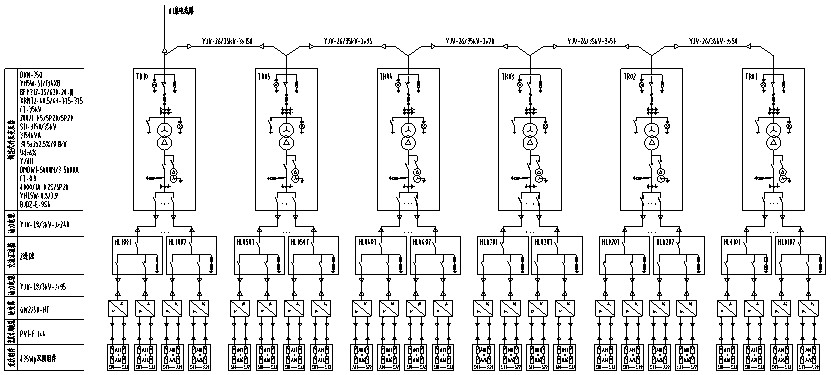

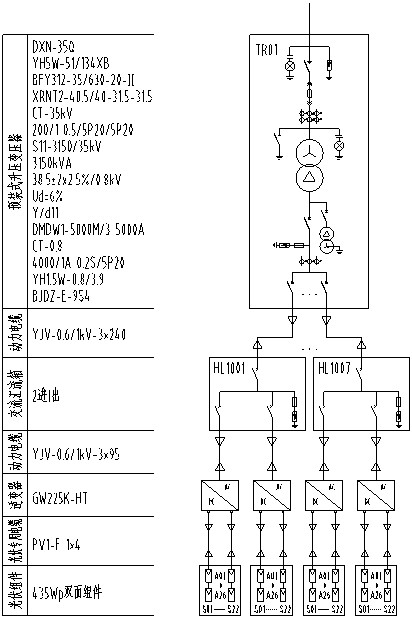

NB01001~NB01014分別出線YJV-1.8/3kV-3×95接入7臺2進1出交流匯流箱，經匯流箱匯流后出線YJV-1.8/3kV-3×240，分7路接入#1子陣35kV升壓箱式變壓器低壓側光伏進線柜，子陣配置詳見下圖：

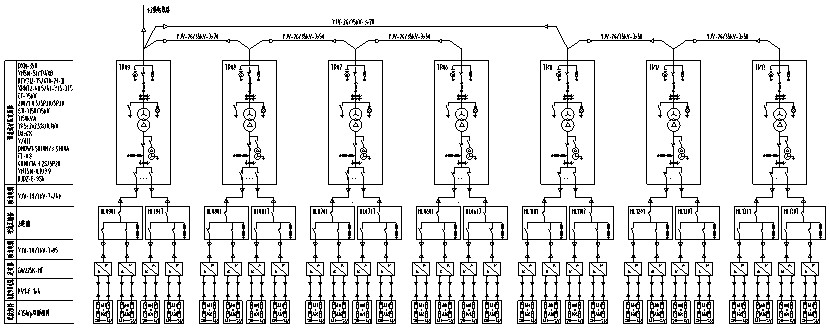

箱變經過T接最終出線2回，接入廠區變電站110kV升壓變35kV進線柜，#1~#5、#10子陣T接后經#1集電線路接入110kV升壓站主變35kV#1進線柜，#6~#9、#11~#13子陣T接后經#2集電線路接入升壓站主變35kV#2進線柜；所發電量通過該升壓站110kV線路送出，T接配置詳見下圖：

#1集電線路

#2集電線路

四、系統接入方案

本光伏并網電站項目以分散發電、集中并網的形式，所發電量集中上網。

接入系統方案為：在光伏場區外建設1座110kV升壓站，電壓等級為35/110kV，站內建設1臺50MVA變壓器。組件經集電線路接入升壓站35kV配電裝置，經升壓變升壓至110kV；升壓站出1回110kV線路，接到110kV XX站。110kV線路采用LGJ-240導線，長度約12.7km。

五、光伏區監控系統

光伏場區內逆變器采用PLC（電力載波）通信方式，在每個子陣35kV升壓箱變內配置1臺智能通訊箱，由該設備將動力電纜中的通信數據分離，通過光纖環網的形式將光伏、環測數據發送到場區監控系統。

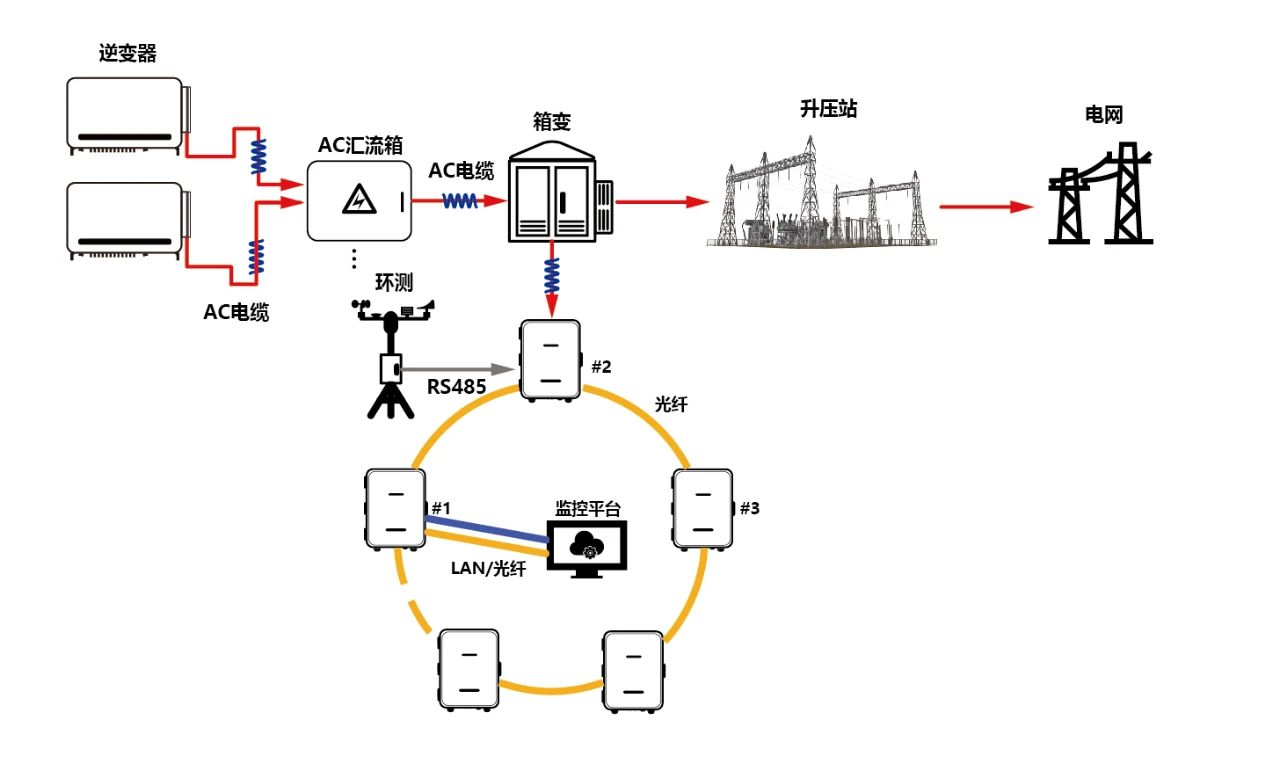

逆變器通信拓?fù)鋱D如下：

場區監控系統具備遠程控制功能，可控制的對象包括匯流箱、箱逆變等的投、退、參數設置、功率調節等。

電站實時監測的數據主要包括功率、日發電量、累計電量、CO2減排量、太陽輻射強度、溫度和電站綜合效率等指標，用于了解電站當前所處狀態，反映當前狀態較當日其它時段是否具有異常情況發生。

六、發電量預測

理論發電量：

根據計算結果，光伏電站首年發電量為92736萬度，等價利用小時數為1870.2h。

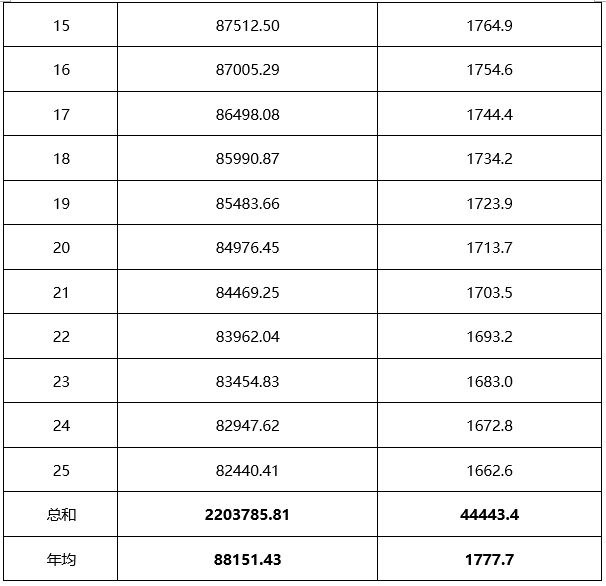

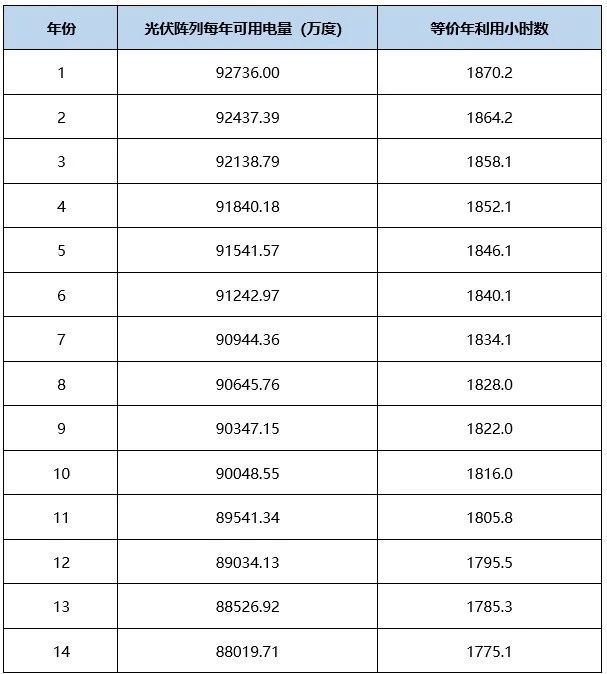

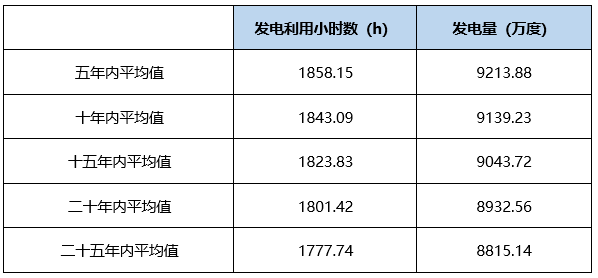

光伏組件的功率是存在衰減的，本項目采用高效雙面單晶硅組件，首年衰減為2%，之后每年衰減0.55%。考慮光伏組件的衰減，光伏電站年發電量及年利用小時數見下表所示。

項目發電特性表
