光伏電纜是光伏系統中配套電氣設備的基礎,雖然光伏電纜在分布式光伏中占比3%左右,但在實際經驗中發現,使用錯誤的電纜可能造成線損過大、供電穩定性降低等問題,從而降低項目收益率。
因此,選擇合適的電纜可以有效降低項目事故率、提高供電可靠性、方便施工運維。按照應用位置不同,分布式光伏系統中電纜可分為直流電纜和交流電纜,小固本文為您介紹直流電纜選型。
直流電纜選型(1100V系統)
直流電纜多為戶外鋪設,需要防潮、防曬、防寒、防紫外線等功能,因此分布式光伏系統中的直流電纜一般選擇光伏認證的專用電纜。這類連接電纜使用雙層絕緣外皮,具有優越的防紫外線、水、臭氧、酸、鹽的侵蝕能力,優越的全天候能力和耐磨損能力。目前1100V常用的光伏直流電纜為PV1-F系列,應用標準:2 Pfg?1169/08.2007。

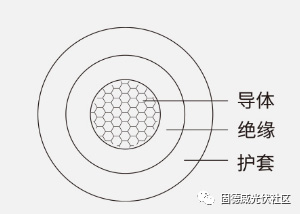

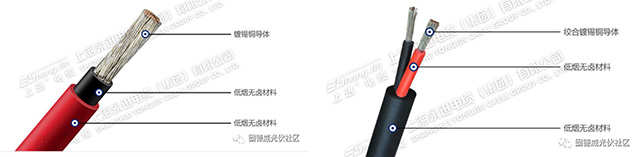

單芯光伏電纜 芯光伏電纜
直流電纜選型(1500V系統)
地面電站使用的直流電纜電壓等級為DC 1.5kV,直流電纜采用直埋敷設,電纜埋深應該根據當?shù)赝寥纼雒浶约跋嚓P(guān)國家標準確定,電纜走向應明晰簡短且盡量同路徑以減少開挖量。常用的型號為H1Z2Z2-K 1*4mm2 、GF-WDZEESR-125-DC1800V-1*4等。
電纜代號說明:
1. 系列說明:光伏電纜…GF
2. 燃燒特性說明:無鹵…W,低煙…D,阻燃…Z(ZA、ZB、ZC)
3. 耐熱特性代號:105℃ ,125℃
4. 材料特征:交聯無鹵低煙阻燃聚烯烴絕緣…E,交聯無鹵低煙阻燃聚烯烴護套…E,非金屬防水層…Y(N),金屬防水層…P3
5. 結構特征代號:雙芯可分離…S,軟電纜…R,雙鋼帶鎧裝…2,圓鋼絲鎧裝…3,防水結構…(F)
電纜加鎧裝:可以增強抗拉強度、抗壓強度等機械保護延長使用壽命,增加產品耐腐蝕性。鎧裝的有一定的抗外力性能,有效決絕凍脹,還可以提防鼠蟻撕咬,不至于透過鎧裝造成電力傳輸問題,鎧裝的彎曲半徑要大,鎧裝層可以接地,保護電纜,可以直埋。
直流電纜設計選型

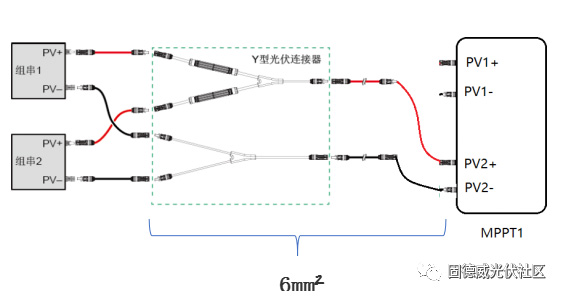

通常光伏直流電纜選擇4mm2就滿足系統設計要求,在直流電纜到逆變器特別長的場景(譬如組串式逆變器集中放置方案)或使用Y型接線端子的情況下會使用6mm2的電纜。

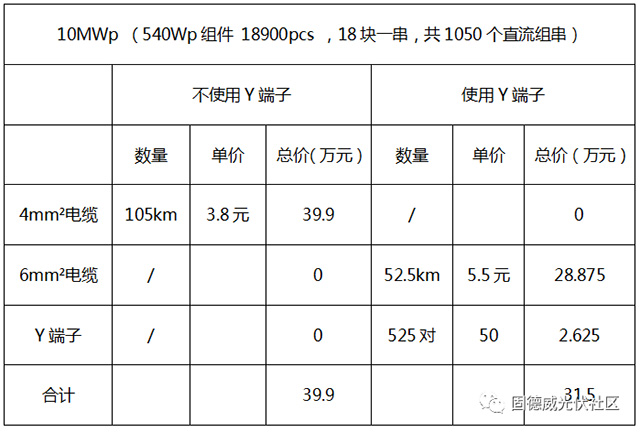

10MWp的項目使用Y型端子方案電纜成本節約8.4萬元。
作為實現雙碳目標的主力軍,光伏正迎來前所未有的黃金發展機遇,電纜是光伏電站重要組成部分,合理的電纜選型關乎電站成本,更關乎電站安全,不容忽視。
