在整縣推進電站被規?；_發的背景下，如果沒有統一、規范、標準的電站建設質量標準，電站后期的收益就無法得到保證。為此，各投資方、運營方編制了整縣推進電站建設、驗收和運維手冊，小固從中得到一些借鑒，就光伏電站的質量控制標準做了整理，分享給大家。

01

混凝土基礎

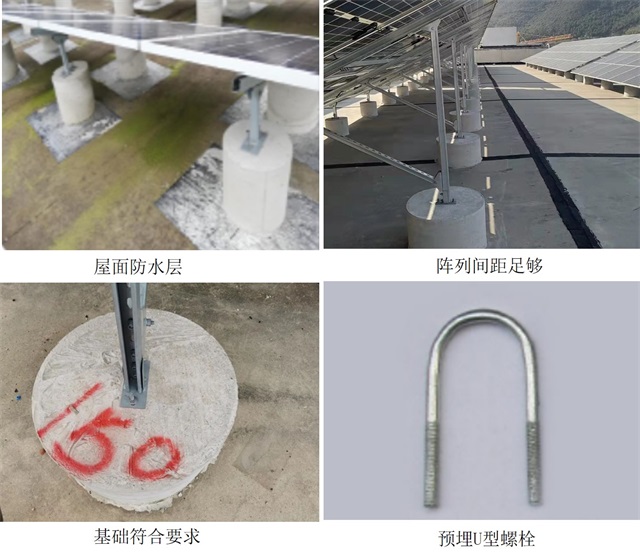

• 磚混屋面基座下方需敷設防水卷材（推薦SBS卷材），防水卷材各邊至少比基座大10cm，

• 混凝土屋面傾角安裝光伏陣列，需保證冬至日上午9點至下午3點不存在陰影遮擋情況。

• 屋面基座需使用正規商砼澆筑，如果混凝土自行攪拌的（C20以上標號），需提供配比及第三方檢驗報告。

• 屋面基座要求基座表面光滑，形狀規則，無蜂孔、無缺損。

• 使用U形螺栓進行預埋，U形螺栓使用熱鍍鋅或不銹鋼材質，外露螺紋大于3公分，無銹蝕，無破損。

• 屋面基礎嚴格按照設計圖施工，保證屋面光伏系統負重具備30m/s的抗風能力。

 02

光伏支架

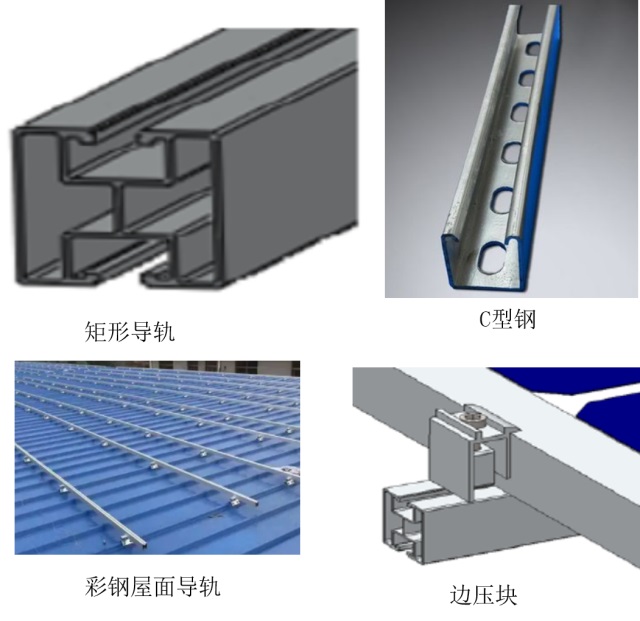

• 彩鋼瓦屋面安裝應選用鋁合金光伏導軌，材質選用6063及以上規格，要求使用矩形導軌。

• 混凝土屋面按照應選用碳鋼光伏支架，材質選用Q235及以上規格。

• 鋁合金支架表面采用陽極氧化處理，平均厚度不小于1.2mm，陽極氧化膜按AA15級別進行管控；碳鋼光伏支架采用熱鍍鋅處理，鍍鋅層厚度不小于65um。光伏支架(導軌)外觀及防腐層應完好無損，熱鍍鋅支架不宜現場加工處理。

• 導軌與彩鋼瓦屋面瓦楞必須垂直安裝。

• 支架主要受力構件的鋼板厚度不應小于2mm，連接件鋼板壁厚不應小于3mm。

• 在安裝支架時，所有緊固螺栓的朝向應一致，彩鋼屋面夾具安裝如需破壞原有彩鋼的，必須使用防水墊片、補膠等防水處理。

• 光伏壓塊及夾具應選用鋁合金材料，材質選用6063及以上規格，陽極氧化膜按AA15級別管控。表面硬度標準按照：韋氏硬度≥12把控。

• 安裝夾具、導軌、組件要拉線保證在一條直線上。

• 壓塊邊緣至導軌末端預留至少10cm。

03

光伏組件

• 組件到貨確認數量、規格型號是否與發貨單一致，檢查組件外包裝有無變形、碰撞、損壞、劃痕等，收集產品合格證、出廠檢驗報告，并做好開箱記錄。

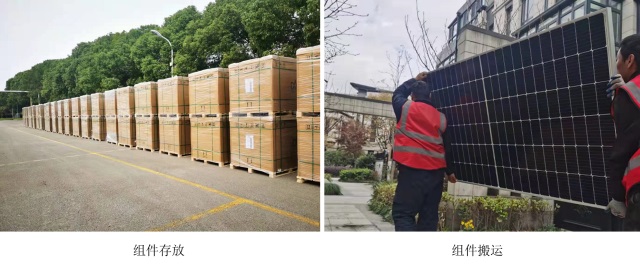

• 組件卸車時應特別注意“慢”、“穩”，組件卸車后應擺放在平坦、堅實的地面，嚴禁傾斜、防止傾倒，并且光伏組件放置區域不應影響交通道路。

• 吊裝時應整托盤吊裝，嚴禁吊裝散裝且未作緊固的組件。吊裝上升及下降過程應平穩緩慢，不應產生較大晃動，防止造成組件破損。

• 嚴禁單人搬運光伏組件，必須由兩人抬運，且要輕拿輕放， 避免組件受到大的震動，以免造成光伏組件隱裂。

• 組件安裝平整度：相鄰組件間邊緣高差不超過2mm，同組串組件邊緣高度差不超過5mm。

• 組件安裝施工過程中，嚴禁踩踏組件，嚴禁劃傷正面玻璃、背板。

• 組件安裝牢固，無松動、滑落等現象，嚴禁觸摸光伏組串的金屬帶電部位，嚴禁在雨中進行光伏組件的連接工作。

• 彩鋼瓦屋面組件MC4接頭必須掛起，不能與屋面有接觸。水泥和瓦屋面MC4接頭及4平方線纜在導軌外面用扎絲固定掛起并理順。

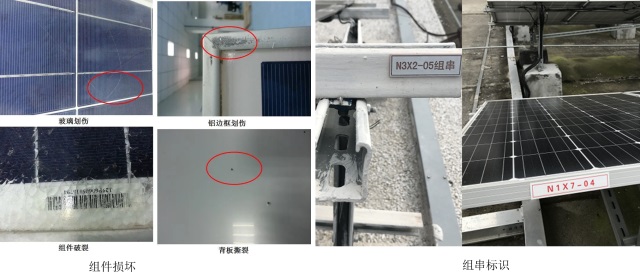

• 每個組串編號應在顯眼的位置進行明確標記，便于運維查找。

 04

電纜

• 電纜品牌必須符合設備準入名單，電纜型號必須符合設計圖紙。電纜到貨應確認電纜盤外觀完整無損，合格證等產品文件齊全。

• 敷設電纜過程中要時刻關注電纜是否有劃傷的情況，若出現問題，立即停止敷設，找出原因，排除障礙方可繼續敷設。

• 光伏直流電纜必須使用光伏專用電纜PV 1-F 4mm2，同時正負極要以顏色區分。

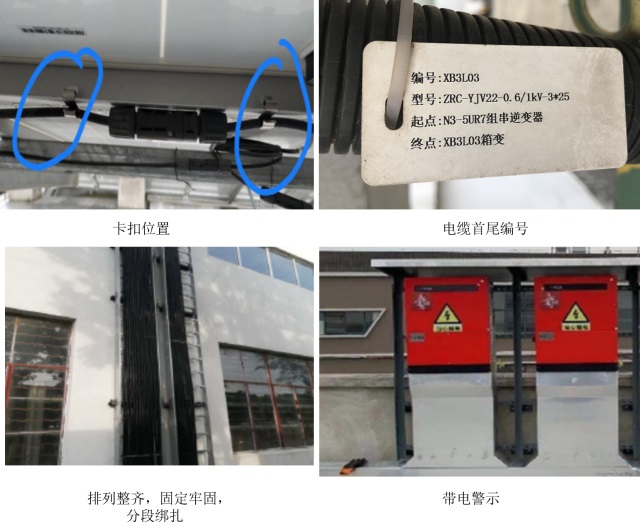

• 不允許電纜直接拖在組件下，MC4接頭使用卡扣固定，線纜需要綁扎的部位采用扎帶固定。

• 直流電纜需區分正負極，沿組件背面走線，并固定在支架上；外露部分需穿鍍鋅鋼管、不銹鋼套管戒者PA尼龍波紋管進行鋪設。

• 電纜首末端需進行編號，編號明顯、清晰、規范，能長期使用（編號選用機打，不允許用手寫）。

• 屋面交流電纜需走電纜橋架，橋架下線點處要求有足夠的支撐。

• 電纜鋪設過行人或者行車路面，必須穿鋼管鋪設；電纜鋪設穿墻或板時，必須穿動力電纜專用套管；電纜鋪設路徑必須有明顯標示；直埋電纜鋪設必須選用鎧裝且鋪設深度不低于0.7m。

• 所有帶電設備在醒目位置需張貼警示標志。

05

橋架、線路支管

• 采用熱鍍鋅或鋁合金橋架，防鼠患的同時，利于散熱、去水。

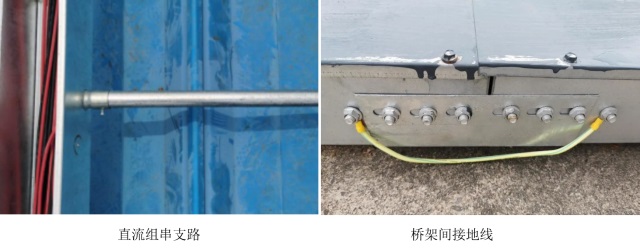

• 跨線支管全用熱鍍鋅鋼管或小型鋁合金線槽，主線槽至逆變器用尼龍波紋管，禁用PVC管。

• 橋架采用65um以上熱鍍鋅、鋁合金槽式或者梯式電纜橋架。橋架寬度≤150mm，允許最小板1.0mm；橋架寬度≤300mm，允許最小板1.2mm；橋架寬度≤500mm，允許最小板1.5mm。

• 橋架蓋板利用卡扣固定，蓋板固定完整，無翹起、變形等問題；橋架拐角處必須墊膠皮，防止線纜割傷。

• 橋架要保持與屋面懸空，離屋面高度不小于5cm，不能有直接接觸，并保證牢固、可靠，不會有大幅度擺動；橋架系統應具有可靠的電氣連接并接地，在接頭處的連接電阻不應大于4Ω。

 06

逆變器

• 采用鋁合金逆變器支架，承重和連接固定、配重塊符合設計要求。

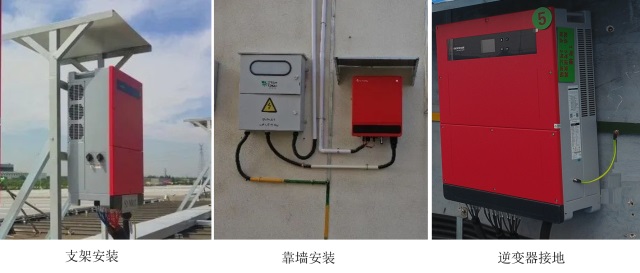

• 逆變器就近安裝于屋頂組串附近，使用支架固定于屋面或女兒墻墻面，要求不遮擋組串。

• 逆變器與外接電纜需使用同一品牌同一型號連接器進行連接。安裝或者調試過程中，一旦逆變器有啟動，需斷電后等待至少5分鐘直到內部元件放電完畢，方可進行更換連接器等操作。

• 在屋面上的逆變器建議設置遮陽防護，防護遮陽蓋要能覆蓋逆變器，面積不低于逆變器投影面積1.2倍。

• 逆變器與基礎型鋼支架需要使用專用黃綠接電線進行連接，基礎型鋼支架需與光伏接地環網利用扁鐵連接（電阻一般小于4Ω）。

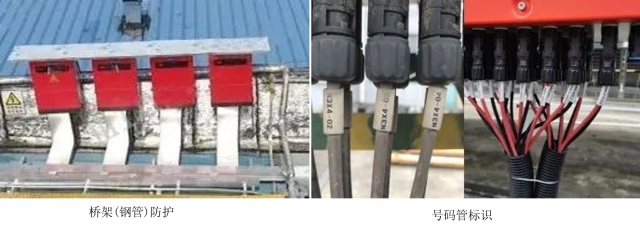

• 逆變器未使用接口，使用專用保護蓋進行封蓋。逆變器外露連接電纜需使用橋架（或蛇皮管）防護，橋架口距逆變器下端預留不低于15cm間距，如圖23。

• 逆變器每個直流端子要套號碼管，必須與所接組串相對應，串接時應測量正負極和開路電壓。

• 組串逆變器直流輸入端每路MPPT下帶2個組串?dāng)?shù)量，在未全部接入的情況下要求直流輸入盡可能分布每一路MPPT。

• 逆變器箱體的編號均貼有不銹鋼銘牌，并做到與設計圖一致且清晰。

 07

接地系統

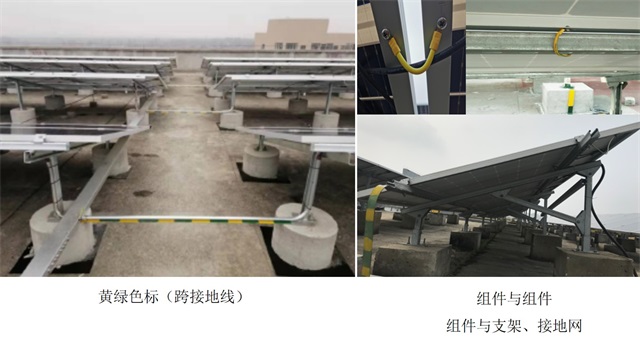

• 接地扁鐵利用既有組件支架固定連接，不便于利用組件支架的部位采用夾具固定，不可隨意直接懸置于彩鋼屋面上；接地跨線需做黃綠色標。

• 組件接地施工: （1）組件與組件間、組件陣列與導軌間接地電阻阻值應滿足設計要求（一般不大于4Ω）。（2）同一方陣中組件與組件間，在接地孔用BVR-1*4mm2軟導線，通過不銹鋼螺栓連接固定。（3）每一方陣中組件與扁鐵間，在接地孔用BVR-1*4mm2軟導線，通過不銹鋼螺栓連接固定，每個方陣確保兩點接地。

• 為減少施工安全隱患，接地扁鐵推薦不采用焊接工藝，全部為螺栓、夾具連接，液壓制孔，壓接方式需要符合接地標準規范。

08

清洗系統

每個項目配置一套清洗系統：在接水點處安裝符合要求的水表（便于與業主結算）和增壓泵（揚程不低于25米）；出水口配置快速取水閥，保證可覆蓋所有組件位置，并配置一套軟管（50米）和沖水槍；水管做好防凍處理；清洗水管等材料統一放置于箱式配電房內（如有）或業主指定位置。其他如機器人清洗亦可考慮在內。

09

總結

光伏電站質量控制關乎電站全生命周期的收益和安全，所以光伏電站質量控制需要制定出一套標準，在電站設計、施工、運維各環節中依據標準執行并通過驗收。只有各方嚴格把關質量控制和管理，電站質量才能夠得到保障！
