6月一般是一年中發電量最好的幾個月之一，電站穩定高效發電離不開好的電站設計，精細化的電站設計包括設備選型、組件方陣設計、子陣接線設計、電纜排布設計等等，小固從設計的維度分享幾個影響光伏電站發電量的因素，有效提升業主收益。

01

使用高效組件

高效組件有“更大功率、更低衰減、更具可靠性” 等優勢，182/210電池代替166電池、N型組件的逐步應用成為大趨勢。P型組件的首年衰減為2%，以后每年衰減為0.55%，N型組件的首年衰減僅為1%，以后每年衰減僅為0.4%。
目前從市場前端反饋的數據來看：戶用使用的主流組件為166的430~450Wp（逐漸減少）和182/210的 530~555Wp組件，工商業目前已用到600Wp+的組件。

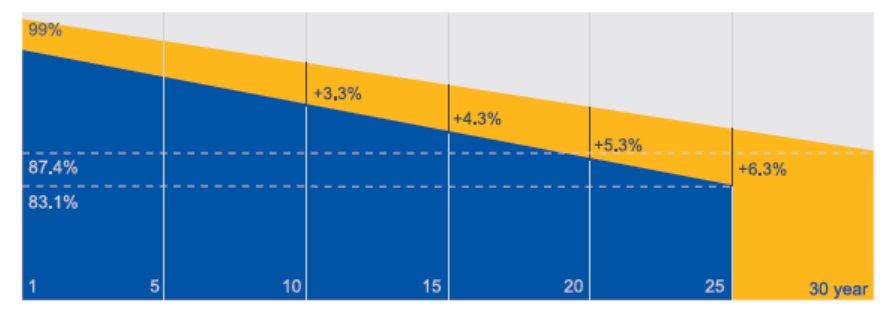

某N型組件功率保證（首衰1%，以后每年0.4%）

02

組件串并聯數量?jī)?yōu)化

 根據《GB/T 50797-2012光伏電站設計規范》：光伏組件串聯數應按下列公式計算：

 式中：Vdc max—逆變器允許最大直流輸入電壓（V）

Vmppt min—逆變器MPPT電壓最小值（V）

Vmppt max—逆變器MPPT電壓最大值（V）

Voc—光伏組件開路電壓（V）

Vpm—光伏組件工作電壓（V）

Kv—光伏組件開路電壓溫度系數

K’v—光伏組件工作電壓溫度系數

t'—光伏組件工作條件下的極限最高溫度（℃）

t—光伏組件工作條件下的極限最低溫度（℃）

N—光伏組件串聯數（N取整）

項目地極限最高溫度考慮45℃，極限最低溫度考慮-15℃；結合組件的參數（540Wp Voc=49.5VVmp=41.65V，電壓系數-0.27%）得到 N的上限：N≤20；

實際工程中，考慮到逆變器滿載MPPT內獲取較高的效率，組件串聯數量選擇了16~18塊。

注：1. 設計中要把溫度系數考慮進去；

       2. 了解逆變器在不同電壓下的效率曲線和電壓-功率曲線，如有特殊情況也要考慮在內。

03

組件橫排、豎排布局設計

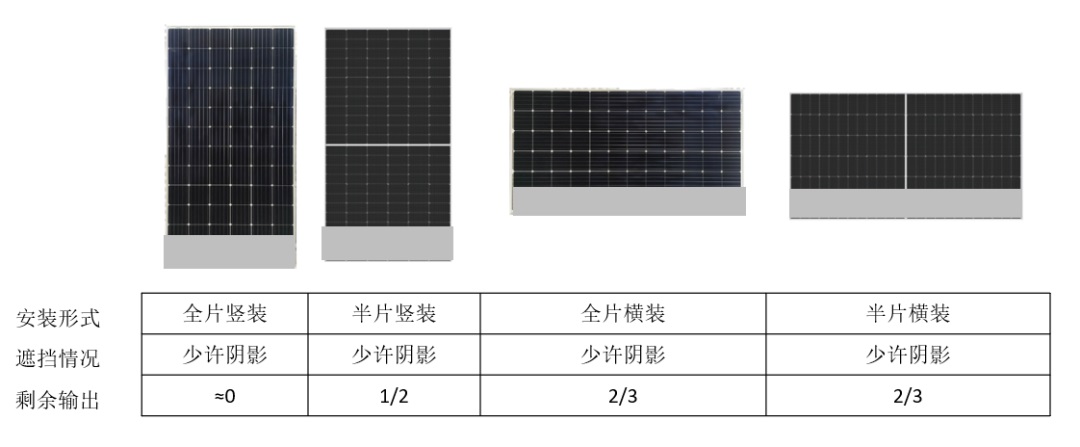

如下圖所示，少許遮擋的情況下，組件豎向布置時，遮擋一排電池片，整片組件基本為零，半片組件功率還剩1/2；組件橫向布置時，遮擋一排電池片，整片組件與半片組件功率均剩2/3。

在半片組件時代，橫向安裝不具備絕對優勢，考慮到安裝便捷性，半片組件更多的是采用豎向安裝方式。

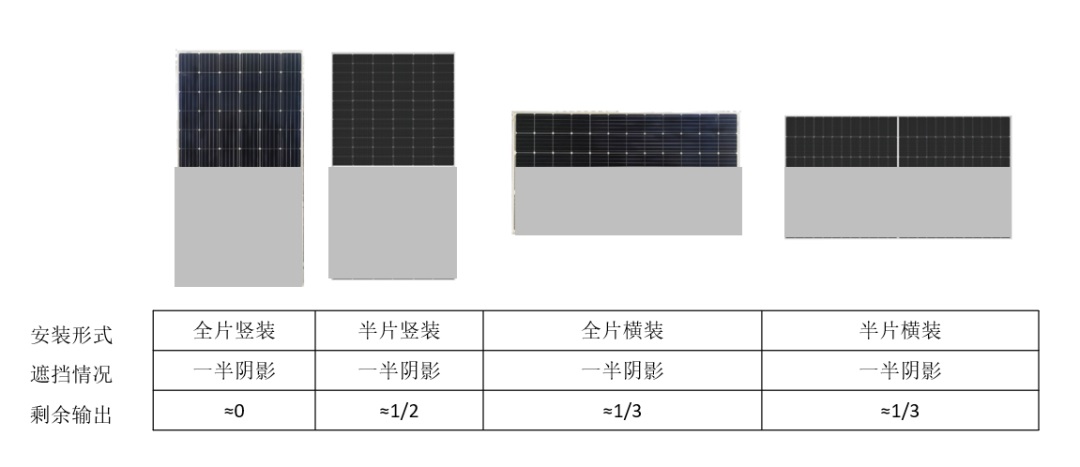

不同布置方式陰影遮擋情況（1）

不同布置方式陰影遮擋情況（2）

04

組件組串接線優化

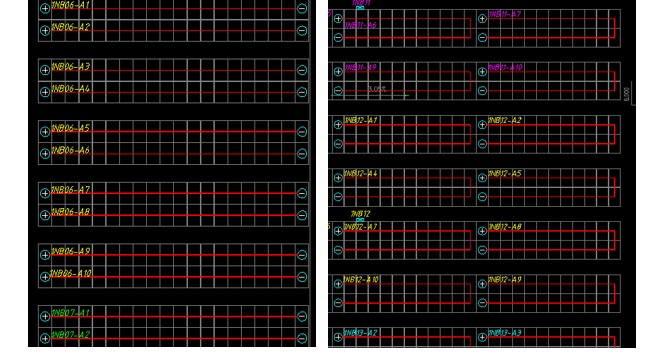

在項目組串接線時，要考慮逆變器放置的位置和組串接線回路，采用更省直流電纜的方式，如下圖兩種接線形式，方案2的發電量?jī)?yōu)于方案1，且方案2的電纜成本低于方案1。

                                                                        方式1                                                                方式2

05

系統容配比設計選擇

適當提升容配比，有利于提升設備的利用率，分布式電站的容配比設計要求不是特別高，盡量不造成系統出現比較大的棄光現象。下圖是容配比1.0提升至1.1的情況，使得逆變器在光照最好的時候能達到滿載輸出，提高了逆變器的利用率，也降低了系統單瓦成本。

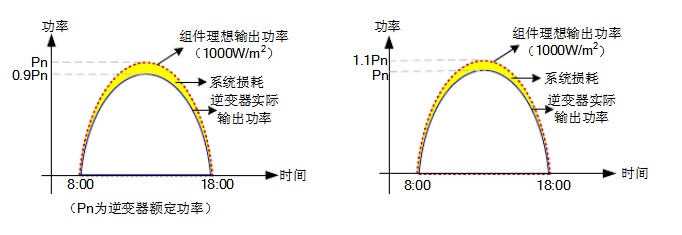

                                                         補償超配前                                                          補償超配后

“更多容配比相關知識，我們將會在下周四15點小固直播詳細講解，請持續關注“固德威光伏社區”微信公眾號。

06

逆變器接入設計優化

高功率組件的應用導致逆變器的一些組串無法接滿，若將設計好的組串分配到盡可能多的MPPT路數里，不光會減少組件失配影響，還可以最大限度地提升發電量。因此，除了傳統意義上將一個朝向或容易有遮擋的組串單獨接入一路MPPT外，在大功率組件普及的今天，組串連接時優先滿足所有逆變器MPPT路數的接入，多余的組串可再補到該序列中。

以30K為例，接入535Wp 64塊，組件參數如下圖所示；分3路20/22/22塊接入逆變器中，方案2的接法明顯優于方案1。

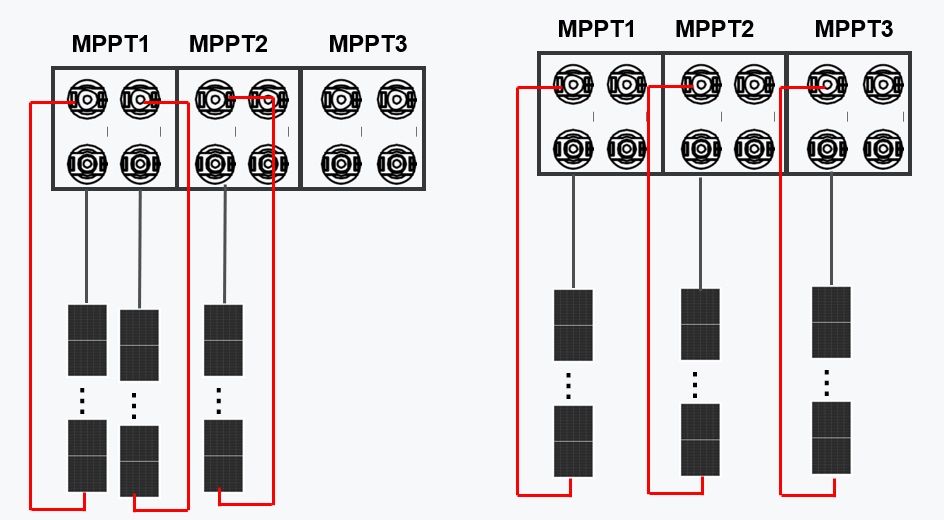

                                              方案1                                                                                              方案2

07

逆變器位置設計

戶用分布式場景里，逆變器一般靠墻安裝，選擇靠近并網點、屋檐等陽光直射時間少的地方，同時逆變器要四周通風，禁止在逆變器附近堆放易燃的物品，逆變器的高度設計合理。此外，逆變器可能有噪音，盡量離臥室遠一些。

工商業場景里，逆變器一般安裝在屋頂上，選取掛靠的方式，屋頂?shù)臏囟容^高，可利用遮陽棚為逆變器遮陽。逆變器四周同樣要預留足夠的空間散熱，保證逆變器和逆變器之間的間距，尤其是底部空間要方便接線。

 某工商業項目

08

電纜選型優化

電纜選型一般考慮載流量和線損壓降的問題，某些工商業項目考慮用鋁電纜或者鋁合金電纜降本的同時，要考慮銅鋁轉換施工的質量。

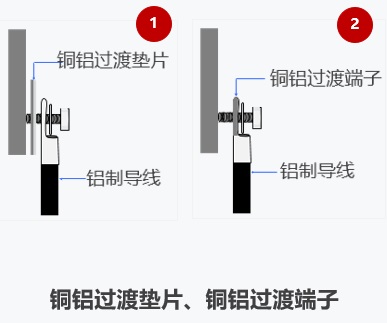

 常見的銅鋁過渡方式

從設計角度來提升光伏電站的發電量，通常要綜合多個因素來進行優化。最終實現度電成本的最優，而不是為了追求一個變量而導致其他因素帶來整體系統發電量的降低。同時，逆變器作為光伏發電系統轉換效率的核心設備，應當對逆變器深入了解，保證系統電站收益處于最高值。
