01

微電網介紹

—

微電網是由分布式電源、儲能、相關保護設備和負荷構成的可控供能系統，既可以與外部電網并網運行，也可以獨立運行。是大電網的有力補充，分布能源與電網之間的橋梁，可平滑接入大電網和獨立自治運行，是發揮分布式電源效能的有效方式。

近年來，工商業園區級的微電網在國內外玩出了各種花樣，例如：工業園區、商業綜合體、辦公大樓等多種應用場景不斷涌現。通過園區級的能源管理系統，整合分布式電源發電，控制負荷節約用能，協調儲能穩定微電網，多元組合多能互補。

02

電氣系統設計

—

固德威廣德智慧工廠項目，包含光伏、儲能與充電樁，依托固德威WE平臺，實現廠區整體用能控制、能耗管理。微電網內包含多種光儲應用，包括：光儲集裝箱、光儲充一體車棚、零碳陽光房、光伏連廊等多種場景。

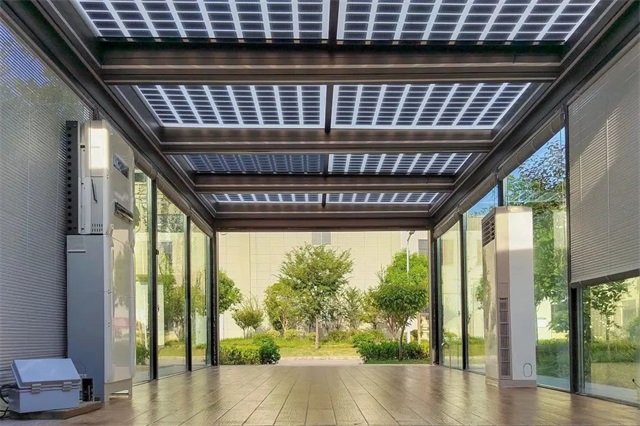

固德威廣德智慧工廠零碳陽光房

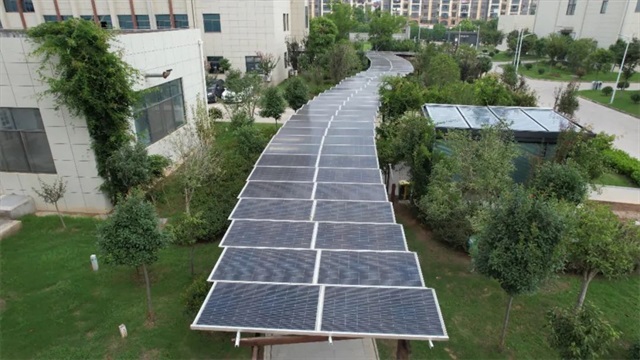

固德威廣德智慧工廠光伏連廊

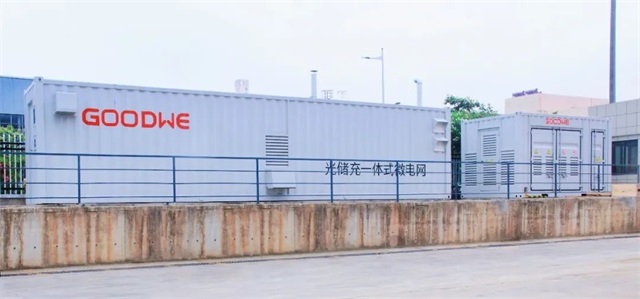

光儲系統集裝箱系統中，儲能系統采用一個30尺逆變器集裝箱與一個40尺電池集裝箱分體布置。30尺逆變器集裝箱安裝8臺ETC 100kW產品，并離網切換柜與能源管理系統。每臺ETC 包含EMS模塊、MPPT模塊、DCDC模塊、DCAC模塊與STS模塊。每臺ETC逆變器分別接入兩路光伏組件與兩路156kwh儲能電池簇。40尺電池集裝箱內包含16簇lynx C電池，消防系統與空調。

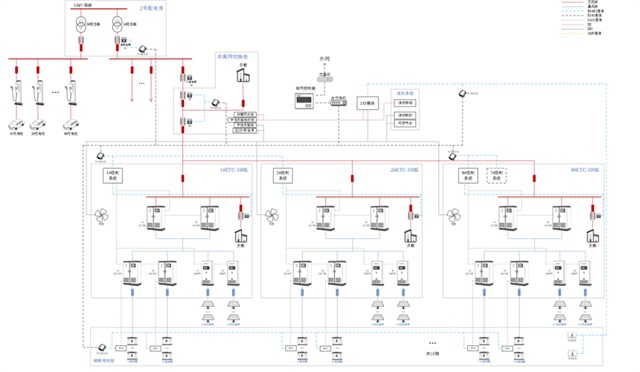

 系統拓撲

微電網系統運行模式

03

儲能系統運行模式設計

—

3.1 常規模式：計劃曲線

根據峰谷電價時間特征，設置儲能固定時段充放計劃曲線，默認計劃曲線每日凌晨自動下發；也可定制當日曲線，手動下發生效后至第二日凌晨將被默認曲線覆蓋。

3.2 智能控制模式

1）峰谷套利模式

能源管理系統依據電價曲線，綜合系統配置的其他參數，比如一天的循環次數，調度曲線等算法，進行充放電控制，從電價中獲取利益。

2）需量管理模式

本項目中申報了變壓器的需量費用，能源管理系統可以監控并網點總的負荷功率，動態調節變壓器的帶載率，從而降低需量費用。

3）動態擴容模式

能源管理系統監測變壓器的帶載率，如果監測到有大負荷沖擊，導致變壓器滿載或過載，控制儲能系統放電來削減峰值功率，從而達到動態擴容的效果。

4）穩定新能源波動模式

能源管理系統可以綜合監控光伏出力，通過控制儲能系統充放電來穩定新能源的出力。

5）有序充電模式

該模式主要是為了協調園區內的多充電樁，防止同時運行帶來過大的沖擊。能源管理系統會結合微電網內的運行情況，控制充電樁的運行。

儲能集裝箱示意圖

04

總結

—

工商業微電網，相對于傳統的園區系統，具備多種優勢，例如：

1、系統可以工作在并網與微電網兩種狀態

2、可以實現網內最優的源網荷儲協同控制

3、提高網內新能源消納

綜上所述，固德威微電網解決方案，實現了“供-需-儲”的一體化自平衡，既可以實現微電網內部的源網荷儲平衡管理，又可以實現響應大電網的需求，滿足調度。依托固德威WE平臺與微電網解決方案，微電網能源生產與消耗可以實現最優的搭配，節省能源消耗的同時，降低園區碳排放，助力“3060”。

立足于我國新一輪電力能源改革和能源互聯網的背景，工商業微電網將會成為我國微電網發展的熱門，將極大程度上推動工商業儲能的發展。
