前言

在能源形勢日益嚴峻的今天，光伏發電作為一種廣泛應用的新能源得到了全社會的普遍認同，為了確保光伏電站可靠地并網發電，光伏電站在調試過程中的設備檢查或檢測、調試步驟顯得尤為重要。

本文主要介紹逆變器試運行檢查、調試步驟以及初次并網發生故障的排查方式。

01

試運行前檢查

—

在首次開啟逆變器前，需要做以下檢查工作：

（1）逆變器正確安裝且穩定。

（2）所有線纜及附件連接正確且受到良好保護，無機械損壞。

（3）無外部零件遺留在逆變器頂部。

（4）所有的安全標識和警告標簽牢固且清晰可見。

（5）逆變器的直流開關與交流側外部斷路器處于關斷狀態。

（6）空置的端子已封堵好。

02

試運行步驟

—

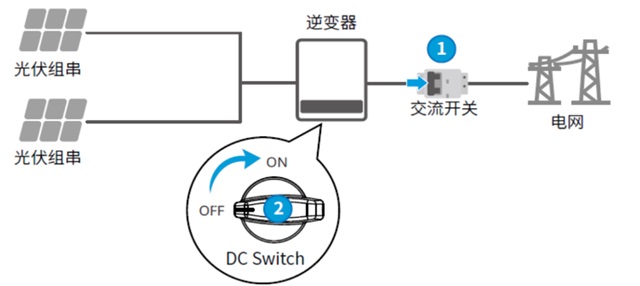

步驟1：將逆變器上的直流開關旋至“ON ”。逆變器指示燈綠燈常亮，機器處于啟動狀態。

步驟2：閉合逆變器與電網之間的交流開關。如果輻照和電網條件滿足并網要求，則逆變器正常運行。逆變器指示燈綠色常亮，機器處于并網狀態。

 步驟3：安裝逆變器無線通訊模塊（以4G無線通訊為例），使用手機APP“小固云窗”掃描逆變器的條形碼注冊電站或添加設備，刷新后逆變器數據正常在小固云窗顯示，則通訊正常，此時逆變器指示燈綠色常亮，機器無線通訊處于正常狀態。

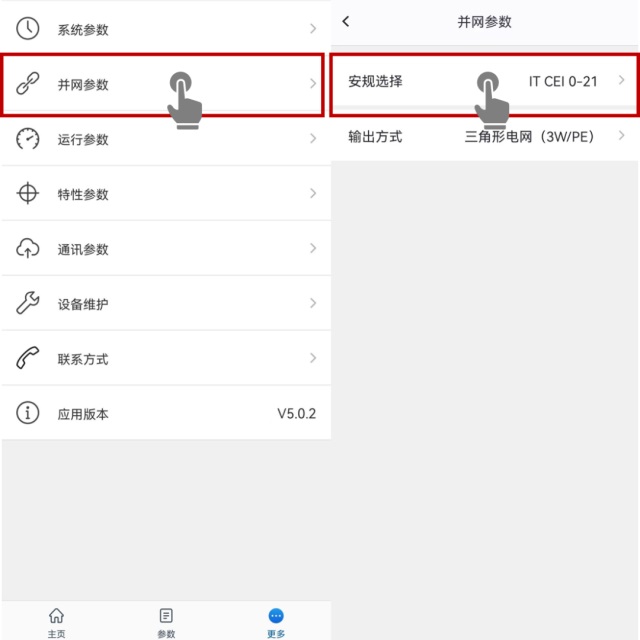

步驟4：若逆變器指示燈處于紅色常亮，機器有系統故障；使用手機APP“solargo”連接逆變器無線通訊模塊，在參數頁查看相關故障代碼、故障信息和建議處理方式。通過手機APP“SolarGo”進行本地調試，包括安規設置、有功無功和功率因數設置、涉網參數設置等。

步驟5：檢測逆變器是否并網發電、發電有無異響、監控燈顯示是否異常、監控平臺數據是否異常，如無異常，則并網成功。

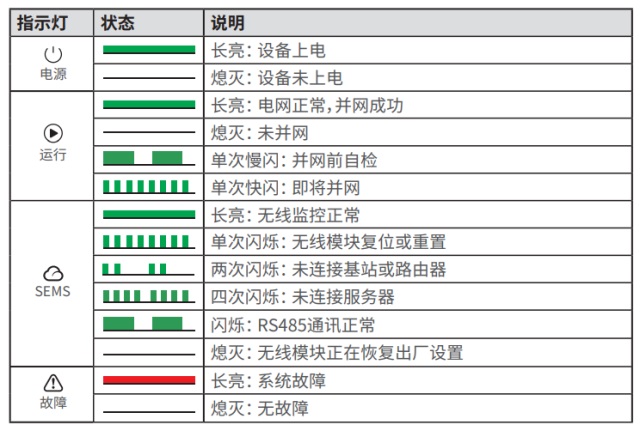

附指示燈說明（無屏機版本）：

03

故障處理及運維

—

3.1 故障處理

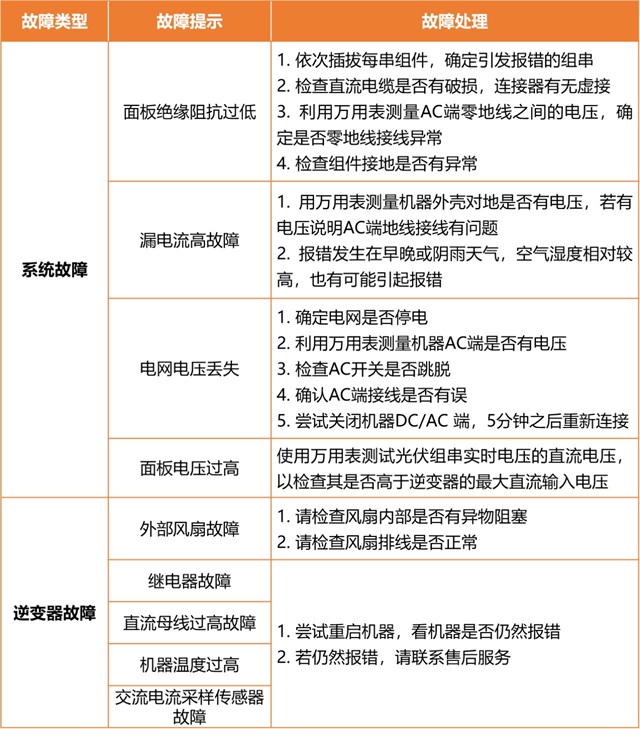

如遇逆變器面板上故障燈常亮或在SolarGo App上提示故障，請根據以下表格內提示進行故障排查，查看逆變器故障信息：

步驟1：打開SolarGo App并連接逆變器。

步驟2：點擊逆變器名稱，進入逆變器管理界面。

步驟3：點擊告警，可查看逆變器相關故障信息。

 3.2 風扇維護

風扇維護（如有，17kW以上具備外置風扇），如SMT系列(30-60K)逆變器配有3個風扇。此風扇需每年使用吸塵器清理。為了達到徹底清理的目的，請拆卸下風扇后清理。

步驟1：關閉AC斷路器，斷開DC斷路器。

步驟2：等候五分鐘直至殘留電壓釋放完畢且風扇停止運轉。

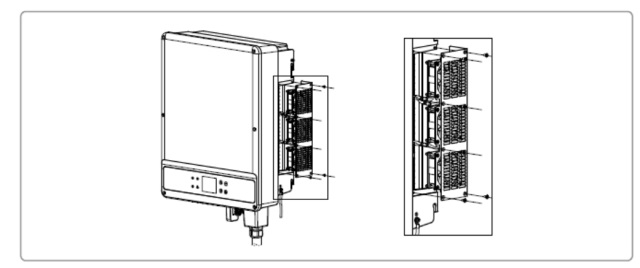

步驟3：拆卸風扇網。

使用螺絲刀松開風扇支架，小心拆卸風扇網及風扇（由于三個風扇內部電路依舊連接，請勿拉出單個風扇）。

步驟4：請使用軟毛細刷，布料或壓縮空氣清理。

步驟5：清潔完成后將風扇重新組裝好并鎖緊螺絲。

 光伏電站并網調試一定要嚴格按照相關的規范、設計要求，仔細檢查和測試各個環節（不光是逆變器部分），確保在系統送電時排除一切隱蔽問題，保證電站穩定可靠運行。
