據上半年工商業光伏裝機量統計，江蘇、浙江、山東、安徽、廣東裝機量共占全國62%，為目前工商業光伏市場前五省份；其中安徽工商業增長較快，有2.03GW，是新進前五的省份；江蘇仍然是第一，達3.16GW。各省工商業光伏勢頭強勁，下半年仍將角逐頭籌。

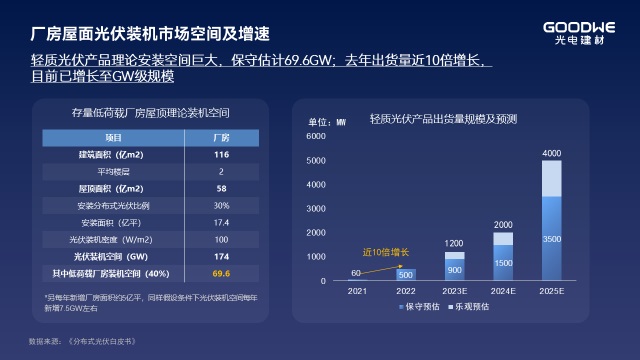

2022年分布式光伏白皮書發布數據，我國存量廠房建筑面積有116億平，保守估計光伏裝機空間可達174GW，其中低荷載廠房占40%，理論裝機空間能達到69.6GW。然而，輕質光伏產品基本上都是18年才進入市場，客戶了解度不夠，而隨著市場推廣的努力，2022年輕質光伏出貨量從60MW增長到500MW，同比增長近10倍。截至目前，輕質光伏項目已達GW級規模。

  01

低荷載廠房屋面

推薦安裝輕質光伏

—

在廠房屋面開發時，主要痛點有屋面荷載不足、擔心破壞屋面結構、擔心影響屋面壽命、擔心破壞防水層等，尤其是屋面荷載不足，在存量廠房屋面中，40%的屋頂缺乏承載能力，無法可靠支撐15-30公斤/平方米的傳統組件，這也限制了工商業分布式光伏項目的推進和落地。

使用輕質光伏產品，在屋面狀況良好的情況下，可與廠房不同屋面類型匹配不同安裝方式，并且不破壞原有屋面結構，相比常規組件，省去結構加固環節；相比柔性組件，增加1.6mm厚玻璃層，抗冰雹且提高安全可靠性；并且減少了柔性組件下凹易積灰易起熱斑引起的風險；在屋面屋面老舊，甚至已漏水的情況下，可通過滿鋪TPO的方式一方面解決漏水問題，另一方面提高廠房屋面使用壽命至30年以上，再通過熱風焊將輕質光伏產品與TPO屋面相結合，可安穩坐收30年全生命周期發電收益，后期無需更換彩鋼瓦。

總結來說，在低荷載廠房屋面選擇使用輕質光伏產品，不僅可以節省結構加固的成本，還可實現更安全、更高效的光伏系統。輕質光伏，已成為工商業光伏不可或缺的市場主力。

  02

彩鋼瓦屋面系統解決方案

—

常見的彩鋼瓦屋面上安裝光伏組件主要是通過鋁合金支架進行安裝，這對廠房的鋼結構要求很高，需要承載單平方至少15~20kg的重量。由于市場上安裝常規組件的存量廠房屋面越來越少。荷載不足的廠房想要安裝光伏就需要進行額外的鋼結構加固，隨之帶來的是施工周期的延長和施工費用的增加。而且常規組件四周有金屬邊框組框，邊框位置容易積灰，影響發電效率，需要定期有工人上到屋面上進行運維清洗。

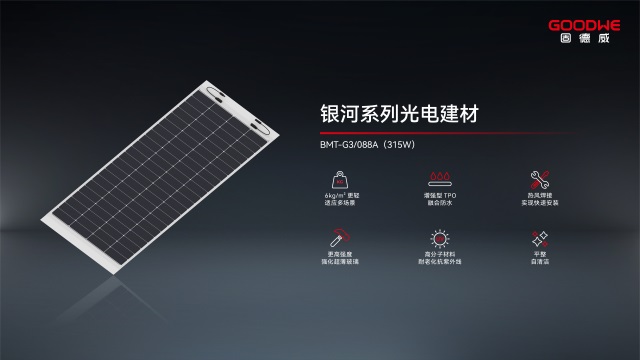

針對以上彩鋼瓦屋面安裝常規組件的種種痛點，固德威推出了銀河Plus產品。這款產品主要針對輕質屋面，它的單平方荷載只有5.6kg，由于施工安裝的輔材比較簡單，整個光伏系統的單平方荷載也不到6kg，是一款輕質屋面友好的產品。單塊產品的功率為335W。

銀河Plus產品的安裝主要是通過夾具固定，針對常見的彩鋼瓦版型，固德威自主研發安裝夾具，主要有角弛型、直立鎖邊型和矮立邊型。

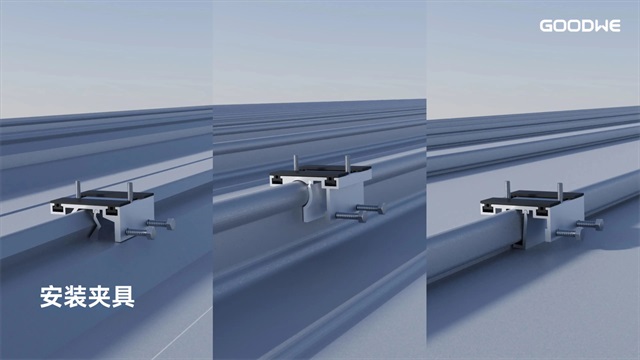

從左至右分別是：角馳型，直立鎖邊型，矮立邊型夾具

在項目初期，設計人員會到項目現場進行實地勘測，避免屋面上的構造物造成陰影遮擋。同時也會攜帶夾具進行拉拔力測試，保證機械固定的安全可靠。結合屋面的實際情況，在圖紙上進行放樣，確保組串接線不會受到影響，同時也可以留足檢修通道以便前期施工以及后期運維。

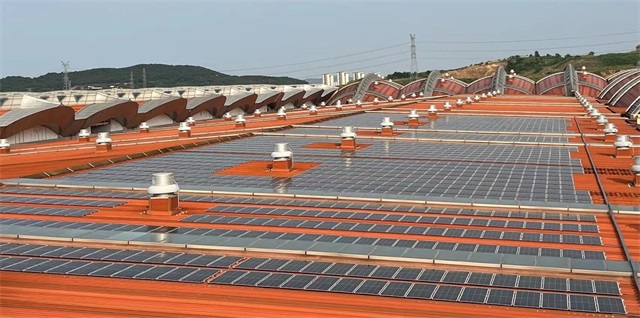

項目案例-山東張裕酒廠輕質屋面

山東煙臺張裕酒廠項目由于廠房鋼結構荷載不足，同時客戶想要盡快并網，實現光伏發電，自發自用，十分適合安裝輕質光伏。屋面的彩鋼瓦是直立鎖邊的瓦型，安裝固德威銀河plus產品，裝機量為580kW。

在銀河Plus的安裝過程中，需要將膠條分段膠粘固定在彩鋼瓦波峰上，可以有效地防止銀河背板和彩鋼瓦波峰剛性接觸，避免因為風振造成電池片隱裂的情況。在波峰上的膠條和夾具底座固定后，每邊使用螺栓固定三個夾具就可以完成銀河Plus的安裝，整個過程省時省力。

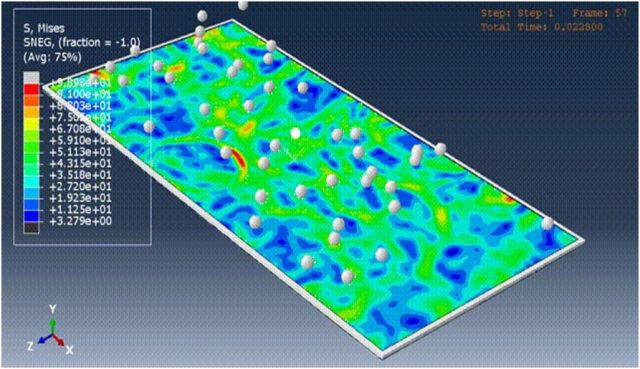

固德威創新性地在銀河產品中導入了1.6mm的強化玻璃，對整個銀河系統場景進行了載荷測試，即使山東地區冬天會出現積雪和冰雹，不用擔心會因為積雪而導致產品下凹影響光伏系統壽命。除此之外，在銀河出廠前會隨機抽檢進行冰雹測試，測試結果顯示沒有出現任何電池片隱裂的現象。

  03

單層防水卷材屋面系統解決方案

—

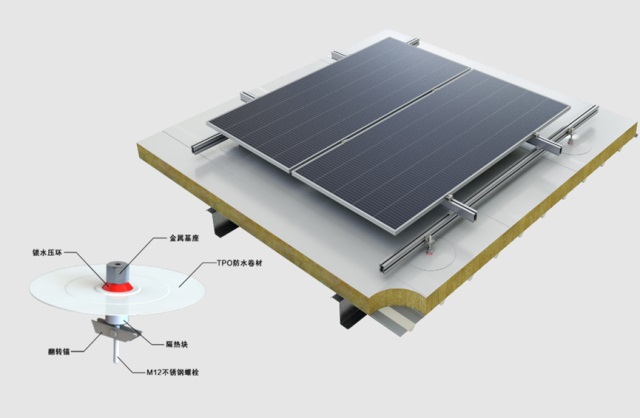

在單層防水卷材屋面安裝常規組件，支架會打穿屋面的防水層破壞整體防水。即使可以使用自帶卷材焊接的支架基座，也會因為屋面上支撐點過多造成滲水的隱患。而且一些單層屋面的鋼結構荷載也同樣無法滿足常規組件的安裝要求。

固德威銀河Ultra產品是首款輕質光電卷材一體化產品，通過高分子防水卷材高溫焊接的特性與屋面進行連接固定。這種獨創的安裝方式在保障屋面防水完整性的同時又可以實現光伏發電，滿足了客戶既想安裝光伏又不想破壞屋面防水的需求。

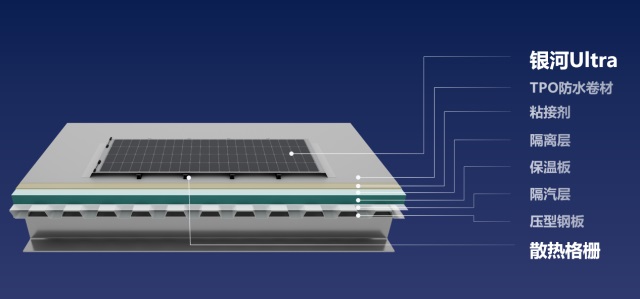

在單層防水卷材屋面的應用場景上集成了TPO方管散熱格柵，格柵的材質具有一定的回彈性，能很好地緩沖正面沖擊，同時又可以作為支撐結構，進行輔助固定，防止風振現象的產生。經過實驗測試，這樣的設計不僅可以實現光伏散熱也可以保障原本屋面的卷材不會因為光伏發電發熱而加速老化。

項目案例-江蘇菲舍爾航空廠房屋面

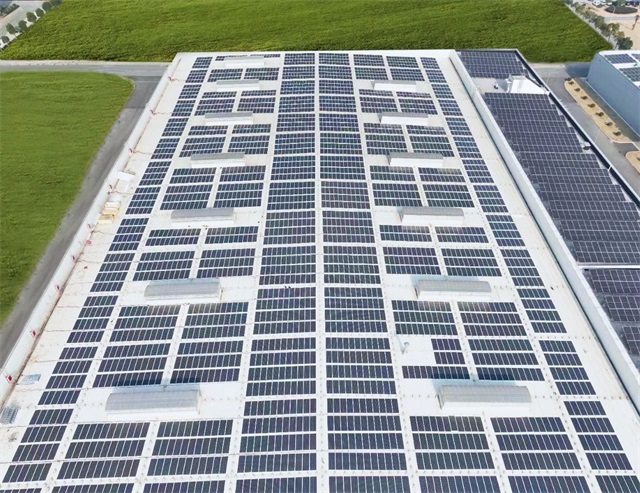

江蘇鎮江菲舍爾航空廠房屋面由于荷載不足，而且由于航空零部件的生產對屋面的防水需求極高，只有選擇安裝銀河Ultra才可以保證不破壞屋面本身的防水系統又能實現光伏發電。整個廠房屋面的面積有一萬三千多平方。屋面上有較多的氣窗和橫縱向的避雷帶，避開這部分的陰影遮擋，最終整個項目的裝機量為1.3MW。

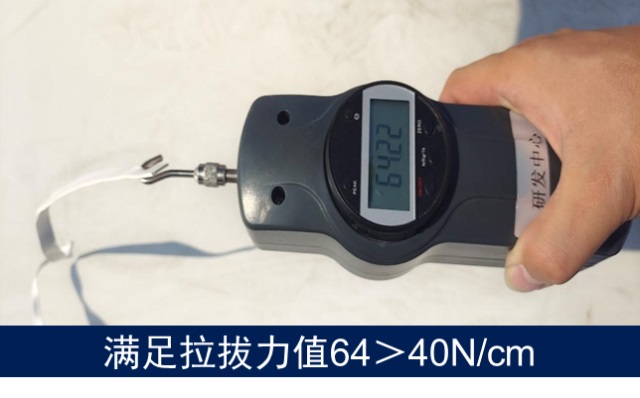

施工前，技術人員會攜帶與銀河卷材同材質的卷材小樣進行熱風焊接的拉拔力測試，滿足拉拔力大于40N則說明熱風焊接強度滿足安裝的需求。

  04

其他材質屋面系統解決方案

—

混凝土屋面

混凝土屋非常容易因為老化開裂而滲水，客戶需要安裝光伏的同時又可以解決滲水問題，只需要在整個屋面上滿鋪一層防水卷材結合散熱格柵裝置，熱風焊接我們的銀河Ultra產品。

商業建筑屋面

商業建筑屋面材質多為鋁板和玻璃，不具備常規光伏支架結構安裝的條件，針對此類場景可以使用銀河膠粘的方案。使用膠粘鋁合金方管墊高散熱，同時通過調節鋁合金方管的排布截面，形成結構坡度從而實現散水帶走表面灰塵，保障高效發電。

梯形彩鋼瓦

梯形彩鋼瓦屋面使用夾具安裝不可避免會需要打釘破壞屋面防水，但是對于膠粘應用場景來說，梯形彩鋼瓦可以提供一個很好的打膠平臺，我們會前期進行膠粘測試?yán)瘟Γ瑵M足要求的情況下直接打膠安裝銀河產品。

瀝青屋面

硅酮結構膠與瀝青卷材的粘接力難以達到安裝要求，然而使用丁基膠帶，同時在散熱格柵上分段使用自粘式瀝青卷材進行輔助固定可以達到安裝強度。

瀝青瓦屋面

而瀝青瓦屋面由于這種材質本身易起翹，僅靠粘接難以滿足光伏系統的長期安全穩定，對于這種場景就采用帶膠打釘固定U型槽后，使用螺栓安裝縱向?qū)к墸瑥亩广y河與導軌膠粘連接，實現此類屋面安裝光伏的需求。
