在小型工商業電站中，交流母線處的電流會比戶用電站大，所以要選擇一款變比大的CT，旨在可以按照一定比例在交流母線上感應小電流。

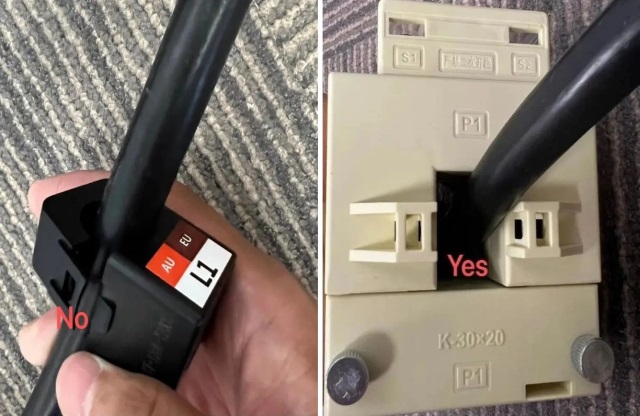

在小型工商業儲能電站中，小固推薦使用ET15-30系列儲能逆變器，一般情況下，ET15-30 系列儲能逆變器會與智能電表 GM3000 和三個 120A的CT作為默認配置，但也有可能出現默認 CT 的線徑與客戶動力線不匹配的情況，具體為客戶的交流母線較粗，而標配的CT的孔徑太小，無法正確安裝在交流母線上，如下圖：

01

解決方案

—

因此小固推出了可以搭配大電流CT的GM330電表來解決此問題。

GM3000和GM330是完全兩種類型的電表，標配的GM3000不支持CT選配功能，它只能與標準的120A CT一起使用，如果強行使用別的型號CT，則不能正常工作，所以如果想要使用其他型號的CT必須使用GM330電表。

現在小固提供兩種解決方案來解決這一問題：

解決方案一：使用標準的 GM330 電表，并根據實際情況選擇一款支持大電流的 固德威CT。

解決方案二：使用標準的GM330 電表，客戶自行購買第三方 CT，我們將為客戶提供 CT 選擇建議。

PS.由于CT實際選型情況未知，我們不對由于CT選型不當而引發的問題承擔責任，請大家謹慎選擇。

02

設備要求

—

根據以上兩種解決方案，小固為大家介紹需要使用的設備及其要求。

2.1 智能電表

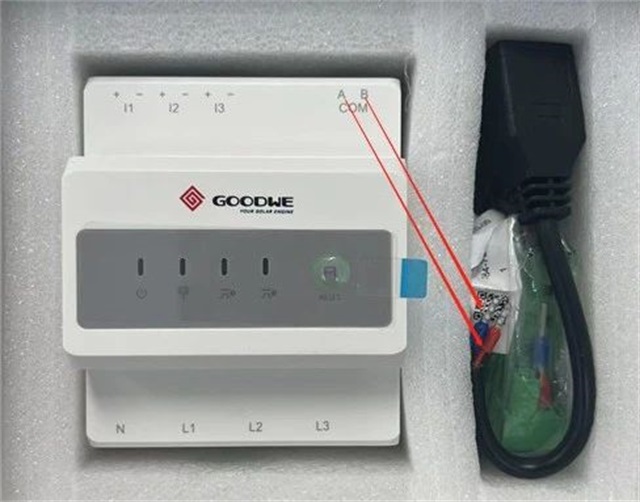

GM330智能電表，附含GM330電表一個，RS485轉接頭一個。下圖中的紅色箭頭標識了接線位置，把RS485轉換頭上的的紅色接頭與GM330右上角的COM口A相連，藍色接頭與COM口B相連接，切勿反接。

GM33O電表開箱以及連接標識

2.2 使用固德威的CT

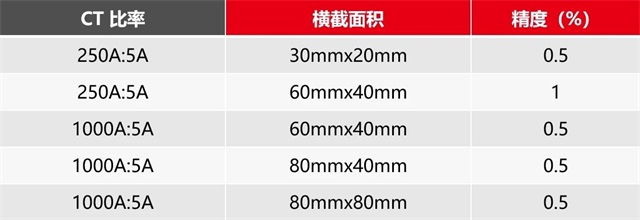

我們提供多種 CT 型號，以適應不同的電纜橫截面積。目前提供的型號如下表所示，不同 CT 型號的形狀略有不同。

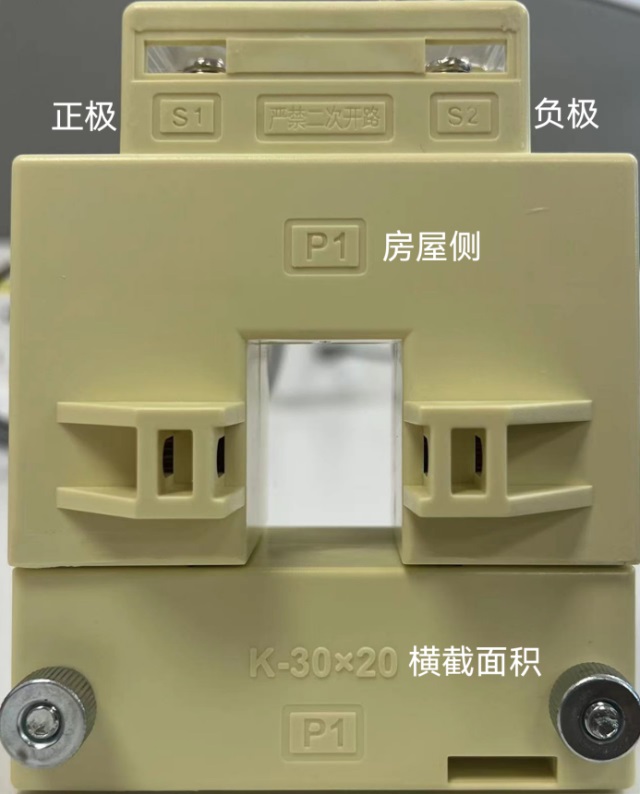

本文以比率250A:5A, 開孔30x20mm 的CT 為例進行了詳細的描述，如下圖：

250A大電流CT圖示

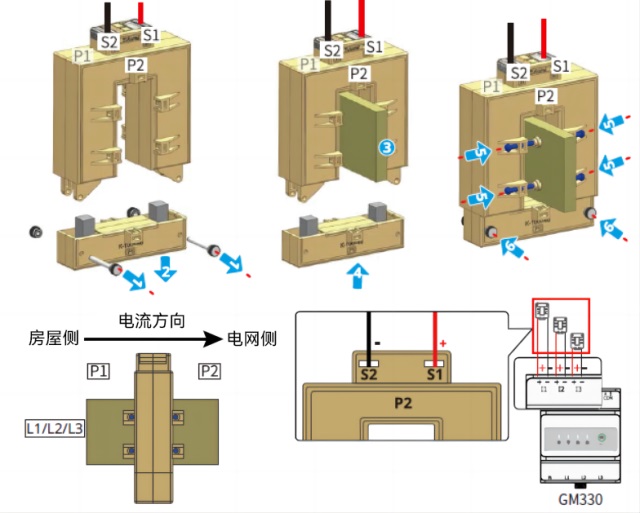

這里展示的是連接 CT 和動力線的具體步驟（如下圖）。另外請注意，S1 和 S2 上的紅/黑電纜將不提供，只是提示 S1 連接正極，S2 連接負極。

CT使用的具體步驟

PS.應根據現場要求選擇合適的 CT。固德威可提供一系列型號的 CT，詳情請聯系您的銷售。

2.3 使用第三方CT

在不使用固德威CT 的情況下，客戶自行購買第三方 CT。我們會為客戶選擇第三方 CT 提供建議：

1、二次側電流≤ 5A，例如 5A 和 2.5A 均可，但以5A為優先。

2、建議使用的CT精度為 0.5 級。如果客戶使用 1 級或更差的精度，則會影響自發自用和防逆流的精度。

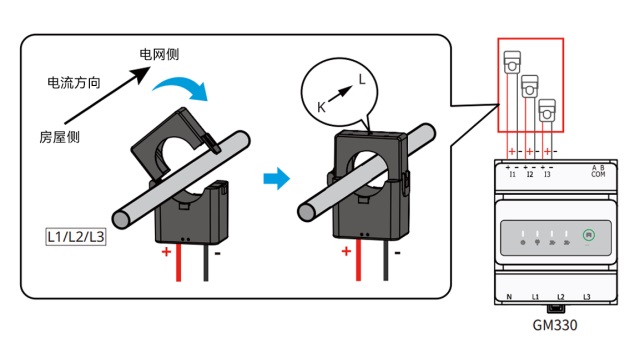

3、建議購買帶有電流方向的 CT，以防CT反接，如下圖：

CT上的電流方向標識

PS.如使用第三方CT，有關 CT 的具體接線，請參閱相關制造廠商提供的文件。

03

系統接線示意

—

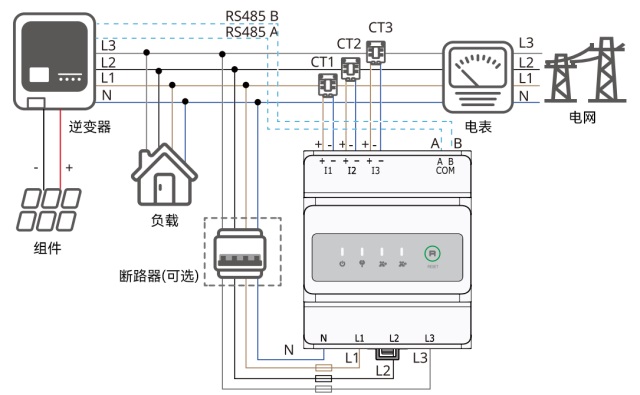

電表和CT在系統中的連接示意圖

1、GM330 頂部的 I1、I2 和 I3 端口分別連接到相應的 CT_L1、CT_L2 和 CT_L3。CT 的紅色電纜為正極，黑色電纜為負極。

2、 GM330 底部的 N、L1、L2、L3 端口分別與電網 N、L1、L2、L3 相連。

3、 將CT安裝在相應的電纜上。

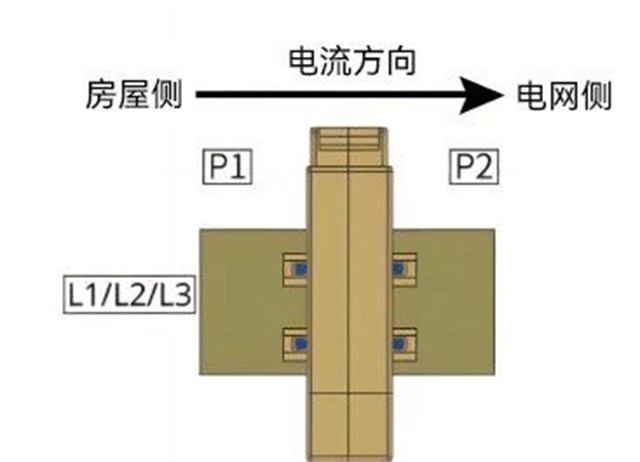

4、電流方向為房屋側（P1）->電網側（P2），如下圖：

P1到P2為房屋側到電網側

04

SolarGo APP設置

—

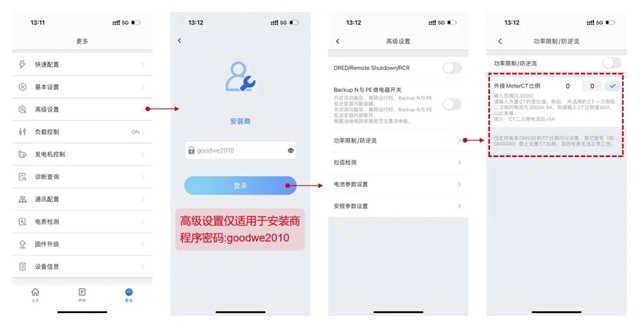

1、通過藍牙或 Wifi 將逆變器連接至 SolarGo

2、 選擇高級設置

3、選擇輸出/功率限制

4、設置 CT 比率的正確值。例如，CT 的初級和次級電流為 250A:5A，客戶應輸入值 50，如下圖：

SolarGo APP設置步驟

總結

—

小固為需要較大 CT 的客戶提供兩種解決方案：

1、購買GM330電表搭配固德威的CT，所有連接和配置如上所述。

2、只購買 GM330電表，使用第三方廠商提供的CT， CT要求二次側電流≤5A。
