2017年即將進入最后一個月，分布式光伏正如行業的預測，迎來巨大的發展。當駕車穿梭于城市的高架，鄉村的田間小路，你會發現在越來越多的屋頂上，整齊排列著的光伏組件在安靜地收集陽光，默默踐行使命。

在這一年，有一種光伏與建筑結合的形式，因其“溫馨，美觀，安靜，大氣”等優點，成為業內應用熱點——它就是光伏陽光房。

小固在與行業專家溝通及拜訪現場過程中，發現很多光伏同仁有安裝陽光房的想法卻不知道如何著手，以及對光伏陽光房在荷載、防水等方面存在的問題不夠了解。

特此，固德威太陽能學院將與業內專家一同推出系列文章，著重介紹基于不同光伏組件如何搭建符合客戶期待的光伏陽光房。本篇文章太陽能學院將與友科太陽能一同為大家介紹基于構件式光伏瓦的陽光房的建設過程。

一、什么是構建式光伏瓦

構建式光伏瓦是一款具備光伏發電的建筑材料，由于產品本身可以作為防水材料，在光伏陽光房、光伏車棚、平改坡等項目中得到應用。

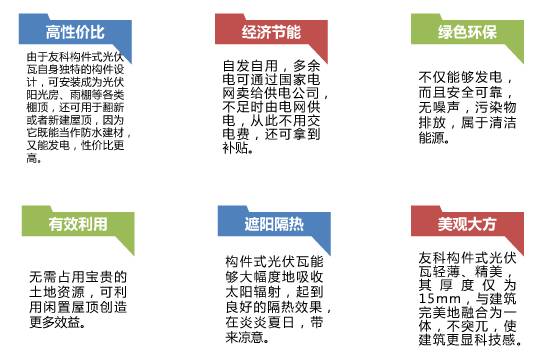

圖1 構件式光伏瓦的特點

二、基于構件式光伏瓦的陽光房建設過程

按照一般光伏項目的建設流程，首先要收集項目的接入條件、氣候條件、周邊環境、屋頂條件等信息，根據結果進行系統設計，固德威太陽能學院之前已經分享了一些前期開發、系統設計等文檔，這里不再贅述。

三、光伏陽光房項目前期勘查

開發過程中確認項目接入、氣候、環境及屋頂等條件滿足需求后，可以通過人工測量或者無人機等方式確認屋頂尺寸及組件排布。

圖2 需要確認的屋頂尺寸

其中a，b，c分別為可用部分長度、寬度和墻面高度，根據數據得出陽光房面的角度，并確認可行性。

四、光伏陽光房支架設計

根據前期勘探結果，確認光伏支架的材料和安裝形式。常見基于構件式光伏瓦的陽光房項目中，支撐支架一般選擇不銹鋼矩形管，即前立柱與頂部采用不銹鋼矩形管，封面與斷橋鋁門框相結合。

根據屋面與陽臺測量尺寸信息，確認組件排布數量，并確認支架立柱與檁條方案。

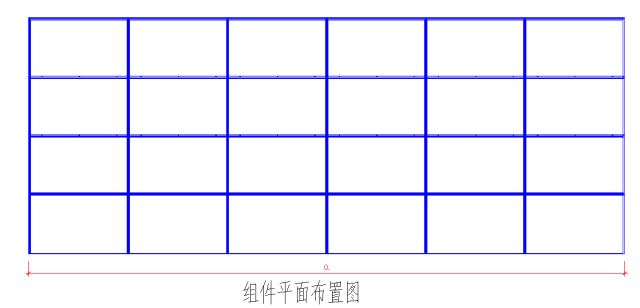

圖3 組件平面布置圖

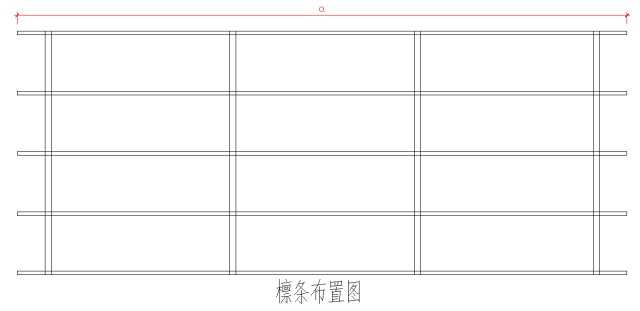

圖4 檁條布置圖

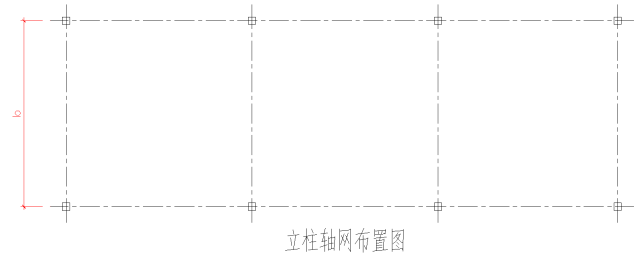

圖5 立柱軸網布置圖

考慮光伏陽光房建成后的功能，需要與客戶確認陽光房前立柱的最矮高度，一般情況下不低于2.2米，同時由于構件式光伏瓦靠結構進行防水，最低的傾角不能低于10°。

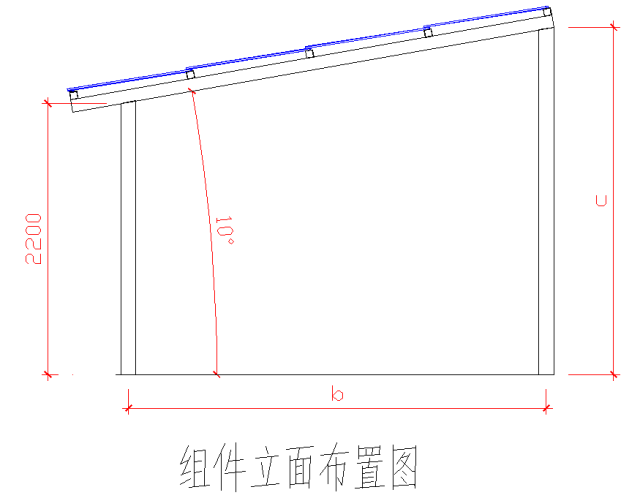

圖6 組件立面布置圖

五、光伏支架安裝固定

根據前期設計圖紙，準確確認前立柱的位置，并用膨脹螺絲或其他安裝方法將前立柱與屋面進行固定。

根據前期設計圖紙和前立柱的位置，確認后立柱的位置，確保前后立柱水平工整，并用同樣的方式進行固定。

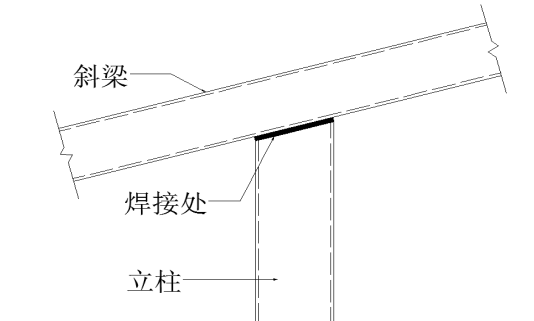

根據圖紙和立柱，安裝斜梁和檁條，一般采用焊接的方式，也可以采用螺栓緊固。

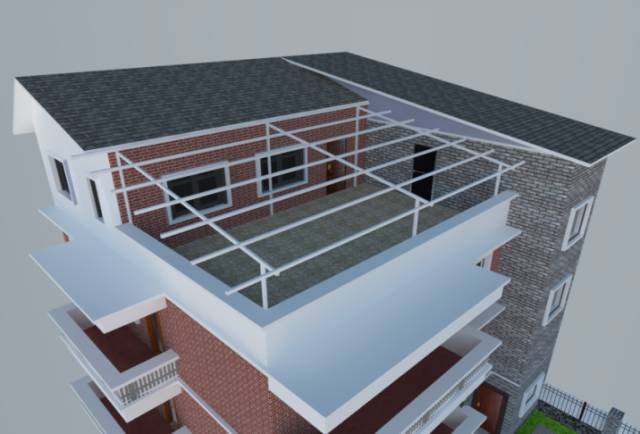

圖7 支架安裝方式及效果圖

六、光伏組件安裝及防水注意事項

構件式光伏瓦與檁條的安裝方式與常規組件安裝方式有一些差別，主要區別的地方為使用配套的導軌，同時如下圖箭頭所示，導軌與光伏瓦的連接部分為掛鉤安裝，不需要固定。

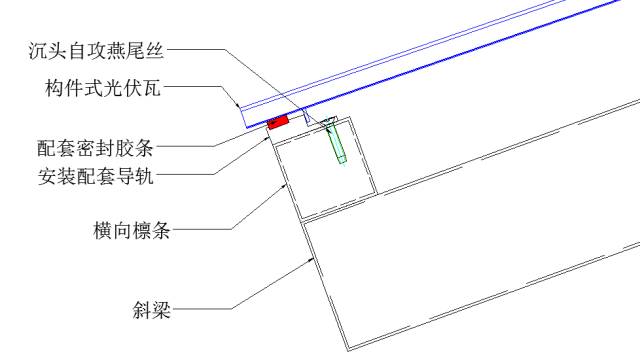

圖8 光伏瓦固定

光伏陽光房的防水性能是用戶關心最多的問題，如何確保光伏陽光房在長期使用過程中不出現漏水問題成為設備廠家、設計廠家和安裝廠家一直關注的地方。文檔介紹的構件式光伏瓦，在防水性能上的表現可以分為三個部分：

1、左右光伏瓦之間的配合

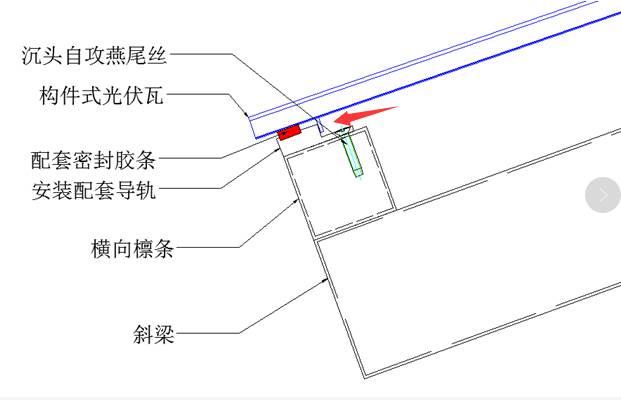

圖9左右光伏瓦之間的配合

構件式光伏瓦采用左右配合搭接的方式來防水，并且在搭接處設計了多道導流槽，可以將滲入的雨水快速排出，起到左右防水的作用。

2、上下光伏瓦之間的配合

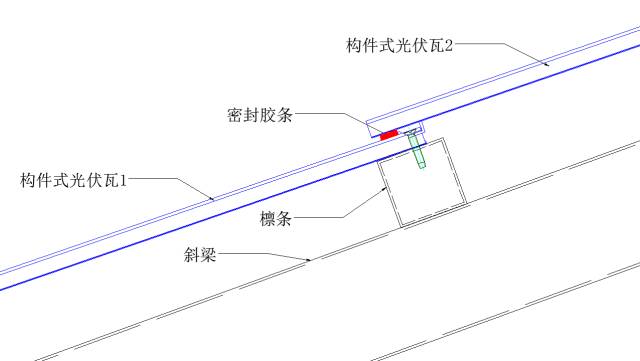

圖10上下光伏瓦之間的配合

3、光伏瓦底部防反向滲水

圖11 光伏瓦底部防反向滲水

2017年，光伏行業推出了新型很多光伏與建筑結合的應用形式，推動了市場對光伏的認可，光伏瓦是其中的代表，固德威太陽能學院將在后續文檔中介紹其他組件的在陽光房中的應用，希望能提供一個討論的平臺及話題，歡迎廣大光伏人可以積極參與其中，并分享經驗。
