前言

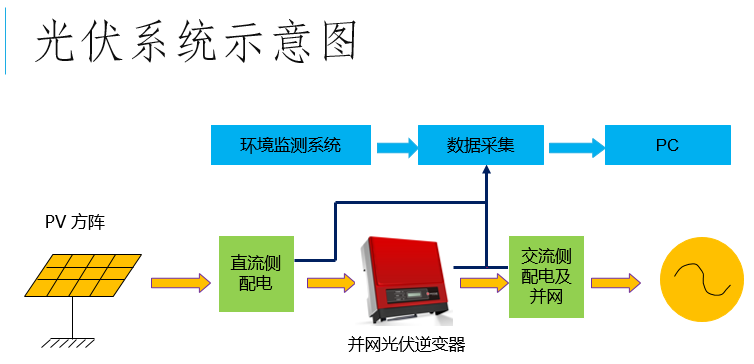

從上圖可以看出，并網光伏系統主要由組件、逆變器、交直流配電設備、電網，以及監控系統等…幾個部分組成。

在整個系統中，逆變器雖然只占系統成本的8%左右，但它除了把光伏組件的直流電轉換成交流電以外，還可以實時記錄、并客觀的反應整個光伏系統的運行狀況，如：發電數據、電站故障信息、通過智能算法幫助運維人員高效的診斷光伏組件和線路故障，等，這也是為什么我們所熟悉的遠程監控數據中大部分都來源與逆變器。同時，逆變器的各項參數都是系統設計的重要依據。

因而，小固今天分享給大家的文章，最重要想表達的思想就是：逆變器很關鍵，它是光伏系統的關鍵先生。

2017已經悄然來臨，光伏人在2017年將面對更多的機遇和挑戰，毫無疑問，了解逆變器，對您2017玩兒轉光伏，非常有必要

接下來，大家就和小固一起詳細了解一下逆變器吧O(∩_∩)O哈哈~

一、逆變器的分類

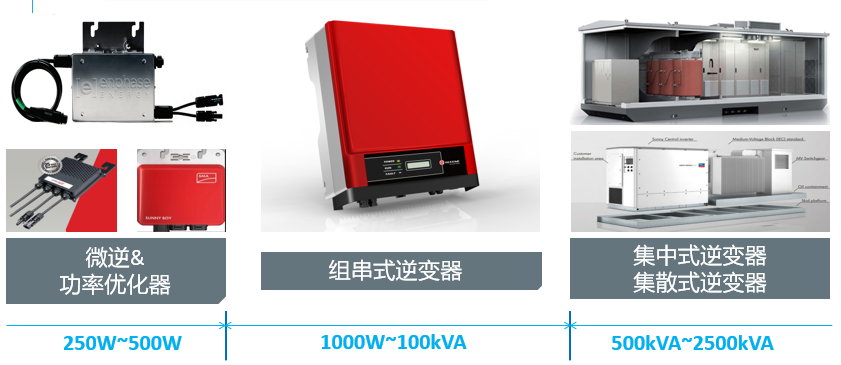

根據逆變器的容量，我們把逆變器分成微逆、組串式逆變器、集中式逆變器（集散式逆變器）

小固點評：集中式逆變器主要應用于大型地面電站，而分布式光伏發電基本上都采用組串式逆變器。

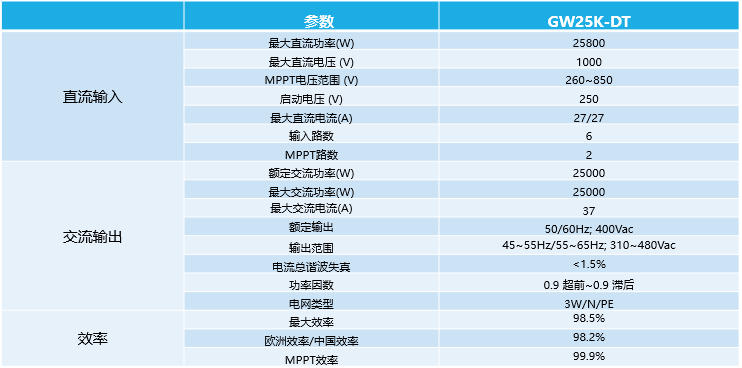

二、逆變器的參數（以固德威組串式25kW為例）

小固點評：逆變器參數有很多數據，小固只截取一部分，它的交直流輸入參數直接決定了，您的光伏系統要匹配什么樣的電網，根據不同規格的組件如何設計合適的方陣，超配比等信息；當然還有大家關注的效率信息。

逆變器的一些核心功能還包括：

1）MPPT功能（最大功率點追蹤）—根據組件的U-I特性，逆變器通過合適的軟件算法，使組件始終保持在在最大功率點輸出

2）逆變功能—逆變的意思是把組件輸出的直流電變成交流電，滿足并網需求

3）保護功能—逆變器有超過十項安全保護，保證逆變器和人身的安全，如：過欠壓保護、過流/短路保護、孤島保護、殘余電流/漏電流保護，等…。

4）無功補償功能—逆變器可以調節功率因數，以保證用戶負載對無功的需要。

5）電網適應功能—逆變器應可通過自身調節或安規調整適應不同的電網環境，如農村弱點網高阻抗條件，不同國家電網要求的安規范圍，等…

6）信息查看功能—逆變器記錄了很多數據，包括總的發電量、每年/月/日的發電量,還可以查看直流電壓電流值、交流電壓電流頻率值、實時功率，等…

7）故障查詢&判斷功能—當光伏系統發生故障，逆變器記錄的如下（部分）故障信息，可以準確的告訴您，光伏系統發生了什么狀況，并快速排查，恢復系統發電。

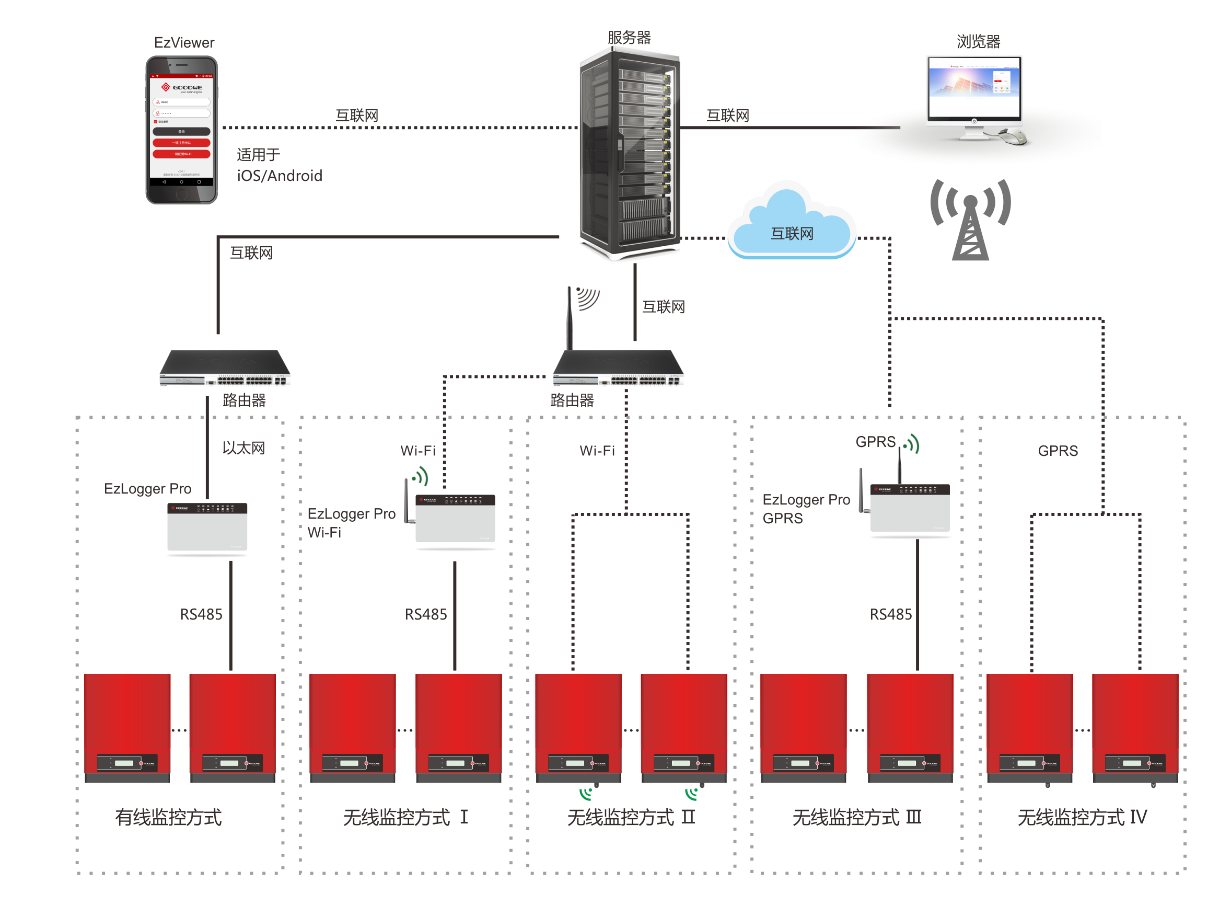

8）遠程監控功能—逆變器可以利用自身可提供的（RS485/WiFi/GPRS）不同的通訊方式，幫助光伏系統實現遠程監控，以滿足業主對高效運維的需求。

小結：

以上敘述的，只是逆變器部分的基本功能及關鍵參數介紹。事實上，隨著光伏應用的發展，各種應用場景都對逆變器都提出了更多的關鍵技術需求，如“光伏+儲能”的應用、“1500V光伏系統”、“防直流拉弧”等…，毫無疑問，逆變器本身的穩定性、功能性、安全性、技術創新和發展性，都是關乎光伏應用的進一步技術創新和系統成本降低。

所以小固要強調：逆變器是光伏系統的關鍵先生，玩兒轉光伏2017，要從認識逆變器開始！
