隨著太陽能發電越來越火爆，工商業光伏發電越來越受到企業主的青睞，同樣村級電站也逐漸成為扶貧的主要模式，規模一般在60kw以上；商用項目一般安裝在閑置屋頂，以自發自用、余電上網為主，村級電站和地面電站建設則需要考慮用地類型，提前確認好土地性質，一般以全額上網為主。

村級電站和小型商用電站設計過程類似，此次小固探查了一個175KW工商業屋頂項目，跟大家分享它的設計過程。

一.項目地勘查

項目地是處于江蘇省蘇州市的一家工業屋頂，屋頂是水泥平面屋頂，承載能力符合分布式光伏要求，周圍無陰影遮擋，適合安裝光伏系統。

二.組件

1.組件的選擇

先確定組件的規格，再根據項目現場的大小選取合適的逆變器，組件選取市面上常見的晶硅組件，下表是一組多晶硅的具體參數，該組件的大小為1640mm*990mm*35mm。

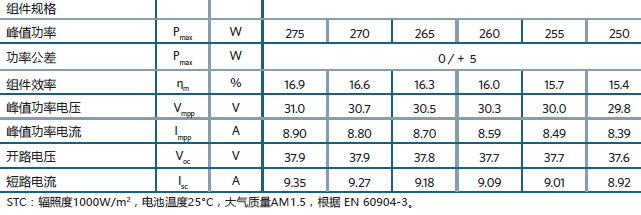

組件的電性能參數

本次項目選用了270Wp的組件板。

2.組件的安裝角度

光伏組件的安裝角度是整個系統獲得最佳發電量的最重要因數，國內一般組件朝南放置，安裝傾角根據各地區緯度不同有一個最佳傾角。

蘇州市安裝最佳傾角

傳送門1—全國各地組件最佳傾角

3.組件的陣列間距

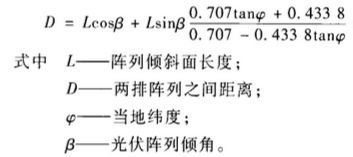

最小間距應保證冬至日9點至15點期間，光伏組件不出現遮擋，計算公式如下：

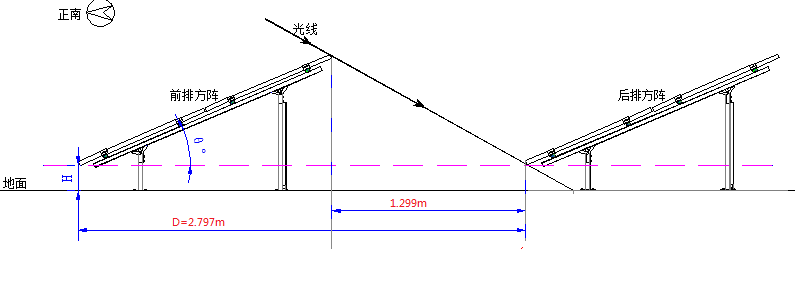

計算可得：

4、組件的具體排布

根據繪測，項目現場可排布組件數量為700塊，總的項目大小為189KW（270Wp*700）。

三.支架（含接地）

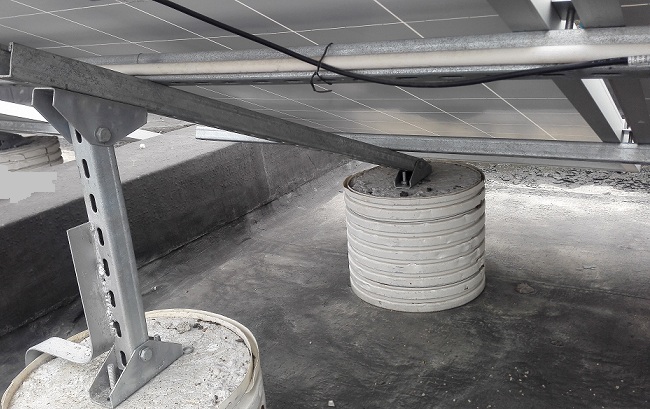

1.先放好水泥墩子（柱體）

2.支架固定

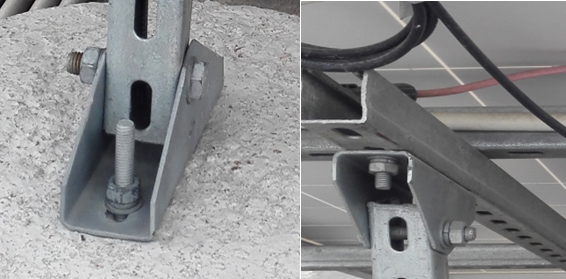

支架底部/上端固定

組件邊框固定

3.支架接地

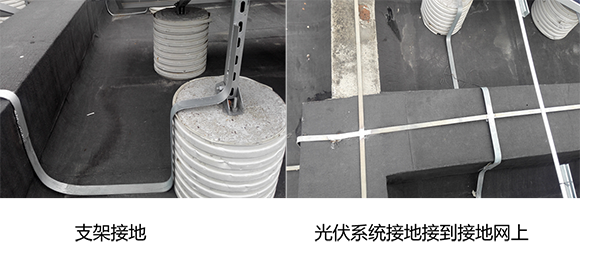

支架底部焊接扁鋼和建筑屋頂的接地網接在一起，構成網格。

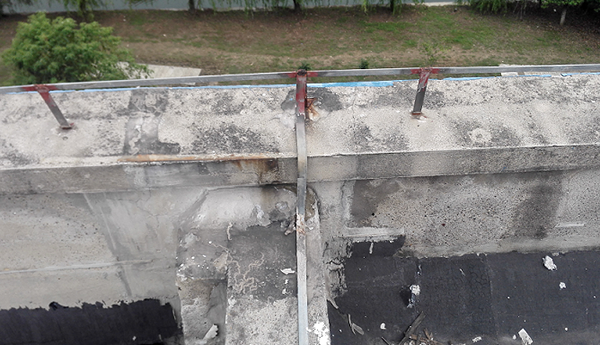

建筑的接地網

當整個接地網焊接完成后，馬上用電阻儀進行接地電阻值測試，當接地電阻R≤4歐姆滿足工作接地的要求。

四、逆變器的選擇

1.工業并網點為380V，朝向均一致；組件總功率為189KW，可選擇技術成熟、轉換效率高的25KW的逆變器 7臺，容配比為1.08. 接近蘇州地區最佳容配比。（針對大型項目現有50KW~75KW可選，更節約成本，發電效率更高）傳送門2——各地最佳容配比

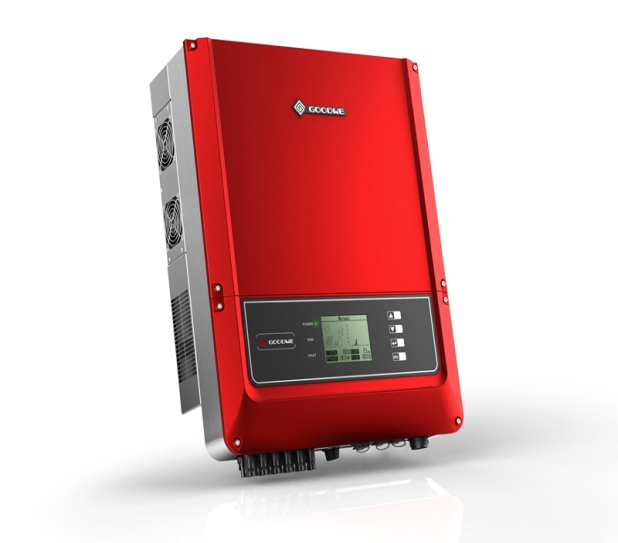

GW25K-DT

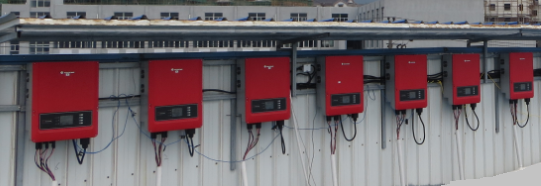

2.現場逆變器圖片

五.線纜選擇

?  直流線纜多為戶外鋪設，其需要防潮、防曬、防寒、防紫外線的特點，所以選擇光伏認證的專用線纜，線徑為 PV1-F 1*4mm2。

?  交流線纜用于將逆變器交流側與交流并網柜相連，除了要考慮防潮、防曬、防寒、防紫外線，還要考慮到交流電壓損失和線徑載流量，所以選用YJV型電纜，線徑選擇4*16+1*10mm2的線纜。

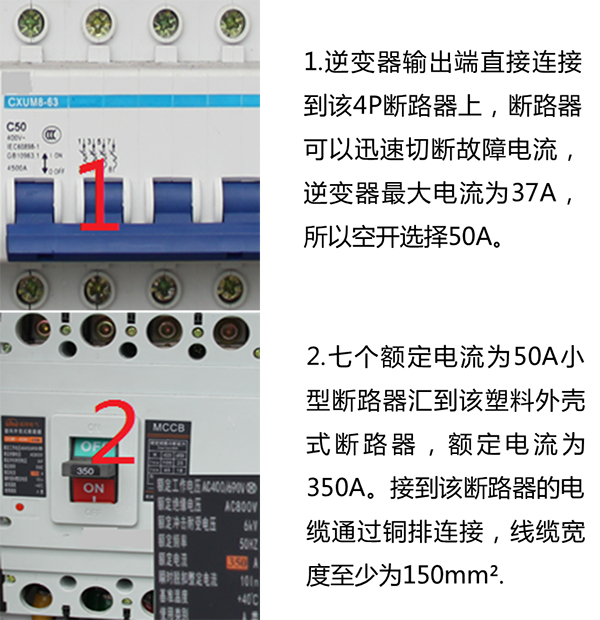

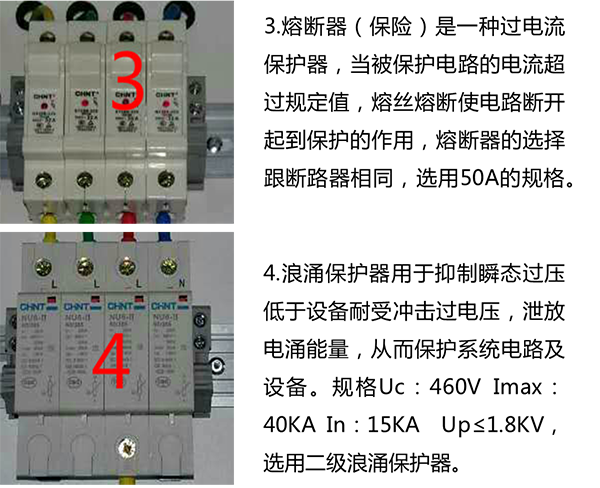

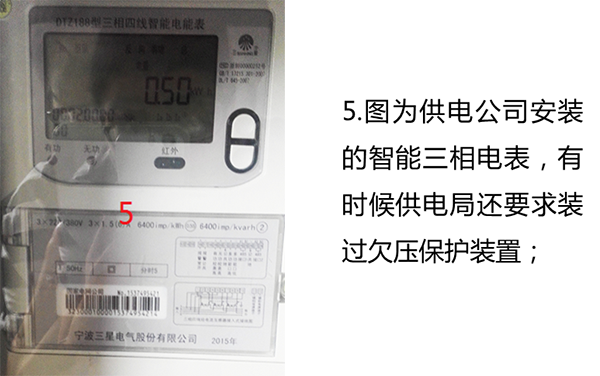

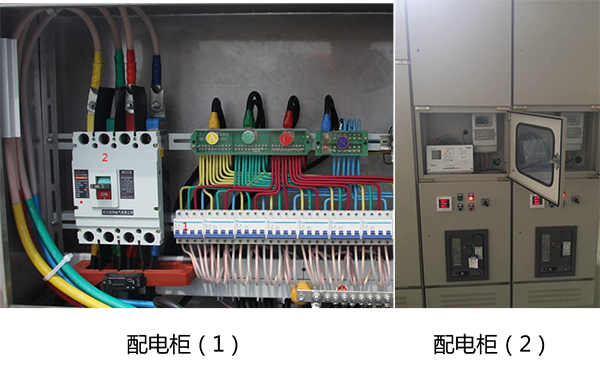

六、配電柜選擇

七.整體方案

1.設備清單

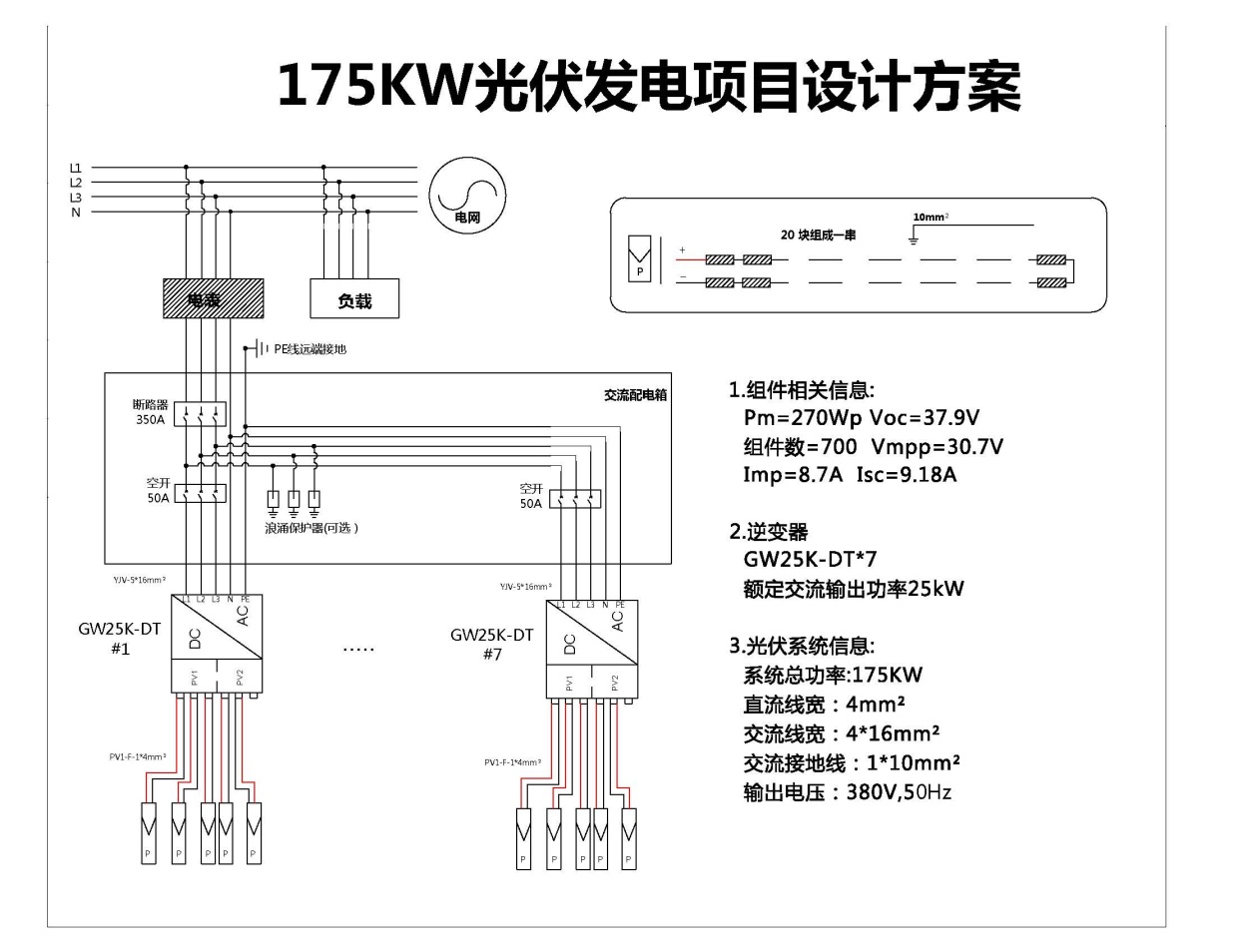

2.系統圖

八、發電量

蘇州地區的光照按照全年每天3.78小時計算，（傳送門3——全國各省峰值日照時數）該項目首年發電量241447度。
