1、電表，也叫“電能表”或“電度表”，是最終核算光伏收益的儀表，由當?shù)毓╇娋痔峁┖桶惭b。

2、在不同上網模式下或不同并網形式下電表的接入方式都不一樣，各地區供電局提供的電表和安裝方式也略有異性。

電表衡量發電量和發電補貼，所以小固認為有必要和大家分享一下具體的使用情況

1、電表的分類

1.1、按照工作原理可分為機械式、電子式；

1.2、按照接入相數可分為單相表、三相三線表、三線四線表；

1.3、按照計量方向可分為單向計量表、雙向計量表；

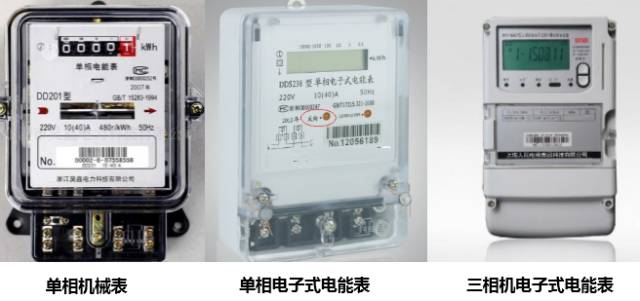

圖1：常見電能表

2、電表的型號

電度表型號用字母和數字的排列表示“類別代號+組別代號+設計序號+派生號” 。例如DTS1032型表示三線四線電子式電表。

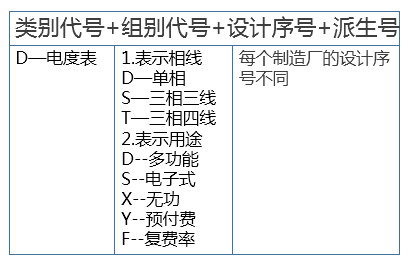

圖2：電表的型號含義

1、“全額上網”模式

全額上網即光伏發的電全部賣給電網，自己一度電都不用。全額上網需要一個單向計量的電表，如下圖所示。

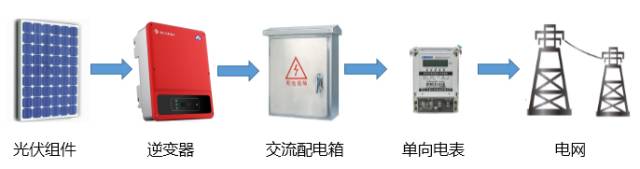

圖3 全額上網模式

2、“自發自用，余電上網”模式

自發自用，余電上網即光伏發的電先給自己使用，多余的電賣給電網。該模式下需要一個單向計量的電表，還需要把進戶電表換成雙向計量的電表，如下圖所示。

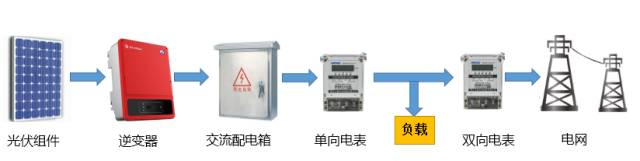

圖4 自發自用，余電上網模式

全額上網即光伏所發的電全部賣給電網；僅需要新增一個單向表即可。

全額上網收益按照不同地區標桿上網電價（一類0.65，二類0.75，三類0.85）乘以電表讀數發放。

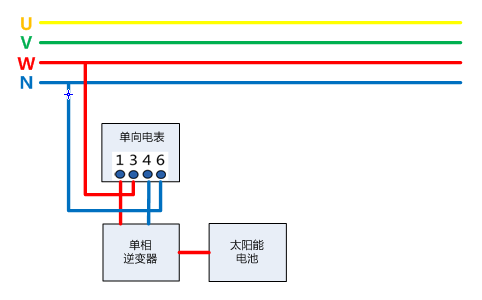

圖5:全額上網電表接入方式（220V）

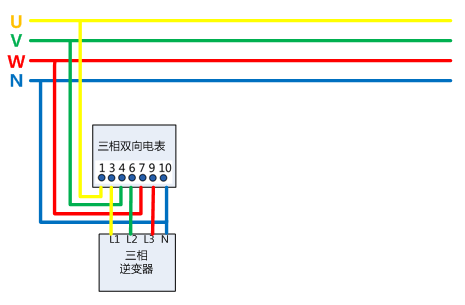

圖6：全額上網電表接入方式（380V）

2、自發自用，余電上網模式

自發自用，余電上網 模式是逆變器發的電先供自己使用，多余的電再賣給電網；需要按照一個單相表（度電表），還需要把進戶表改成雙向電表。余電上網的收益一般按照：度電補貼（0.42元）*單向電表讀數+當?shù)孛摿蛎弘妰r(jià)*雙向電表反向讀數+【讀數單向電表-讀數雙向電表反向】*當?shù)鼐用裼秒姟?/span>

圖7：余電上網電表接入方式（光伏220V,負載220V）

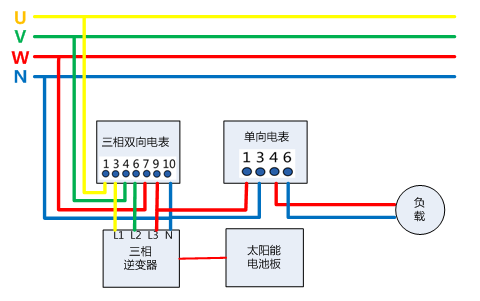

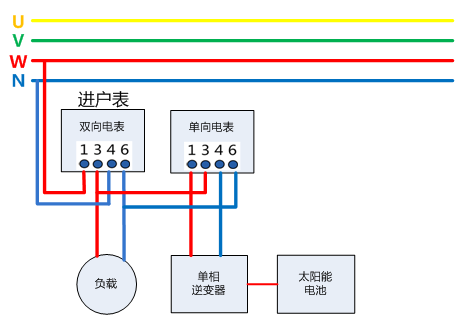

圖8：余電上網電表接入方式（光伏380V,負載220V）

1、什么叫高供高計、高供低計？

高供高計是指高壓供電同時在高壓裝置PT（電壓互感器）,CT（電流互感器）進行計量，計量的電流、電壓采樣在高壓側，一般需要高壓開關柜。

高供低計是指高壓供電，在低壓側裝置CT進行計量。 t:normal'>+【讀數單向電表-讀數雙向電表反向】*當?shù)鼐用裼秒姟?span>

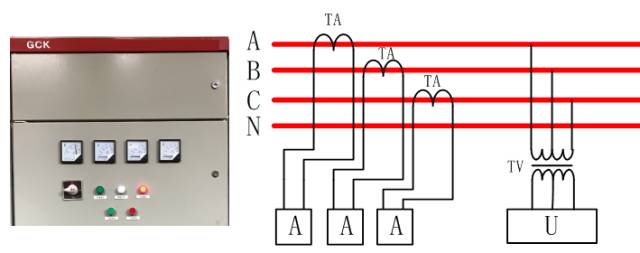

圖9 高壓計量方式

2、注意事項

1.高供高計一般使用三相三線電表計量，高供低計使用三相四線電表計量 。

2.高壓計量電流互感器的一次額定電流，應按總配變?nèi)萘俊⒐夥l(fā)電接入容量確定。計量電流互感器配置參考如下表 。

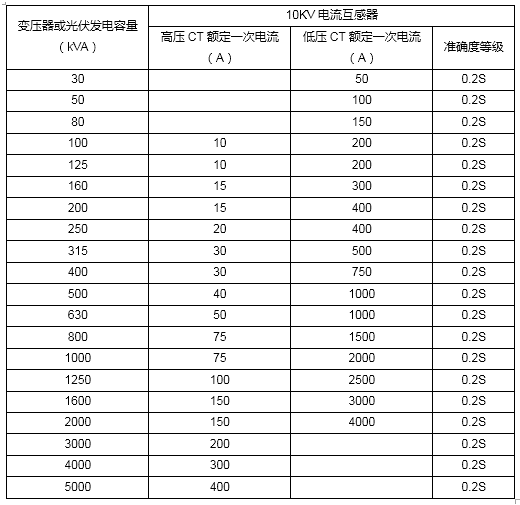

圖10：計量電流互感器配置參考表

3.高供高計的計量系統一般要安裝高壓計量柜，其系統低壓柜還需裝計量柜。因?yàn)楦吖└哂?jì)不能滿足電價分類的要求。譬如有幾種不同電價的用電（比如工廠里的工業用電和宿舍照明用電），需要在低壓側做了個分計量，將不同類別的負荷分別裝表。

圖11：分別裝表計量

4.CT倍率與實際負荷匹配問題，在晝夜負荷波動較大，用電負荷不均衡或者季節性負荷；若CT倍率選擇過大，導致負荷較少時，計量表停走或失真； CT倍率過小，易導致燒毀CT。

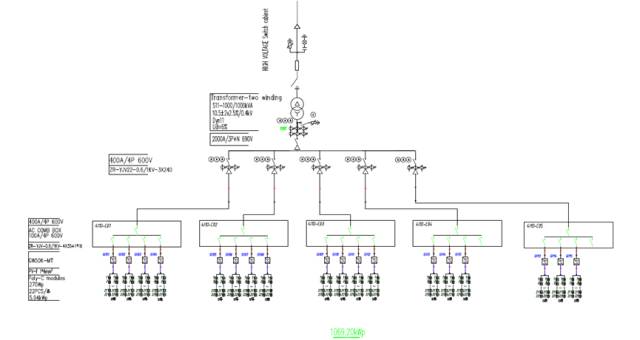

圖12 高壓計量設計方案（1MW項目）

電表的發電量為什么一般比逆變器或者監控上顯示的要少？

1.哪怕是靠近的電站，也會因?yàn)槲蓓數膬A角不同、可能存在的陰影遮擋（周圍高大樹木、建筑；飄落下來的樹葉、鳥糞或灰塵等）、逆變器規格一樣但是組件規格數量不一樣、工人施工工藝（線纜長度規格、端子壓接）、并網點電壓和距離、電表本身存在的誤差等情況存在，導致最后發電量有偏差。所有一定要先確認誤差是不是在一個合理的區間里。

2.對于存在較大誤差的發電量（小固還會發表關于發電量偏低的文章，資料收集中。。。），一定要找出問題，因?yàn)檫@些問題正在影響著您的光伏電站的安全和收益！

總結

本文從電表類型、光伏上網模式、低壓計量接法、高壓計量、誤差分析這五個方面闡述電表的重要性，旨在讓大家更全面地了解光伏系統。限于作者水平有限，文章難免有疏漏，歡迎在留言區指正、留言。
