回顧中國光伏行業發展歷程，工商業光伏在整個光伏行業中表現亮眼，伴隨企業對清潔能源需求的增長、技術進步的推動、政策導向的明確，工商業光伏呈現出生機勃發的活躍態勢。

據國家能源局統計，2024年1-3月我國新增光伏發電45.74GW，同比增長35.9%。其中，分布式光伏新增23.81GW，工商業光伏新增16.89GW，同比增長83.2%。

眾所周知，工商業電站的發展離不開穩定可靠的逆變器，今天小固將為您推薦固德威的經典工商業逆變器——GT系列。

固德威GT系列分為3個型號，分別是100K、110K、125K，其中100K為8路MPPT，16路組串輸入，110K和125K 均為10路MPPT，20路輸入，三款機型MPPT電流為42A，組串電流均達到了20A以上。

1.1 GT逆變器的容配比情況

1.2 GT系列特點

① 更高效

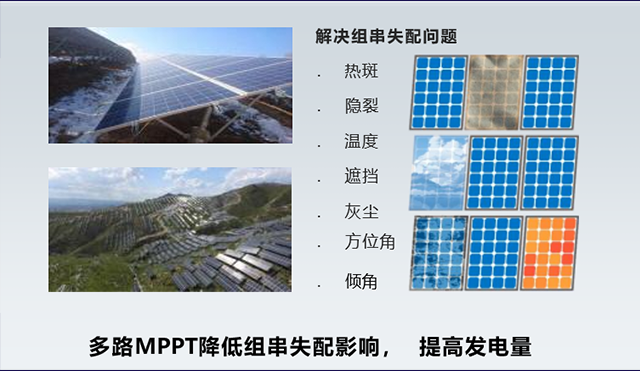

固德威GT系列逆變器采用全新的拓?fù)浣Y(jié)構及創新的逆變控制技術，最多10路MPPT，支持多個朝向光伏接入，有效降低因組件失配和局部遮擋造成的發電量損失

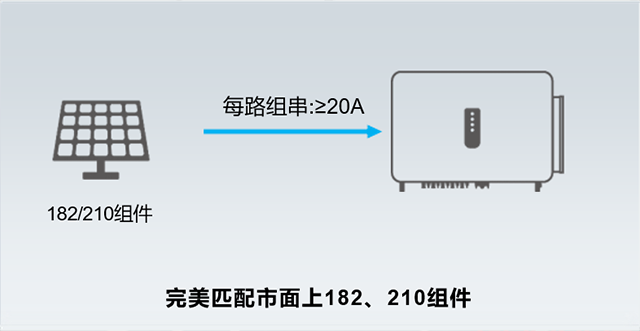

同時，該逆變器最大21A組串電流，引領行業大電流技術，可完美兼容市場主流大電流組件（182/210mm）,有效提升系統收益。

② 更安全

固德威GT系列逆變器上蓋材料采用高品質鋁鎂合金，側面單獨的AC接線盒，不需要開蓋接線；逆變器防護等級達到IP66，0~100%（無凝露）范圍內穩定運行,靈活應對各種嚴酷的氣候條件。

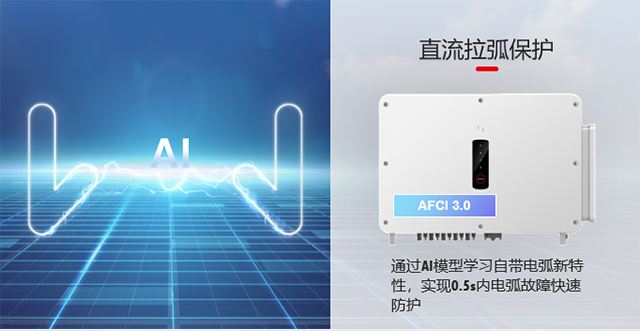

GT系列還支持固德威AFCI 3.0直流拉弧保護的選配，導入最新AI算法，可自動識別并學習直流側電弧特征，最終在0.5秒內完成滅弧防護。

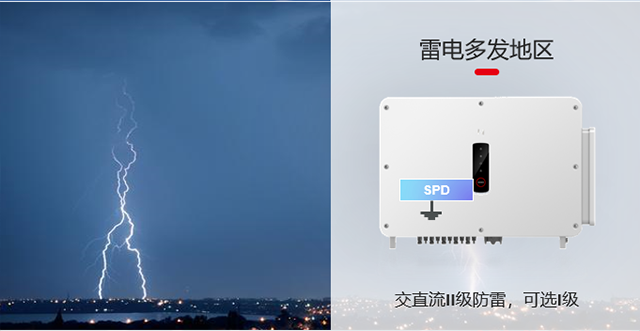

交流與直流側均配置可靠的二級防雷裝置，可選配一級防雷，標配二級防雷額定放電容量10KA，滿足CLASS C（Ⅱ級）防雷要求，具備可靠的防雷保護功能。

③ 更便捷

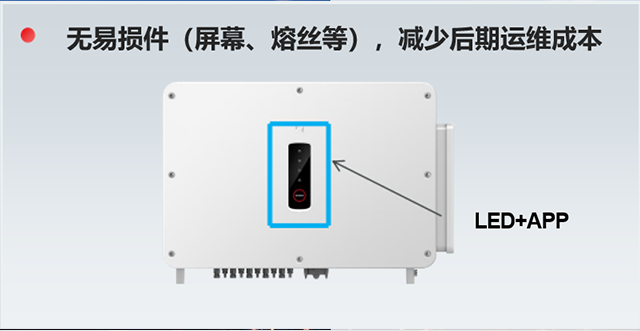

固德威GT系列逆變器采用把手+吊環設計，安裝更輕便；同時可支持組串電流監測功能，實現高精度全量信息檢測與分析；且均采用2路組串接入1路MPPT形式，直流側無熔絲設計避免為后期運維來額外的支出。同時逆變器采用無屏設計，而是使用LED+APP的方式進行人機交互，可有效降低逆變器故障率，減少后期運維成本。

④ 更友好

積極響應電網調度，靜音風扇設計搭配智能風冷控制邏輯，使得逆變器噪音遠遠低于規范要求，更加適配學校、醫院、機關大樓等多種工商業場景的低噪音需求。支持鋁線/鋁合金線纜接入，最大支持240mm2的線纜，為電站建設節約線纜成本。

2.1 組串接入塊數說明

根據GB/T 50797-2012規范的要求，光伏方陣中，同一光伏組件串中各光伏組件的電性能參數宜保持一致，光伏組件串的串聯數應按下列公式計算：

值得注意的是，規范中約束的電壓范圍1100V其實是逆變器的開路電壓，所以應采用組件的開路電壓進行計算；1000V才是逆變器的工作電壓，采用組件的工作電壓進行計算，而1000-1100V之間逆變器實際是不并網的。但為了使逆變器發電效率最大化，建議光伏組件串聯后的最大功率點電壓在逆變器的MPPT滿載電壓范圍內；同時，在進行組串接入時，不同 MPPT 組件接入數量差別不能太大，建議不超過150V。

2.2 組串路數接入說明

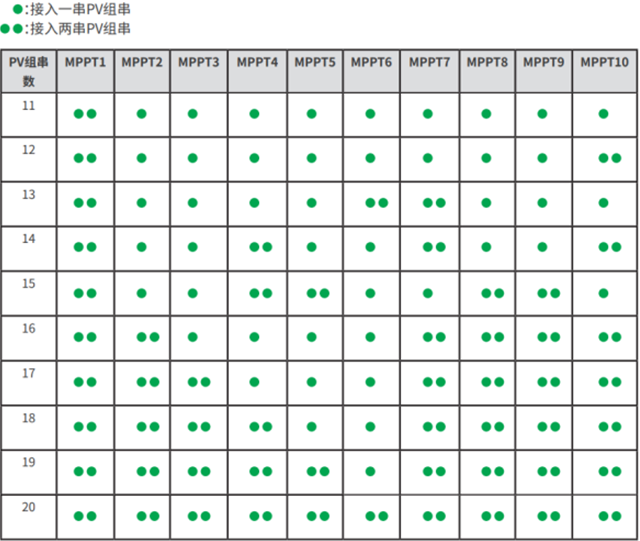

逆變器接入多路PV組串時， 需要使MPPT接入數量最大化。當PV組串?dāng)?shù)≤10時，按照從小到大的順序，將PV組串從MPPT1到MPPT10依次接入到逆變器。當PV組串?dāng)?shù)＞10時，請按下表將PV組串接入逆變器。（具體內容詳見說明書）

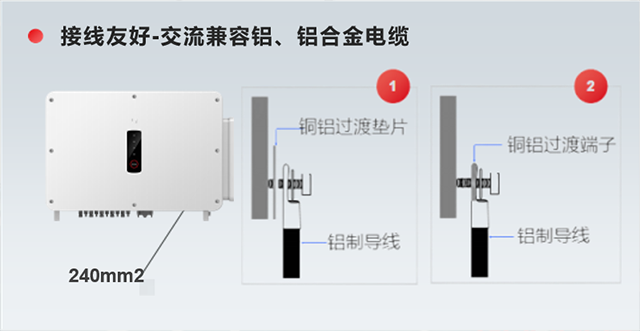

3.1 銅/鋁合金電纜兼容

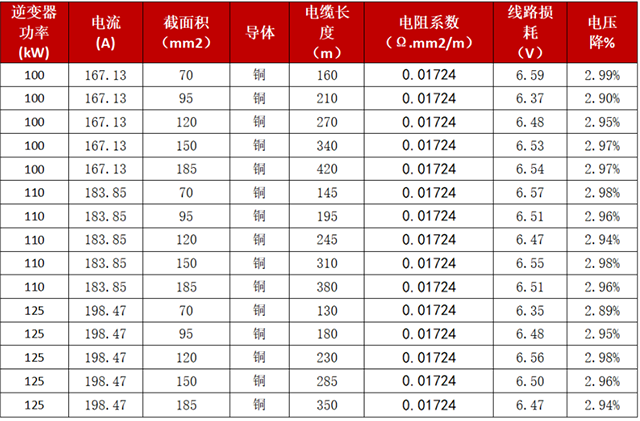

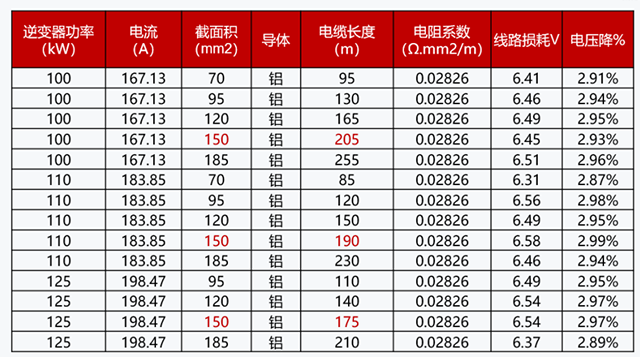

固德威GT系列逆變器支持銅線/鋁線/鋁合金線纜接入，最大支持240mm2的線徑接入，為電站建設節約線纜成本，如下表所示為不同工況下GT逆變器分別于銅/鋁線纜的匹配情況。

銅線纜選型標準

鋁線纜選型標準

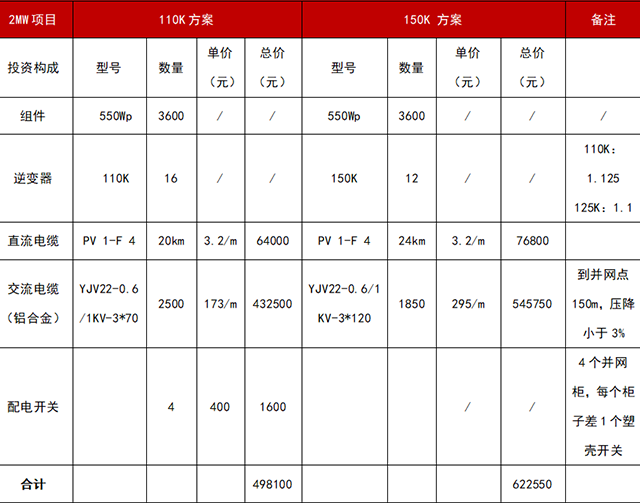

3.2 銅電纜成本對比（下面案例僅供參考）

假設2MW（實際1.98MWp）光伏電站，共使用550W組件3600塊組件，共分為4個并網點（變壓器800KVA 4臺），使用110K 和150K 逆變器進行對比：

說明：系統成本差值為12.445萬元（不含逆變器），且110K方案優于150K方案 。備注：項目投資因情況而言（材料價格，直流和交流電纜長度等），上述系統測算不能代表所有項目。

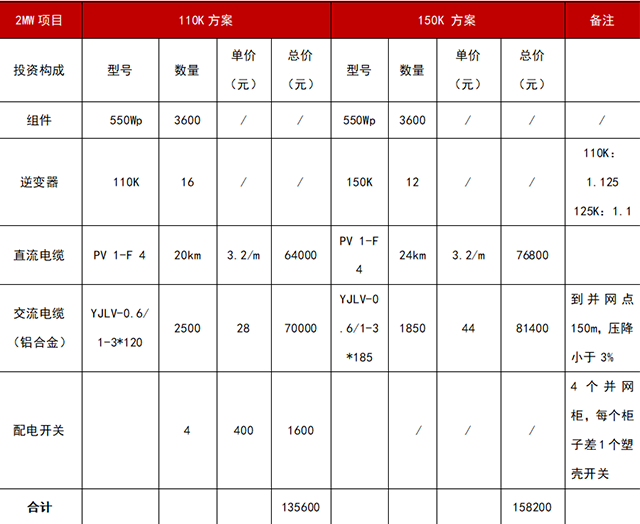

3.3 鋁合金電纜成本對比（下面案例僅供參考）

假設2MW（實際1.98MWp）光伏電站，共使用550W組件3600塊組件，共分為4個并網點（變壓器800KVA 4臺），使用110K 和150K 逆變器進行對比：

固德威100-125K逆變器廣泛應用于工商業屋頂，積累了大量的工商業案例，其中100/110K為市場成熟機型，主流的逆變器廠商均有相應的產品，在前期設計時可免除單一供應商的問題，這一方案可靠性已得到普遍論證。

就100K的逆變器來說，外置風扇數量比110K/125K少一個，噪音值更低，適用于對低噪音要求較高的場景，如：學校、醫院、政府大樓等；對于低壓并網單點400kWp的系統，使用3臺110K逆變器，容配比約為1.2，恰到好處；而就125K的逆變器來說，單機成本、系統發電和投資收益能達到最優。在多種場景下皆有對應的合適解決方案。

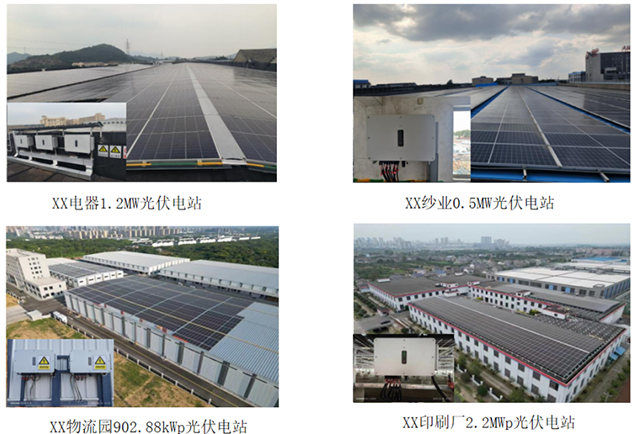

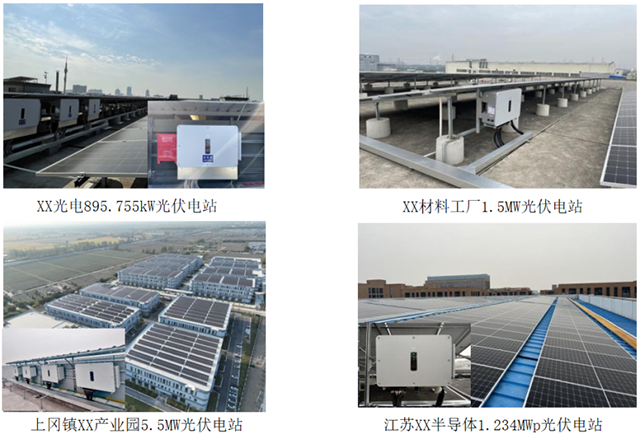

GT實際項目案例

工商業光伏目前正處于快速發展的態勢，并逐漸成為分布式裝機的主力。隨著光伏技術不斷進步和成本的逐漸降低，工商業光伏的應用范圍也在不斷擴大。從機關事業單位、醫院、學校等公共建筑，到商場、寫字樓、工商業園區等工商業相關建筑，都有安裝光伏并網系統的需求。這也就要求工商業光伏逆變器產品性能更加全面、更具性?xún)r(jià)比，在這種情況下，相信一款穩定可靠、經過大量市場長期驗證的逆變器一定是值得被大家所青睞的！
