工商業儲能以削峰填谷為主要應用場景，配合需量控制策略、防逆流保護等，但場站變壓器數量、容量的差異以及EMS在需量控制，防逆流保護上出現多樣的需求，例如多個并網點下，對某些變壓器做需量保護，對總變壓器做防逆流；亦或者由于園區安裝了光伏，EMS需要做光儲協同的控制。本文主要針對一些場景介紹對應的控制策略。

1 案例場景一

1.1  場景說明

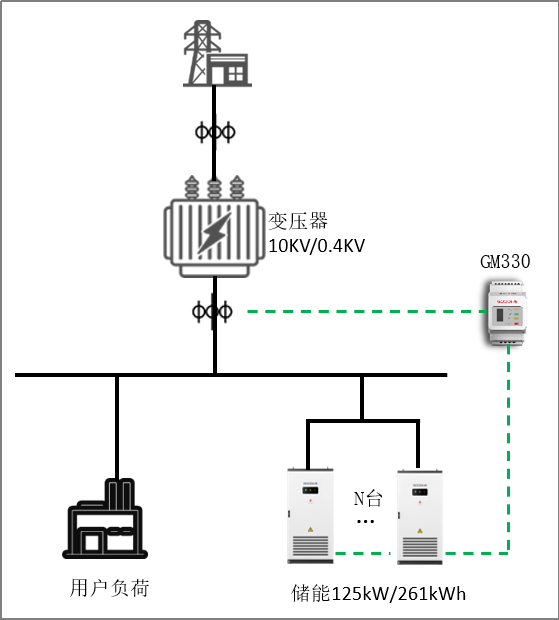

只考慮單個變壓器下的負載，多臺儲能柜全部接入該變壓器下級，如下圖：

1.2  控制策略

純儲峰谷套利+低壓防逆流 (+需量管理）

1.3  運行模式

（1）設備采用低壓并網方式，與谷/平時段充電，峰/尖峰時段放電，價差獲利。

（2）設備在低壓側設置CT，實時負荷監測，低壓防逆流，實現儲能在廠區整體的自消納。

（3）若為按需計費，儲能充電功率+用戶負荷功率不超過需量設定值。注：若儲能充電最大功率+負荷最大功率要超過變壓器容量（前期設計可規避），可設置一個需量值，防止變壓器過載。

2 案例場景二

2.1  場景說明

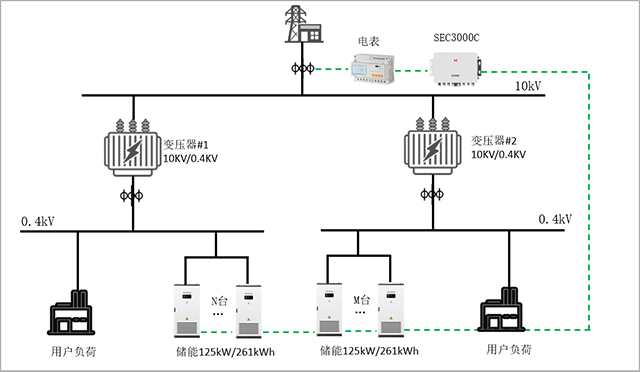

廠區有多臺（N臺）變壓器，儲能也分布在多臺變壓器（≤N臺）下，儲能設備放電要兼顧廠區所有用電負荷，所以防逆流要做在高壓10KV側，如下圖：

注：儲能柜M+N不能超過15臺。

2.2  控制策略

純儲峰谷套利+高壓防逆流 (+需量管理）

2.3  運行模式

（1）設備采用多點低壓并網方式，與谷/平時段充電，峰/尖峰時段放電，價差獲利。

（2）設備在高壓側設置CT，實時電流監測，高壓防逆流，實現儲能在整個廠區的自消納。

（3）若園區為按需計費，還需要設定一個最大需量值。

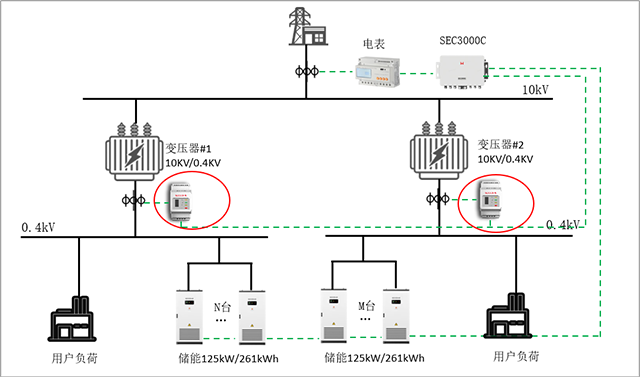

（4）若考慮儲能接入變壓器的動態擴容和變壓器防過載，還需要在每個變壓器下面增加一個GM330電表，實現變壓器防過載和動態擴容功能，如下圖：

3 案例場景三

3.1  場景說明

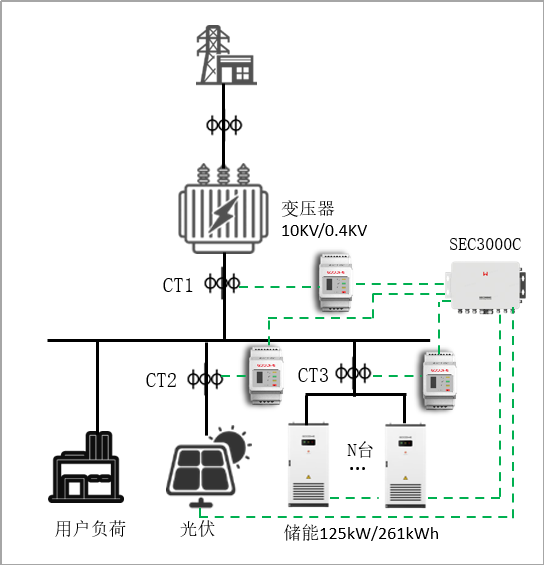

單個變壓器下光儲場景，本項目光伏和儲能都不能上網。光伏逆變器、儲能一體柜分別通過RS485線、RJ45網線接到通訊箱，同時SEC3000C接3個電表&CT，分別布置在光伏并網點（CT2）、儲能并網點（CT3）、變壓器低壓側監測點（CT1），如下圖：

3.2  控制策略

  光儲控制策略

3.3  運行模式

（1）光伏發電優先給負載，負載消納不掉給儲能充電；再有多余的電會限制光伏的輸出。當光伏發電不足時，儲能會放電給負荷使用。夜間光伏無出力時，儲能放電給負荷使用，電網進行補充。

（2）白天負荷較大，只有少量的光伏能充入儲能，可疊加夜間固定時段充電（夜間充電電價低），充電速率、充電截止SOC均可設置。

 場 景 擴 展

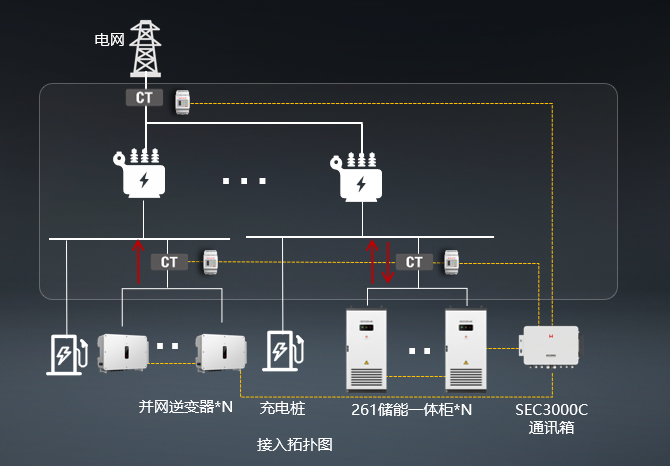

多個變壓器下既有光伏，又有儲能，光伏和儲能分別接入不同的變壓器，此時光儲協同的防逆流做在了高壓側，如下圖所示：

注：策略類似，不再贅述。

小結

—

儲能控制策略是釋放儲能系統潛力的關鍵，其發展水平直接影響著儲能技術的應用效果和推廣速度。未來，隨著技術的不斷進步和應用場景的不斷拓展，儲能控制策略將朝著更加智能化、精細化、協同化的方向發展，為構建清潔低碳、安全高效的能源體系提供有力支撐。
