前言
您是否在光伏項目現場遇到這樣的狀況:
帶了個十字螺絲刀發現是一字螺絲,螺絲刀完全放不進去,更別談擰螺絲了。\
發現直流端子有問題,結果只帶了個老虎鉗,重新制作個端子累的滿頭大汗。
接交流線纜要用到內六角,結果發現自己帶了個內六角但是規格不一樣或者就帶了個螺絲刀用不上。
以上都是準備工作做的不足,準確來說是工具準備的不充分;為了避免這種情況的再發生,小固從前期勘察到后期運維,整理了最詳細的工具清單,以后去現場一定要帶上。
一、前期勘測

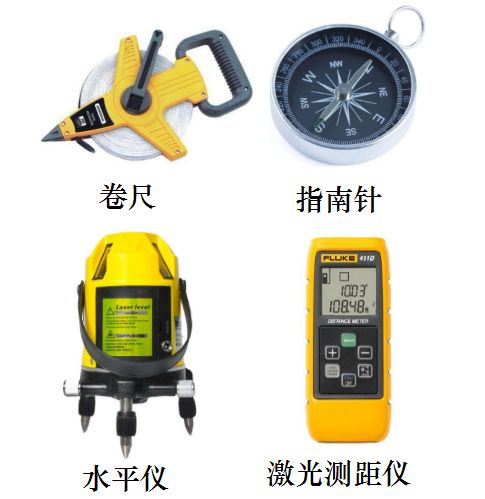

工具:卷尺、指南針、激光測距儀、水平儀、紙筆。

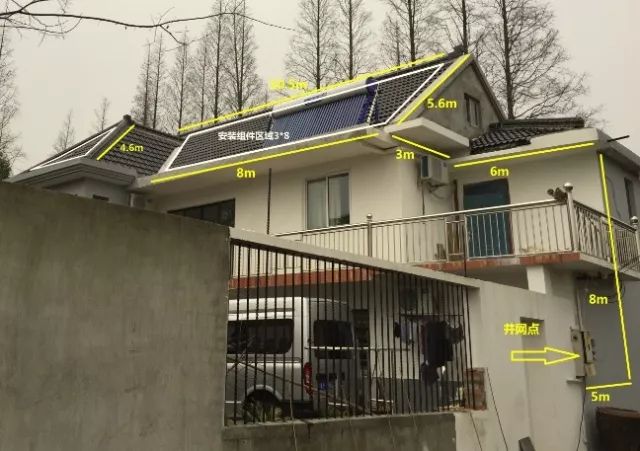

勘測要點:
·???????? 詢問建筑產權及年份。
·???????? 查看屋面類型,測量屋面朝向及方位角;利用指南針和Google地圖。
·???????? 測量屋面傾斜角度,用卷尺量出屋面寬度和房屋寬度即可得到屋面的傾斜角度。
·???????? 測量組件安裝的面積,注意規避陰影遮擋,女兒墻、熱水器、周邊建筑(以及規劃)等對組件的遮擋。
·瓦屋面注意瓦片類型、瓦片尺寸,注意記錄主梁、檁條的尺寸和間距。彩鋼瓦注意是梯形、直立鎖邊、角馳結構以及彩鋼瓦的荷載能力。
注意并網點的位置,單相220V還是三相380V還是升壓并網。逆變器、配電柜安裝的位置(走線短、通風好等)。
二、項目施工篇

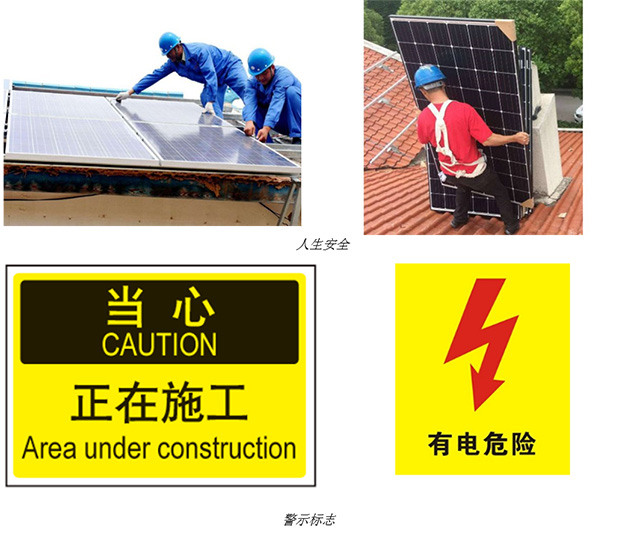

一、人身安全和警示標志

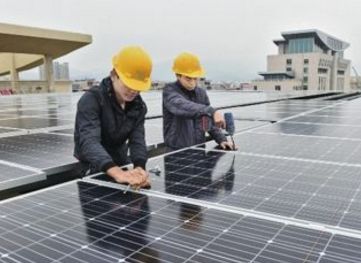

人上屋頂一定要佩戴安全帽,防止高空物體墜落;如果上斜屋面或較高的屋頂建議穿上防滑鞋并佩戴安全繩。
二、組件、支架施工

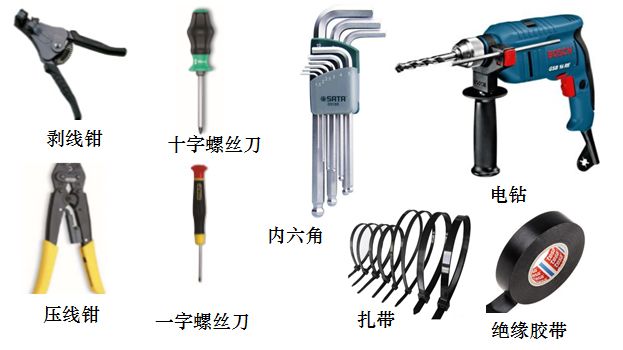

工具:吊裝工具(腳手架)、扎帶、活動扳手、電動工具(套筒、)、內六角一套、螺絲刀(一字、十字)、絕緣膠帶、剝線鉗、壓線鉗、老虎鉗、萬用表等。
必備工具
壓塊固定
三、逆變器施工
①逆變器背板安裝
在墻上或支撐架上打孔,把背板固定。(電鉆、螺絲刀),再把逆變器掛到背板上。

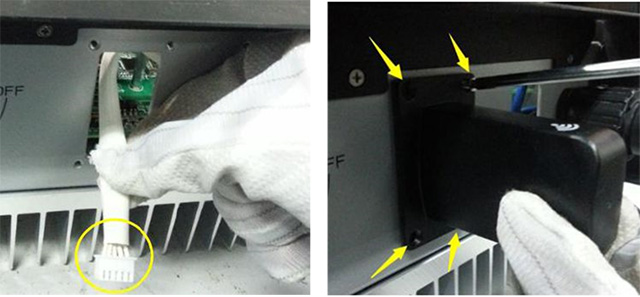

②逆變器通訊模塊安裝
接頭與RAK模塊(GPRS或者WIFI)對接,確保接牢;使用十字螺絲刀固定RAK模塊四周螺絲,安裝完畢。
③逆變器交流接線:單相機使用內六角,三相機使用一字螺絲刀進行線纜的固定。

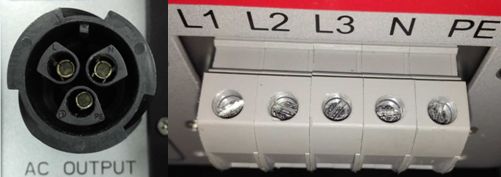

單相機(NS&DNS)&三相機(SDT&DT)交流端子
四、施工完成后,需要進行以下三步
· 安裝完畢檢查:清理現場,如電纜線、剩余材料。

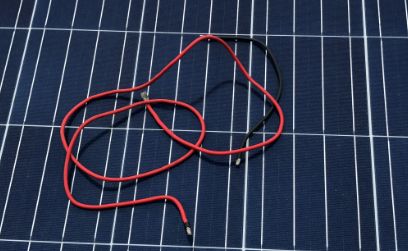

遺留在板子上的線纜
· 并網調試
光照良好的時間,接上直流端子,合上交流開關,查看逆變器是否能夠并網發電。

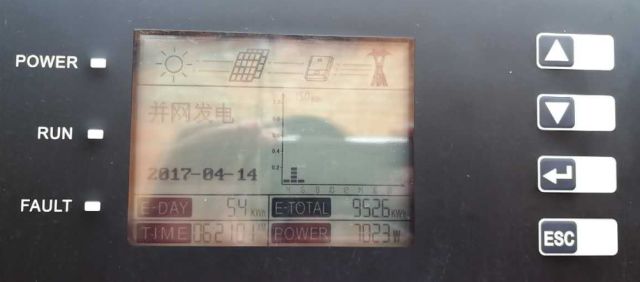

逆變器并網發電
· 監控調試
若是GPRS通訊方式,注冊電站即可;如是wifi或數據采集器,先要對wifi或數采進行配置,再注冊電站,再通過手機查看是否可以看到電站的發電情況。
三、后期運維篇

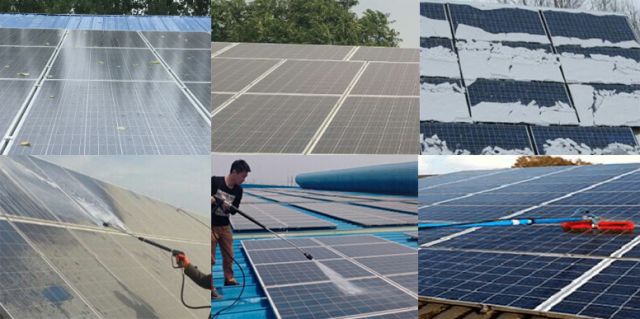

1.清洗工具:灰塵可以用水(水槍)沖洗 ,鳥糞油污用抹布小心擦拭干凈;積雪可以用拖把拖走。
遮擋與清洗

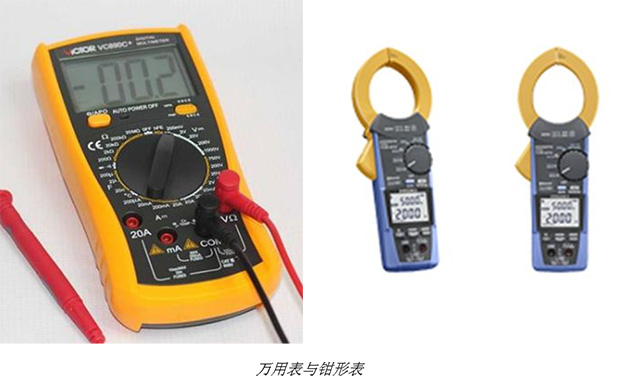

2.萬用表/交直流兩用鉗形表
鉗形表可以在工作的時候測量線路中的電流值。萬用表可以測量電壓的大小和線路的通斷情況,還可以測對地電阻的大小。
3.便攜式EL測試儀

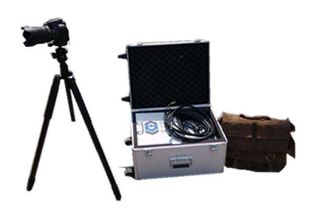

便攜式EL測試儀
EL檢測儀是光伏電站檢測設備,能夠準確檢測出光伏太陽能板內部質量問題,包括:斷柵、隱裂、破片、碎片、虛焊、燒結網紋、黑芯、黑邊、混檔、低效率片、邊緣過刻、PID、衰減、熱斑衰減等狀況,如下圖。
詳細參照文章《光伏系統系列運維工具-EL測試儀》

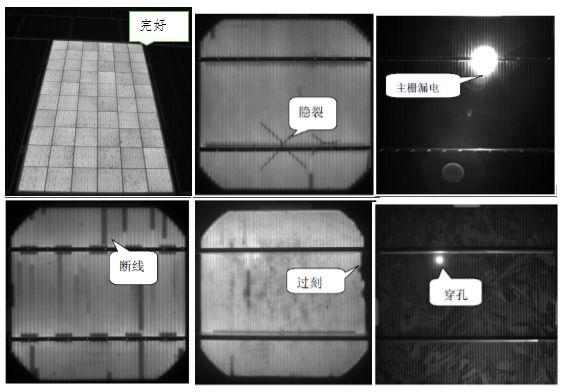

EL測試儀檢測圖形

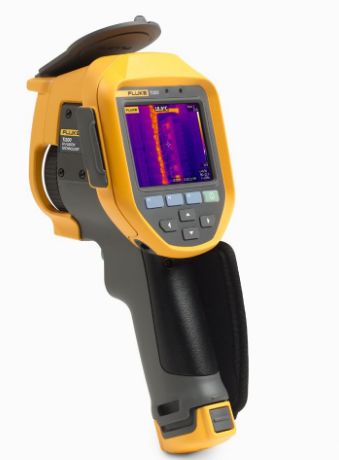

4.手持式紅外熱成像儀
紅外熱成像儀也是檢測組件缺陷的設備,它通過熱成像不同的顏色反映組件不同的溫度。熱成像儀還可以用來檢查逆變器、連接器等。

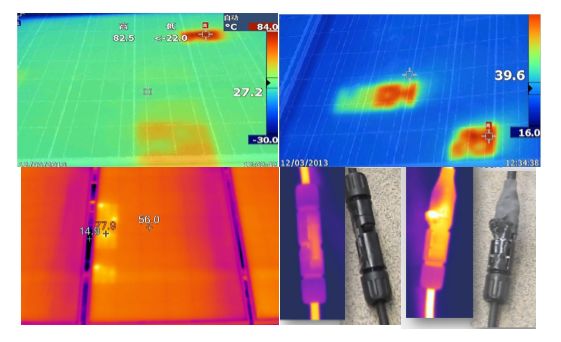

熱斑&焊帶虛焊&組件插頭連接不緊密
總結
“工欲善其事,必先利其器。”干光伏配備了專用工具,不僅能在前期勘查、項目施工、后期運維中提高效率,節省人力成本和時間成本,還能提升電站質量,創造更大的收益。文章不盡之處歡迎指正,也歡迎大家補充更多的光伏專用工具進來!
