前言

眾所周知，逆變器是光伏系統的關鍵先生。小固曾推出《史上最全并網光伏逆變器參數詳解》，針對重點參數做出技術解讀。

在儲能項目中，逆變器、電池等關鍵設備構成了系統的核心單元。

作為逆變器設備及解決方案供應方，小固針對單相儲能、三相儲能，儲能轉換器（DC耦合、AC耦合）等目前市場上多款儲能產品，本文將對儲能逆變器參數、應用形式、配置方法進行詳細介紹。

溫馨提示：本文內容翔實，參數詳解涉及九大類：直流輸入?yún)?shù)、電池參數、輸出參數（并網）、輸出參數（離網）、通訊情況、基本參數、逆變器保護、逆變器效率、法規及標準。

一、為什么選擇安裝儲能逆變器？

·         提高更高的自用比例。白天，光伏發的電供負載使用，多余的電儲存在電池里；晚上，光伏不發電，電池的電給負載使用，達到不用電網或少用電網電的目的。

·         在電網停電的時候或者電網不穩定的時候，可以自動切換到電池供電的模式，這個切換時間是非常短的（UPS效果），負載可以繼續使用。

·         雙向儲能的功效—光伏可以給電池充電，同樣的電網的電也可以給電池充電（電費較低的時候）；這樣可以用電池調開峰谷電價差或當作備用電源來使用。

·         純離網工況下也可以使用，帶動一定功率大小的負載工作。

二、儲能逆變器的技術參數

以最常用的單相儲能機型為例。

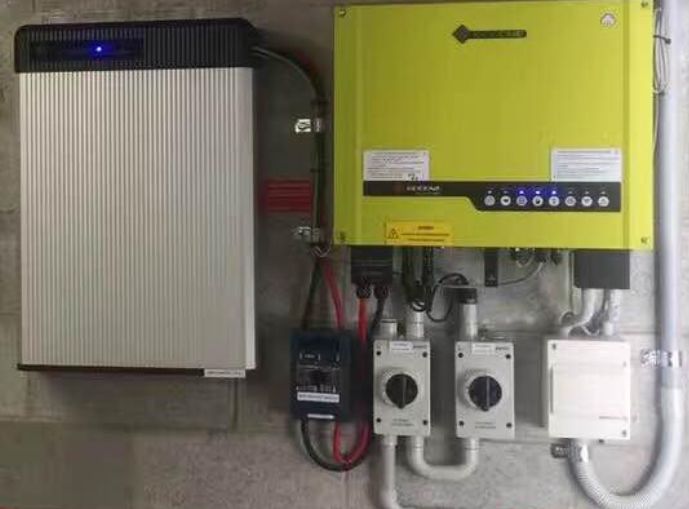

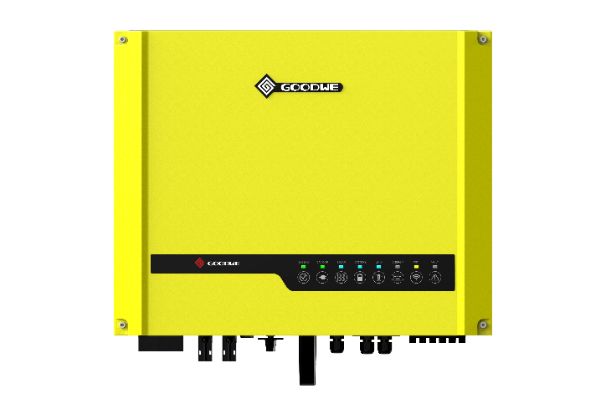

ES單相儲能逆變器外觀

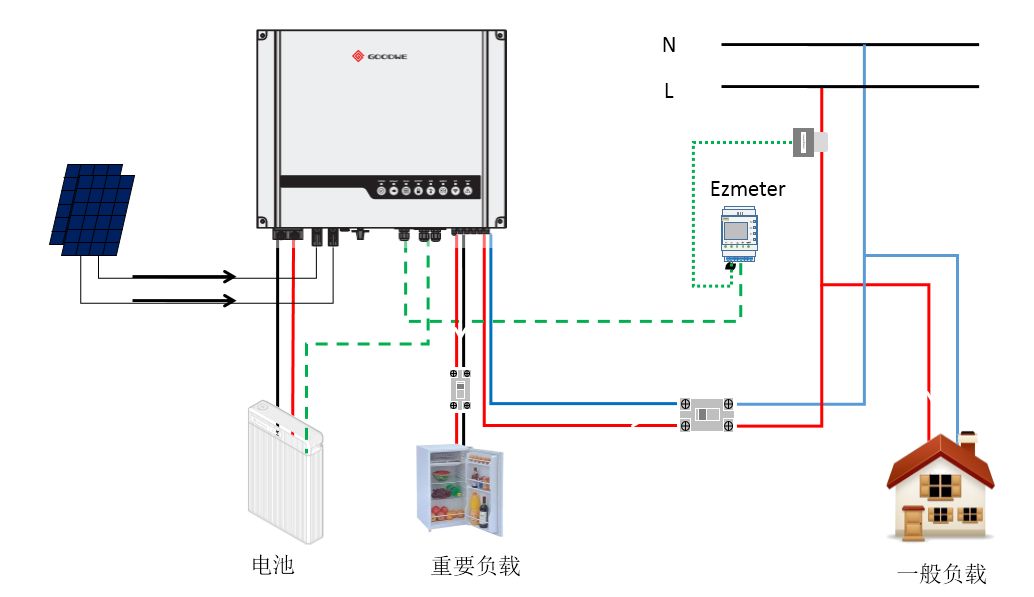

ES儲能機的接線

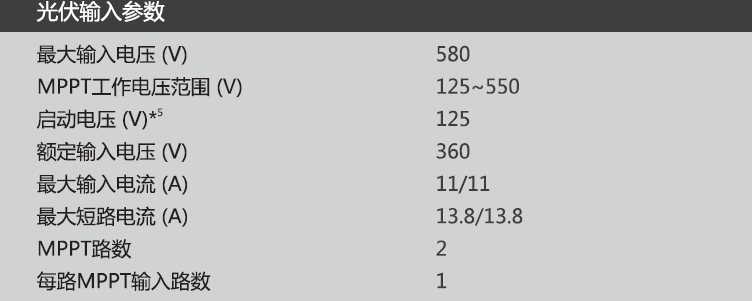

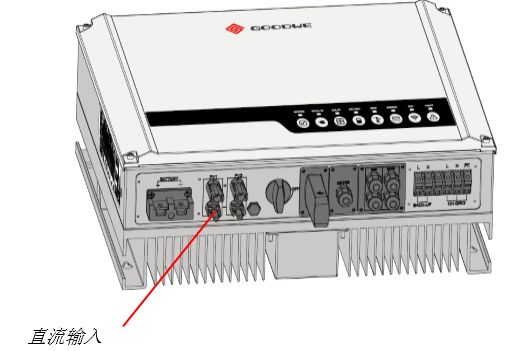

1、直流輸入?yún)?shù)

小固解讀：儲能機直流側共2路輸入組串，2路MPP追蹤，每串最大輸入電流為11A，最大輸入電壓為580V，MPPT工作電壓范圍為125~550V，在組串?dāng)?shù)量設計的時候，要考慮到到組串的開路電壓不要超過580V（考慮現場極限溫度），工作電壓在125~550V之間，建議額定工作電壓在360V；若采用285W的板子，建議使用20~22塊，組件容量為5.70~6.27kWp為宜）。

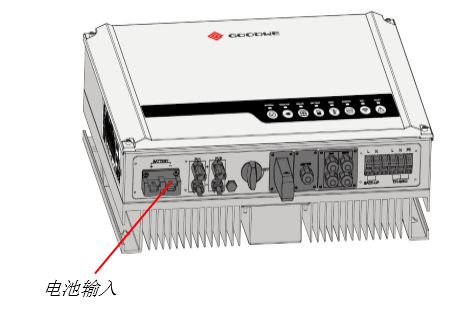

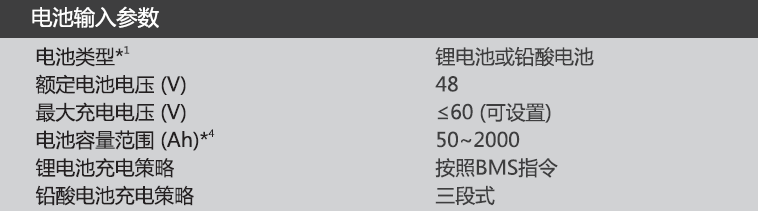

2、電池參數

電池的電壓為48V（額定電壓），如果用戶使用了2V，12V等電壓的鉛酸電池，可以通過串聯多塊電池的方式得到48V的電壓。

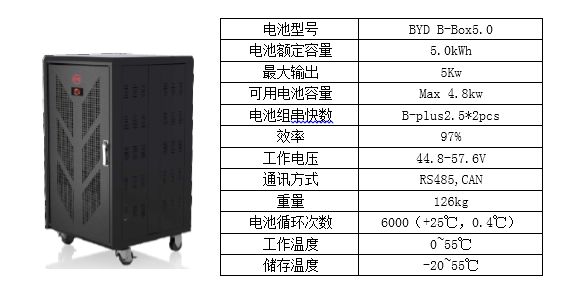

BYD鋰電池參數

電池的容量跟電池的數量、單塊電池的安時數有關，在選擇電池容量的時候要合理選型，最常見的辦法是根據用戶側的負載大小、用電時長來計算電池容量；如果負載比較大或者用電情況復雜，可以考慮到儲能機1~2天光伏發電的能力來配置電池。

電池的選型一般要考慮電池的壽命、放電深度、循環次數等因素，鉛酸電池價格較為便宜，但是電池的壽命相對較短，DOD深度較低，且鉛酸電池組充放電沒有BMS協議管理，存在不一致性，可能出現電池鼓包等現象，故不推薦使用； 鋰電池價格較為昂貴，但由于有BMS協議進行充放電的管理，一般壽命較長，固德威儲能機兼容比亞迪（BYD）、LG、中興派能等大品牌的鋰電池廠家。

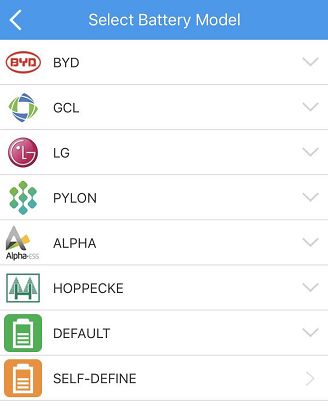

APP電池選型界面

電池的接線：ES電池輸入的充放電電流可達直流100A，考慮到電池到逆變器的參數，一般選用25mm2的直流線纜。

直流線纜（25mm2銅芯線纜）

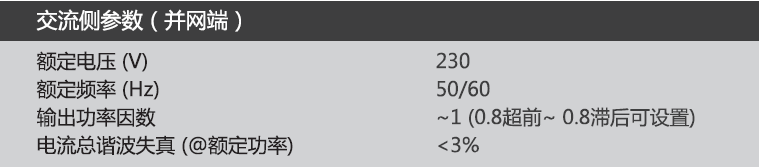

3、輸出參數（并網）

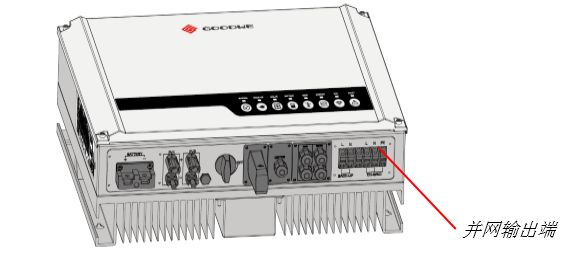

儲能逆變器有兩個輸出端：

一個是并網輸出端，又叫on-grid 端；

另一個離網輸出端，又叫back-up輸出端。

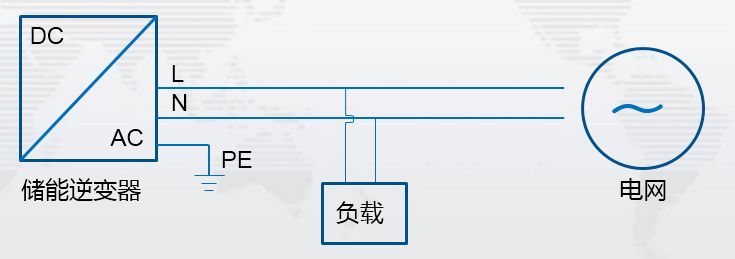

并網輸出端一定要接電網才有輸出，在并網端和電網之間可以接負載，叫做并網端負載；

當電網斷電的時候，這些負載不能工作（防孤島保護）。當電網有電的時候，光伏會優先供負載使用，光伏不夠的時候，電網予以補充，對負載的容量沒有限制。

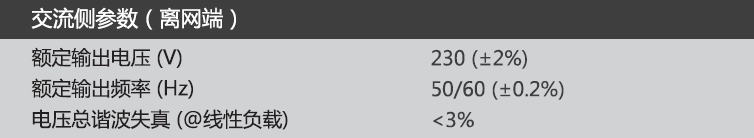

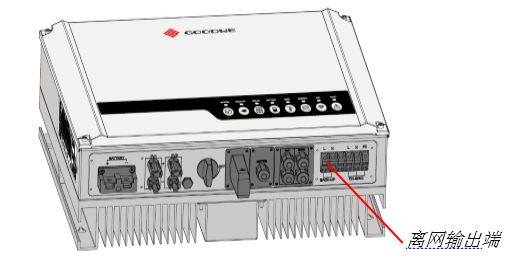

4、輸出參數（離網）

而離網輸出端（back-up輸出端），Back-up端輸出電壓為220/230V， 只能接負載，對于常見的負載都可以接入，負載功率受到逆變器功率的限制，一般5kW（GW5048D-ES）逆變器離網端最大輸出不超過4.6kW，接單個感性負載不超過1.5kW，總的感性負載不超過2.5kW。

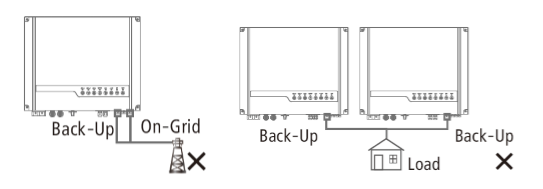

同時還必須注意以下事項：離網端不能和并網端接在一起。多臺儲能機的離網端也不能接在一起。

在備用模式下，back-up由電網供電，突然電網斷電會自動切換到電池供電，并離網切換時間小于10ms，UPS級別響應時間，屬于不間斷電源；而很多逆變器廠家的儲能逆變器為EPS，屬于應急電源，切換時間只是小于5s。

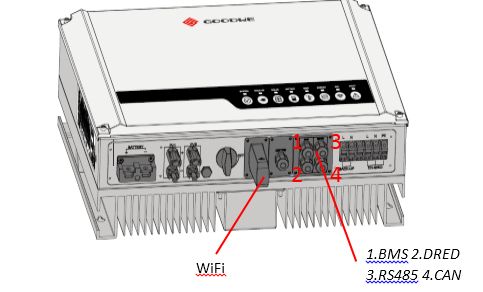

5、通訊情況

·      1接BMS協議通訊，逆變器自帶3m的通訊線，默認CAN通訊；

·      2為DRED接口，澳洲電網要求；

·      3為RS485接口，可做第三方監控；

·      4為預留接口。

WiFi模塊可實現本地配置，逆變器沒有按鍵和顯示屏，需要通過手機APP或平板連接逆變器的solar-wifi進行相關工作模式的設置，同時WiFi還可以像并網機一樣可實現遠程監控。

Ezmeter口接Ezmeter表，線長10m，由固德威提供。電表通訊為RS485通訊Ezmeter表可監測本地負載的情況，還可以實現防逆流的功能（不往電網送電）。

6、基本參數

散熱方式——無風扇，自然散熱，超靜音（＜25dB），低損耗；

安裝方式—壁掛式安裝，含背板。

防護等級——IP65 （可以戶外安裝使用）

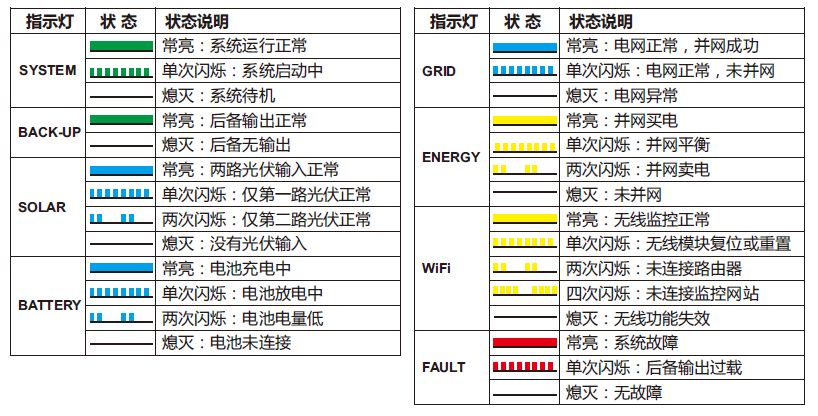

·         人機交互—LED燈，APP控制，逆變器上共有8個LED等，分別代表SYSTEM 、BACK-UP 、 SOLAR 、BATTERY 、GRID、 ENERGY 、WIFI、 FAULT ，每個燈含義如下：

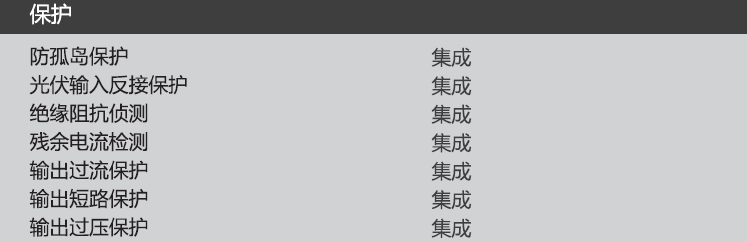

·         逆變器保護

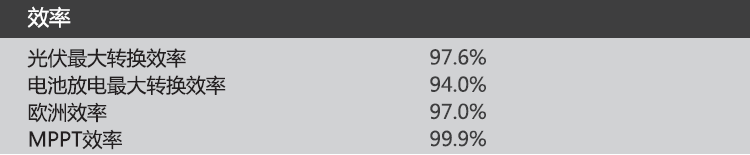

7、逆變器效率

小固解讀：逆變器的效率是很重要的，同時逆變器的穩定性、保護、電磁干擾能力、輸出電壓冗余、短時過載能力、諧波諧振也是非常重要的，為此國家或者行業制定了相關法規和標準，如第③條。

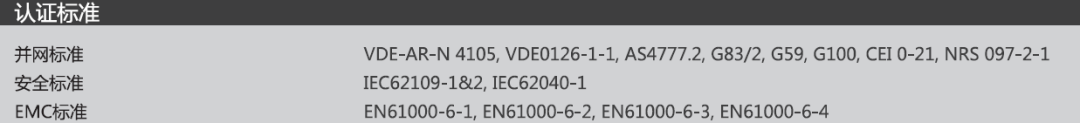

8、法規及標準

小固解讀：逆變器要并到當?shù)仉娋W(wǎng)，必須符合當?shù)氐牟⒕W(wǎng)標準，安全標準和EMC標準；目前國內暫時還沒有關于儲能的標準，并網的標準對儲能逆變器有諸多不適用。期待關于儲能的法規和補貼能夠早日到來。

總結

儲能逆變器的技術參數是逆變器性能和應用方式最直接的體現，上述內容對儲能逆變器的參數進行了詳細的介紹，后續有機會小固還會對某些特別內容進行更加細節性的剖析，也歡迎大家提出您對于儲能逆變器技術參數的理解，或者您想要的儲能產品或技術。
