前  言

對于大型工商業和地面電站項目，逆變器和數據采集器之間一般會采用RS485、PLC的監控方式，從數采到控制室，一般會采用網線、GPRS、光纖等。

其中光纖環網傳輸由于其更高的安全性、傳輸速率和長傳輸距離，成為更好的選擇。

光纖環網：通過光纖把各個光伏光纖終端盒連接起來組成環網，交換機通過網線與數據采集器連接。當環網中的任一光纖出現中斷時，對于主站接收數據沒有影響，不會出現通訊斷鏈、數據丟失的情況；并且光纖的傳輸相對速率更快，傳輸距離能夠達到20km。

光纖環網示意圖

光纖環網的使用，大大提高了通訊的穩定性，能夠保證更安全正常的通信，這對于電站的正常運行起到了非常重要的作用。

本文將向您介紹兩種光纖環網解決方案，包含選型、安裝、接線方式及不同方案的應用對比和注意事項等，歡迎提問。

解決方案

從光伏逆變器至數據采集器分別使用RS485或PLC的通訊方式，再由光纖的形式到后臺。固德威光纖環網共有兩種方案，分別對應的產品為SCB1000和SCB2000。

方案一：SCB1000光伏通信箱

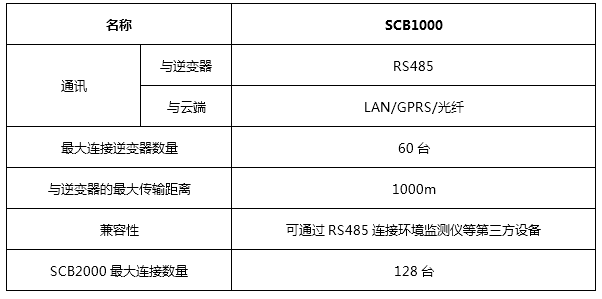

* 技術參數：

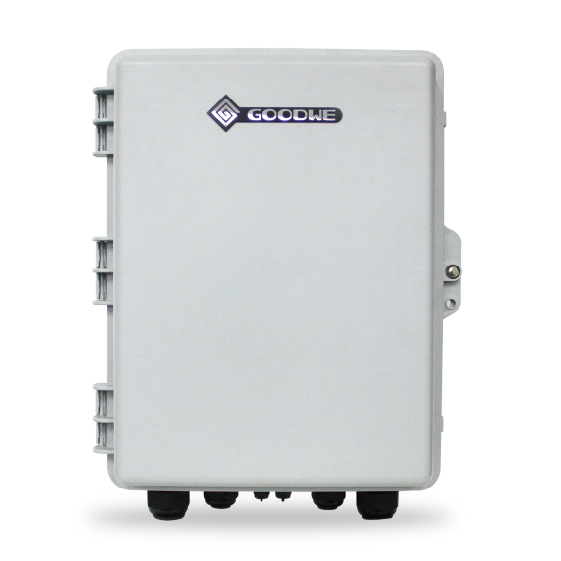

SCB1000光伏通信箱是固德威自主開發的光伏系統監控產品，主要應用于大型工商業或地面電站項目。SCB1000光伏通信箱內部集成Ezlogger Pro數據采集器、光纖環網交換機，組網方便靈活，接入云平臺，輕松實現光伏子陣設備的集中管理。

* 光纖形式：

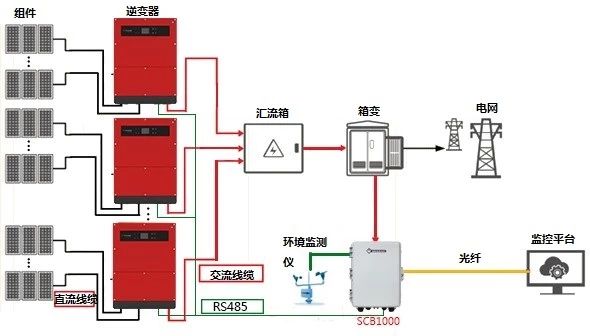

單光纖版

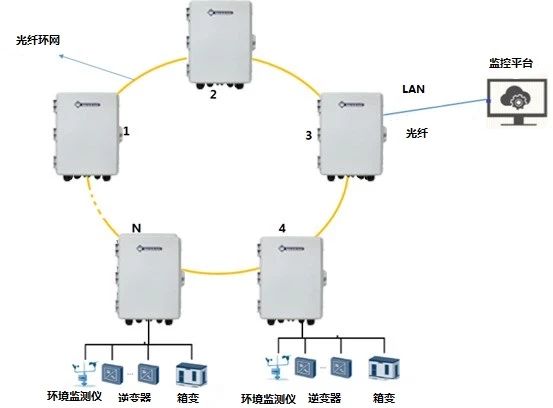

多機光纖環網

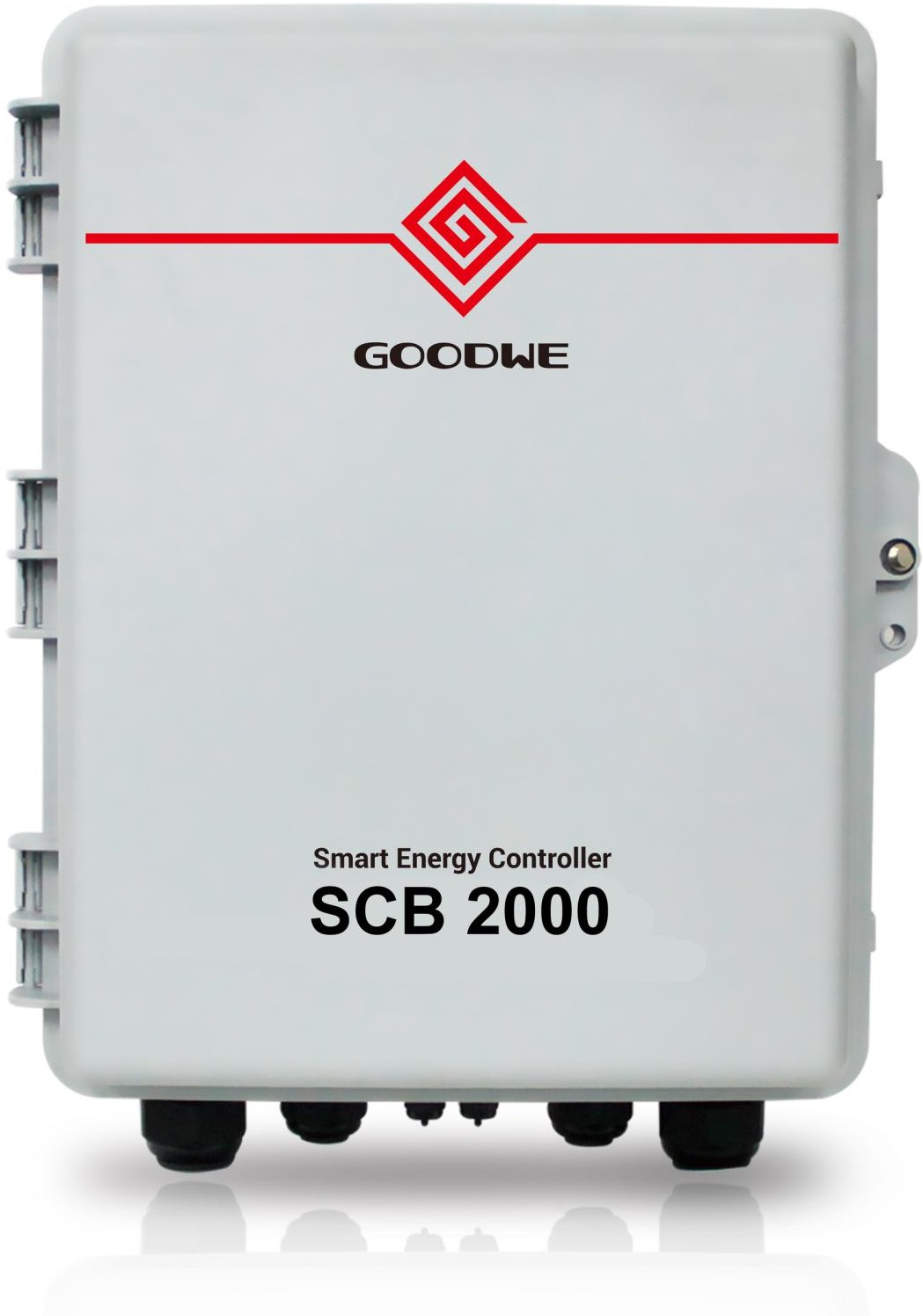

方案二：SCB2000光伏通信箱

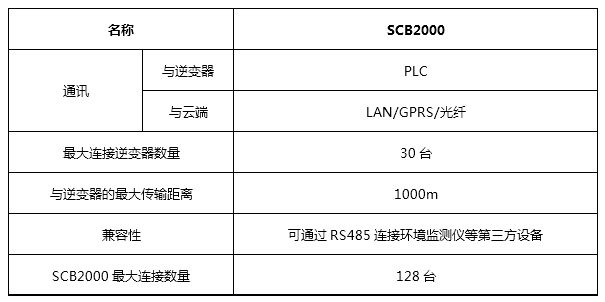

* 技術參數：

SCB2000光伏通信箱與固德威逆變器配合使用，可以實現PLC的通訊方式，主要應用于大型工商業或地面電站項目。SCB2000光伏通信箱內部集成了PLC通信板、Ezlogger Pro數據采集器、光纖環網交換機。

注：LAN和GPRS版本SCB2000不支持光纖環網功能。

* 光纖形式：

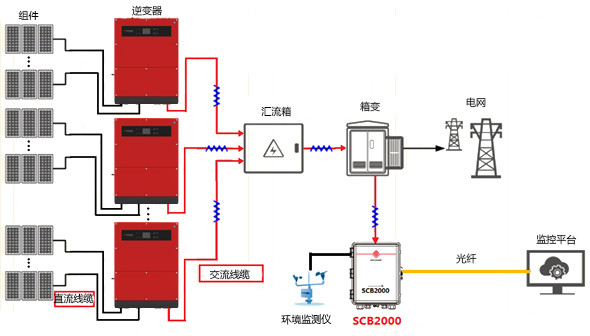

單光纖版

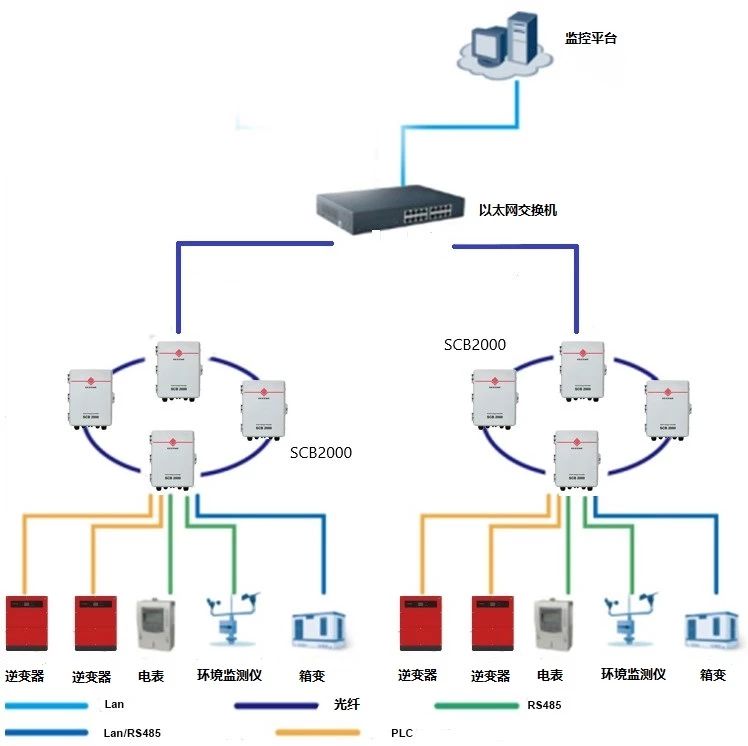

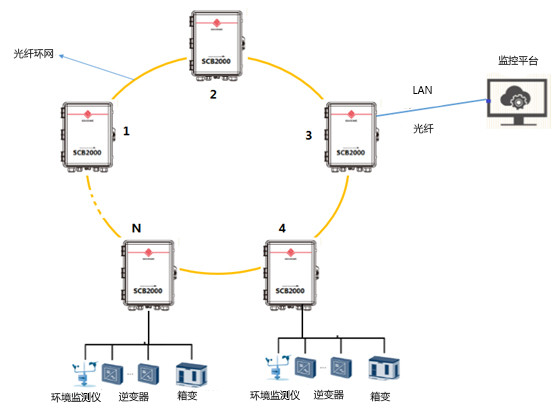

多機光纖環網

SCB1000，2000注意事項

1、采用PLC電力線載波通信方式，對系統的接線要求：

由于采用PLC通訊，相應變壓器側不能同時接入感性負載，且SCB2000只能監測對應變壓器下接入的逆變器。箱變側需預留一路220V空氣開關，接至SCB2000的電源輸入；從逆變器并入箱變的低壓母排側引出三相線通過熔斷開關，接至SCB2000的電源斷路開關。

通信箱安裝方式為掛墻，支架安裝，抱桿安裝，水平安裝，防護等級為IP65。建議客戶室內安裝，箱變內部有空間可安裝在箱變內部。

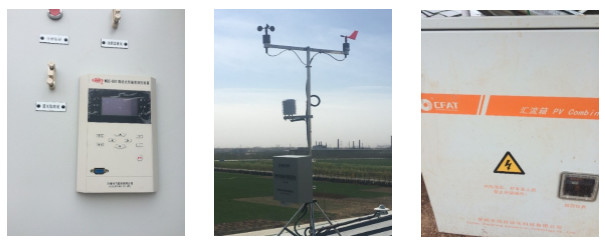

EzLoggerPro第四個RS485口可接入第三方設備。常見第三方設備有：箱變測控裝置，環境監測儀，匯流箱監控等。

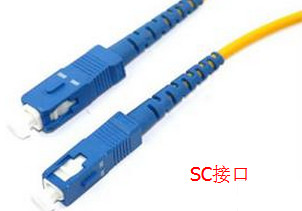

2、光纖交換機集成光模塊單元，為單模單纖，光纖接口SC（藍色大方口），中心波長1310/1550nm;傳輸距離20KM。

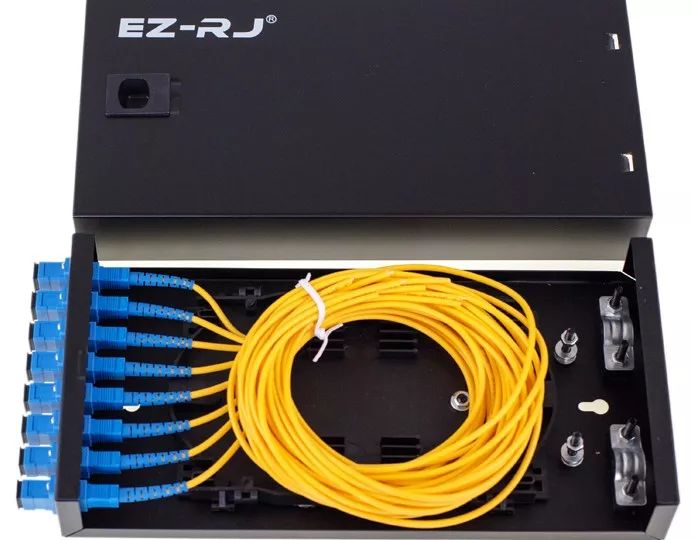

3、接入環網交換機端為跳纖，從光纖熔纖盒中引出，SCB不包含跳纖及熔纖盒，需要業主自行購買。

4、目前電站每個子陣一般都會在箱變處裝一個視頻攝像頭，由于交換機具有3個1000M以太網接口，可以把網絡攝像頭通過以太網直接接入交換機，交換機通過一個光纖環網把逆變器數據和視頻數據傳給站控后臺。

同個子陣內視頻攝像頭和V2數采IP地址需分配在同個網段內。

*交換機集成光模塊功能。

*光纖接線方式：

第一臺交換機的A口至第二臺交換機的B口

第一臺交換機的B口至第二臺交換機的A口

以此類推！

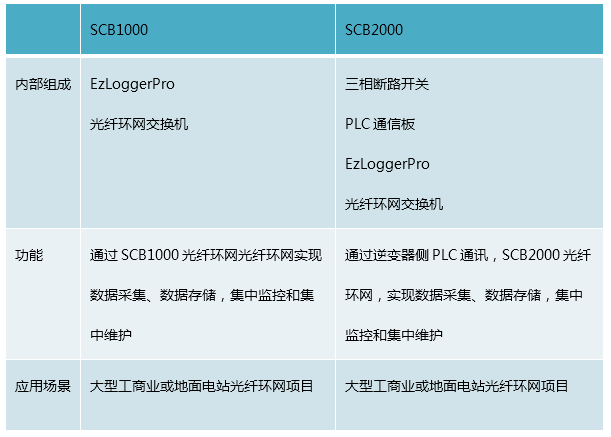

總結：
