眾所周知，“并網難”作為光伏人心里的痛，有各種各樣的癥狀：

戶用項目因?yàn)槭掷m(xù)原因暫時無法辦理并網的；

工商業項目房租產權問題無法安裝雙向電表的；

變壓器容量限制，不允許再有新增并網的；

政策原因不允許并網接入的；

電力公司不給并網的……

然而還有一種情況——具備消納能力而選擇自發自用的，這廣泛存在于中小型工商業項目中。因?yàn)?b>在用戶側，光伏目前是最便宜的電力形式！今天小固向大家介紹的，就是這樣一個小而美的案例——通過防逆流系統完成全部自發自用。

一、項目信息

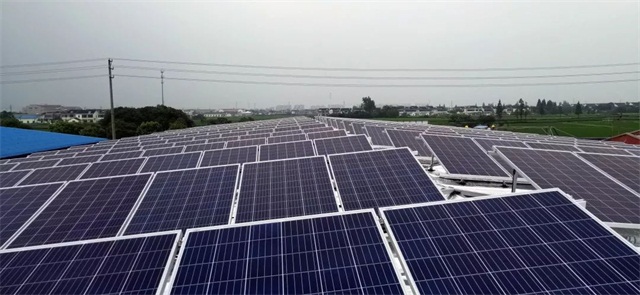

項目地點：張家港市

該項目裝機容量共100kW，自發自用率100%，項目單瓦成本4元左右，在無補貼的情況下，該項目預計4~5年可收回成本。

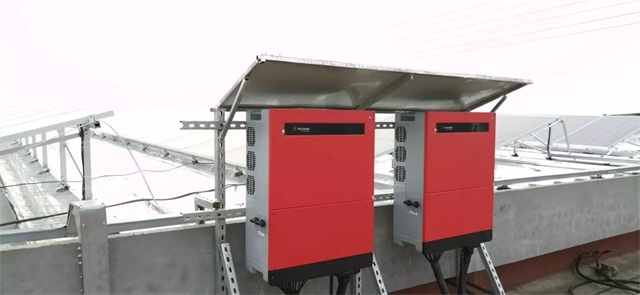

項目采用固德威GW50K-MT逆變器共2臺，逆變器采用支架安裝。在逆變器頂部安裝了遮陽擋板，可以有效避免夏季陽光直射帶來的逆變器溫度過高而降載的問題，同時延長了逆變器的使用壽命。

逆變器距離箱變大約30米，距離不遠，無匯流箱，每個子陣的逆變器交流電纜單獨匯入箱變低壓側。

小固提示：無匯流雖然增加了交流線纜的成本，但是節省了匯流箱的設備成本和匯流箱的安裝成本，并且減少了光伏發電的損耗，提高了發電量。

消納能力

項目所在廠房為業主產權，廠房出租給某電動門制造廠，小型紡織廠等。

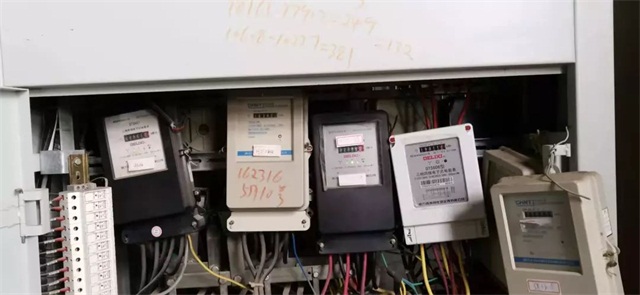

日發電500度左右，發電量不足時由電網供電，即光伏系統和電網并接一起向負荷供電。向租戶收取電費1元/度（當?shù)仉娰M(fèi)1.2元/度），電費收取有保證，業主收益穩定。

一手房租一手電費，業主表示很滿意

二、防逆流方案

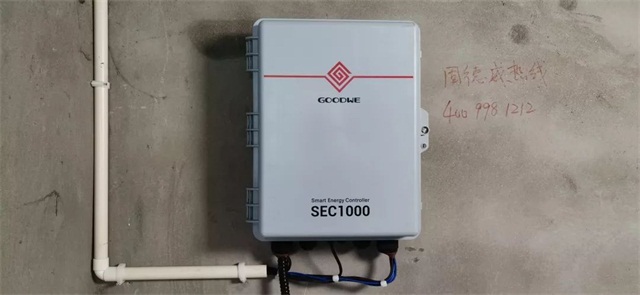

項目采用固德威SEC1000智慧能源控制器作為防逆流方案。

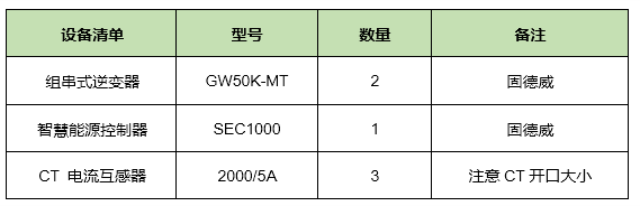

項目清單

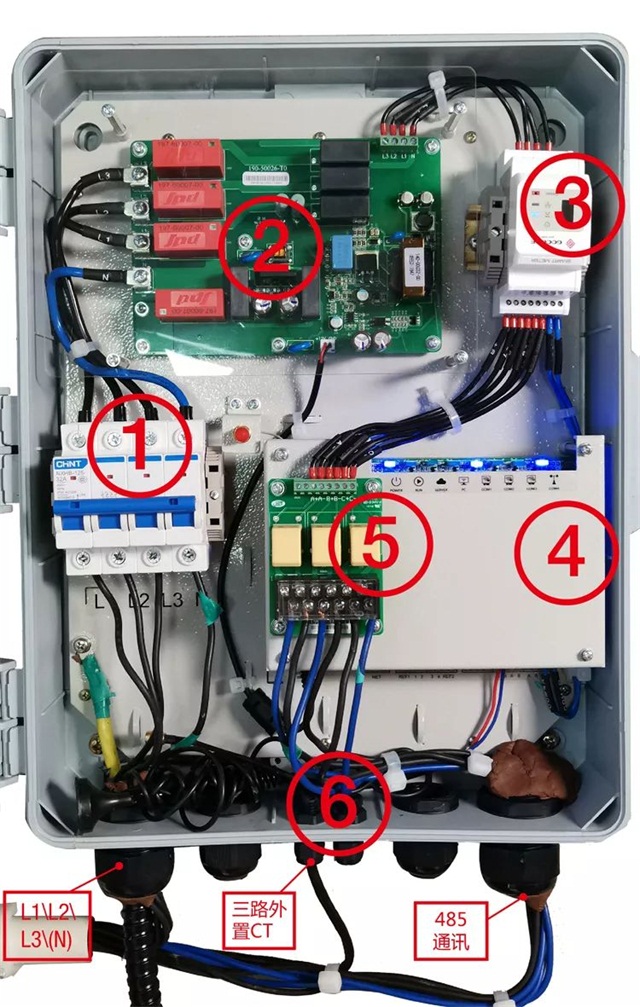

SEC1000內部結構圖

①4P空氣隔離開關：便于控制器斷電維護操作；

②SPS線路板：防雷/三線轉四線制/輸出DC12V給EzloggerPro供電；

③固德威三相電表：實時測定電壓、電流；四線制380V線電壓輸入，40mA規格電流輸入；

④EZLOGGER PRO:控制單元，實現箱內外數據監測通訊及控制；

⑤板載CT：實時電流變比，實現最大5A輸入，40mA輸出至電表；

⑥SEC1000箱體的測試電壓范圍：

線壓：AC100V-480V

相壓：AC60V-280V

測試電流范圍：0-5A

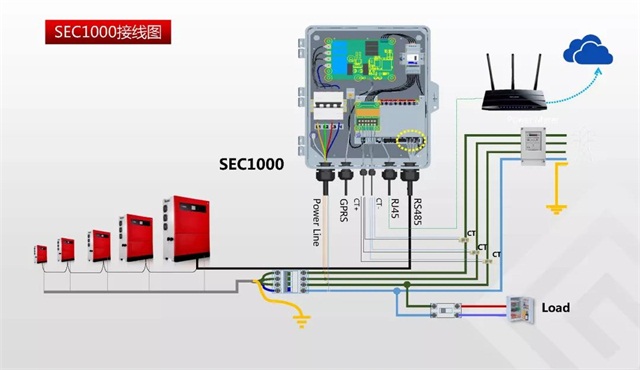

接線示意圖

注意事項：

1、CT的檢測點在靠近并網點的位置。

2、開口電流互感器安裝前必須將其二次與電表接好，確?；ジ衅鞫螞]有開路。

3、若現場一次母線為電纜，可進行帶電安裝，要求操作者熟練度高；若一次母線為銅牌，要求做好絕緣防護措施。

4、安裝互感器時，鐵芯切面處不得有雜質、灰塵等異物落入，以免影響互感器性能。

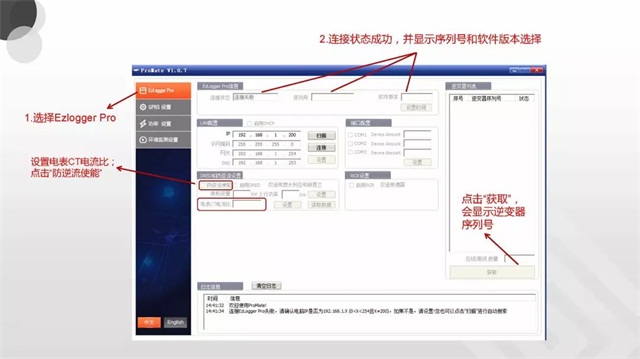

三、防逆流功能設置

后 記

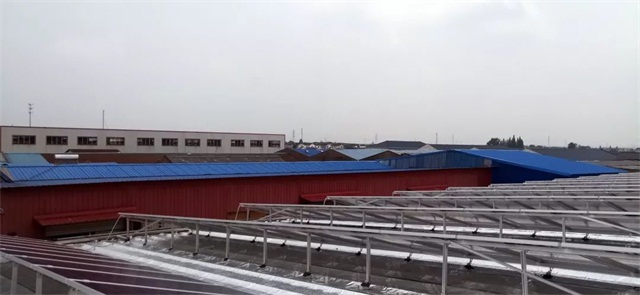

廠房二期

“看到那邊的屋頂了嗎？”業主曹先生說，“組件價格降了，這個月抓緊在那片也鋪上！”

小固提醒：這次一定要運用好超配哦，固德威50K-MT 逆變器最大直流輸入功率 65kW，理論上可超配 1.3倍，采取一切姿勢降本增效。

事實上早在2017年10月，就印發了《關于開展分布式發電市場化交易試點的通知》，提出分布式項目可以進行“隔墻售電”，?一模式被認為是未來分布式光伏最大的競爭力。

今年6月27日，國家發改委再次下發了《關于全面開放經營性電力用戶發電用電計劃的通知》。發用電計劃全面放開，全面隔墻售電還會遠嗎？
