01前  言

隨著光伏平價時代的到來，如何降低系統成本、提高光伏收益率成為投資者關注的一個熱點，固德威結合市場需求推出了HT 100/120kW逆變器，為客戶提供了更優、更多樣化的解決方案。

今天小固實地探訪了一個典型的工商業項目，基于此電站分享一些工商業電站的設計思路以及電站中一些優質建設細節。

02項目設計思路

項目位于蘇州萊克電氣大陽山工業園，項目設計容量為2.86MWp，共使用7128塊組件，27臺固德威GW100K-HT逆變器，組件和逆變器分布在6個屋頂，采用自發自用、余電上網的方式，共分6個并網點接入原配電間隔；預計首年發電量可達331萬度，項目回收期約5年。

萊克電氣成立于1994年12月，2015年05月在上交所主板上市，萊克公司擁有LEXY萊克、bewitch碧云泉、Jimmy吉米等多個自主品牌，2019年產值達57億元 ，產品遠銷120多個國家和地區。萊克全球研發中心擁有600多名工程師和設計師，設立了博士后工作站和國家級CNAS實驗室，每年申請技術專利200余項，累計擁有專利1600余項。此次萊克負責人跟總包方經過多層篩選最終確認使用固德威逆變器。

03光伏電站建設細節

1、組件及支架

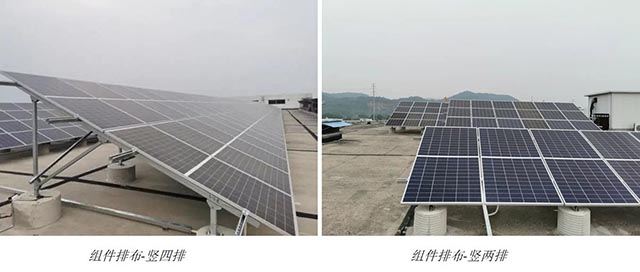

項目屋面形式均為水泥屋面，最大限度地利用屋面面積和支架，組件采用豎四排、豎兩排的形式。

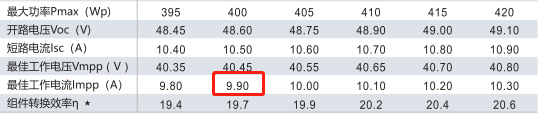

現場采用400W/435W兩種規格的雙面雙玻組件，雙玻組件的成本僅比單片組件高0.1元/瓦不到，但是可以提升超過5%的增益，對于消納好的項目實際上是劃算的。雙面組件的增益主要來自背部電流增益，加上背部的發電增益，測算組件的最大電流不超過15A，小于固德威100kW逆變器最大組串電流，不會造成電站發電損失和故障。

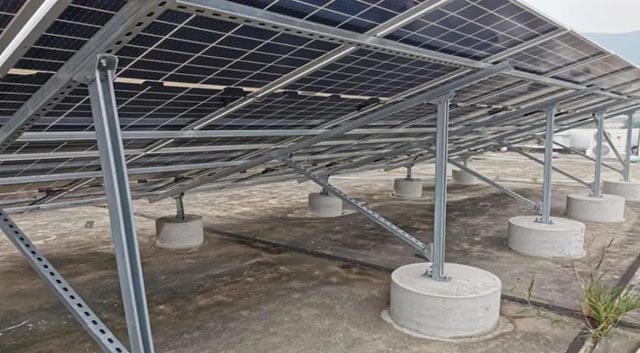

組件采用φ300圓柱體的水泥墩，結構上稱承重力更好，支架為鍍鋅鋼支架，采用常規斜撐結構。

組件支架

2、逆變器

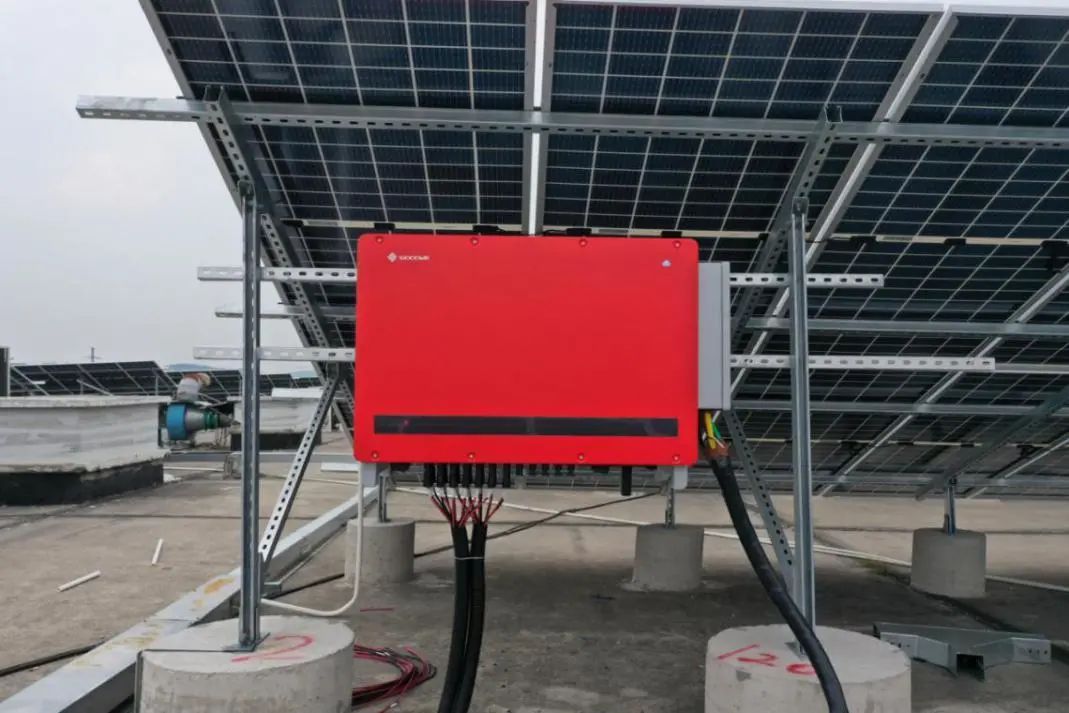

逆變器采用固德威GW100K-HT機型，該設備具備10MPPT，20路輸入，實際該臺逆變器使用16路輸入，每路接18塊400Wp組件，組件容量為115.2kWp，考慮到組件是雙面組件和傾角安裝，控制超配比為1.15。逆變器盡量靠近組件陣列安裝，項目現場中的逆變器安裝在組件支架上，一方面減少直流線纜的長度，避免更高的直流損失，另一方面組件提供了遮陽和雨水對逆變器的影響，還節約了逆變器單獨做支架的成本。

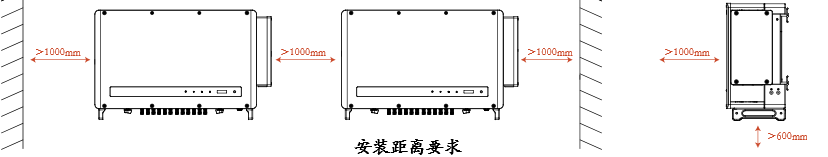

逆變器安裝在組件支架上，要注意逆變器底部預留的接線空間，一般來說不低于60公分以上。

3、電纜

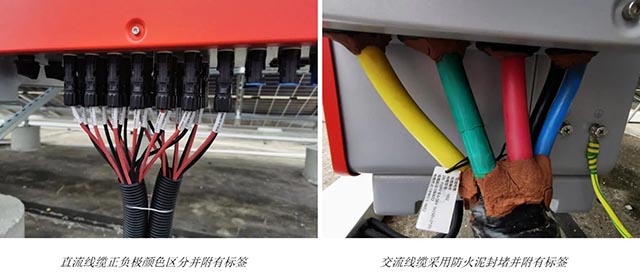

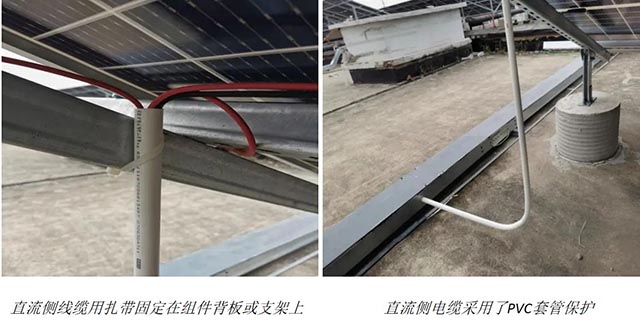

直流電纜多為戶外鋪設，為了更好的做到防潮和防曬，現場采用了套管的形式，依然采用PV 1-F 1*4mm2的線纜；交流電纜采用了知名品牌的鋁合金線纜，型號為YJHV-0.6/1kV-3*150+2*70mm2，固德威GW100K-HT交流側最大可接入300mm2電纜，兼容鋁合金電纜，由于交流側采用鋁合金線纜，交流側的線纜成本低于直流側，逆變器更靠近組件側不光減少了發電量損失，還節省了電纜成本。

4、防雷與接地

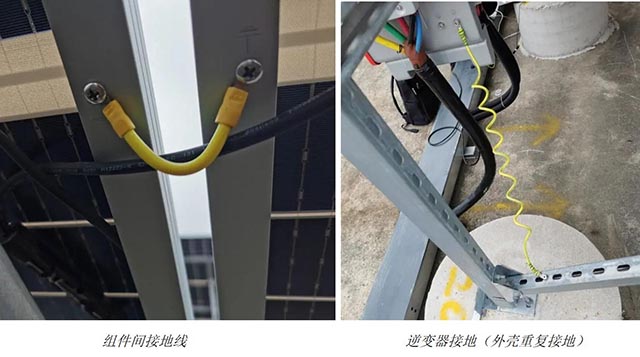

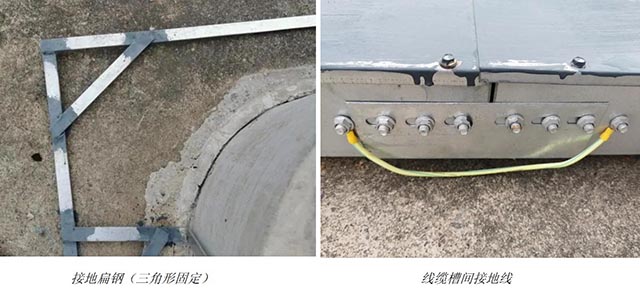

在電站的建設過程中，接地的質量可能會直接影響整個項目的安全性、可靠性?，F(xiàn)場組件之間采用黃綠接地線連接，組件周邊通過接地扁鋼連接，線纜槽也有多處防雷接地措施。

5、電站監控

逆變器采用GPRS無線通訊方式，無需布線，逆變器數據直接傳到固德威的云平臺，業主可通過固德威SEMS平臺進行電站展示、數據查看，固德威售后人員和運維人員通過平臺或手機端提示進行電站故障判斷和現場運維。

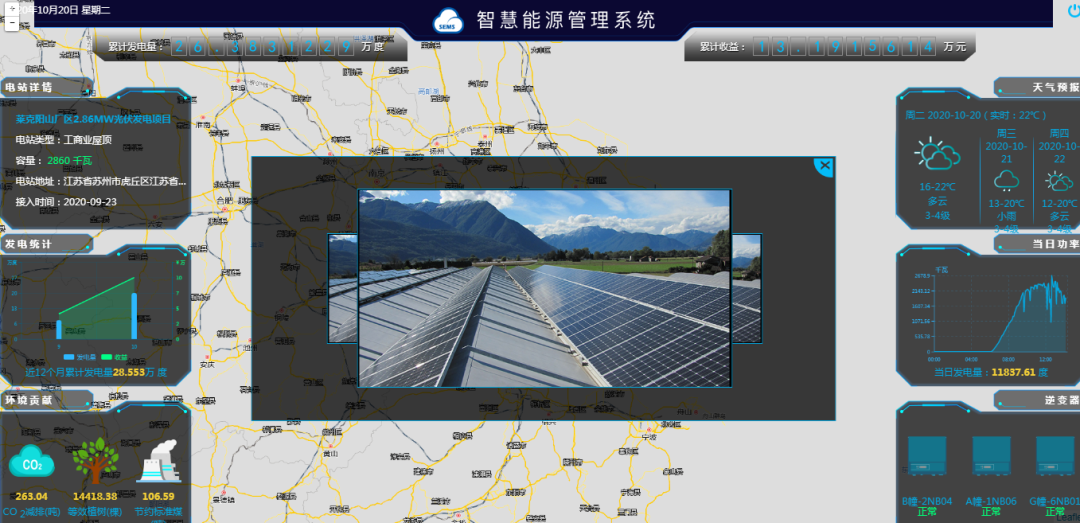

SEMS大屏

未來的工商業電站會在成本、收益、安全和運維上尋找最優解，固德威HT產品具備完善可靠的解決方案，具備降本增加、安全可靠、運維方便等多個特點，最近小固會再去跑幾個HT項目，分享給大家。
