前言

之前有客戶咨詢小固，新裝的光伏電站在并網時，交流并網柜內的塑殼斷路器在分閘的時候會出現異常飛弧現象，這是不是逆變器引起的？

結果顯然不是，從客戶提供的現場照片來看，這是一只倒進線安裝的塑殼斷路器。在更換型號安裝后，該現象消失。

這期我們來詳細介紹下常見微型斷路器、塑殼斷路器的接線安裝和選型，由此可知為什么有的斷路器不可以倒進線。

什么是倒進線？

正常情況下，電網電源側在上，負載側在下，上進下出。

倒進線即斷路器下方為電源進線，上方為負載出線。

由于逆變器作為發電側，通常在斷路器接線時，采用下進上出的方式，這似乎可以節省物料、安裝空間和降低施工工作量。然而，微型斷路器一般都不可以倒進線（下進上出）。大部分國產型號的塑殼斷路器也不支持倒進線。

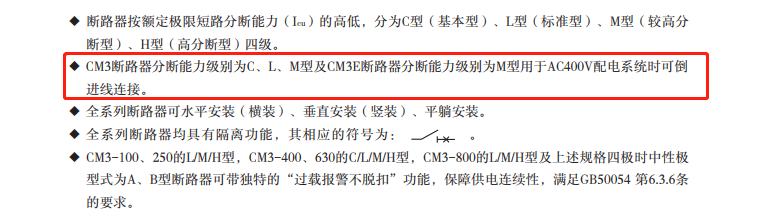

因此，在實際施工時，需要參考具體型號的產品手冊或與廠家聯系，下圖是某斷路器規格書內的相關說明：

滅弧原理

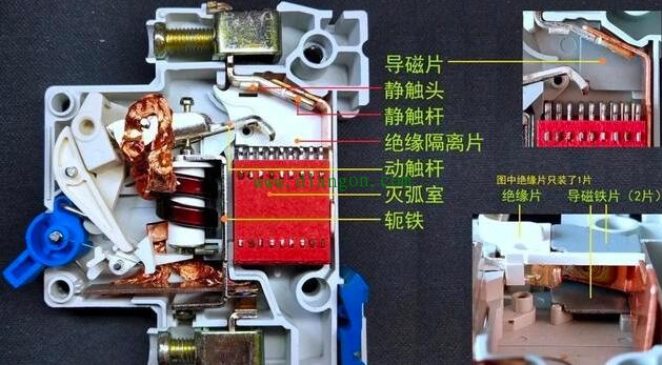

通常微型斷路器的內部結構：

在回路過流時，斷路器的雙金屬片（由兩種金屬組成，不同金屬的溫度曲線不同）在受熱后向一側彎曲從而引動機械部分使其斷開動靜觸頭；而短路保護的原理是當大電流流過，內部線圈產生磁場牽引斷開動靜觸頭。普通合閘操作，即通過機械傳統機構，使得彈簧儲能，為分閘提供動力。

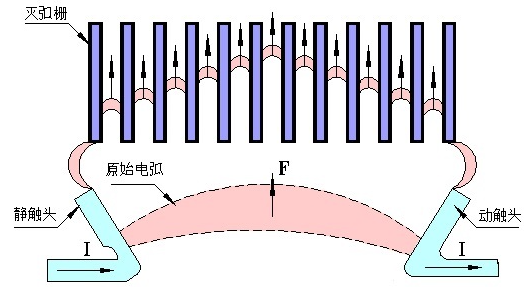

回路在開斷過程中，空氣被擊穿電離后，產生大量的熱。微型斷路器通常采用金屬柵片滅弧，采用金屬柵片產生的感應磁場形成電磁動力，將電弧吸入金屬柵片，切割電弧，在交流電過零點及近陰極效應，達到熄滅電弧的目的。

電流過零后，靜觸頭變?yōu)樾玛帢O，其附近的陽離子還存在，于是對新陰極發射電子產生了阻擋作用。其結果在很短的一段時間內，阻止了起弧，這段時間長度大約為150微秒。

為什么不能倒進線？危害是什么？

1、結構上，上進線時電源經過連接板-靜觸頭-動觸頭-軟連接-保護系統（雙金屬和電磁鐵）-連接板；而下進線則是電源線-連接板-保護系統-軟連接-動觸頭-靜觸頭-連接板。

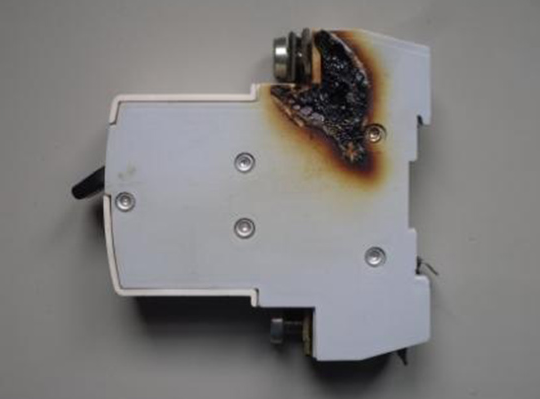

開斷時，電弧雖然大部分進入滅弧室，但有一部分帶電的游離氣體向動觸頭連接部分移動，相見游離氣體接觸時，就可能發生相間短路。另一方面，下進線的雙金屬，保護系統、軟連接、公共轉軸一直處于電源電壓下，使得絕緣件老化，產生相間爬電等事故。

2、下進線時，由于回路內帶有電磁鐵線圈等元件，阻抗相對于上進線也會更高，所以開斷時暫態恢復電壓也更高，熄滅電弧也越困難，容易引起擊穿或電弧重燃，造成開斷失敗。

因此，如果在設計斷路器時，加大觸頭的開距，提升相間距離，使用更好的相間絕緣，可以解決相間短路及恢復電壓等問題，因?yàn)橛辛朔謹嗄芰Φ脑６龋晕覀兛吹侥承┖腺Y品牌及部分國產品牌斷路器標稱可以倒進線。

可以把斷路器旋轉180度倒過來裝嗎？

這是不允許的，光伏電站的安裝規范不允許如此安裝（這也和斷路器內部結構有關）。

總結

光伏電站內的交流匯流柜，在接線時需要注意斷路器上下側進線的問題。通常情況下建議選擇光伏專用或廠家標明可以倒進線接線的斷路器，同時注意倒進線時規定的使用電壓及開斷電流大小。未明確標明設備可以倒進線安裝的，需要與斷路器廠家確認后安裝，確保光伏電站25年運行安全。
