前 言

光伏系統中，除組件，逆變器等關鍵部件是影響發電的主要因素以外，交流線纜也是對光伏電站的整體盈利、安全、高效同樣起著重要的作用，本文將針對不同場景下的交流線纜選型進行技經分析。

案 例

光伏容量1.0368MW，使用450W組件，18塊/串，共128串，使用8臺100K逆變器，組件逆變器的容配比為1.3，光伏組串距離并網點平均距離為250米，假設工廠綜合電價在0.8元。

選擇導線截面積必須同時考慮四個條件：經濟電流密度、安全載流量、電壓損失和機械強度。本文將重點分析組串與并網點在固定距離情況下，不同的線纜選型（不同材料、不同規格）結合逆變器的不同距離影響的最終測算收益。

一、交流側采用銅芯電纜

1.1 逆變器安裝位置差異

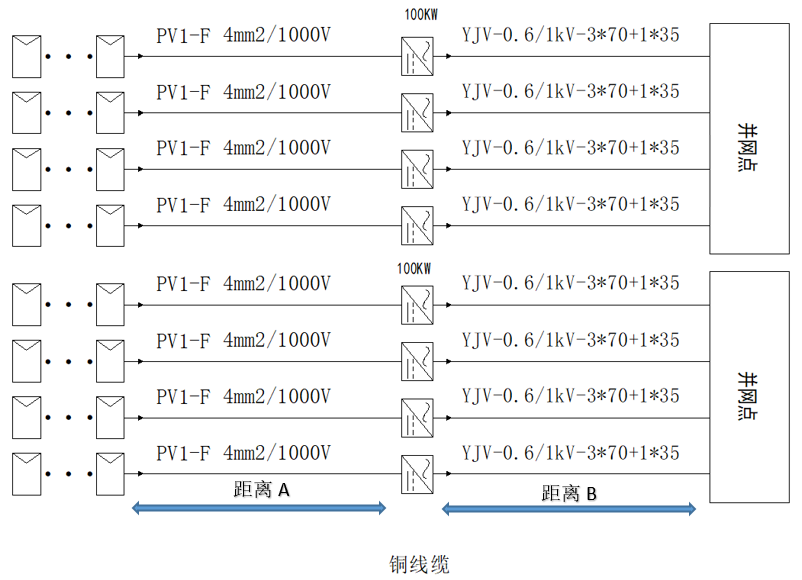

注：A表示：光伏組串距離逆變器的距離，B表示：逆變器距離并網點的距離

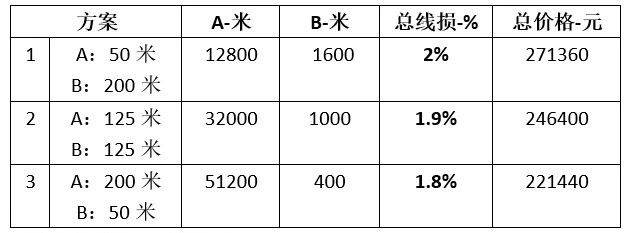

所有方案總線損按照如下計算得出

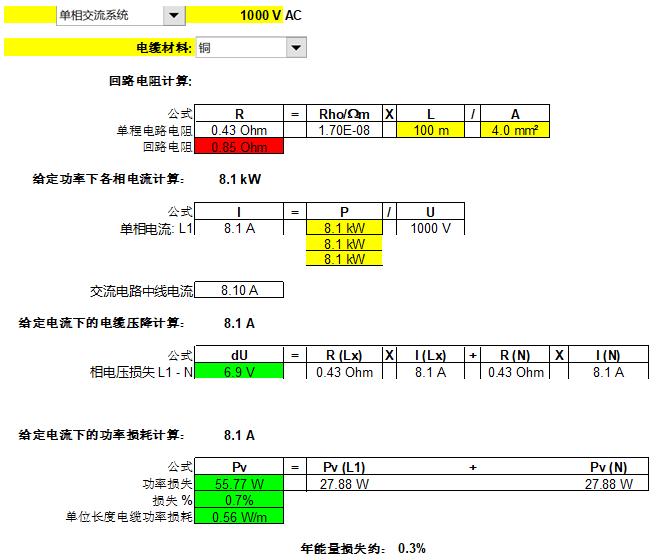

直流側線纜損失（方案1）

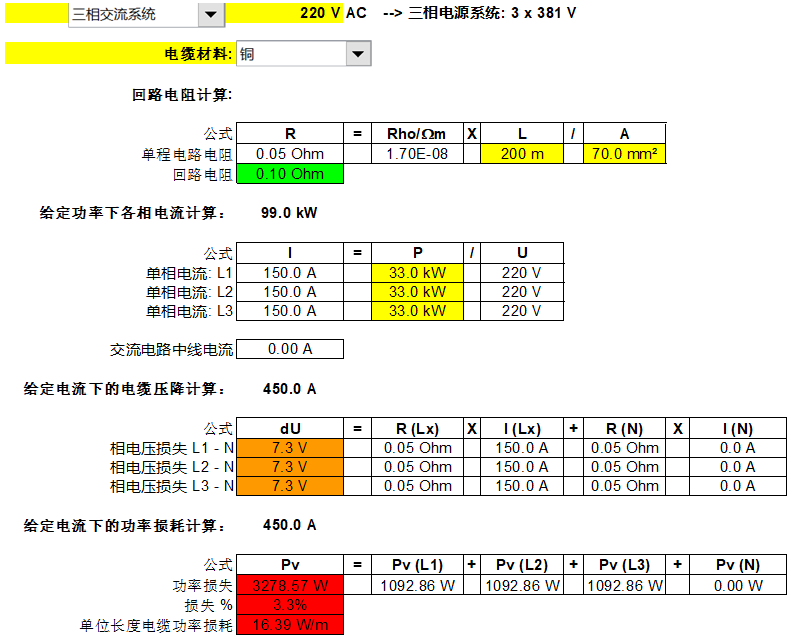

交流側線纜損失（方案1）

備注：70平方交流銅線纜價格144元/米，4平方直流銅線纜價格3.2元/米

小結：

1. 根據測算，逆變器反而是安裝在靠近并網點的位置，線纜及成本較低。

2. 主要的原因在于高功率組件的應用導致組串數量減少，而交流側銅電纜的價格上漲得厲害。

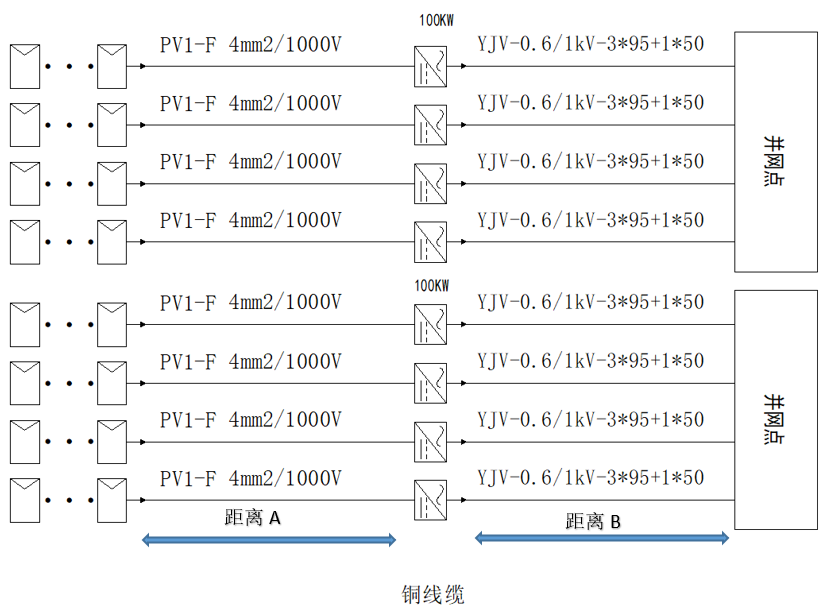

1.2 使用更高規格的銅電纜逆變器出線將原先70平方更換為95平方銅線纜

A表示：光伏組串距離逆變器的距離

B表示：逆變器距離并網點的距離

備注：95平方銅線纜價格196元/米，4平方直流銅線纜價格3.2元/米

方案1和方案3，線損差異0.3%，成本差異較大。

小結：

1. 當線纜規格提升一檔后，案例中隨著距離A的變大，總線損逐漸表大，總線纜成本逐漸變低。

2. 線損變大的原因是因為直流側線損不變的情況下，不同方案的交流側線損差異縮至很小最終趨勢按照直流側趨勢。

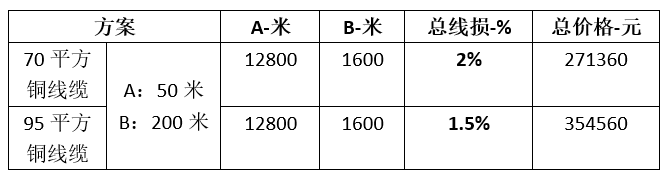

1.3 橫向對比差異（逆變器安裝位置固定，線纜規格不同）

選取線損差異最大的固定距離

線損差異0.5%，成本差異83200元

年有效利用小時數1000h地區

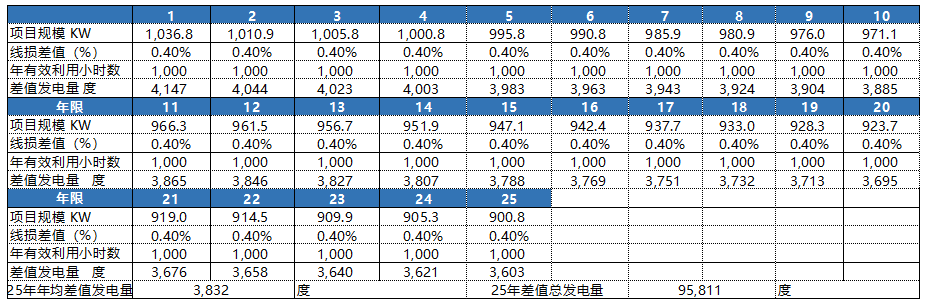

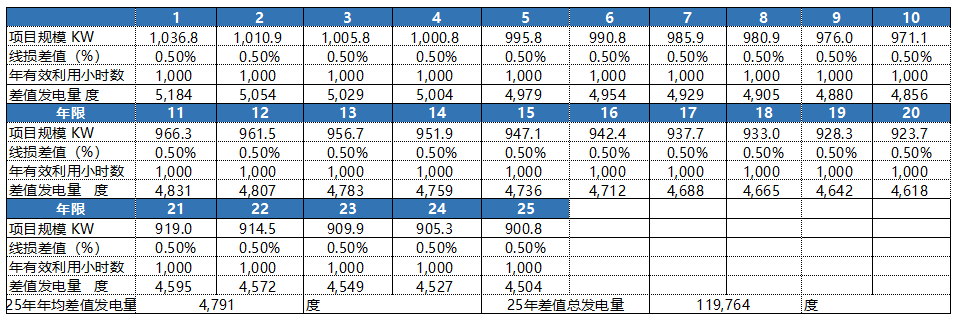

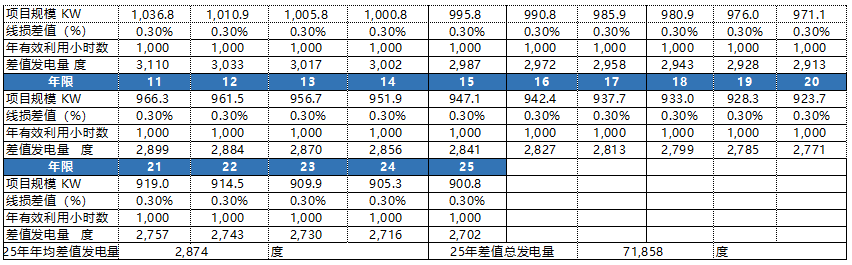

1）差值發電量

2）差值收益

小結：

年均差值收益3832元，初始成本差異83200元。收益率太低，使用更高規格的線纜有助于發電量提升有限，初始成本增加較大，因此不推薦將70平方銅線纜更換為95平方的方案。

二、 交流側采用鋁合金電纜

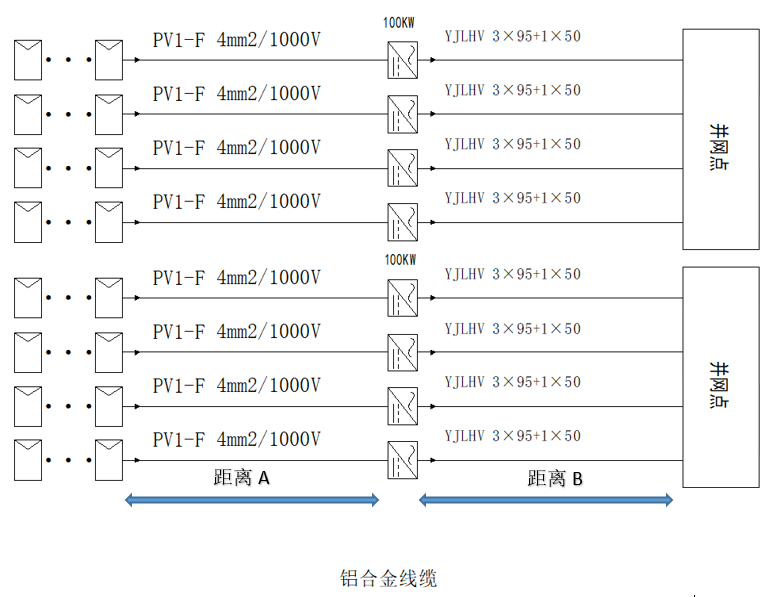

2.1 逆變器安裝位置差異

注：A表示：光伏組串距離逆變器的距離，B表示：逆變器距離并網點的距離

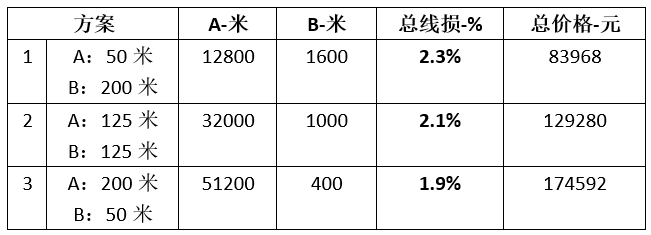

備注：95平方鋁合金線纜價格26.88元/米，4平方直流銅線纜價格3.2元/米

小結：

案例中隨著距離A的變大，總線損逐漸表小，總線纜成本逐漸變高。

方案1和方案3線損差異0.4%，成本差異90624元。我們來計算一下增加的投入/產出的情況

年有效利用小時數1000h地區

1）差值發電量

備注：組件首年按照2.5%衰減，其余按照0.5%。

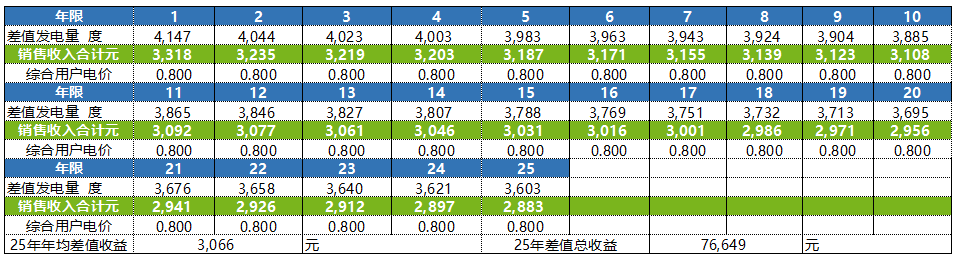

2）差值收益

年均差值收益3066元，初始成本差異90624元,收益較差。

小結：

使用鋁合金線纜時，推薦逆變器就近安裝在靠近組件的位置。

2.2 使用更高規格的鋁合金電纜

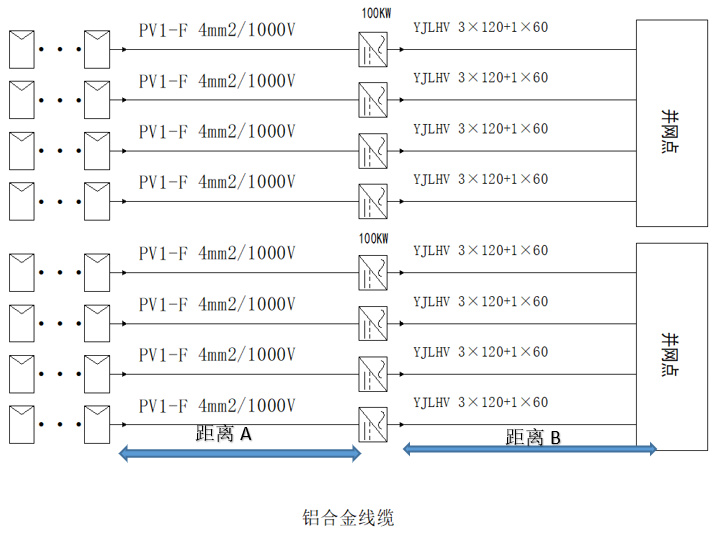

逆變器出線將原先95平方更換為120平方鋁合金線纜

A表示：光伏組串距離逆變器的距離

B表示：逆變器距離并網點的距離

備注：120平方鋁合金線纜價格33.88元/米，4平方直流銅線纜價格3.2元/米

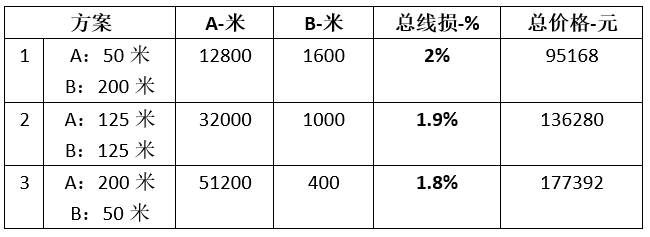

方案1和方案3，線損差異0.2%，成本差異82224元。

小結：

當線纜規格提升一檔后，案例中隨著距離A的變大，總線損逐漸表小，總線纜成本逐漸變高。（線損和成本趨勢與銅電纜上升一個規格后的趨勢正好相反）。

2.3 橫向對比差異（逆變器安裝位置固定，線纜規格不同）

選取線損差異最大的固定距離

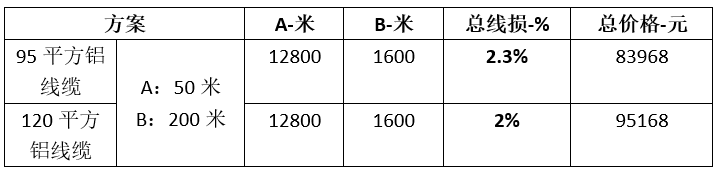

95平方和120平方，線損差異0.3%，成本差異11200元。按照不同地區進行技經測算

年有效利用小時數1000h地區

1）差值發電量

2）差值收益

年均差值收益2299元，初始成本差異11200元。約4.8年回收周期。

小結：

在成本可控的前提下，可以考慮將95平方鋁合金線纜更換為120平方的方案。

電纜的選型要在實際工程約束條件下（敷設條件及安全性等）選擇滿足要求的電纜，通過精密的計算選定最合適的電纜方案。
