目前大型地面電站或大型工商業分布式項目越來越注重項目的運維管理工作，傳統的電力監控SCADA系統偏向于自動化控制和監視，光伏區站控和集控系統具有更完善的數據分析和運維管理的功能。所以更多的電站開始建立自己的光伏區站控系統或者接入集控中心平臺進行電站的管理和運維工作。

而通過高壓并網的光伏電站，此類電站已經接入供電公司調度數據網，由供電公司統一監管。若這些電站要和第三方集控平臺通訊，那就需要采取一系列的網絡安全措施來保證光伏電站的網絡安全。

一、方案描述
光伏電站接入第三方集控中心需要考慮三個方面的技術問題，一是數據的采集，二是數據的傳輸，三是網絡安全的措施。
1.數據采集
對于大型地面電站和大型工商業分布式項目目前已經不允許光伏區使用GPRS、4G或Wifi等無線傳輸的通訊方式了。每個光伏區數據采集主要采用有線的形式通過數采設備集中采集。光伏區設備可以通過串口或以太網采用通用通訊協議和數采裝置通訊。其中逆變器不僅可以使用RS485串口通訊，也可以使用電力線載波通訊（PLC通訊），目前PLC通訊已然成為光伏電站的主流通訊方式。

對于光伏區的通訊，固德威有目前主要有三種產品可以使用，SCB1000、SCB2000和SCB3000智能通訊箱。

SCB1000通訊箱采用RS485串口通訊方式，可提供4個串口和1個LAN口，串口可接入逆變器、箱變測控、電度表、環境監測儀等采用標準modbus協議的第三方設備。LAN口負責將數據通過IEC104協議傳輸至站控系統和SCADA系統。

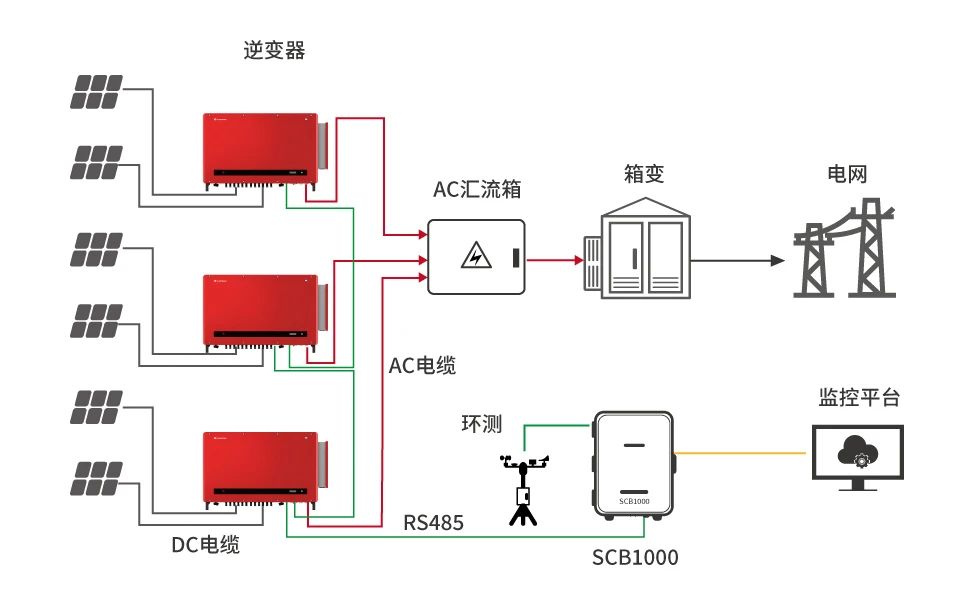

單一光伏方陣串口通訊拓撲圖

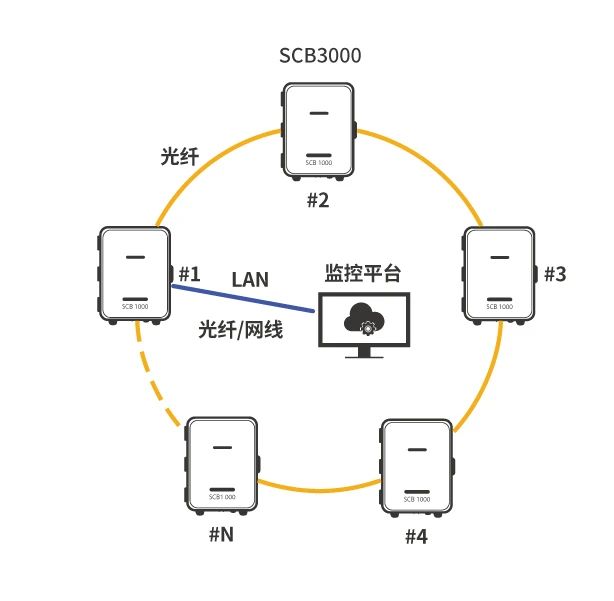

光伏區光纖環網組網方式

SCB2000和SCB3000通訊箱既可以使用RS485串口通訊方式可以使用PLC通訊方式，其中SCB3000的PLC通訊帶寬較SCB2000提高了一倍，最大可接入60逆變器，也可提供4個串口和1個LAN口，可接入友商逆變器、箱變測控、電度表、環境監測儀等采用標準modbus協議的第三方設備。LAN口負責將數據通過IEC104協議傳輸至站控系統和SCADA系統。

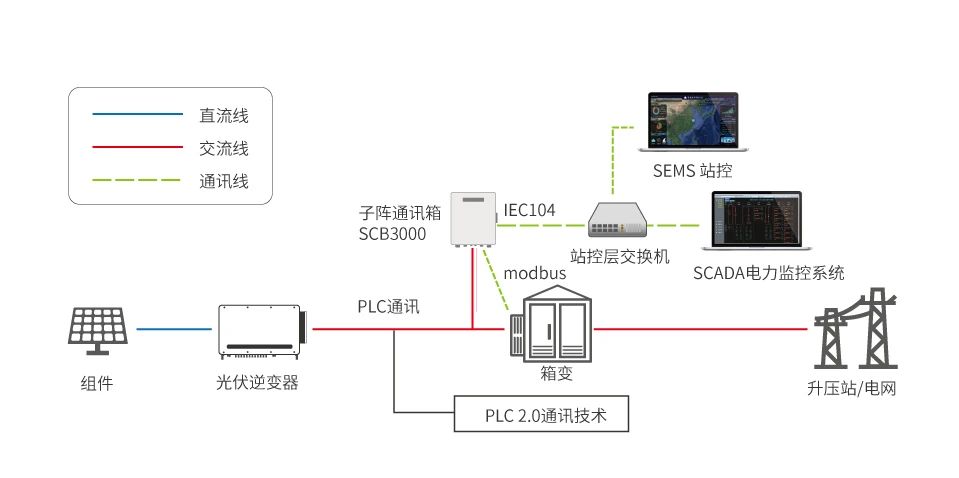

光伏區光纖環網組網方式

2.數據傳輸
光伏區逆變器、箱變測控等數據經SCB系列數采設備采集后通過光纖上傳至開關站或升壓站的光纖環網總交換機，站控系統通過光纖環網總交換機直接接入數采裝置，通訊管理機接入光纖環網總交換機將光伏區數據送至SCADA監控系統顯示。

當光伏區數據需要上傳至集控中心時，數據一般通過站內遠動裝置或單獨配置遠傳通訊管理機將數據上送至集控中心前端數據接入服務器，前端數據接入服務器經橫向隔離、防火墻等網絡安全設備后傳輸至后端數據發布服務器，最后經公網傳輸至集控中心服務器。（見網絡拓撲圖）

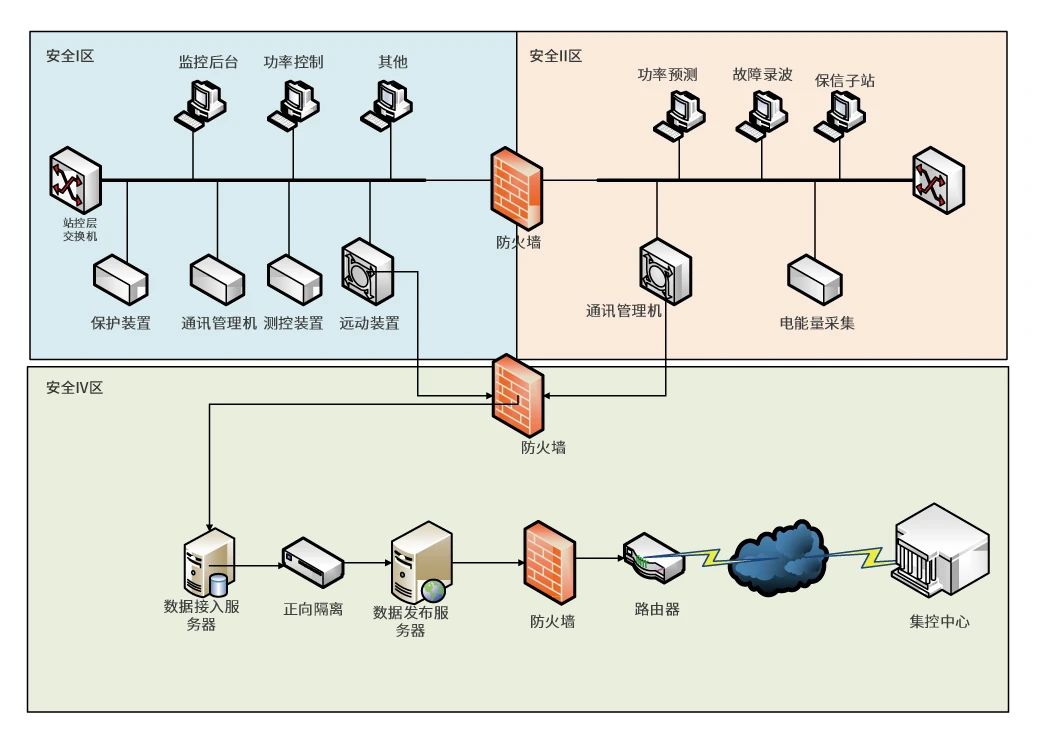

附件2：全站網絡拓撲圖

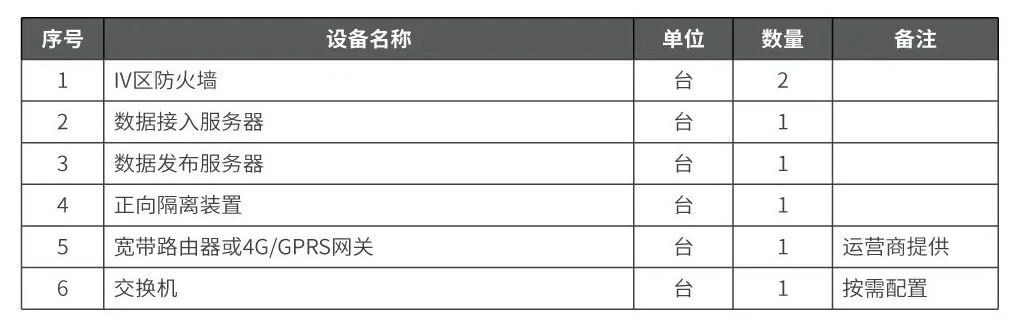

注：以上是典型的第三方集控平臺在電站側所需配置的設備，最終需要哪些設備還得根據第三方集控平臺的要求配置。主要變動一般只體現在集控平臺的數據服務器的配置上。三、設備清單
