在整縣推進的背景下，光伏裝機量將大幅提升，但由于施工人員經驗參差不齊，項目的整體質量也將受到影響。尤其是學校、醫院、企事業單位等重點項目，質量和安全是第一要素。

光伏電站從建設到交付運營全過程中，各個環節都要把控施工的質量和安全，針對地面電站項目，關鍵節點的質量控制可以有效的預防由于施工質量問題引起的生產事故、運行故障和項目收益影響。

光伏電站建設流程為物料到場檢驗、土建基礎施工、光伏支架安裝、電氣設備安裝、電纜防雷連接、調試運行六個階段。小固將從這六個階段分別介紹關鍵質量控制點。

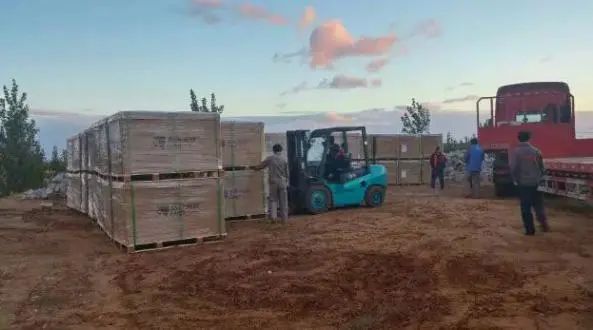

1、物料到場驗收

物料到場后清點數量及檢查是否有損壞，若有缺件和損壞及時處理，以免影響工程進度。大件設備裝卸和搬運時需使用專業設備進行吊裝和搬運，根據圖紙就近裝卸，避免后期施工大量二次搬運。

設備開箱時清點箱內的設備圖紙資料、合格證、報告等并留檔，作為后期設備調試技術資料和施工資料留檔。

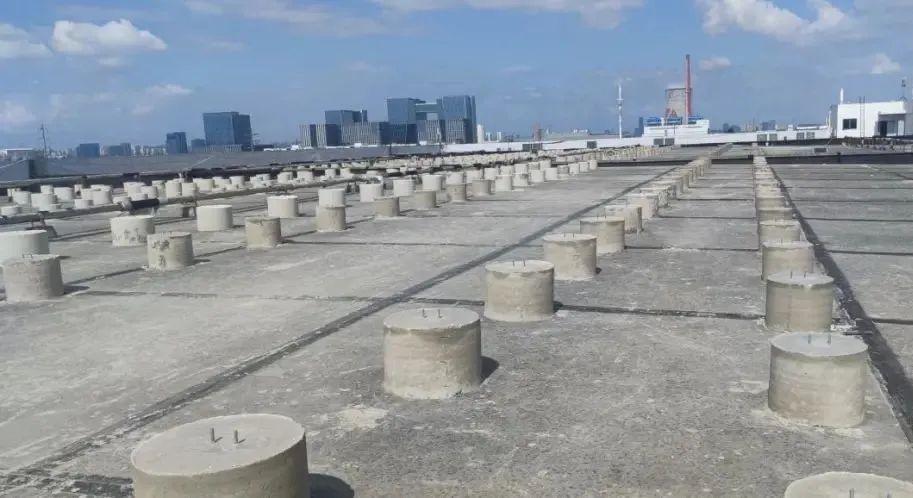

2、土建基礎施工

支架基礎施工的質量直接影響到光伏區安裝的質量，基礎的放線定位要使用專業的測量儀器（經緯儀、全站儀）來控制定位的水平度。

基礎澆筑時嚴格控制基礎和金屬預埋件的的垂直度和標高，基礎拆模后進行復測，對基礎產生沉降、偏差不合格的及時進行缺陷處理，以免多個偏差累計造成整體的偏差不合格。

金屬預埋件的防腐處理后基礎養護強度需達到70%時，可以進行下一道工序安裝。

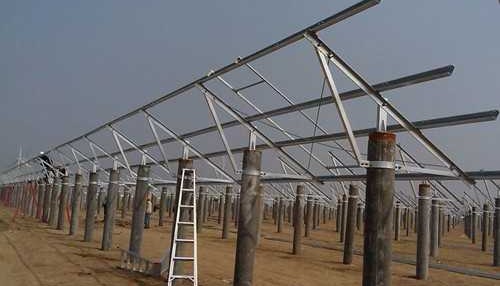

3、光伏支架安裝

光伏支架安裝的質量控制關系到組件的安裝質量和后期的發電收益，光伏支架安裝時需確保立柱的垂直度和橫梁、導軌的水平度，單個陣列的垂直度和水平度控制影響組件安裝質量，組件在支架上應均勻受力，避免受力不均造成的隱裂故障。

支架緊固時配置全套的緊固件（墊片、彈墊），增加支架安裝的摩擦力和防止震動造成松動，緊固過程中進行支架的定位調平工作，先初步緊固安裝支架，待后期支架調平后進行復緊工作。

M10X40外六角螺栓

支架在搬運和安裝過程中需進行保護，防止破壞表面鍍鋅層影響使用壽命，安裝時在切割和焊接部位需及時進行防腐處理。

4、電氣設備安裝

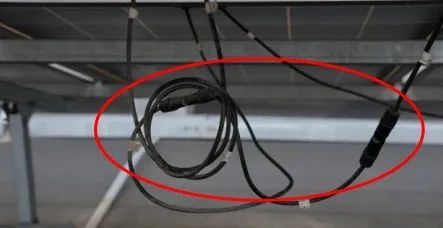

電氣設備承擔光伏系統的能量傳輸，電氣設備的安全性和穩定性取決于電氣設備安裝的質量。光伏系統引發火災的最大隱患來自于直流側電弧，直流側MC4插頭的插接需插接牢固、內部無異物，直流端子在制作時需壓接緊實牢固進行焊接安裝。

逆變器作為系統核心，安裝時需參照技術資料安裝牢固且預留足夠的散熱空間。在進行直流側組串連接時，需關斷逆變器開關，以免造成電擊危害。

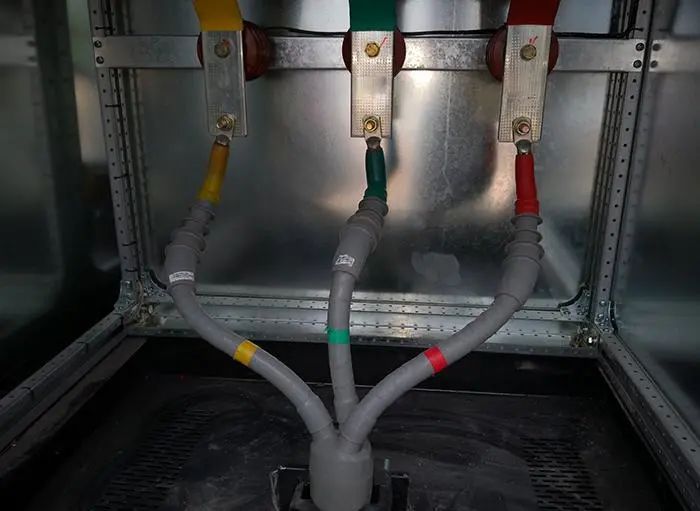

變壓器、高壓柜、交流電纜等設備安裝時設備的水平度和垂直度需在偏差范圍內，設備連接時電纜頭的制作、壓接等工作滿足工藝規范。設備安裝到位后及時進行相應的耐壓、絕緣等試驗。

5、電纜和防雷

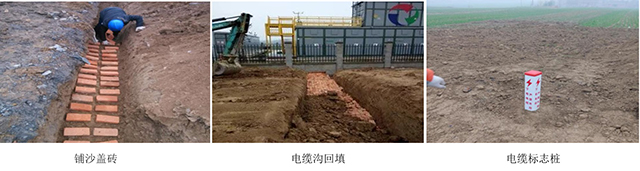

電纜敷設時要注意電纜的保護，避免損傷電纜的絕緣層。敷設時電纜不彎折、扭曲，外敷的電纜在線槽內或者進行綁扎固定，直埋的電纜埋設的深度要大于800mm，直埋的電纜溝底層需要敷設100mm的軟沙，然后整齊排列電纜，電纜上層再鋪設100mm的軟沙，在鋪設混凝土蓋板進行保護后回填土方。在電纜的起點、終點、轉換處要樹立路徑的標志樁。

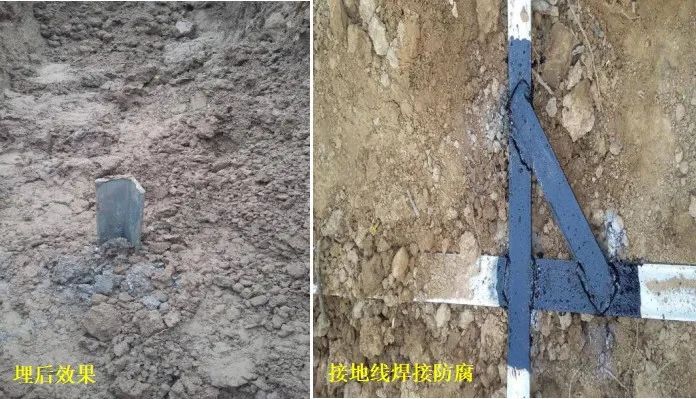

防雷的施工接地極和接地網的深度要滿足要求，接地極需要2.5米的深度，接地網埋深為1米，接地扁鐵焊接時要三面焊接，并且焊接的搭接長度是扁鐵寬度的2倍。對焊接部位進行防腐處理，防止后期生銹導致接地電阻值過大。

6、調試運行階段

調試階段包括一次、二次系統的電纜連接、保護、監控等功能的全面校驗和調試，對于斷路器的調試主要內容包括開關控制回路的調試、開關本體的信號和操動機構信號調試，開關量的狀態以及在后臺機上的顯示調試。

變壓器的調試主要包括主變壓器瓦斯、溫度、壓力等信號在后臺機上顯示是否正確;重瓦斯信號、壓力信號應響等是否正確的內容。

光伏的調試是個系統的調試過程，調試的項目種類多包括一次系統、二次系統、直流側、陣列區、通信系統和監控系統等，因此在設備調試期間，需要專業的廠家人員進行操作調試，才能保證系統的正常運行。

建設一個高質量光伏電站的項目還有很多的節點可以去把控整體的質量，以上內容只是簡單的舉例，在項目建設周期中人員、施工器具、材料、施工方法、施工環境等方面都能影響整個項目的質量，因此在多方面協調以項目作為整體去控制項目的質量和安全是最重要的。
