整縣推進，是近期光伏開發的主旋律，是我國利用光伏推進雙碳目標和鄉村振興的一次突破和探索，在整縣推進中，儲能發揮著什么作用？能做到什么？小固為您介紹4種場景下的光儲系統方案。

光儲系統方案

光儲系統包括光伏組件，儲能逆變器，電池，配電箱，電表等設備。常見的配置如6kWp光伏+10kWh電池。

工作模式：自發自用，余電上網

工作邏輯：

§  光伏發電優先供負載使用，多余電量?jī)?yōu)先給電池充電備用，其余電量并網

§  負載超出光伏發電時，不足部分優先電池放電補充，其次電網買電補充

§  電網停電時，后備端不間斷輸出，由電池供電

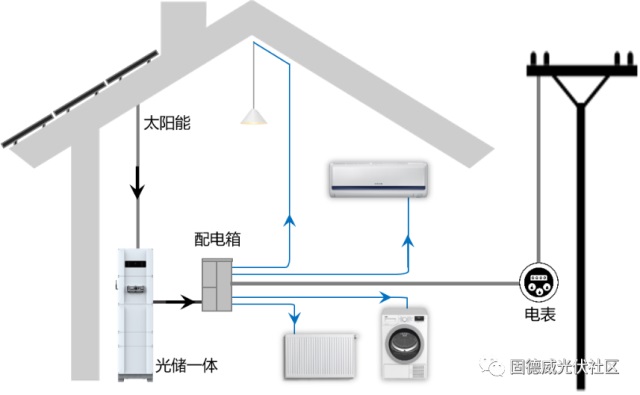

戶用光伏+儲能一體系統示意圖

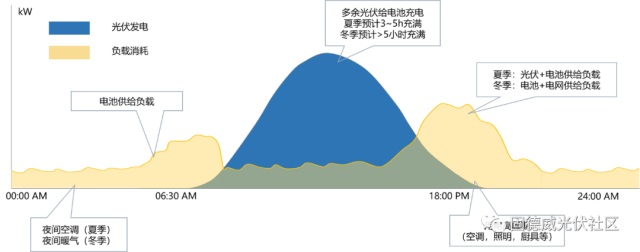

預計自發自用率 > 80%，日節省電網買電5-10kWh

光儲充系統方案

光儲充系統包括光伏組件，儲能逆變器，電池，配電箱，電表，交流充電樁等設備。

工作模式：自發自用，可實現最大化自用率，削減第二、三階梯用電量

工作邏輯：

§  電動車不充電時，光伏發電多余電量?jī)?yōu)先給電池充電備用，其余電量并網

§  電動車充電時，負載超出光伏發電，電池放電補充，其次電網買電補充

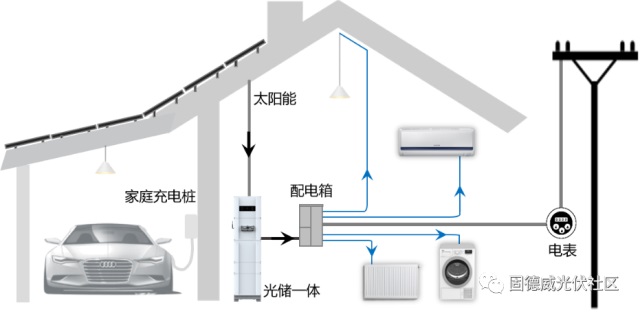

戶用光伏+儲能一體系統示意圖

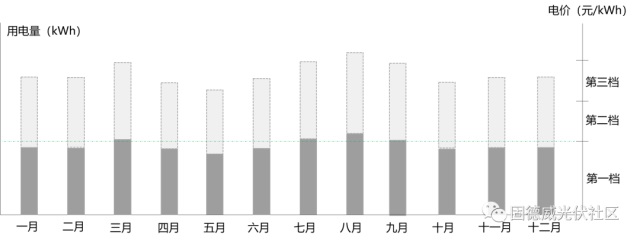

預計光伏自發自用率 > 80%，大部分月份的用電能夠保持在第一階梯電價內。

社區光儲系統方案

適用于學校、政府機關、集中小區、街道等屋頂多而集中的場景。

應用模式：多套設備集中安裝，可接入EMS能量管理系統，集中、智能控制多套系統充放電

§  單個用戶系統中新能源發電優先保證自發自用，多余電力支持調配

§  通過智能批量控制，用戶之間的新能源電力相互補充，最大化實現用戶自家和社區整體系統的自發自用率

公共設施光儲系統方案

01

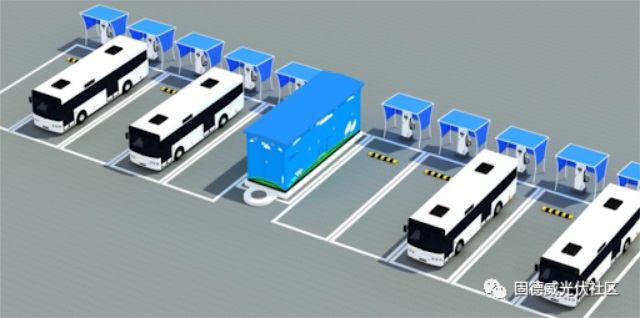

交通光儲一體化--公交總站

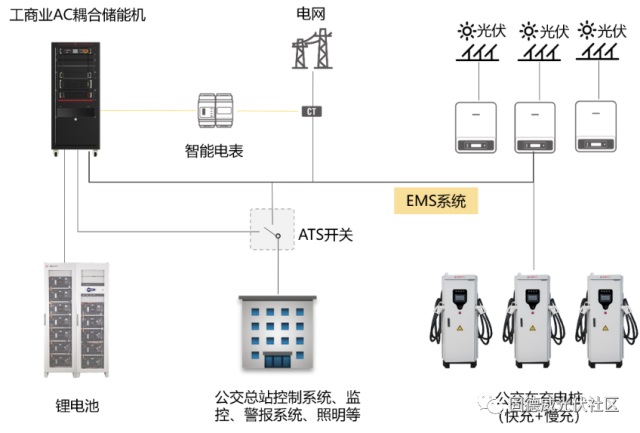

公交總站的光儲一體化系統由光伏并網系統和交流耦合儲能系統構成，可滿足電動公交車的充電，公交總站控制系統及辦公室用電。可減少?gòu)碾娋W(wǎng)的買電量，負載削尖及保障用電安全。停電狀況下，可以通過ATS開關切換至離網供電。

工作模式：

§  光伏系統供應日間大巴充電、辦公室用電，剩余部分電池充電，不足部分由電網補充。可支持快充

§  晚間，電池給大巴充電（慢充），不足部分電網補充

§  EMS統一監控充電樁、光儲系統、電網狀況，并結合大巴出行時間表統一調配電量

§  特殊情況下，ATS切換成離網供電，保證站點控制系統以及安全設施的正常供電

02

交通光儲一體化--公交站臺

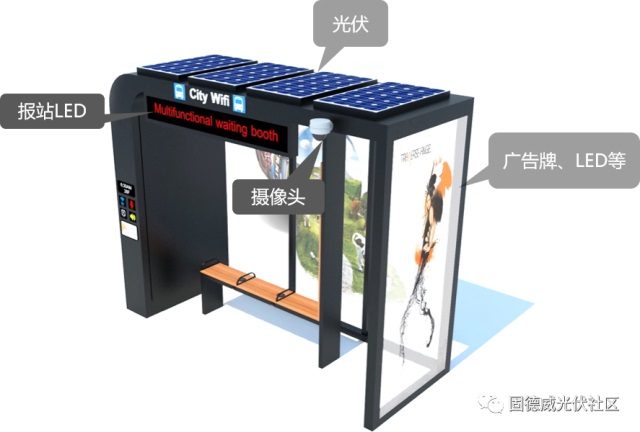

公交站臺的光儲一體化系統由離網逆變器和電池組成，可滿足報站LED，攝像頭，廣告牌等供電。實現公交站臺的獨立供電。

整縣推進啟動后，我國分布式光伏進一步發展，推動現代化生產生活方式的綠色變革，持續惠及企業節能減排和居民生活，儲能在其中扮演著重要角色。
