“不到夏至不熱”,氣溫高、濕度大,是夏至后的天氣特點。夏至以后地面受熱強烈,空氣對流旺盛,極易形成雷陣雨多發的氣候。
建筑上的光伏系統,因大面積暴露在建筑物屋頂,更易遭受雷電襲擊。防雷系統不可靠會使系統中的各部分產生不可逆的危害,以及其它電氣設備故障。
雷電襲擊對屋面光伏系統的危害
1、當雷電直接擊中光伏系統,高電位和強電流極易造成光伏瓦大面積損壞。光伏瓦會遭受具有強大的脈沖電流、熾熱的高溫、猛烈的電動力的直擊,而導致整個系統癱瘓。
2、落雷點在建筑附近時,引起的高電位反擊至光伏發電系統,亦會造成嚴重損壞。電壓入侵到蓄電池時輕則損害蓄電池、縮短電池的使用壽命,重則導致電池爆炸,引起嚴重的系統故障和人員傷亡。
3、高頻雷電流以空間電磁波輻射方式,在大面積的光伏方陣及線纜中耦合產生雷電波侵入光伏建筑內部,當雷電感應電壓大于1kV時,將毀壞發電智能設備。
防雷工作是一個系統工程,一套完整的防雷體系包括直擊防護、等電位連接措施、屏蔽措施、規范的綜合布線、電涌保護器防護和完善合理的共用接地系統6個部分組成,實現綜合防雷,是現代防雷新理念。對于光電建筑這種特殊的建筑物,采取更為有效、主動的雷電預警和防御措施顯得尤為重要。
建筑光伏一體化綜合防雷
雷暴天氣也能安全無憂
固德威光電建材組成的建筑一體化屋面解決方案,作為建筑電氣設計的一部分,與建筑物的防雷和接地系統統一設計。
旭日系列光電建材防雷措施:
1、安裝前可先在箱中統一將連接線與旭日瓦左邊框上的接地孔進行連接:依次安裝外齒墊圈、連接線、自攻螺釘(直徑≥4.8mm),并將螺釘擰緊;
2、安裝完整排旭日瓦,在安裝下一排旭日瓦之前,應先將連接線端頭拉出,同時將連接線端頭與搭接位置的旭日瓦右邊框進行連接;
3、在安裝下一排旭日瓦之前,還應檢查本排旭日瓦最兩端位置連接線是否已連接,確認已連接再進行下一排旭日瓦的安裝;
4、繼續下一排旭日瓦的安裝,上下排之間使用連接線進行連接,使所有排旭日瓦邊框連接成導電通路引出總線,與接地扁鐵進行連接,接地扁鐵埋入大地。

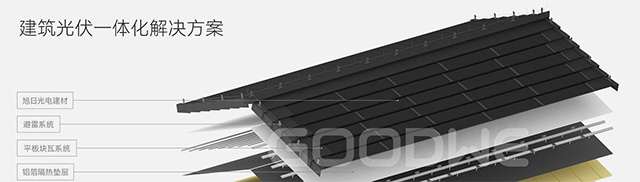

固德威光電建材避雷系統展示
作為電力電子解決方案專家,固德威擁有全套建筑光伏電氣安全解決方案,防雷措施完善的光電建材搭配擁有AFCI、RSD強大功能的逆變、儲能設備,從全場景護航建筑用電安全。
建筑光伏發電系統防雷設計
措施與要求
1、太陽能光伏發電系統或發電站建設地址的選擇,要盡量避免放置在容易遭受雷擊的位置和場合。同時,盡量避免避雷針的投影落在太陽電池方陣組件上。
2、根據現場狀況,可采用避雷針、避雷帶和避雷網等不同防護措施對直擊雷進行防護,減小雷擊概率,并應盡量采用多根均勻布置的引下線將雷擊電流引入地下。多根引下線的分流作用可降低引下線的引線壓降,減少側擊的危險,并使引下線泄流產生的磁場強度減小。
3、為防止雷電感應,要將整個光伏發電系統的所有金屬物,包括電池組件外框、設備、機箱/機柜外殼、金屬線管等與聯合接地體等電位連接,并且做到各自獨立接地。光伏發電系統等電位連接。
4、光伏發電系統的接地類型主要包括防雷接地、安全保護接地、工作接地和屏蔽接地。
當安全保護接地、工作接地、屏蔽接地和防雷接地4種接地共用一組接地裝置時,其接地電阻按其中最小值確定;若防雷已單獨設置接地裝置時,其余3種接地宜共用一組接地裝置,其接地電阻不應大于其中最小值。
條件許可時,防雷接地系統應盡量單獨設置,不與其他接地系統共用,并保證防雷接地系統的接地體與公用接地體在地下的距離保持在3m以上。
