光伏系統的接地是光伏施工人員最容易忽視的問題之一，尤其是小容量光伏系統，人們對接地、防雷并不十分重視。但是不做接地會因為設備對地絕緣阻抗過低或漏電流過大而報錯，影響發電量，甚至危害人身安全。 其次沒有遮蔽的或高處的金屬體更易遭雷擊，不做接地設備可能會被雷擊，造成人身財產損失。

所以小固建議每一個光伏電站都要做好接地。那么，一個戶用的光伏系統接地包括哪些接地呢?

1.組件側接地

（1）組件邊框接地

很多人認為組件與支架均為金屬體，直接接觸導通，只要做了支架的接地處理就不用再做組件的了。實際上組件鋁邊框與鍍鋅支架或鋁合金支架都做了鍍層處理，滿足不了接地要求，只有組件的接地孔連接到支架上才算組件有效接地。

一般說來，組件的接地孔用于組串之間連接使用，組串兩端的組件接地孔會與金屬支架連接。

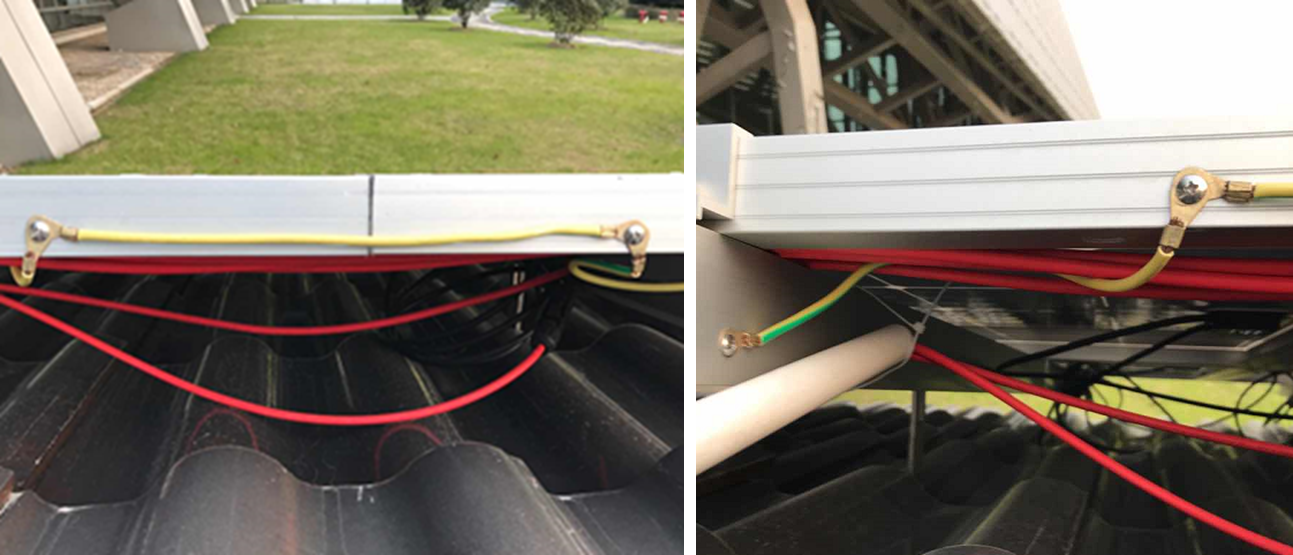

現場圖例一

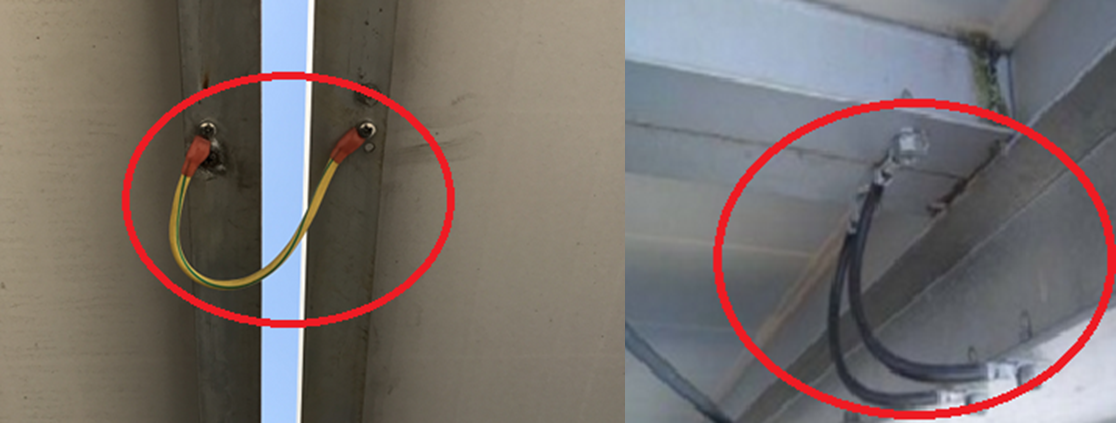

現場圖例二

還有一點，組件存在著老化問題，可能產生漏電流過大或者對地絕緣阻抗過低問題，如果邊框不接地，幾年之后，逆變器很可能報相應的故障導致系統不能正常發電。

2）組件支架接地

對于組件的接地，一般選用40*4mm的扁鋼或者φ10或者φ12的圓鋼，最后埋入深度1.5m的地下，光伏組件的接地電阻要求不大于4Ω，對于達不到接地電阻要求的，通常采用添加降阻劑或選擇土壤率較低的地方埋入。

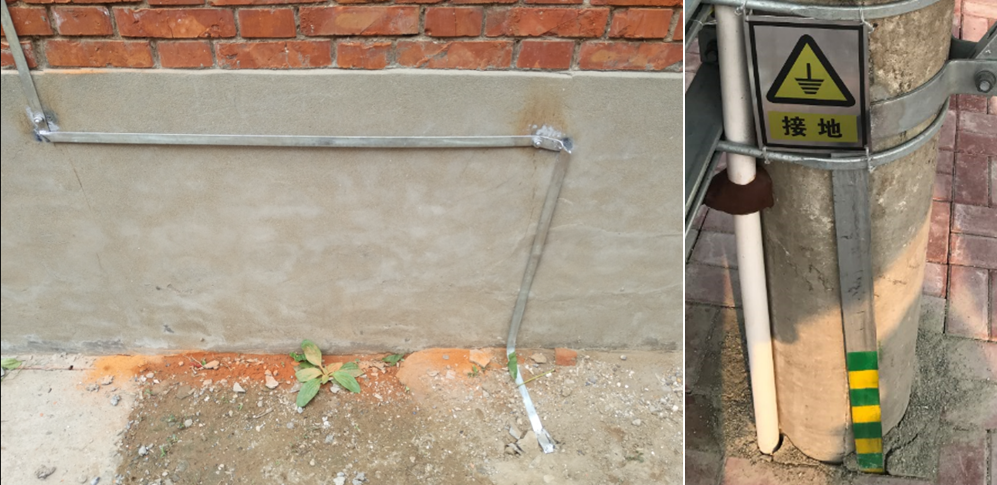

現場圖例一（扁鋼）

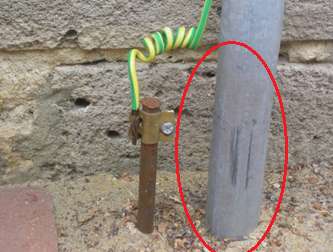

現場圖例二（圓鋼）

2.逆變器側接地

（1）工作接地

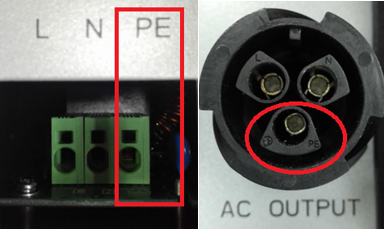

NS機型PE端/DNS機型PE端

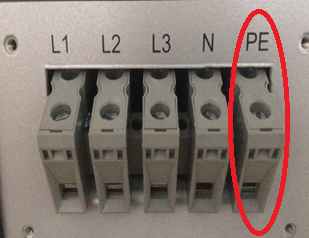

SDT&DT 機型PE端

一般工作接地（PE端）接到配電箱里的PE排上，再通過配電箱做接地。

（2）保護接地

逆變器機身的右側有一個接地孔是做重復接地，保護逆變器和操作人員的安全。

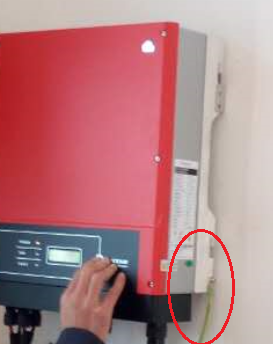

項目現場一（GW5000D-NS）

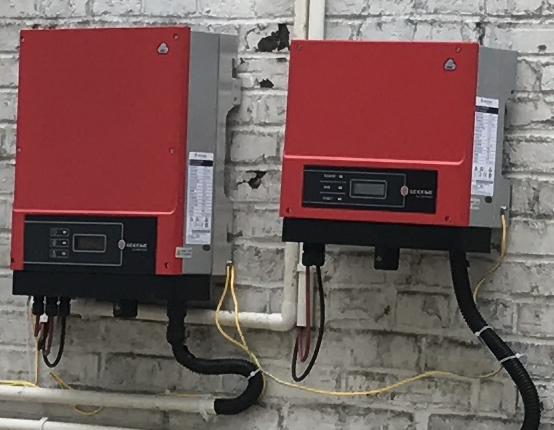

項目現場二（GW5000D-NS+GW3000-NS）

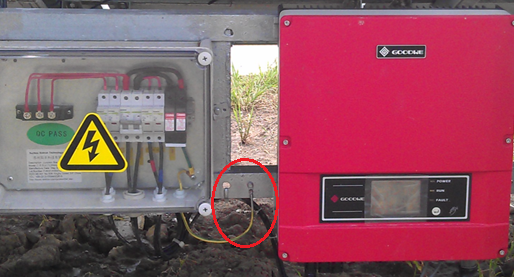

逆變器的機殼保護接地可以單獨使用接地極，也可以和配電箱共用一個接地極（通常），如下圖所示。

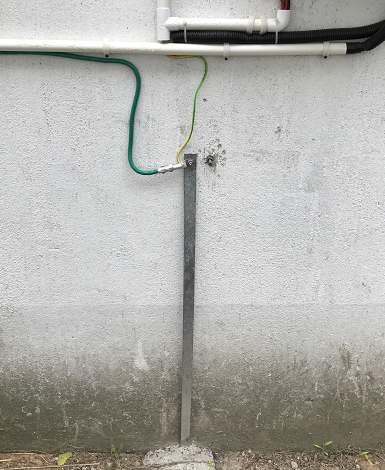

項目現場三（逆變器、配電箱共用一個接地極）

3配電箱側接地

（1）防雷接地

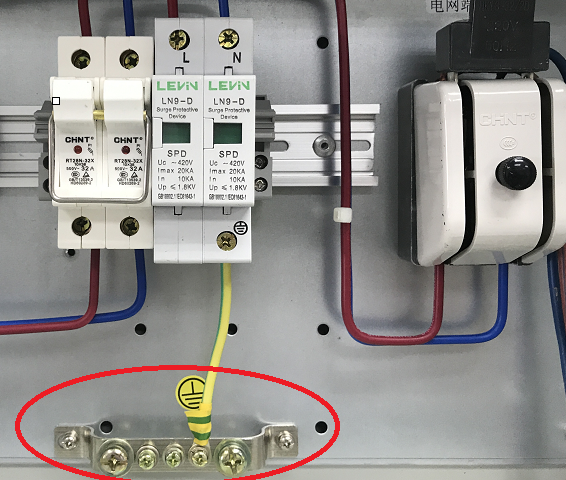

交流側防雷保護一般由熔斷器或斷路器和防雷浪涌保護器構成，主要對感應雷電或直接雷或其他瞬時過壓的電涌進行保護，SPD的下端接到配電箱的接地排上，如下圖所示。

圖一

（2）箱體接地

根據《建筑電氣工程施工質量驗收規范》6.1.1柜、屏、臺、箱、盤的金屬框架及基礎型鋼必須接地（PE）或接零（PEN）可靠；裝有電器的可開啟門，門和框架的接地端子間應用裸編織銅線連接，且有標識。

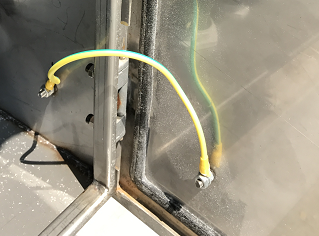

配電箱的柜門與柜體要做跨接線，保證可靠接地，如下圖所示。

圖二

配電箱內設備所有的接地線均要與PE排連接，再有PE排引出，如下圖所示。

圖三

結論：

以上，從組件側、逆變器側、配電箱側三個方面闡述了戶用光伏系統的接地方式，希望對讀者有所啟發，同時小固也希望安裝商不要怕麻煩，做好系統的接地，減少后期不必要的運維，保障系統穩定安全高效的運行。限于作者水平有限，文章難免有疏漏不足之處，歡迎各位光伏朋友指正、補充！也請大家繼續關注小固！
