前言

在光伏項目中，選擇銅芯線纜還是鋁芯線纜是一個由來已久的問題。事實上，根據小樣本統計，在國內光伏戶用市場發達的省份，70%的EPC廠家在設計建設時會選用鋁芯線纜，在國外，新興的光伏市場印度、越南、泰國等地，選用鋁芯線纜的比例更高。

相較于常規鋁芯線纜，銅芯線纜載流量、電阻率、強度等性能上更加優異；然而，隨著技術引進和配套連接端子，橋架以及對應標準的建立，鋁合金線纜在截面積提高到銅導體截面積的150%時，不僅電氣性能與銅導體一致，抗拉強度相對于銅導體還具有一定的優勢，而且重量輕，因而鋁合金線纜適合在光伏項目中得到應用。

以下是正確使用“鋁合金”電纜的注意事項，希望對您有用

鋁合金線纜安裝過程

1. 確認線路走向

線纜線路需要根據光伏項目的需求，保證項目安全運行，便于維護，充分考慮地面環境、土壤資料和地下各種道路設施的情況，以減少線纜的使用，節約開支，同時降低線纜帶來的損耗和無功功率問題。初步要求如下：

1）優化電纜使用，選擇最短距離的路徑，降低損耗，節約成本。

2）整體規劃電纜路徑，減少重復開挖電纜溝；

3）盡量減少穿越管道、鐵路和其他電力電纜的次數，減少穿墻和地板的次數；

4）減少線纜收到環境因素的損害，不讓電纜收到外機械力，化學腐蝕，震動，地熱等影響；

5) ?道路一側設有排水溝、瓦斯管、主送水管，弱點線路等，電力電纜應敷設在道路的另一側。

2. 選擇合適的接線端子

在之前推出的文章中，固德威太陽能學院為大家詳細的分析了MC4端子的制作過程，說明在制作直流端子過程中需要注意的地方。而在后續拜訪現場的過程中，太陽能學院發現一些項目現場的交流端子制作存在一些問題，主要為：

1）連接端子不匹配

國內推廣應用鋁線纜比較突出的問題是配套的連接器較難采購，因此部分現場采用銅鋁過渡端子或與鋁合金線纜性能不匹配的其他合金連接器，這樣的用法無法保證電纜的安全使用，會留下隱患。

2） 終端尺寸不一致

目前大部分的電力終端，包括成套電氣的設計采用銅電纜規格尺寸標準。鋁線纜或者鋁合金線纜由于載流量性能與銅線纜存在差異，在使用過程中采用增大截面積來符合電流運載的要求，從而造成線纜與原有電氣成套安裝孔尺寸不匹配。目前常見的方法是采用轉接銅排，或者消磨或剪除部分導體減少截面積，這兩種方式都會帶來較大的安全隱患；

3）安裝過程中壓接不規范

在與EPC廠家溝通過程中，常聽到這樣的說法‘鋁線纜或者鋁合金線纜的安裝施工，一定要經驗豐富的老電工來操作’，因為施工過程中一個沒有注意到的地方可能會導致電站無法高效安全運行。同時對于使用‘鋁線纜與鋁合金線纜要采用專業的工具，不能按照銅線纜的制作工藝操作’，后續內容將詳細表述鋁合金線纜的制作過程。

通過隱患的描述，為鋁或者鋁合金線纜選擇合適的連接端子是發揮線纜性能的第一步，目前市場上有三種端子適合于鋁合金線纜，包括銅端子，銅鋁過渡端子和鋁合金銅過渡端子（沒有規模化應用，文檔不做詳細介紹）。

l? 銅端子：是最常見的端子，但是由于銅鋁之間的電化學腐蝕和物理機械性能不一致，會造成光伏項目質量存在一定隱患。

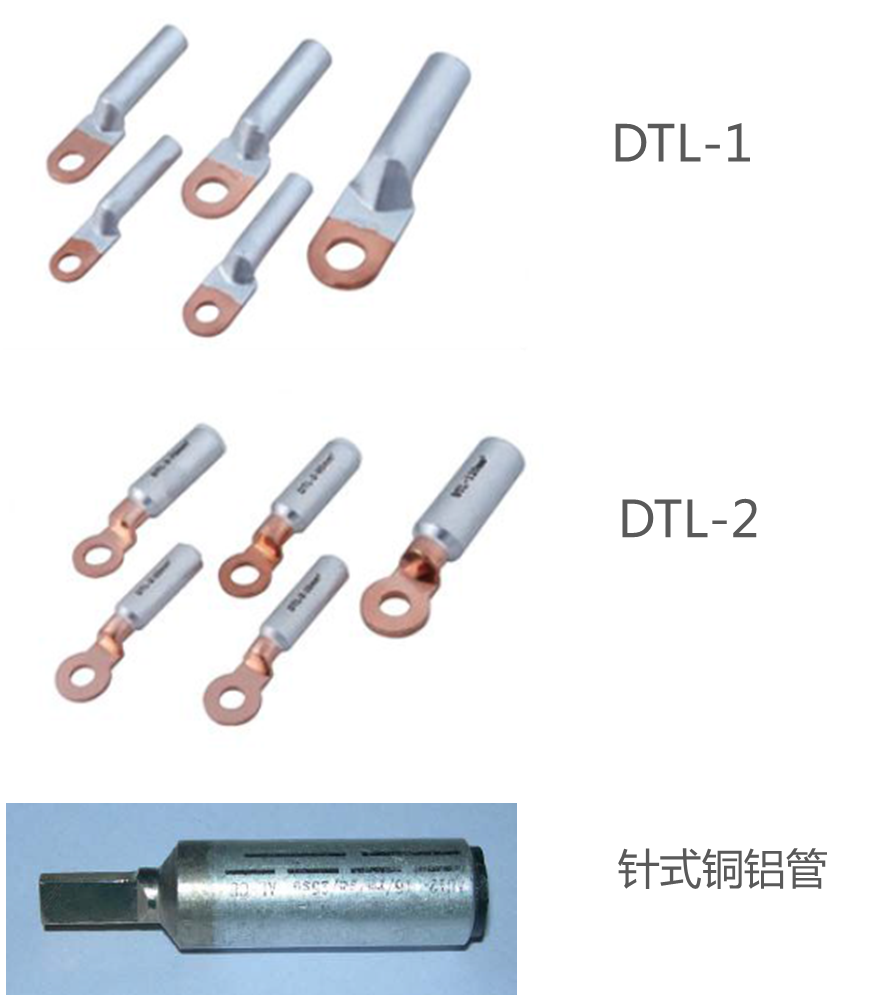

l? 銅鋁過渡端子：是目前廣為采用的一種用于鋁線纜和鋁合金線纜的端子，端子的構成分為兩部分，一端為用于連接鋁線和鋁合金線纜，一端為用于連接成套電氣或其他電力終端，常見的銅鋁過渡端子根據形狀分為：DTL-1，DTL-2和針式銅鋁管。

1

2.同時，一些安裝廠家考慮到銅鋁，鋁合金的電化學性能不同，還會在鋁管涂置導電膏，這種做法可以有效降低鋁管的腐蝕

3.鋁合金線纜與連接端子的安裝壓接

電纜中間和終端的連接直接影響到整個系統的可靠性，部分項目中鋁合金線纜的壓接并沒有采用專業工具，導致項目存在安全隱患或導致安全事故。

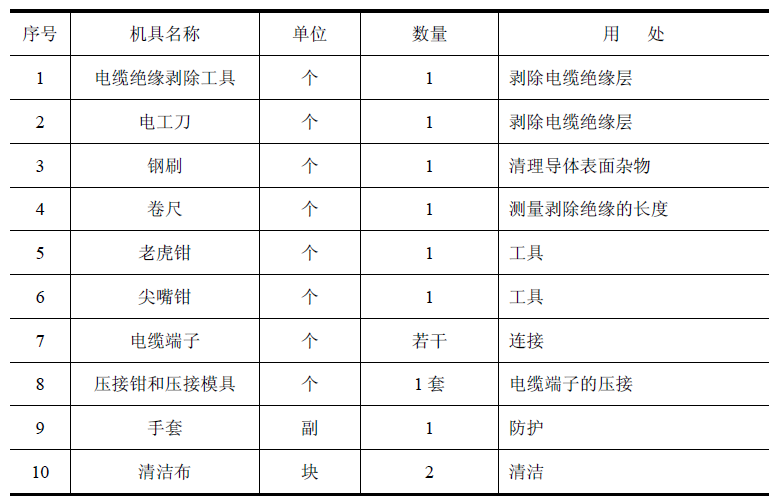

1） 鋁合金線纜安裝壓接工具一覽表

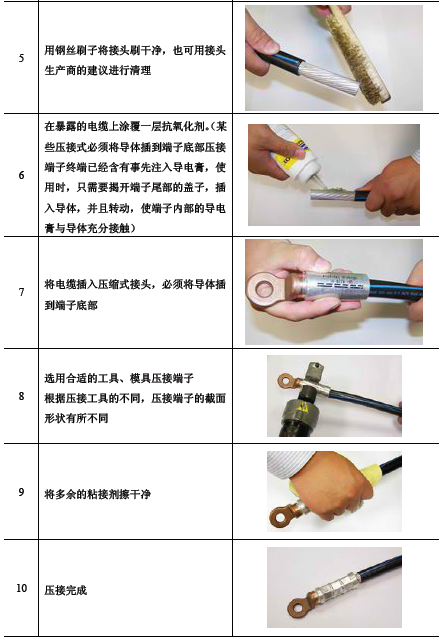

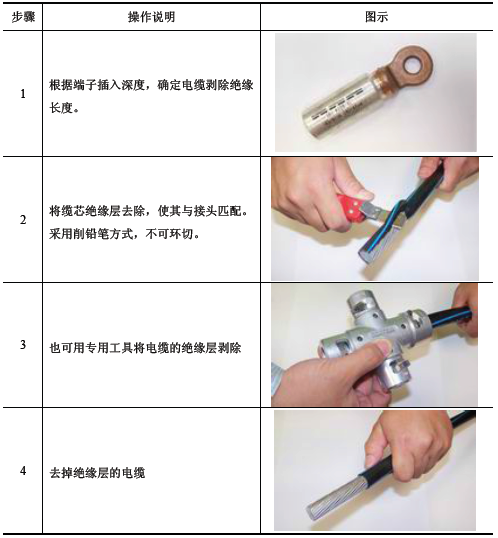

2） 鋁合金線纜安裝步驟

4.?? 鋁合金項目驗收與維護

電纜的試驗不僅要對電纜線路的缺陷進行檢查和發現，以保證設備健康安全的投入運行，而且還應通過試驗積累數據和經驗，為制定反事故措施、設備技術改造和改進運行管理工作提供科學的依據，所以必須做好此項工作。

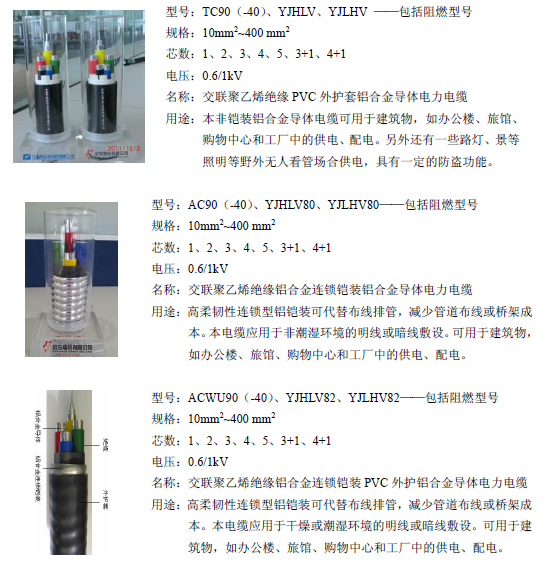

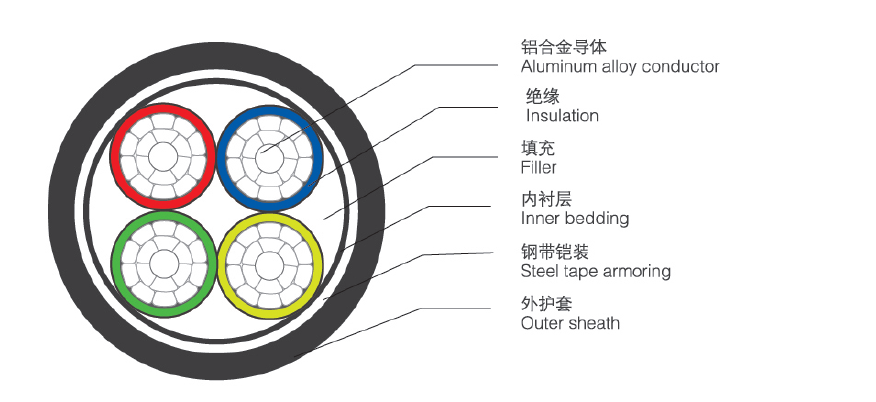

常見鋁合金線纜規格（遠東電纜提供）

結尾

光伏系統平價上網進程中，在確保電站品質的前提下，合適的新材料和新技術的應用是大趨勢。因而，對于新材料的使用不僅需要廠家提供質量可靠的產品，更需要嚴格按照要求安裝維護，確保光伏項目全壽命周期的發電量。

2017年會是分布式光伏發展的一年，固德威太陽能學院將本著深入、廣泛、精細、開放等原則與光伏行業的領導專家、合作伙伴和友商一起為客戶提供優質的服務，同時我們也熱切期待來自客戶的建議或者需要關注問題，固德威將精心準備，盡職工作，相互支持、共同進步。
