前言

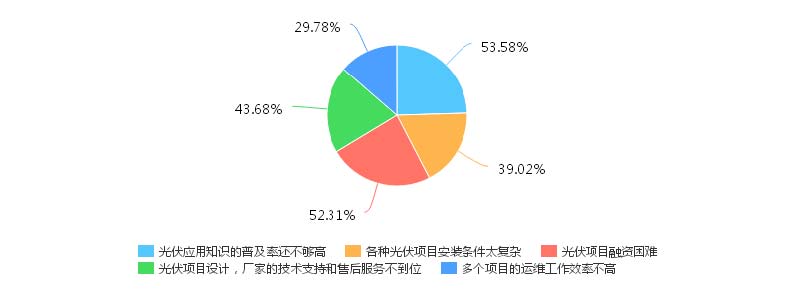

據《中國光伏行業調查報告》數據顯示，在分布式光伏項目全過程中，光伏應用知識的普及率不夠高成為光伏人最大的痛點。

由于光伏系統的業主，沒有掌握基礎的運維知識，影響了電站的收益。小固針對這種情況，結合實際項目案例，從發電原理、發電收益、后期運維、疑難問題、注意事項等幾個方面給出相關介紹，推出《分布式光伏系統簡易運維手冊》，供大家參考。

一、光伏系統組成及發電原理簡介

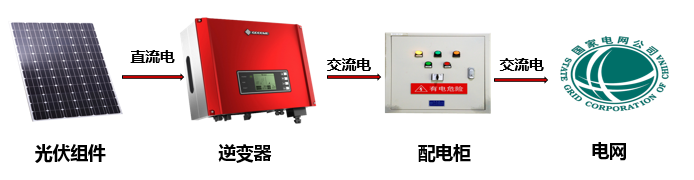

l? 光伏系統由組件（太陽能電池板）、光伏逆變器、配電箱（柜）、電網組成。

l? 光伏發電原理：光伏板接受太陽光產生直流電，直流電通過逆變器逆變成穩定的交流電，送給負載使用或者國家電網。

二、發電量查看及投資收益計算方法

l? 發電量查看

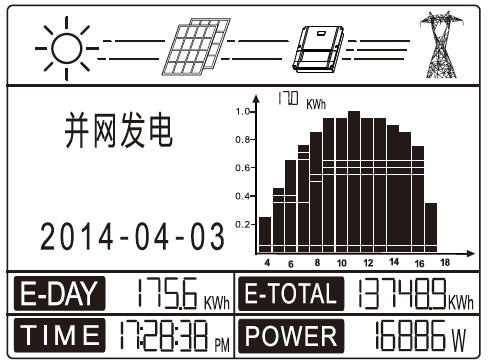

①? 業主查看發電量的方式有兩種。一種是本地查看，通過查看逆變器的屏幕。

E-TOTAL：逆變器出廠的總發電量

E-DAY：逆變器當天發電量

POWER：逆變器即時發電功率

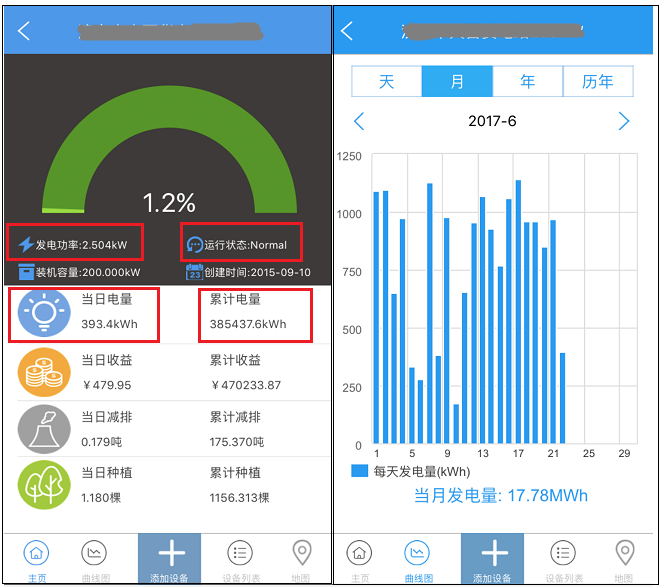

②? 另一種是遠程查看，一般安裝商都會幫業主配置好監控，業主可通過手機APP來查看自己的電站。

主頁——查看運行狀態、實時功率、電站當日和累計總的發電量；

曲線圖——查看歷年、每年、每月、每日的發電量；

設備列表——查看設備數量，每臺逆變器運行狀態，發電情況。

l? 投資收益計算

①? 全額上網

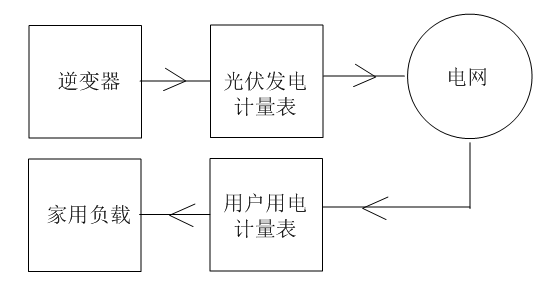

全額上網：即光伏所發的電全部賣給電網。其相關的發電和計量模式如下：

全額上網收益=當?shù)貥?biāo)桿上網電價*總發電量

②? 自發自用，余電上網

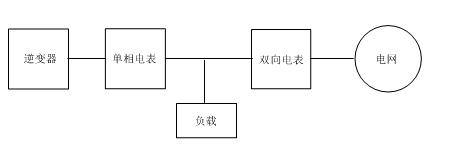

自發自用，余電上網：即光伏所發的電優先給自己使用，用不完的賣給電網。其相關的發電和計量模式如下：

自發自用收益=國家和地方度電補貼*總發電量+脫硫煤上網電價*上網電量+居民用電電價*用電量。

注：總發電量、上網電量以供電公司電表為準。

三、系統簡易運維指南

l? 逆變器或監控界面查看不了數據

在逆變器LCD顯示屏上，如果屏幕顯示異常，按鍵失靈，請及時聯系安裝商。

如若在手機APP上查看（已配置過），看不到數據，同時運行狀態顯示“offline”，業主看一下家里的無線路由器是否關掉，密碼是否修改，網絡是否欠費，如若不行，請及時撥打4009981212的售后服務電話；

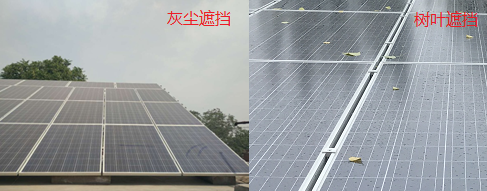

l? 組件遮擋處理

組件堅決不能出現陰影遮擋，否則會嚴重影響發電量。遇到有灰塵、雜物等遮擋，需要及時清理。這個是業主運維中提高發電量最重要的手段。

處理辦法：灰塵遮擋，業主可用干凈的拖把或者直接用清水沖洗，多雨季節可不用沖洗；對于鳥糞等雨水沖刷不掉的，需要用柔軟的布擦拭后再用清水沖洗。

注：清洗時間一般選擇在清晨或者傍晚。

l? 電網偶發性波動

中國很多地區電網沒有得到改造或者夏天用電高峰，電壓、頻率波動比較大，這個時候逆變器可能報電壓超限、頻率超限故障，

處理辦法：無需擔心，等待電網恢復正常，光伏逆變器將會重新發電。

l? 配電箱開關

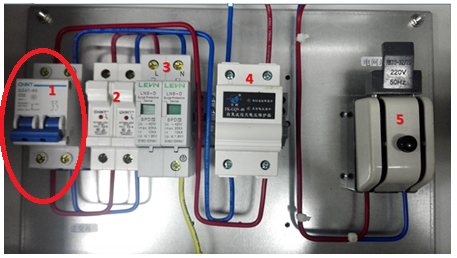

光伏系統不發電且逆變器報電網斷電故障，同時家里沒有停電。這個時候業主需要檢查一下配電箱的開關是不是斷開了，如下圖所示，合上空開。

四、光伏系統疑難問題處理

光伏系統還有些疑難問題，需要專業的運維技術人員來排查解決，業主切不可盲目操作，需聯系專業的EPC技術人員，以下是安裝商才能處理的故障:

1、面板對地絕緣阻抗過低

2、電網電壓超限

3、殘余電流故障

4、直流母線電壓過高

5、繼電器檢測異常

6、防雷模塊失效

。。。。。。

五、常見電力安全標識

l? 光伏系統有高壓，注意小孩，防止觸電。

l? 光伏組件、逆變器運行時局部溫度可能超過60℃，請勿觸摸，以免燙傷。

l? 斷電后需等待5分鐘才能接觸機器。

注：光伏系統工作時，禁止插拔直流和交流端子。

結尾

小固一直以高質量的光伏應用知識普及為己任，本著為行業發展做貢獻的初衷，為廣大業主量身定制這份《分布式光伏系統簡易運維手冊—業主版》。業主若能了解一些光伏系統簡易運維，一方面可以減少故障，挽救發電量；另一方面定期運維可以提高電站安全性和壽命。

另外，文中還有未能涉及的部分，希望大家在留言區提出寶貴建議。相信在朋友們的共同完善下，本“指南”一定能對光伏系統業主運維產生最大的參考價值。
