一．前言

據國家能源局發布的數據顯示：2017年第一季度，全國光伏發電保持較快增長。其中，分布式光伏新增裝機243萬千瓦，同比增長151%。受分布式政策利好影響以及戶用分布式推廣力度增強，分布式光伏將進入高速發展期。

事實上，為了規范小型戶用光伏發電接入電網，國家電網早已公司發布了《小型戶用光伏發電系統接入電網技術規定》。接下來小固將從：

l? 適用范圍

l? 專業術語

l? 防雷接地

l? 安全和保護

幾方面對此規定進行解讀，希望對您有用。

二．技術規定適用范圍

《小型戶用光伏發電系統接入電網技術規定》適用于220V單相接入、裝機容量不超過8kWp的新建、擴建或改建并網光伏發電系統，包括有隔離變壓器與無隔離變壓器連接方式。不適用于離網光伏發電系統。三相接入的光伏發電系統應按照Q/GDW 617《光伏電站接入電網技術規定》執行。

【小固解讀：當光伏裝機量超過8KW時，需要采用三相380V的光伏并網逆變器，接入到三相電網中。在多數農村電網中，光伏系統單相接入容量不宜超過6kW，否則會頻繁遇到電網電壓過高的問題。】

專業術語

l? 戶用光伏發電系統

指利用太陽電池的光生伏特效應，將太陽輻射能直接轉換成電能，并以220V單相接入用戶側電網的發電系統。

【小固解讀：戶用的光伏發電系統一般是由光伏組件、光伏逆變器、交流配電柜、線纜、電網組成。戶用系統一般接入220V單相電網，大部分別墅介入為380V三相。】

l? 并網點

戶用光伏發電系統的輸出匯總點。

【小固解讀：在安裝光伏逆變器時，要盡量的靠近并網點進行安裝，減少線損，增大光伏的發電量】

防雷和接地解讀

電網技術規定要求：戶用光伏發電系統的防雷設計應符合GB 50057 的相關要求。戶用光伏發電系統并網點設備的接地設計應滿足GB 50065的相關要求。

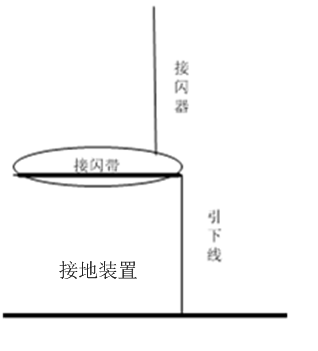

【小固解讀：外部防雷設備主要是由接閃器、引下線、接地裝置三部分組成。具體的防雷要求如下：

①接閃器：接閃器包括接閃桿、接閃網、接閃帶。

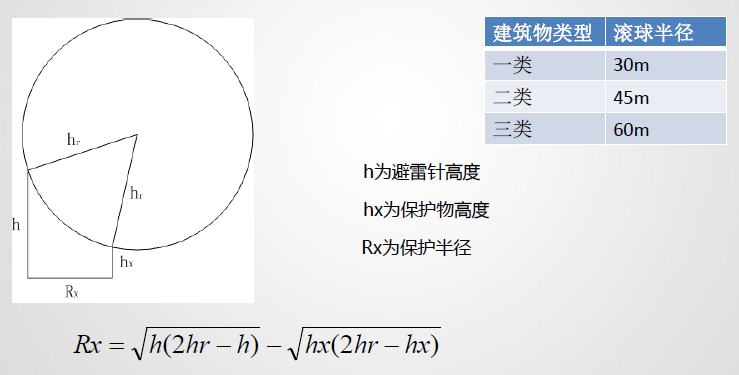

接閃桿一般選用直徑12-16mm的熱鍍鋅圓鋼，接閃端宜做成半球狀，最小彎曲半徑為4.8mm；避免陰影投射到光伏組件上接閃桿安裝在組件陣列的北側，家用項目可用光伏板金屬支架做接閃器。接閃桿的高度采用滾球法計算：

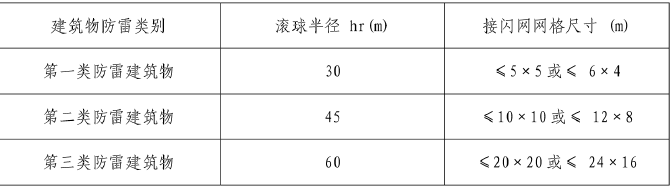

接閃帶：跟接閃桿不同，接閃桿是豎直向上的，只在其根部和引下線相連，一般是明設；接閃帶一般是水平或者傾斜鋪設（依屋面或者地面斜度而定），至少兩處（首尾）和引下線相連，可以是明設，也可以暗鋪在房屋的混凝土內。接閃帶以網狀敷設，叫做接閃網。接閃網網格尺寸跟建筑物防雷等級有關，具體如下：

在需要安裝接閃帶的光伏項目中，網格尺寸一般按照第三類防雷建筑物進行計算設計，如果項目現場雷擊概率較大，可以按照第二類防雷建筑物進行計算設計。

采用接閃網進行防雷保護

②引下線：引下線上端與接閃器可靠焊接，下端與建筑物基礎底盤鋼筋焊接為一體。引下線宜優先采用直徑≥8mm的圓鋼。

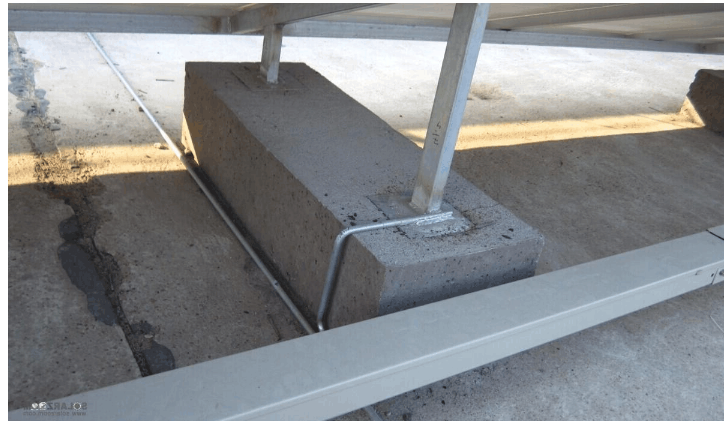

③接地裝置 ：接地裝置宜采用熱鍍鋅鋼材，其規格一般為：直徑50mm的鋼管，壁厚不小于3.5mm，長度一般為1.5-2.5m。

注意：接地極的埋設深度不小于0.5m；連接焊接過的部位要重新做防腐防銹處理；土質疏松還要夯實土壤，當土壤阻值達不到要求時，可以采用灑降阻劑或者木炭屑來降低接地阻抗】

三．安全與保護解讀

l? 防孤島保護

電網技術規定要求：戶用光伏發電系統應具備快速監測孤島且立即斷開與電網連接的能力，防孤島保護開關動作時間不大于2s。

【小固解讀：并網型逆變器本身有防孤島保護功能，當檢測到逆變器外部電壓不正常時或者頻率不正常時就立即停止工作，不再向外部送電。但是逆變器只能在自己檢測外部故障時停機運行，若對于整個光伏電站來講，如果出現了非計劃性孤島效應，還得需要外部的防孤島保護裝置來跳開并網點開關，這就是電網公司要求配電箱里必須有自復式過欠壓保護器的原因】

單相自復式過欠壓延時保護器

l? 電壓保護

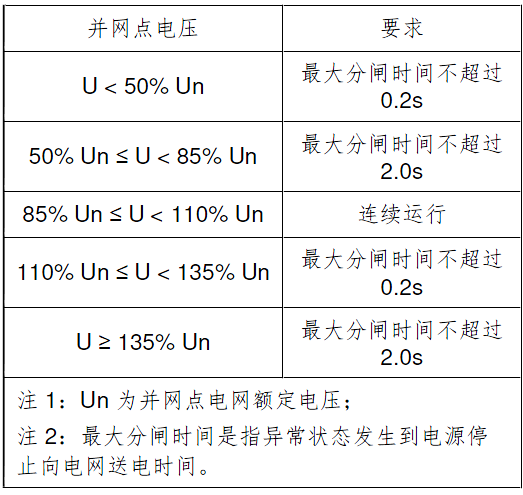

電網技術規定要求：戶用光伏發電系統并網點電壓異常時的動作時間要求如下圖。

【小固解讀：當并網點電壓異常，逆變器不發電且報“電網電壓超限”的故障；若只是電網電壓偏高原因，如下圖，通過設置逆變器安規把中國較高壓（264V）調到中國最高壓（280V）即可】

l? 恢復并網

電網技術規定要求：由于電網故障原因?qū)е履孀兤飨螂娋W(wǎng)停止送電，在電網的電壓和頻率恢復到正常范圍后，逆變器應在20s~5min內能自動重新向電網送電。

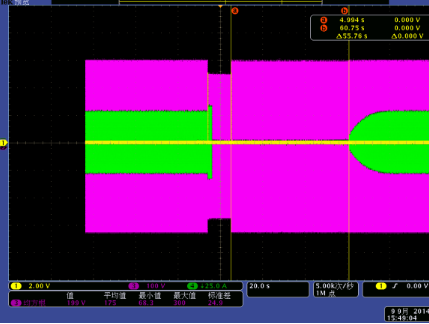

【小固解讀：當電壓或者頻率恢復到正常電壓和頻率時，逆變器重新并網時間為60s左右，下圖為電網電壓下降到185V，逆變器重新并網的時間，可以看出大致55S重新并網】

l? 軟啟動

電網技術規定要求：并網逆變器啟動時，輸出功率應緩慢增加，不應對電網造成沖擊；要求逆變器輸出功率從啟動至額定值的變化率可根據電網的具體情況進行設定且最大不超過50Kw/s，或者逆變器輸出電流從啟動至額定值的過程中電流最大值要求不超過逆變器的額定值的110%。

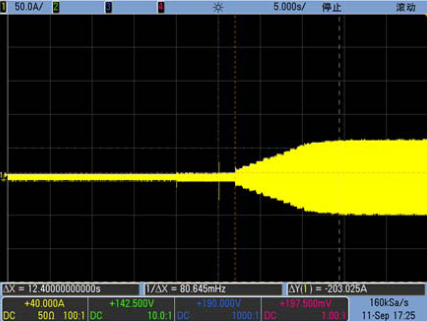

【小固解讀：軟啟動可以減輕對電網的沖擊，減少高次諧波含量，下圖為以輸出功率變化率為1啟動時的波形（最大啟機速率）】

PS逆變器還有很多安全保護功能，譬如輸出短路保護、直流反接保護、對地絕緣保護、漏電流保護等，在此不一一敘述了。

四．總結

《小型戶用光伏發電系統接入電網技術規定》是國家電網公司的公布的企業標準，由于光伏系統并網均需要電網公司驗收，因而這項規定基本等同于國標，所以更好的理解該規范至關重要。

歡迎大家在文章后踴躍留言，提出您對于《小型戶用光伏發電系統接入電網技術規定》的理解。
