隨著太陽能發電技術的日益成熟，光伏系統的應用和安裝也變得越來越普遍。小固經?？吹桨惭b商或用戶本人在自己的屋頂安裝光伏系統，小固也拜訪了很多客戶，到安裝現場給客戶做安裝技術支持，發現現場經常出現一些安裝不規范的現象。這種現象小則影響發電量，大則影響人的生命財產安全。下面小固從組件側、交流側、逆變器側三個方面對光伏系統安裝過程中需要注意的事項進行說明。

1. 組件側

l? 遮擋和安裝角度問題

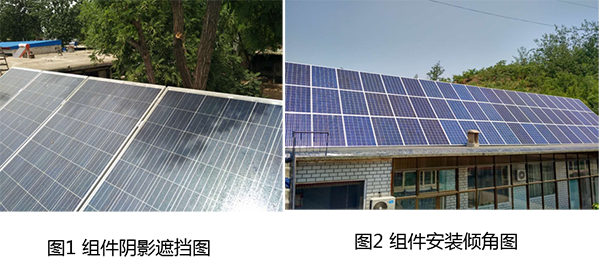

如上圖所示：圖1組件被陰影遮擋，被遮擋的組件會對光伏組件的輸出功率變小，影響發電量。圖2所示家用屋頂?shù)慕M件安裝角度太大，超過了45度，同樣會影響最終的發電量。所以建議客戶將組件安裝在空曠、無陰影遮擋的位置。同時根據當?shù)氐慕?jīng)緯度選擇合適的方向角和安裝角度。

l? 組件邊框及支架接地

在光伏安裝現場，經常出現組件和支架不接地的情況，這種情況會導致漏電流的產生，嚴重的會導致家用的漏電保護器（RCD）會跳掉。沒有正確接地的支架可能帶有和大地不同的電位，可能會帶來電擊事故，因此正確的支架接地是很重要的。

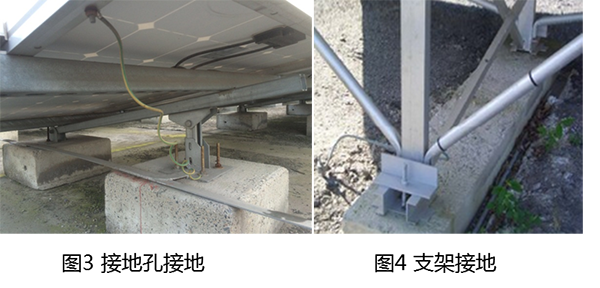

組件的接地孔和支架需要分別接地，如下圖3和圖4所示：

l? MC4或安費諾端子的壓接方式

組件插入到逆變器直流側的端子必須使用我司附件盒中標配的端子連接，端子內部金屬部分要用接線鉗卡牢，組件輸出端子和逆變器的端子必須接觸牢固，不松動。

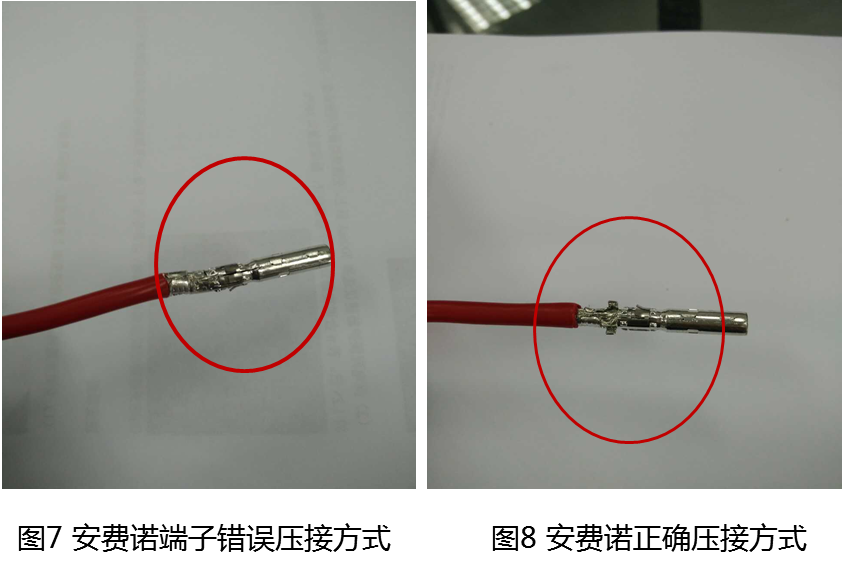

對于安費諾端子，需要特別注意正極端子制作，在壓接內部金屬端子的時候，需要保留如圖8所示的卡點：

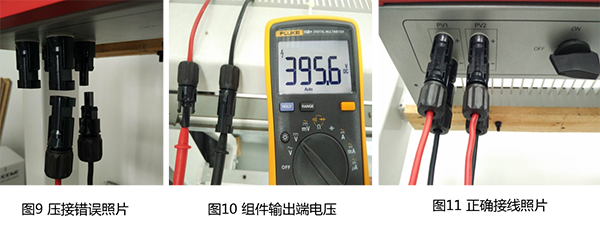

圖9所示為安裝現場中工人壓接錯誤的照片，圖中可以看到正的光伏線纜插到負的MC4/安費諾端子，這就會導致在插入逆變器過程中，正負極接反，逆變器不啟動。圖10所示為接正確的端子，通過測量可以得出直流電壓的數值，如果接反將出現負值。圖11所示為最終安裝商修改的接線端子，經測試，其壓線良好

2. 交流輸出側

l? 交流輸出側接地

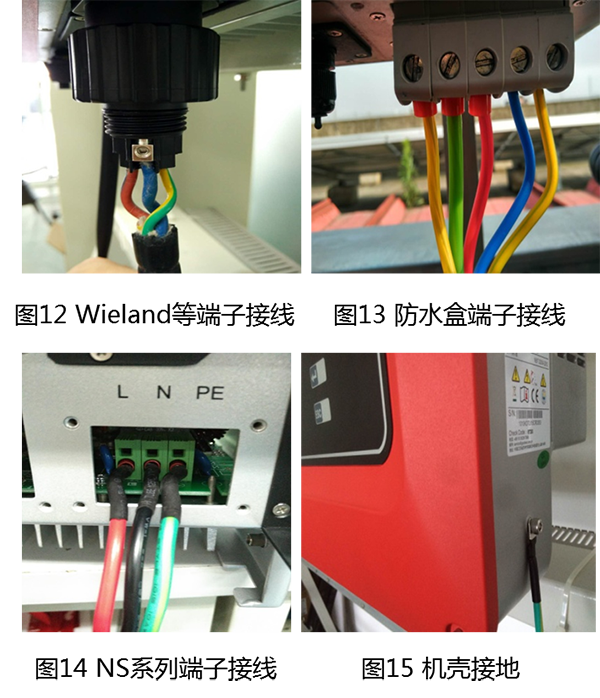

在安裝現場，經?？吹侥孀兤鹘涣鬏敵鰝?cè)（PE端口）和外殼沒有可靠接地，交流端沒有正確接地，可能會導致逆變器采樣不準從而報錯，更加嚴重可能會導致設備損壞，也存在電擊的可能，因此交流端PE線需要良好接地，確保安裝過程中零線和地線之間的阻抗要小于10歐姆，電壓小于5V。

l? 漏電保護器接法和選型

在安裝現場因漏保接線或選型問題，燒毀漏電保護器的情況時有發生，該怎么選擇一款合適的漏電保護器，見傳送門（光伏系統常見問題-漏電保護）。一般漏電保護器建議選擇100mA或300mA。接線方式嚴格按照上進下出的方法，上端接電網，下端接逆變器。

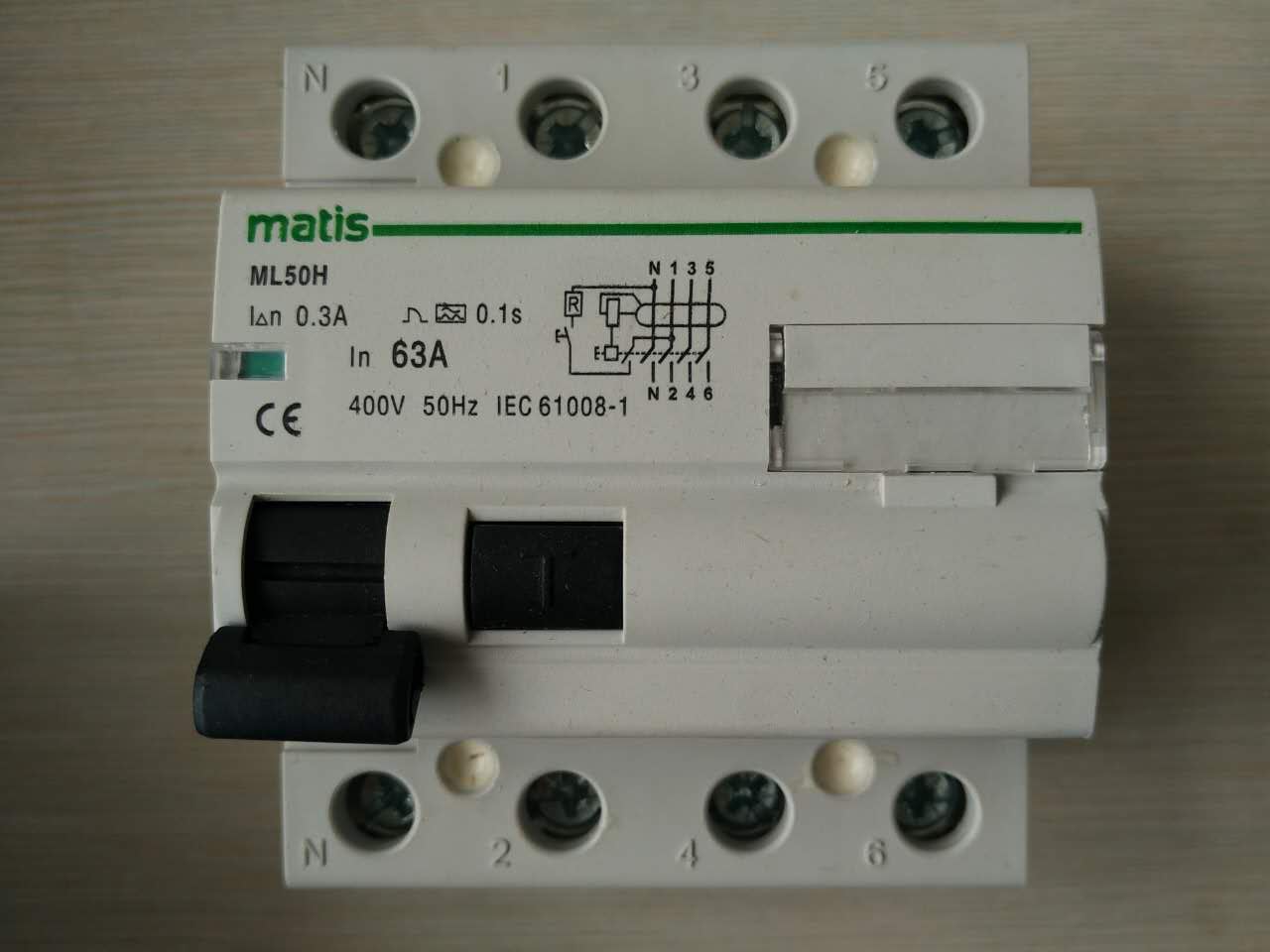

圖16 漏電保護器實物圖

l? 線纜選擇

在安裝過程中，線纜的選擇至關重要，線徑的電壓損失是影響發電量的重要因素，傳送門（如何為光伏電站選擇合適的電纜），此文檔詳見介紹了光伏電纜的選擇原理，選擇固德威逆變器常規情形下推薦的交流電纜線徑。

3. 逆變器側

l? 防護蓋板安裝

很多安裝現場的逆變器都放在室外，長時間的陽光直射會損壞逆變器元器件的壽命，陽光直射對腔內的溫度有直接關系，影響電解電容的壽命，加速設備的老化，所以在有陽光直射等不利因素的狀況下，建議安裝防護蓋板。

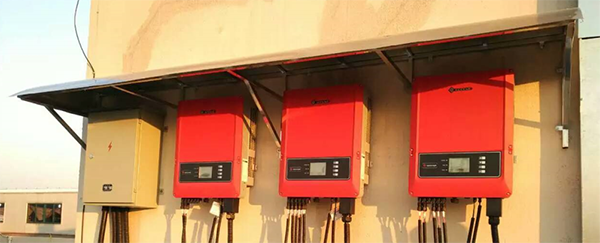

圖17 加裝蓋板圖

l? 防水檢測

在安裝光伏系統時，要對光伏系統進行可靠防水，小固到項目現場，經常看到線纜裸露在雨水中，這很大程度會導致觸電危險，所以在安裝現場，一定要檢查接線的防水部分是否做好。

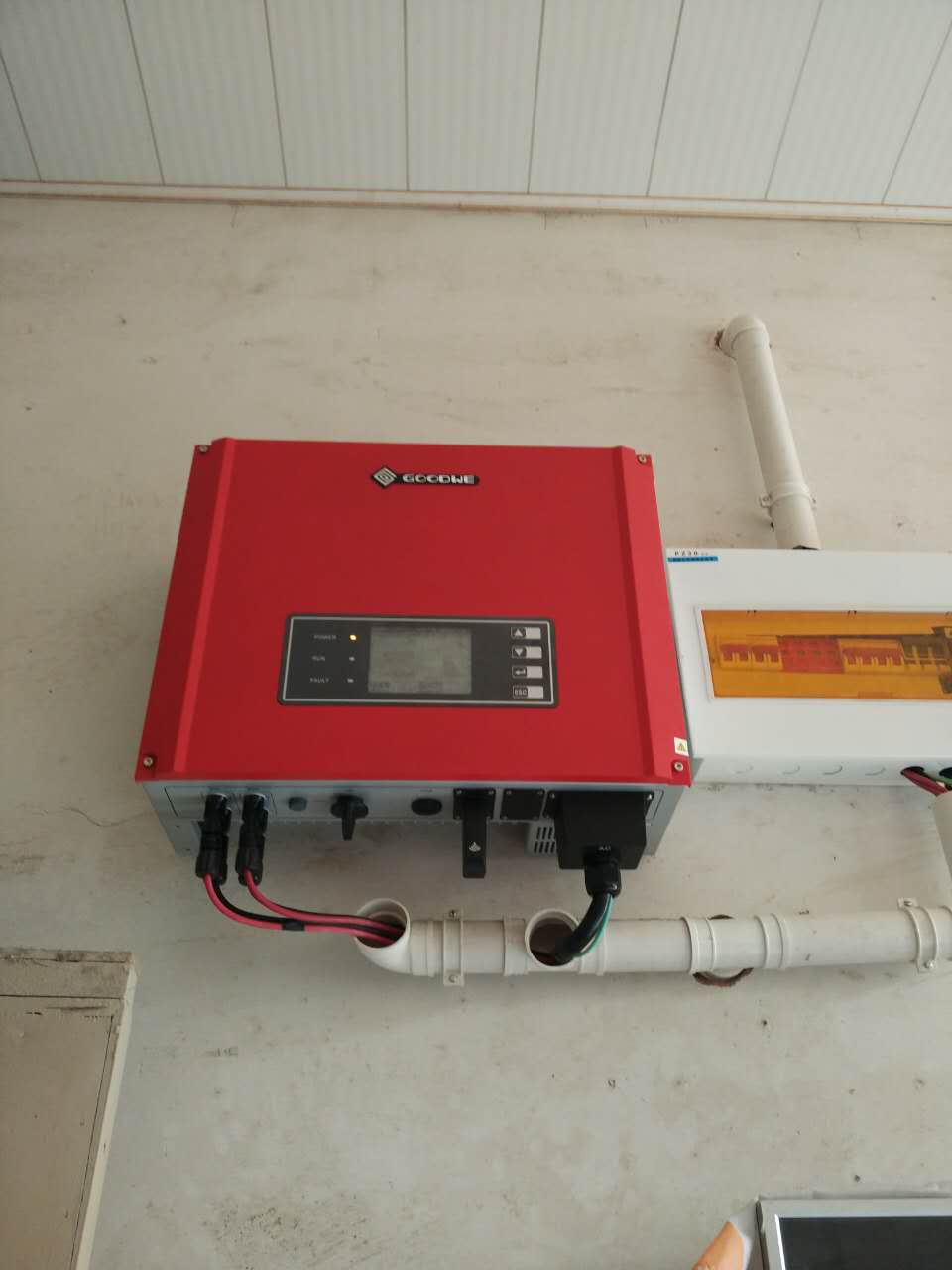

圖18防水檢測實物圖

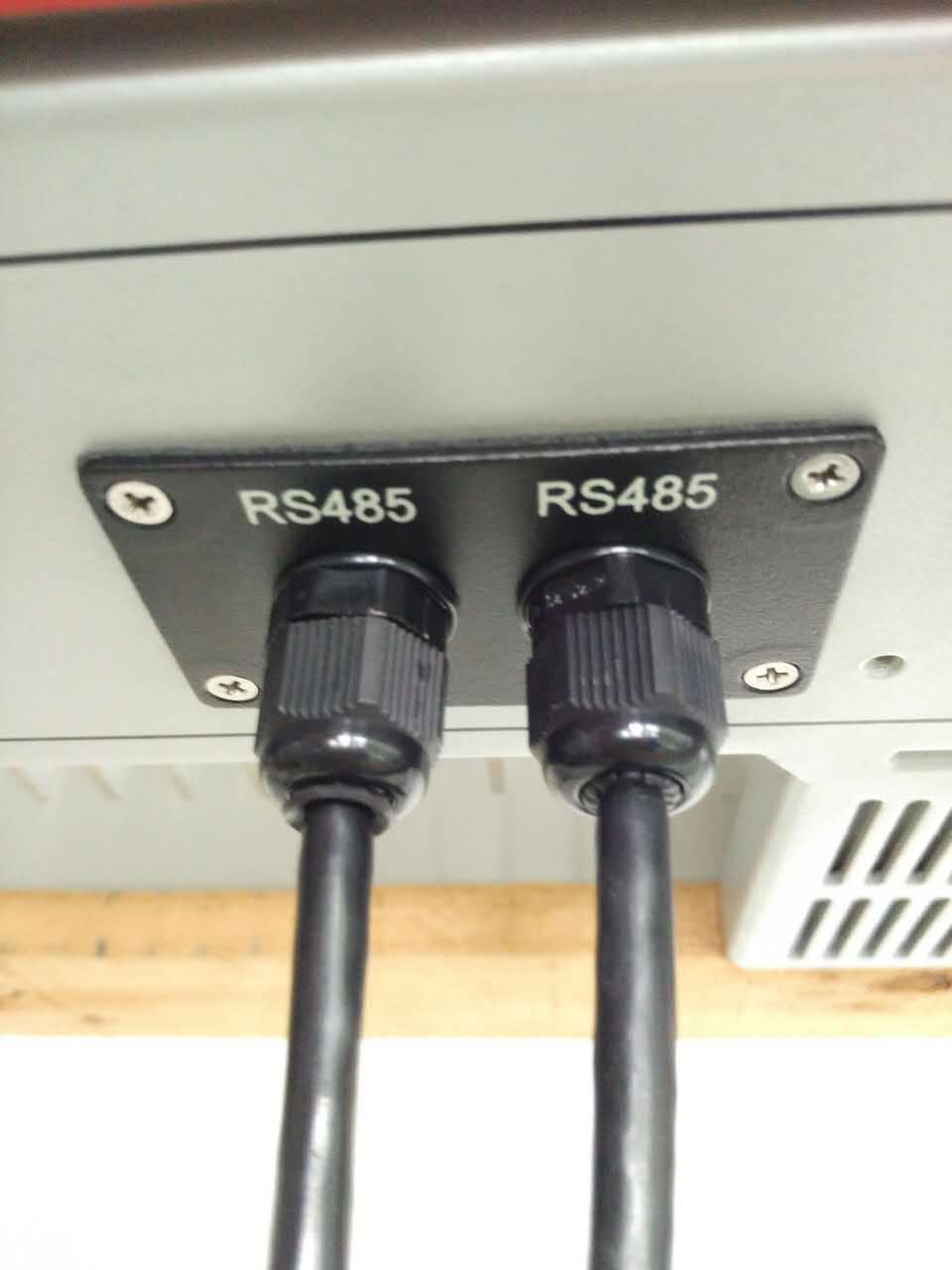

圖19 RS485防水頭擰緊

l? 安規設置

我司逆變器可以根據并網的電壓值，調整相應的安規，來適應電網的復雜性。以單相為例，具體說明如下：

“China”安規要求當電網電壓高于242Vac時，逆變器需要停止發電并脫網；

“China higher”將并網電壓上限提高到264Vac，當電網電壓高于264Vac時，逆變器才會脫網；

“China Highest”將并網電壓上限提高到280Vac，當電網電壓高于280Vac時，逆變器才會脫網；

若并網點電壓接近或高于242Vac，在征得當?shù)仉娏\(yùn)營商許可后，根據并網點的電壓情況，選擇“ChinaHigher”或“China Highest”。

?? 修改方法

1、 斷開交流電

2、 單擊按鍵到機器型號界面

3、 長按按鍵5S，進入二級菜單

4、 單擊按鍵選擇合適安規，選擇完成后，等待30S后，逆變器會自動保存。

逆變器自動保存后，接通交流電

注：電網電壓過高可能會影響到并網側家用電器的正常使用和使用壽命。

l? 逆變器搬運安裝注意事項

如圖20所示為正確搬運逆變器的實物圖，圖21左邊的人搬抬PV端子，有錯誤，嚴重的會導致端子松動，接觸不良。圖22將機器搬運豎直靠在地方，會損壞端子，導致機器損壞。

4. 總結

本文小固分別從組件側、交流輸出側、逆變器側三個方面對光伏系統安裝安裝過程中的注意事項進行了說明。實現光伏系統安裝的規范化是勢在必行的，合理的注意并認真規范的安裝上述要求，將保證您在光伏系統的生命周期內，獲得最大的發電量和收益。
