【前言】

電力系統由發電、變電、輸電、配電環節構成，其中配電環節是通過電力變壓器把中壓（10~35kV）變成低壓（0.4kV）。光伏接入電網主要分為三種情況：

1、光伏接入已有變壓器下級

2、變壓器老化或變壓器容量不夠需要重新改造變壓器

3、光伏全額上網，接入新裝變壓器下級

本文小固將與大家探討光伏系統接入電網與變壓器有關的部分，另對變壓器參數、選型、安裝等進行介紹，希望對您設計光伏系統、處理光伏系統故障有所幫助。

【變壓器介紹】

常用變壓器介紹

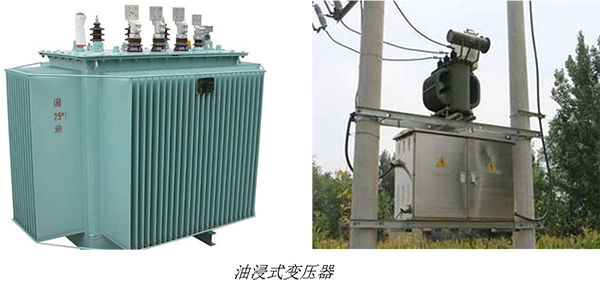

1、油浸式變壓器

油浸式變壓器為工礦企業與民用建筑供配電系統中的重要設備，它將10（6）kV或35kV網絡電壓降至用戶使用的230/400V 母線電壓。

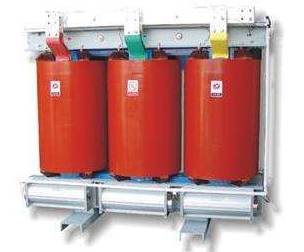

2、干式變壓器

干式變壓器廣泛用于局部照明、高層建筑 、機場，碼頭CNC機械設備等場所。冷卻方式分為自然空氣冷卻（AN）和強迫空氣冷卻（AF）。

干式變壓器

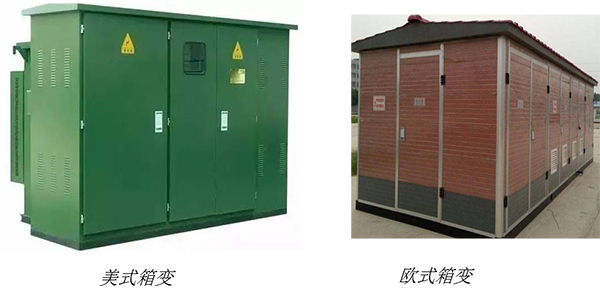

3、箱變

箱式變電站，又叫預裝式變電站；是一種高壓開關設備、配電變壓器和低壓配電裝置，按一定接線方案排成一體的工廠預制戶內、戶外緊湊式配電設備，是繼土建變電站之后崛起的一種嶄新的變電站。分為美式、歐式和一體化式。

特征參數介紹

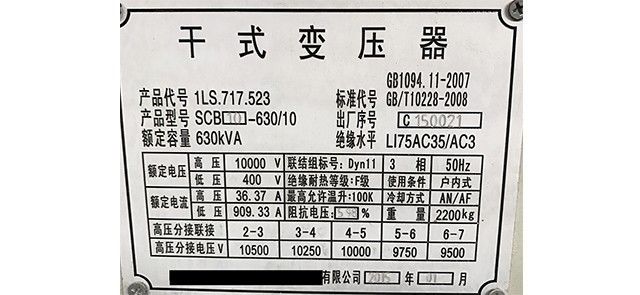

某干式變壓器銘牌

額定容量：指變壓器工作狀態下的輸出功率，用視在功率表示。用SN表示。單位為KVA或VA。如圖SN為630kVA。常見的變壓器容量有160kVA、200kVA、250kVA、315kVA、400kVA、500kVA、630kVA、800kVA、1000kVA、1250kVA、1600kVA、2000kVA等。

額定電壓：指單相或三相變壓器出線端子之間十佳的電壓值。用UN表示，單位為KV或V。一次額定電壓用UN1表示，二次額定電壓用UN2表示。如圖UN1=10KV,UN2=0.4KV。

額定電流：指在額定容量和允許溫升條件下，通過一、二次繞組出線端子的電流，用IN表示，單位為KA或A。一次繞組電流用IN1表示，二次繞組電流用IN2表示。如圖IN1=36.36A, IN2=909.33A。

額定頻率：變壓器設計時所規定的運行頻率，用fN表示，單位為赫茲（Hz）。我國規定額定頻率為50Hz。

空載損耗、空載電流

空載損耗又叫鐵損，主要為鐵芯中磁滯損耗和渦流損耗，一般認為一臺變壓器的空載損耗不會隨負荷大小變化而變化。

負載損耗

負載損耗又叫銅損，負載損耗的大小取決于繞組的材質等，運行中的荷載損耗大小隨負荷的變化而變化。

阻抗電壓（%）

把變壓器的二次繞組短路,在一次繞組慢慢升高電壓,當二次繞組的短路電流等于額定值時,此時一次側所施加的電壓.一般以額定電壓的百分數表示.如圖Ud=5.98%。

聯結組標號

根據變壓器一、二次繞組的相位關系，把變壓器繞組連接成各種不同的組合，稱為繞組的聯結組。為了區別不同的聯結組，常采用時鐘表示法。如Dyn11表示一次繞組是三角形聯結，二次繞組是帶有中心點的星形聯結，組號為11點（相位差為330°）。

型號說明

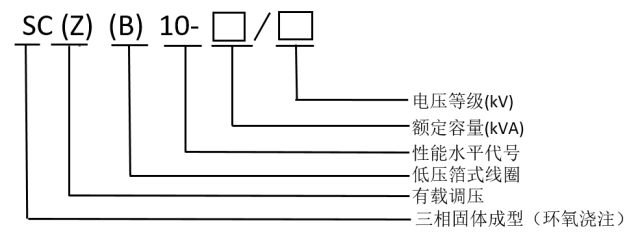

1、干式變壓器型號

例如上文中的干式變壓器銘牌型號為SCB10-630/10;SC表示三相固體成型（環氧澆注），10表示性能水平，數字越大，表示損耗越小，節能效果越好。630表示變壓器容量為630KVA，10表示變壓器一次側電壓為10KV。

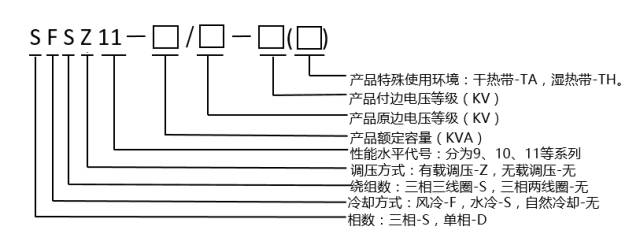

2、油浸式變壓器型號：

例如某油浸式變壓器型號為S11-400/10：

S代表三相，11代表性能水平，400代表變壓器容量為400KVA，10代表變壓器一次側電壓為10KV。

【接入光伏注意事項】

1、接入容量說明

根據電網公司《光伏電站接入電網技術規定》：小型光伏電站總?cè)萘坎灰顺^上一級變壓器供電區域內的最大負荷的25%。T接于公共電網的中型光伏電站總?cè)萘恳丝刂圃谒尤氲?b>公共電網線路最大輸送容量的30%內。在實際工程項目中，特別是小型分布式光伏項目，一般是根據上級變壓器的容量來確認總裝容量。

2、變壓器現場勘察

現場變壓器勘察內容包括：

變壓器數量

變壓器容量

變壓器廠區布局

變壓器額定電壓

當光伏容量較大、變壓器總?cè)萘繚M足接入條件，但變壓器數量不止一個時，需要把光伏按照每個變壓器的容量進行劃分接入，且光伏逆變器的安裝位置要注意變壓器廠區布局；若變壓器的容量不滿足光伏接入條件，需要對變壓器進行擴容或者更換。

3、并網后產生問題

三相不平衡

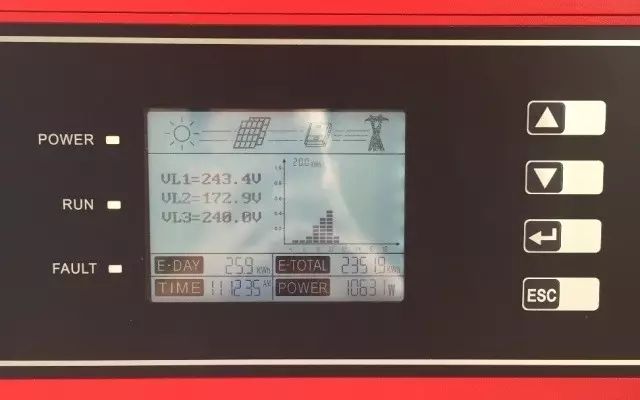

逆變器交流側顯示電壓為VL1=243.4V、VL2=172.9V、VL3=248.0V，明顯第二相電壓異于正常值；關閉逆變器，測量配電箱電網電壓為VL1=238.1V, VL2=170.5V,VL3=227.5V。排除光伏的影響，確定為電網電壓偏低的故障。當?shù)仉娋W(wǎng)三相極不均衡，各居民用戶在B相電網接入負載負荷過大，然后加劇了B相線的壓降，需要去供電局溝通處理，努力提高當?shù)仉娋W(wǎng)質量，并盡量保證各家庭接入電網的三相平衡。

機器報電網電壓偏高

電站離變壓器較遠

針對未改造的線路，可以把電站建造在變壓器附近，避免電站離變壓器太遠導致電壓過度抬高。對于遠離已有變壓器的場所，可以選擇新增一個變壓器（取得供電公司許可）就近升壓。

三相機顯示電網電壓超限

另因交流線纜導致的線損，除了會影響整個系統的發電效率，也會導致逆變器交流端采集的電壓偏高，工程中常見的影響因素主要為：線纜選擇過細和線纜過度纏繞。

4、變壓器調壓方式

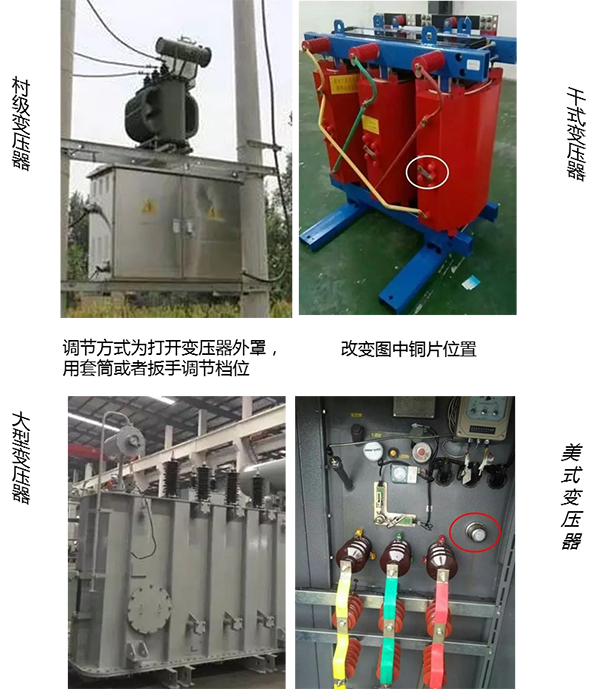

常見的變壓器多具備調檔功能，即通過改變一次側的接入線圈，在一定范圍內調節二次側的輸出電壓，而調節范圍和調節方法由變壓器型號和分接檔位決定，由于該項操作屬于電網公司范疇，小固在這里只對幾種變壓器做簡單概述：

其他變壓器未做說明，感興趣的朋友可留言討論。同時變壓器調整電壓需要有許可并且有專業人士操作。

【結語】

變壓器的考察、選型、安裝不容忽視，關乎光伏容量匹配以及用電側的安全，對變壓器的操作也需要電網公司許可，專業人士操作。以上是小固對變壓器的分享，未盡之處歡迎大家留言討論。
