一．前言

對于龐大的光伏電站而言，匯流箱的金額只占1%，但100%的電流從中通過，調試運維期間匯流箱故障占整個電站20-30%。此外不安全的匯流箱很有可能會導致起火，威脅財產和人生安全。

接下來小固將從產品功能介紹、產品展示、技術參數、接線原理圖、安裝工具、安裝注意事項、接線等方面介紹下光伏交流匯流箱，旨在讓光伏人更加了解匯流箱，更加了解其安裝的方法和注意的細節。

二． 光伏交流匯流箱產品功能介紹

l? 光伏交流匯流箱采用組串式逆變器的光伏發電系統，安裝于逆變器交流輸出側和并網點/負載之間。

l? 內部配置有輸入斷路器、輸出斷路器、交流防雷器，可選配智能監控儀表（監測系統電壓，電流，功率，電能等信號）

l? 主要作用：匯流多個逆變器的輸出電流，同時保護逆變器免受到來自交流并網側/負載的危害，作為逆變器輸出斷開點，提高系統的安全性，保護安裝維護人員的安全性。

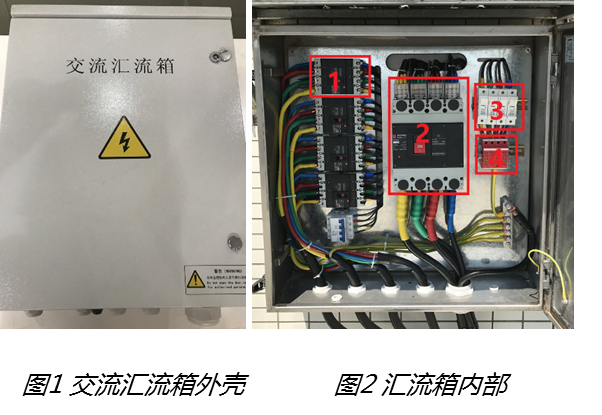

三． 光伏匯流箱產品展示

以4匯1的交流匯流箱（400V/50KW）為例，共有4臺50KW的逆變器：

標號1：逆變器輸出端直接連接到該4P斷路器上，斷路器可以迅速切斷故障電流，逆變器最大交流輸出電流為80A，空開規格按照逆變器最大電流的1.25倍,選擇100A的塑殼斷路器。

標號2：三臺逆變器匯流之后總的斷路器為額定電流為350A的塑殼斷路器。接到該斷路器的電纜通過銅排連接，線徑為150mm2。

標號3：熔斷器（保險）是一種過電流保護器，當被保護電路的電流超過規定值，熔絲熔斷使電路斷開起到保護的作用，一般在防雷浪涌失效之后才會動作，可以選擇100A的熔斷器。

標號4：浪涌保護器用于抑制瞬態過壓低于設備耐受沖擊過電壓，泄放電涌能量，從而保護系統電路及設備。規格Uc：750V Imax：40KA In：20KA? Up≤2.6KV，浪涌的下面一定要接地。

四． 光伏交流匯流箱技術參數

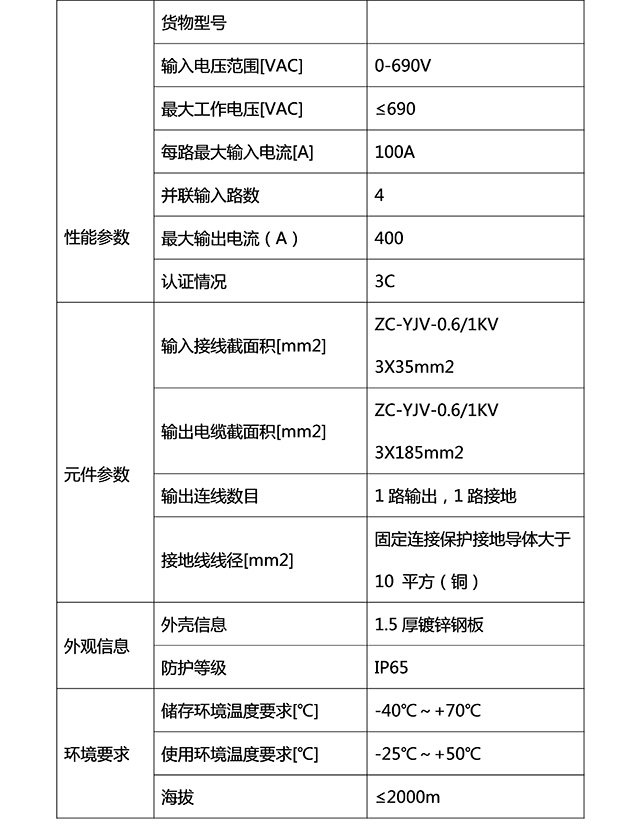

l? 交流匯流箱的技術參數

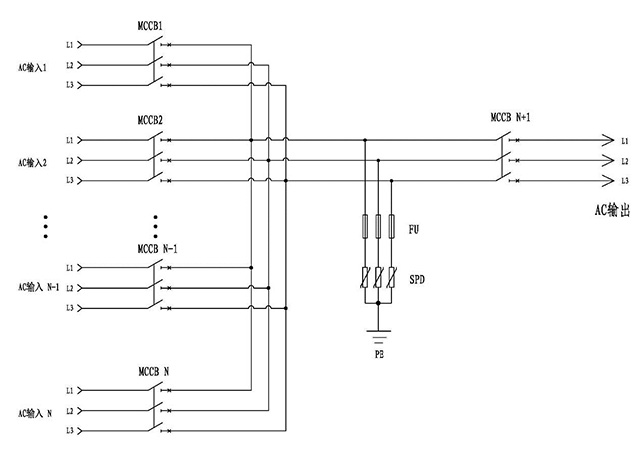

光伏交流匯流箱接線原理圖

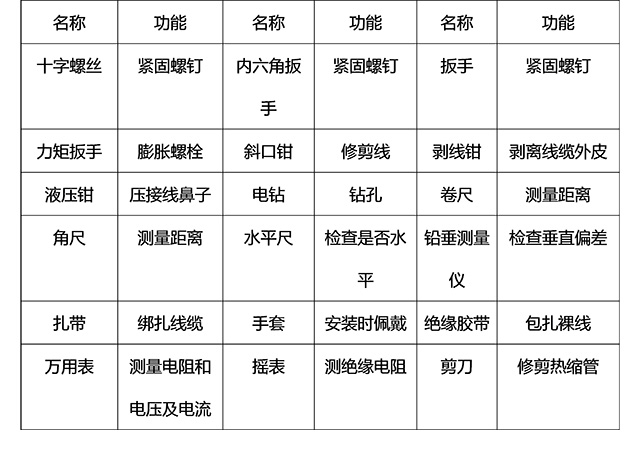

五． 光伏交流匯流箱安裝工具介紹

光伏交流匯流箱安裝注意事項

箱體的防護等級為IP65，適合戶外安裝，安裝位置應滿足一下幾點要求：

l? 匯流箱的按照位置應充分考慮到其外形尺寸及重量（參見參數章節）

l? 匯流箱的安裝環境溫度應在-25℃`+60℃之間，相對濕度在0-95%之間

l? 匯流箱應安裝在干燥、通風良好、防塵的地方

l? 進出線型式及安裝方式：鎧裝電纜下進下出，室外光伏組件支架后立柱懸掛安裝。

l? 避免安裝在太陽直射的地方，否則過高的溫度會減少系統發電量，還可能影響匯流箱的使用壽命

l? 為了更好的散熱且方便日常維護，安裝匯流箱的四個方向保持足夠的空間

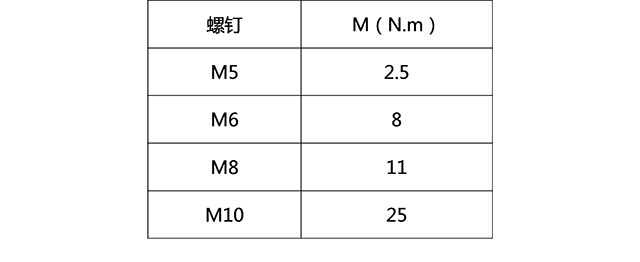

注意：線路連接（載流）螺釘扭力要求：

六． 光伏交流匯流箱接線

l 接線前準備

1.??? 打開匯流箱

2.??? 將所有塑殼斷路器MCCB置于脫扣狀態

l 輸入接線

1.??? 按照接線原理圖接線，接線前需要確認相序、確認無接地故障

2. 擰松匯流箱的下端防水端子的收緊螺帽

3. 將輸入電纜穿過白色電纜接頭；線纜長度要留有余量，以便匯流箱內部彎曲固定

4.壓接線鼻子

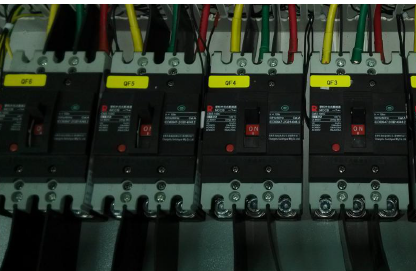

5. 用6 號內六角扳手把斷路器器輸入端3 套M8 內六角螺絲松掉，斷路器入端按三相黃從左至右順序接線。接6 組輸入線。M8 扭力11N.m

6.旋緊進線電纜接頭的收緊螺帽

l 輸出接線（推薦）

工具為：壓線鉗；長柄十字螺絲刀；M10內六角套筒扳手（M6）

1.匯流箱的輸出端接法和輸入接法類似，將線纜剝好線，將銅鼻子套在剝開的線上

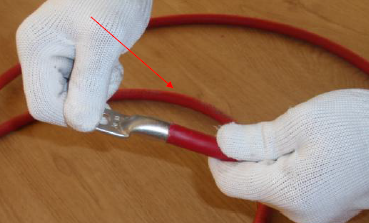

2.??? 使用壓線工具進行壓線

3.??? 套相應的熱縮管，正極為紅色，負極為黑色

4.??? 擰松防水接頭，逆時針方向旋轉，將導線穿過電纜接頭

5.??? 將做好的導線接入到斷路器輸出端銅排。旋緊輸出端的螺絲M10 螺絲（扭力25N.m），再將線理整齊平整

6.??? 順時針方向擰緊防水接頭

七． 總結

光伏交流匯流箱是光伏系統的重要部件，本文從多個方面介紹了匯流箱，大家在選擇設備時，需要從材料、設計、工藝、檢測、認證等多個方面進行挑選，從而減少設備的故障，減少運維的成本，增加光伏系統的安全。通過這次分享，希望大家對光伏交流匯流箱有所了解，后續小固還會推出更實用、更有料的文章，也希望大家繼續關注固德威光伏逆變器！
