一、設計過程
固德威太陽能學院之前推出的《10kW光伏系統典型設計全過程》&《5KW家用光伏系統典型設計全過程》詳細介紹了項目的接地安裝、配電箱配置方法由于各區域差別較大,這里不做重復介紹。
最大敷設面積
考慮到有限的屋頂面積、銀行放款條件以及全壽命周期的收益,越來越多的高效板在屋頂分布式項目中得到應用,此次方案選擇60片300W高效組件,參數如下:

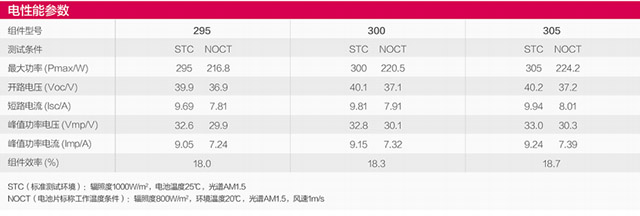

TAB-1 組件參數

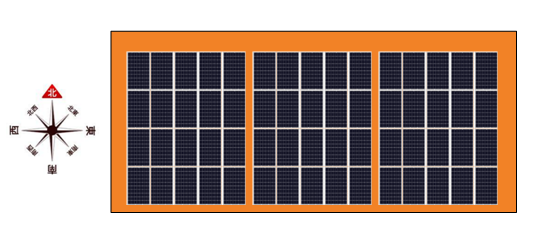

考慮到當天氣候水文條件、以及現場的安裝條件,采用類似陽光房的方案將組件抬高,5*4為一個單元,每個單元內組件串聯接入逆變器,組件排布及支架方案如下:

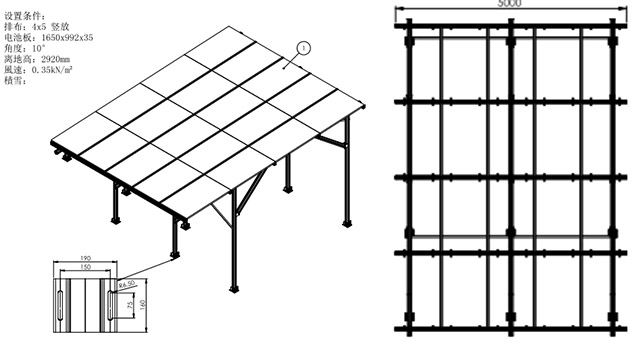

PIC-1 支架示意圖
(1)??? 每串組件開路電壓和工作電壓在SOC條件下分別約為800V和656V,滿足逆變器安全和最優運行電壓需要;
(2)??? 每串組件額定功率在SOC下約為6kW,每3串接入一臺逆變器,接入總功率為18kW,滿足逆變器最大額定輸入功率要求;
新型高效組件的應用給逆變器的性能提出了需求,包括直流側超配和交流側過載能力,GW15KN-DT在考慮實際應用要求后,優化了產品性能,包括結構優化設計、效率提升、過載能力等。

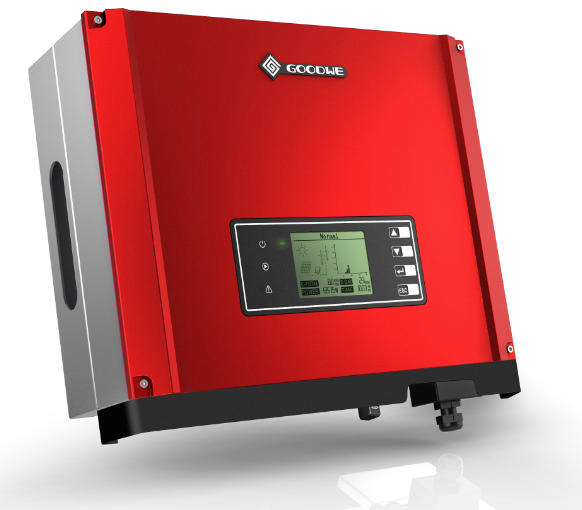

PIC-2 逆變器外觀圖
|

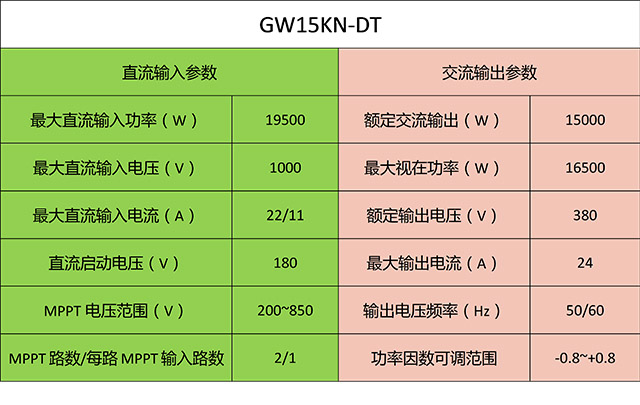

TAB-2 逆變器電氣參數
(1)直流側線纜
?? 直流線纜多為戶外鋪設,需要防潮、防曬、防寒、防紫外線等,因此分布式光伏系統中的直流線纜一般選擇光伏認證的專用線纜,考慮到直流插接件和光伏組件輸出電流,目
?? 前常用的光伏直流電纜為PV1-F 1*4mm2。

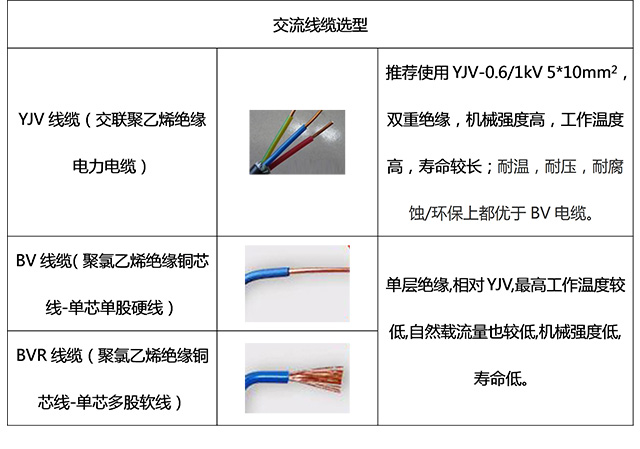

(2)交流側線纜
?? 交流線纜主要用于逆變器交流側至交流匯流箱或交流并網柜,可選用YJV型電纜。長距離鋪設還要考慮到電壓損失和載流量大小,15KW三相機交流線纜推薦使用YJV-5*10mm2。
|
注:交直流線纜一般都安裝在戶外,一般套PVC管來保護線纜。

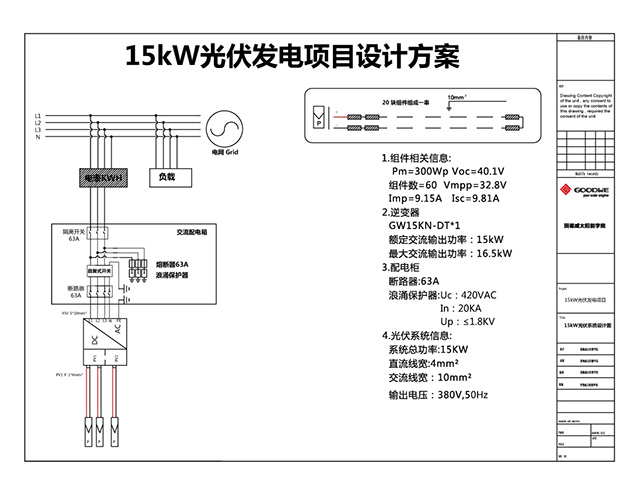

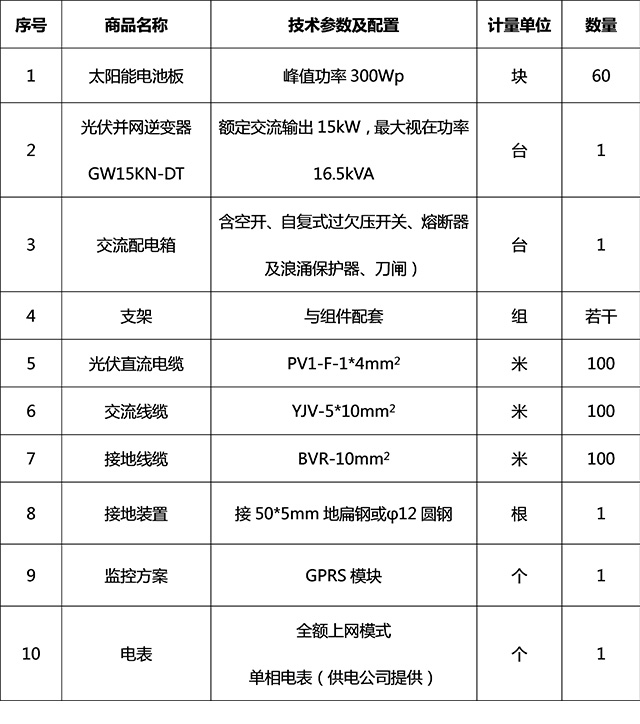

二、設計方案圖及清單表
|

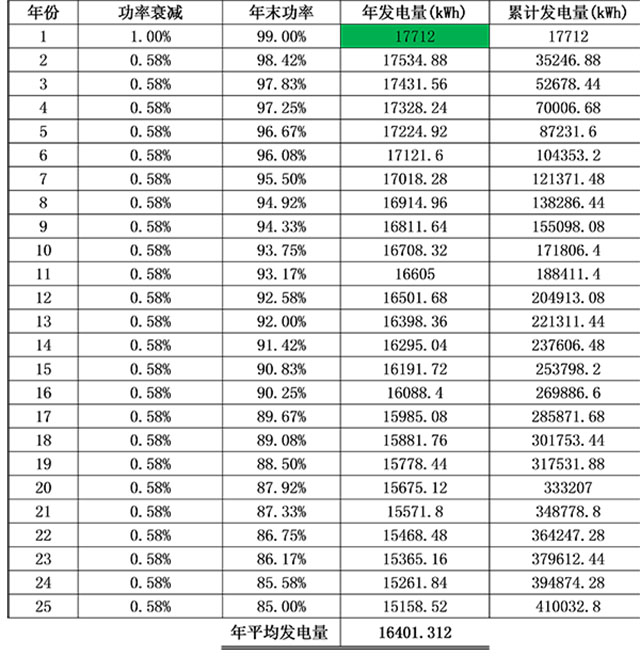

裝機容量18kW,PR=82%,全年發電量估值為1200小時(山東地區),首年發電量為17712kwh。首年衰減為2.5%,25年末最低功率為85%。
注:按照25年衰減至85%計算,25年累計發電量超過41萬度電。
該電站位于河北省滄州市。

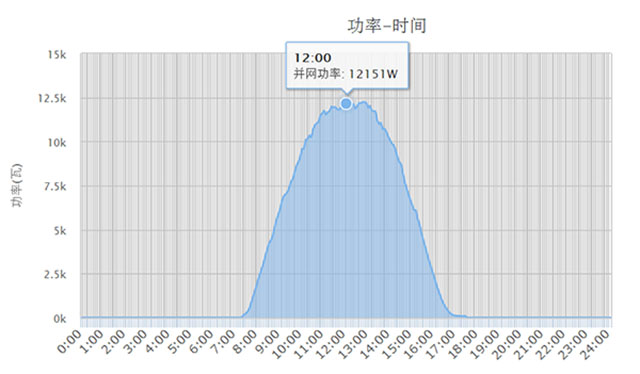

峰值并網功率-12151W(12.16)

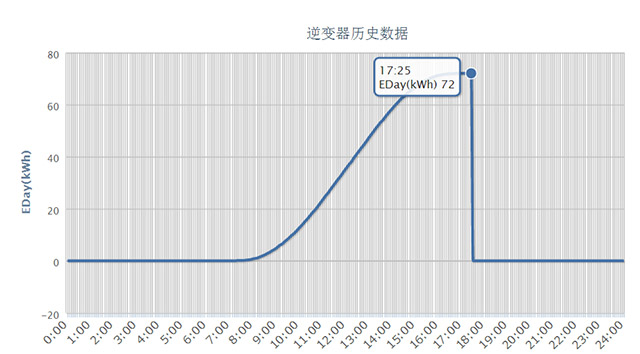

當日發電量-72kWh(12.16)
15千瓦左右的裝機容量的電站在北方還是比較普遍的,通過典型設計的分享讓用戶對光伏系統的前端設計有了很好的了解,設計的目的就是為了指導施工,讓施工有序,通過施工還可以對設計方案進行驗證,從而高質量的完成電站的建設。
