前言

在光伏系統里組件排布的設計非常重要，好的組件排布對整體安裝容量、安裝難易程度、長期發電量及保障投資收益，都有不少區別，小固今天探討的話題就是不同安裝形式的組件排布哪種收益更高。

一般來說，常見的排布形式主要分為以下四種（PS：不考慮單軸及跟蹤支架）：

l?? 豎向單排

l?? 橫向單排

l?? 豎向多排

l?? 橫向多排

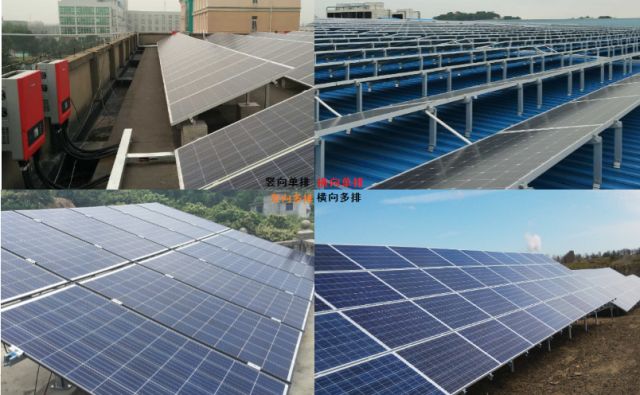

圖1：多種組件的排布方式

一、分析依據—組件的結構

1-1 以60片電池片組件為例

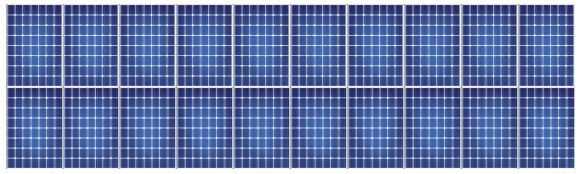

圖1：光伏板結構

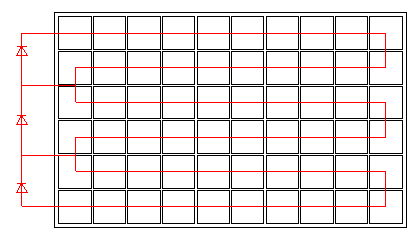

以60片電池片為例，實際上就是3組電池片并聯，每組20塊電池板串聯接一個旁路二極管，二極管可以防止熱斑，在一串被遮擋的時候對其他兩串沒有影響。根據組件特性，來分析不同遮擋下的出力情況。

1-2 不同遮擋情況下組件出力情況

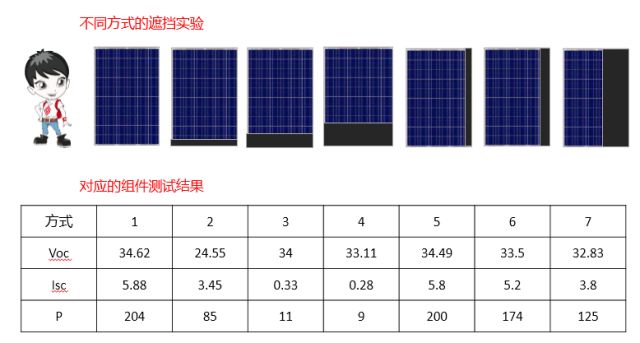

圖2 遮擋實驗

二、橫排VS豎排

從占地面積、支架用量、安裝、發電量四個方面進行比較。

（1）占地面積

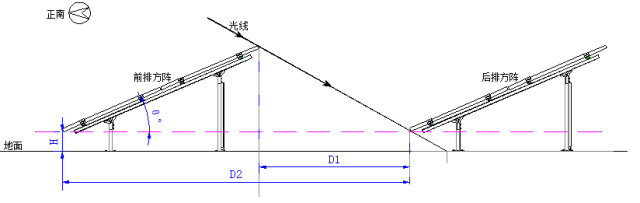

圖3:D2為單個陣列所占的前后排距離

假設組件是1650*990mm的單晶280Wp（60片）的組件，組件安裝傾角為θ，光線入射角為α，則D2=L*cosθ+L*sinθ*cotα。

圖4：豎向雙排排布 VS橫向雙排排布

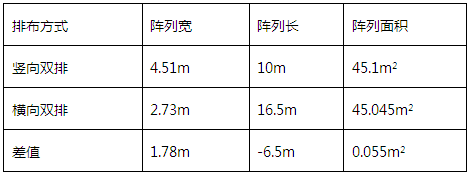

取θ=30°，α=45°。通過計算得到D2(豎排)≈4.51m，D2（橫排）≈2.73m；

通過比較單個支架單元的陣列總占地面積差別不大，但是在長度和寬度有較大差異，在實際項目要合理選擇橫排還是豎排。

（2）支架用量

對兩種方式的安裝進行對比

圖5：豎向雙排排布圖

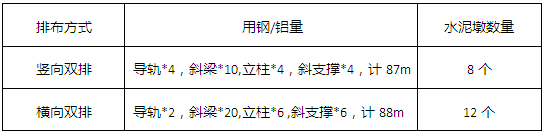

注：①以上僅提供了一種斜支架的定量分析。通過比較：橫向雙排的用鋼量要比豎向雙排排布要略多一些，經優化后，實際應用中組件橫排與豎排用鋼量幾乎一致，尤其是橫向三排或四排VS豎向雙排的對比；但水泥墩要多一些成本。

②傾角減小，可以減少支架用鋼量（前后立柱及斜支撐）。

（3）安裝

通常光伏電站中，光伏組件采用豎向雙排布置、橫向三排或四排布置，當橫向布置時，最上面一塊安裝比較費勁。

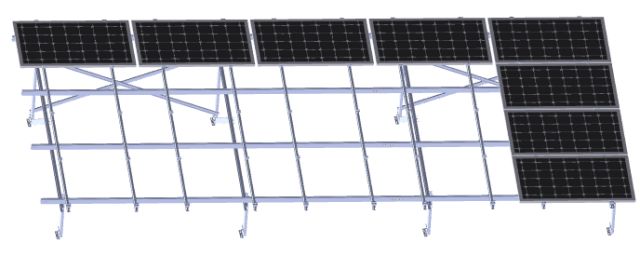

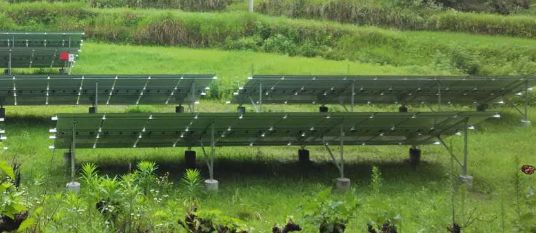

圖6：橫向四排組件排布

（4）發電量

4-1 根據光伏電站設計原則，兼顧發電收益和安裝容量，光伏陣列前后排間距應保證冬至日早上9:00到下午3:00太陽電池方陣不被遮擋；但是實際下午3:00之后還有部分可觀的發電量。以5kW電站為例，如下圖所示。

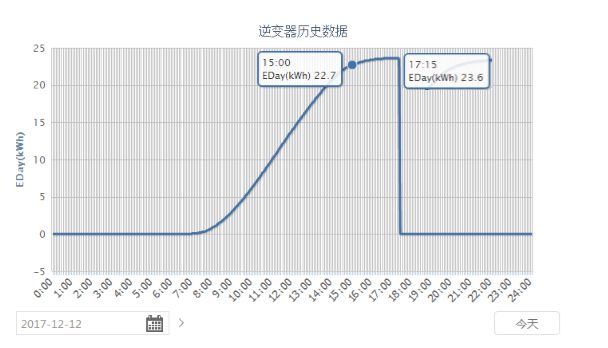

圖7：上海地區（冬至日，15:00之前發電量22.7度，當日發電量23.6度）

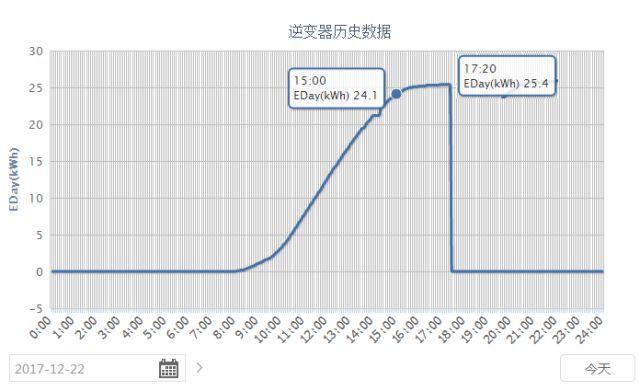

圖8：河北地區（冬至日，15:00之前發電量24.1度，當日發電量25.4度）

4-2 考慮到下午3點之后前后排有遮擋的情況

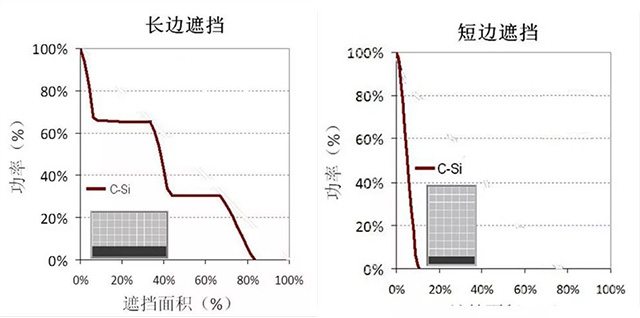

圖9：組件短板遮擋和長邊遮擋特點

通過比較：橫排抗遮擋能力強于豎排。尤其是在山地、坡地等不規則地區，組件橫排抗遮擋能力大于豎排。總體來講，橫排布置可以提高系統的發電量。

三、單排VS多排

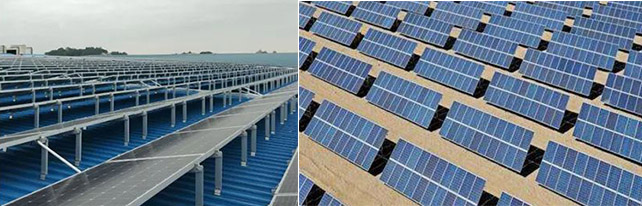

圖10：單排VS多排

區別：① 單排組件前后陣列凈距離D1比較短，不利于運維。多排提供較寬的過道，便于檢修。

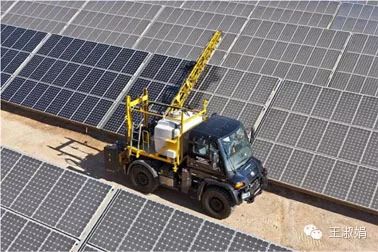

圖11：專業清洗車

② 下午到某個時刻，單排組件前后排（除第一排）陰影遮擋比較嚴重，但是多排上部分組件不容易被遮擋，發電量更高！

③ 考慮到組件的防風等問題，多排對防風等級要求更高一些，電站更容易受到損害。

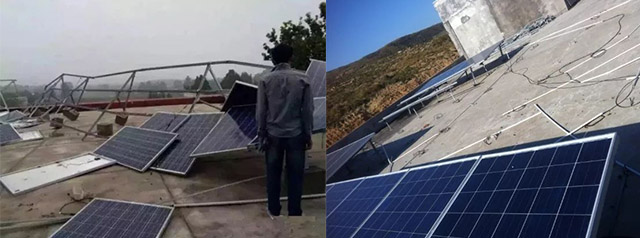

圖12：大風后的情景

總結

本文先簡單介紹了組件的結構，然后通過占地面積、支架用量、安裝難易度、發電量、運維等對比來分析橫排和豎排、單排與多排的區別，旨在讓大家找到更適合自己的組件排布。

限于作者的水平有限，本文難免有一些疏漏之處，歡迎大家留言指正！

小固，給您一種方式，品味光伏！
