一． 前言

光伏電站運行周期大概在25年左右，在這段時間內，光伏電站都需要運行維護，運維效果直接影響光伏電站的投資回報。

國內光伏市場經過多年的發展，積累了巨額存量電站。相較大型電站的設備完備、商業模式成熟，分布式特別是戶用電站的運維，由于其分散性、小容量、管理困難等特點，讓運維企業熱情大減。而其體量巨大，儼然讓電站運維成為行業的下一個風口。

本期分享，小固從光伏運維期間出現的問題、光伏電站運維的設施和技術、巡檢的記錄表等方面展開分享，幫助大家掌握光伏電站運維方法。

二． 光伏運維期間出現的問題

l? 組件

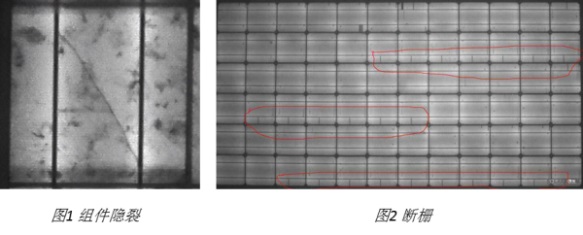

斷柵、隱裂、破片、碎片、虛焊、燒結網紋、黑芯、黑邊、混檔、低效率片、邊緣過刻、PID、衰減、熱斑衰減等

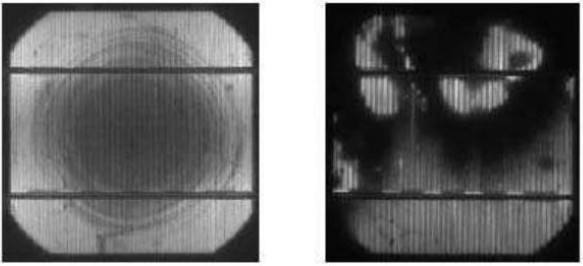

圖3 黑心、黑斑

l 逆變器

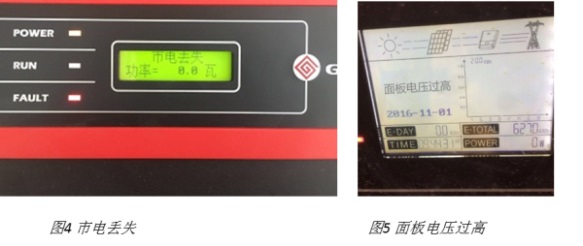

沒有市電、繼電器檢測異常、面板對地絕緣阻抗過低、輸出端電流傳感器故障、電網電壓超限、殘余電流檢測裝置故障、殘余電流故障、過溫保護、電網頻率超限、面板電壓過高等。

l? 電站設計類

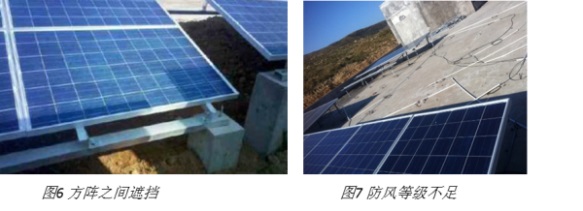

防風等級不足、支架高度不足、陰影遮擋、方陣之間遮擋等。

l? 電站施工問題

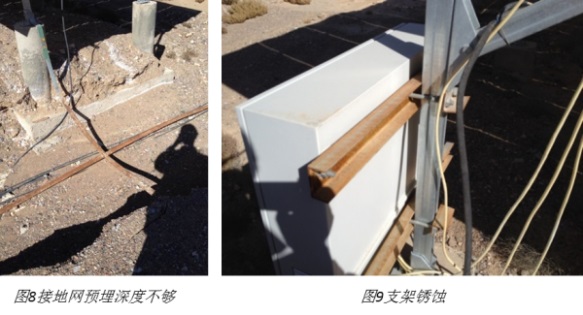

支架結構懸空、支架安裝墊片影響組件邊框接地、支架銹蝕、鍍鋅層脫落、接地網預埋深度不夠、沖刷導致基礎裸露、無運維通道。

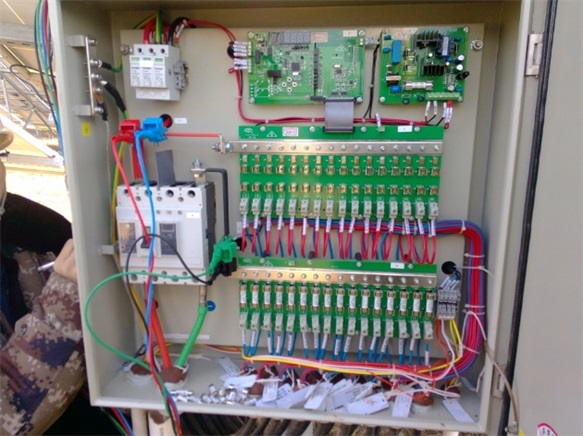

l? 匯流箱

布線不合理、螺絲固定不牢靠、過熱提示虛接等。

圖10 布線不合理

三． 光伏電站運維的設施和技術

l? 組件

（1）???? 運維工具

螺絲刀、扳手、鋼絲鉗、尖嘴鉗、斜嘴鉗、壓線鉗、剝線鉗、網線鉗、內六角扳手、工具包、萬用表、電流鉗、卷尺等。

（2）組件檢測工具

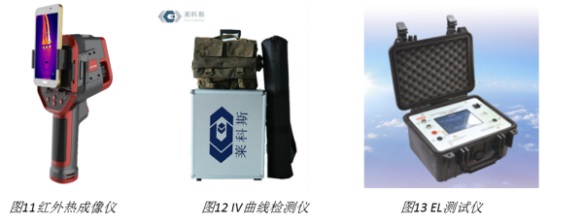

紅外熱成像儀、IV曲線測試儀、EL測試儀、智能化清洗設備等。

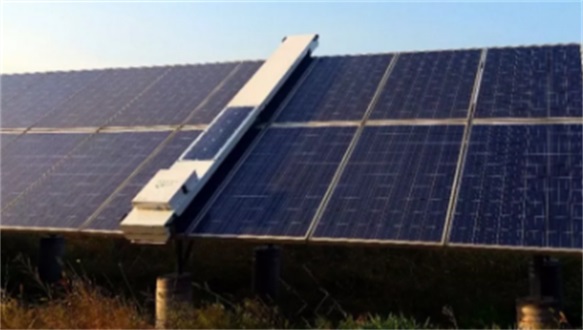

圖14智能化清洗設備

（3）組件定期檢查和維修項目

檢查維修項目：組件邊框、電池片、玻璃、組件表面、接線盒、背板、銘牌、導線、光伏組件上的帶電警告標識、邊框和支撐結構、其他缺陷等。

若發現下列問題，需及時更換組件：

?? 光伏組件中存在與組件邊緣或任何電路之間形成通道的氣泡

?? 光伏組件存在玻璃破碎、明顯的顏色變化

?? 光伏組件接線盒變形、扭曲、開裂，接線端子無法良好連接。

（4）陣列定期檢查和維修

檢查維修項目：光伏方陣整體、受力構件、連接構件和連接螺栓、金屬材料的防腐層、預制基座、陣列支架、等電位連接線、接地可靠性，其它缺陷等。

l? 光伏支架

保證所有螺栓、焊縫和支架牢固連接。

查看支架表面的防腐涂層，及時補刷開裂和脫落的支架。

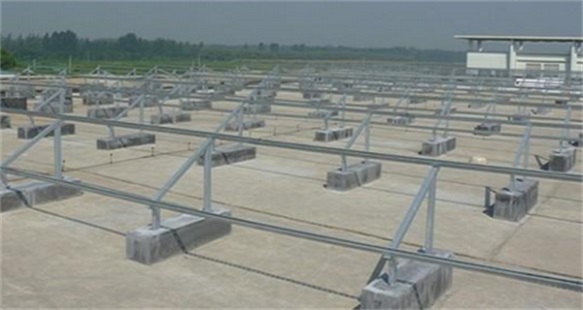

圖15光伏支架檢查和維護

l? 光伏逆變器

（1）逆變器檢測項目：

電壓，電流，功率，發電量的精確度，異常保護是否在標準范圍之內、轉化效率，輸出電流的電能質量：PF值，總諧波，有功無功調節等。

（2）逆變器檢測設備

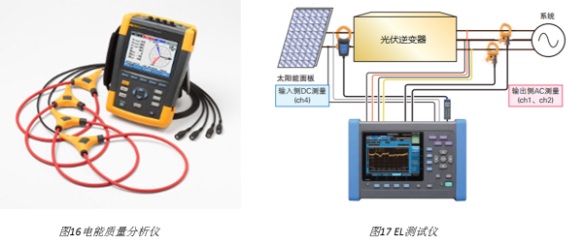

電能質量分析儀、EL測試儀等

（3）逆變器運行維護項目

?? 逆變器結構和電氣連接應保持完整，不應存在銹蝕、積灰等現象，散熱環境應良好，逆變器運行時不應有較大振動和異常噪聲;

?? 逆變器上的警示標識應完整無破損;

?? 逆變器中模塊、電抗器、變壓器的散熱器風扇根據溫度自行啟動和停止的功能應正常，散熱風扇運行時不應有較大振動及異常噪音，如有異常情況應斷電檢查;

?? 定期將交流輸出側(網側)斷路器斷開一次，逆變器應立即停止向電網饋電;

?? 逆變器中直流母線電容溫度過高或超過使用年限，應及時更換;

l? 交流匯流箱和配電柜

（1）交流匯流箱和配電柜運維工具

十字螺絲、力矩扳手、萬用表、手套、搖表、斜口鉗等。

（2）檢測維修項目

配電柜的結構和機柜本身的制造質量、二次線及電氣元件安裝、主電路連接。

（3）測試項目

絕緣電阻、通信功能、顯示功能、絕緣強度測量、配電柜熱特性。

（4）交流匯流箱和配電柜維護時的注意事項

?? 配電柜標明被控設備編號、名稱或操作位置的標識器件應完整，編號應清晰、工整;

?? 手車、抽出式成套配電柜推拉應靈活，無卡阻碰撞現象;動觸頭與靜觸頭的中心線應一致，且觸頭接觸緊密;

?? 配電柜中開關，主觸點不應有燒溶痕跡，滅弧罩不應燒黑和損壞，緊固各接線螺絲，清潔柜內灰塵;

?? 檢驗柜、屏、臺、箱、盤間線路的線間和線對地間絕緣電阻值，饋電線路必須大于0.5MΩ;二次回路必須大于1MΩ

l? 變壓器

檢測維修項目：光伏電站主回路升壓變壓器。

測試項目：轉換效率測試、其他實驗。

四． 光伏電站巡檢記錄表

在光伏電站運維的過程中，要做相關的記錄，小固分享光伏電站運維記錄表供大家參考。

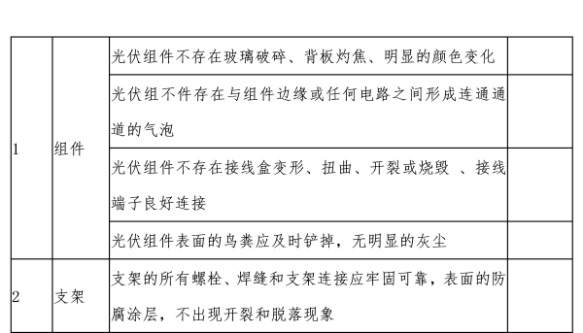

l? 組件和支架運維記錄表

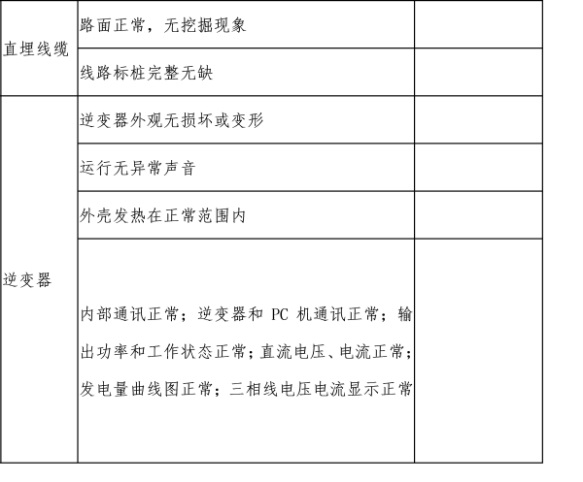

l? 逆變器、線纜運維記錄表

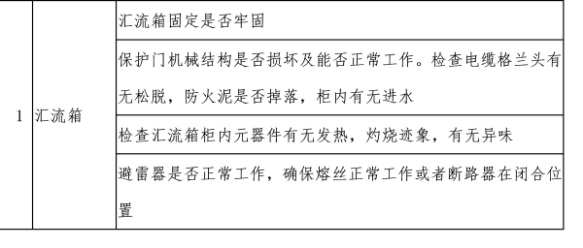

l? 匯流箱運維記錄表

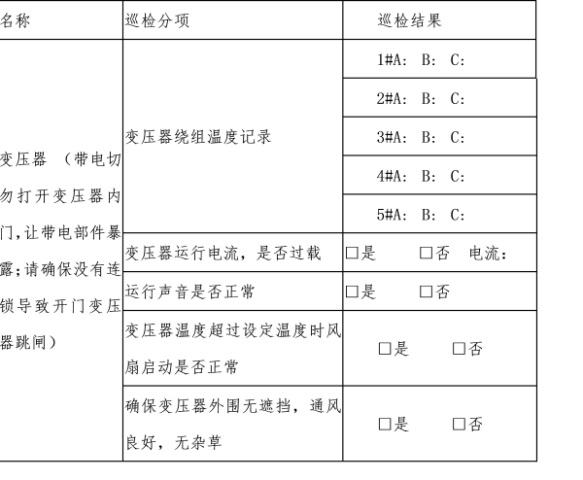

l? 變壓器運維記錄表

五． 光伏運維監控軟件

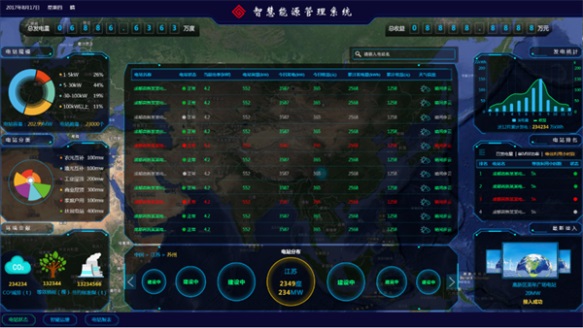

小固上文講述的內容主要是針對去項目現場進行的運維，其實目前很多逆變器廠家或者運維的廠家都具有自己的智能運維平臺，通過這些智能化的運維平臺可以基本滿足光伏電站運維的需求。在這些平臺上，有可視的大屏監控、創新化的智能互動，可實現高效的運維管理、頂級的安全保障。下圖為固德威監控運維大屏：

六． 結尾

在后光伏時代來臨之際，電站的運營運維、托管的業務將成為光伏電站的主旋律。

光伏運維人員、業主需要通過科學的監控和巡檢制度，及時發現潛在問題，同時合理利用運維技術手段，提高設備的運行效率，降低故障率。通過對檢測數據和運維記錄的有效分析，真實、客觀、公正的評估電站的運行效率，并做出有效的收益評估和預測；保證光伏電站的收益回報。
