前言

夏天就是藍天白云晴空萬里突然暴風雨。

高溫炎熱和雷雨高發季節，由于種種原因，發電量不升反降：

來自小固后臺留言

除了影響光伏電站經濟收益，更可能危害到人身和財產安全。小固本文，將與您探討五種夏季最常見的逆變器報錯及故障，希望在這個夏天，讓電站“光力全開”！

一、對地絕緣阻抗過低

陰雨天氣，套管等潮濕易進水；AC接線不當也可能導致個別機器進水；組件防水盒也可能被熱壞了……

這些問題，最常見的報錯信息就是“對地絕緣阻抗過低”。

現場檢查組件的直流線纜和接地情況。

1、檢查直流線纜

固德威售后部門統計，大部分的面板絕緣阻抗問題是直流線纜破損導致，包括組件之間的線纜，組件至逆變器之間的線纜，特別是墻角的線纜和沒有穿管露天鋪設的線纜，需要仔細檢查。

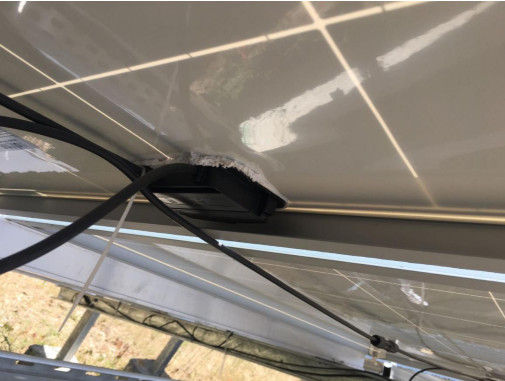

許多項目現場直流線多跟組件面板有接觸，時間長可能因直流線外皮老化而對組件背面造成一定程度腐蝕。

應避免線纜直接接觸組件背部；使用防腐蝕，防老化等級較高的線纜。

2、檢查組件側接地和套管進水

光伏系統沒有良好接地，同樣會影響逆變器正確地檢測組件對地絕緣阻抗值，現場容易出問題的地方包括：

組件支架接地

對于組件的接地，一般選用40*4mm的扁鋼或者φ10或者φ12的圓鋼，最后埋入深度1.5m的地下，光伏組件的接地電阻要求不大于4Ω，對于達不到接地電阻要求的，通常采用添加降阻劑或選擇土壤率較低的地方埋入。

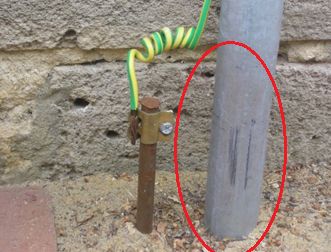

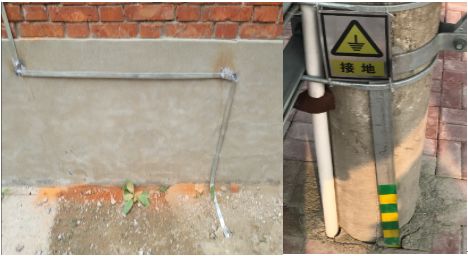

現場圖例一（扁鋼）

現場圖例二（圓鋼）

逆變器側接地

1、工作接地

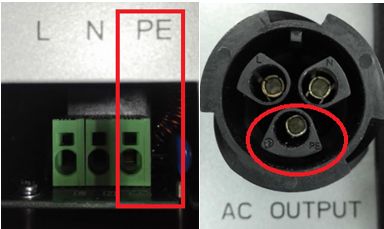

NS機型PE端/DNS機型PE端

SDT&DT 機型PE端

一般工作接地（PE端）接到配電箱里的PE排上，再通過配電箱做接地。

2、保護接地

逆變器機身的右側有一個接地孔是做重復接地，保護逆變器和操作人員的安全。

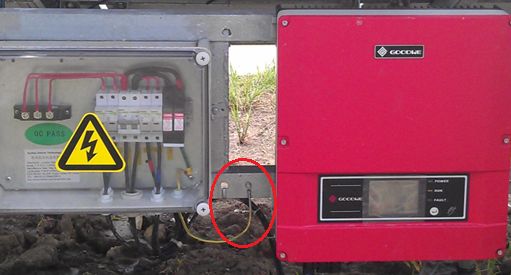

逆變器的機殼保護接地可以單獨使用接地極，也可以和配電箱共用一個接地極（通常），如下圖所示。

3、配電箱側接地

1、防雷接地

交流側防雷保護一般由熔斷器或斷路器和防雷浪涌保護器構成，主要對感應雷電或直接雷或其他瞬時過壓的電涌進行保護，SPD的下端接到配電箱的接地排上，如下圖所示。

2、箱體接地

根據《建筑電氣工程施工質量驗收規范》6.1.1柜、屏、臺、箱、盤的金屬框架及基礎型鋼必須接地（PE）或接零（PEN）可靠；裝有電器的可開啟門，門和框架的接地端子間應用裸編織銅線連接，且有標識。

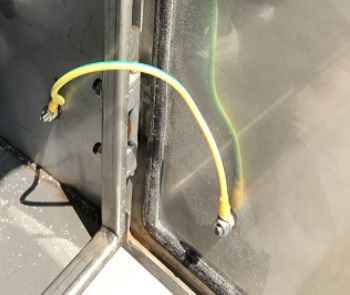

配電箱的柜門與柜體要做跨接線，保證可靠接地，如下圖所示。

配電箱內設備所有的接地線均要與PE排連接，再有PE排引出，如下圖所示。

以上，從組件側、逆變器側、配電箱側三個方面介紹了戶用光伏系統的接地方式。

二、過溫保護

在關注逆變器整體性能時，光伏人關注最多的往往是轉化效率、最大直流電壓、交流輸出功率、防護等級等一系列慣常的問題。逆變器的散熱是光伏人容易忽視的問題，而散熱問題可能產生的功率損耗甚至機器過溫保護（降載），卻實實在在影響著發電量。

溫度對于組件乃至整個光伏系統的發電影響還是非常大的，在一年當中，發電量往往不是7-8月份太陽最好的時候發電量最高，反而是4-6、9-10月份的發電量更高一些，這可以從固德威監控平臺看出來（因地而異）。所以電站的通風散熱在實際電站的設計運行維護中是至關重要的。

這也是“為什么夏天發電量低”最可能的原因。

另外，很多安裝現場的逆變器都放在室外，長時間的陽光直射會損壞逆變器元器件的壽命，陽光直射對腔內的溫度有直接關系，影響電容等元器件壽命，加速設備的老化。

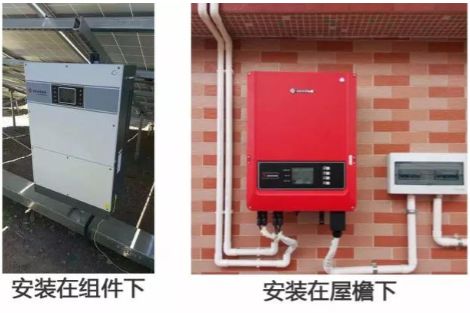

·????? 雖然固德威的逆變器在散熱方面采用優良的散熱設計，保證逆變器的低損耗和長使用壽命。防護等級達到IP65，依然建議在有陽光直射等不利因素的狀況下，為逆變器加裝防護蓋板。

為什么IP65的逆變器室外安裝要配蓋板←詳情點擊

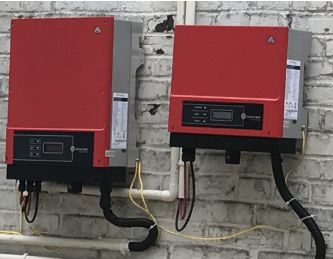

·????? 聯排安裝時，逆變器左右間距建議1米以上，保證機器散熱。并注意預留逆變器上下運維空間。

三、電網電壓超限

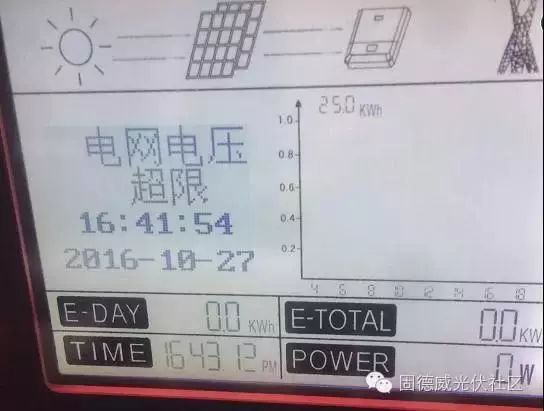

根據安規要求，并網逆變器必須要在規定的電網電壓范圍內工作，若該電壓值超出安規要求范圍，逆變器必須跳脫，停止工作，以確保設備和操作人員安全。（注：中國安規電壓范圍—187V~242V）

夏季是負荷用電高峰期, 空調等設備常開，電壓相較其他季節偏低。

另外，由于逆變器至電網并網點之間的線纜過細、過長或者存在纏繞，導致在電網電壓正常的情況下，逆變器AC端子側的電壓過高。

用萬用表分別檢測逆變器輸出電壓和并網點的電壓，如若逆變器的輸出電壓遠大于并網點的電壓，說明線損較大。建議更換電纜或者在得到電網公司許可后，修改逆變器默認的安規電壓范圍。

安規修改方法：

·???????? 斷開交流電；

·???????? 單擊按鍵到機器型號界面；

·???????? 長按按鍵5S，進入二級菜單；

·???????? 單擊按鍵選擇合適安規，選擇完成后，等待30S后，逆變器會自動保存。

·???????? 逆變器自動保存后，接通交流電。

若電網電壓查看到三相不平衡，檢測三相機型的火線是否存在虛接情況。若電網電壓未超限,檢測N線是否存在虛接、脫落。N線虛接、脫落會導致機器報電網電壓超限或逆變器一直重連。

四、市電丟失/ Utility Loss

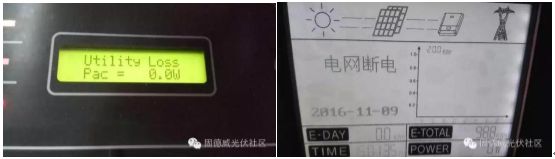

夏天就是藍天白云晴空萬里突然暴風雨，電網斷電情況時有發生，也是逆變器最常見報錯信息之一：

檢查步驟：

·???????? 檢查電網是否有電。若有電，下一步。

·???????? 檢查交流線是否虛接、脫落。

·???????? 可能是火線脫落，虛接或接錯位置。

五、監控異常

對光伏系統來說，完成并網只是剛剛開始。穩定、合理的監控方案，有助于高效運維光伏系統，進而保障投資收益。

天氣熱，當然要隨時隨地查看電站監控信息。

大家一定發現了固德威監控支持遠程設置，目前此功能僅對國內安裝商用戶開放。提供以下幾個參數的遠程設置：

·????? 起/停機（開關機）

·????? 修改安規（僅限于國內三個安規）

·????? 絕緣阻抗

·????? 有功功率設置

·????? 無功功率設置

·????? 功率因數設置

不會使用機器設置？解釋了也聽不懂？遠程搞定！這個功能有多方便，誰用誰知道！

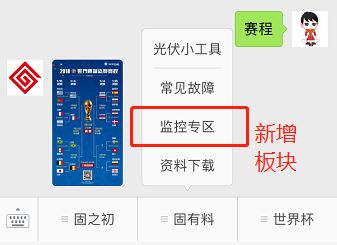

公眾號菜單新增“監控專區”，關于監控配置、WIFI設置視頻都可以在這個地方看到啦，歡迎來約~

總結

占系統成本不到10%的逆變器，卻掌控著整個系統100%的發電量。了解逆變器才能保證電站穩定運行。本文與您分享五種夏季最常見的逆變器報錯信息，及其處理辦法，如果您還遇到其他問題，歡迎留言探討！
