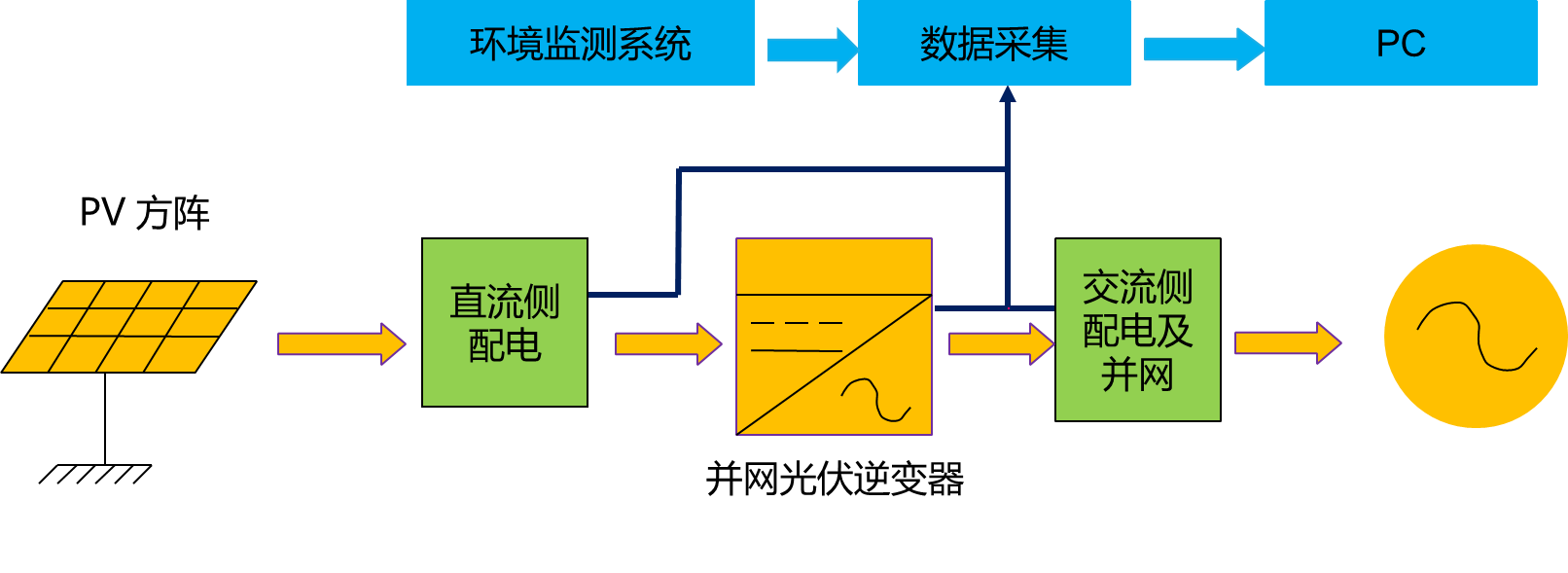

如下圖所示,組件+逆變器連接電網,設計好交直流側的配電設備,再根據實際需求安裝合適的監控,這就是我們常見的并網光伏系統,看起來非常簡單。
然而,小固要表達的觀點是:
沒錯,光伏系統,其實,它并不像你看見的那么簡單,在請教業內眾多專家之后,小固針對如何做好光伏系統,悉心整理了諸多要點,希望光伏人看完這些觀點和分析之后,能夠引起您的共鳴,讓我們一起為國家和社會做出更好的產品和解決方案:

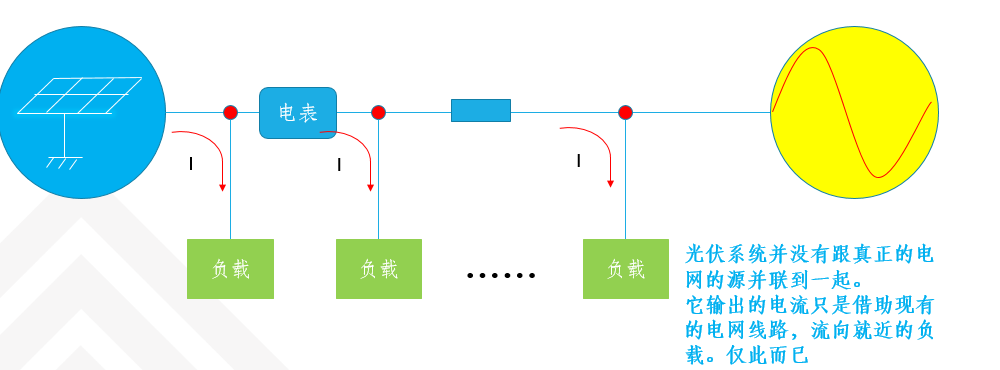

電流源的特性——優先流向阻抗最低的地方
【小固提醒:了解光伏系統并網的本質,有利于分析未來分布式光伏應用主流形式,并能夠合理的解釋—何為消納能力、光伏發電優先被就近負載消耗、自發自用比例等問題。】
2.關注電網適應性—并網光伏系統與電網連接,首先須符合當?shù)仉娋W(wǎng)的安全規范要求,最基本的就是安全的電壓和頻率范圍。然而,由于電網的復雜性,隨著分布式光伏項目的廣泛應用,光伏系統也面臨著越來越多的電網適應性問題。
地區 |
頻率 |
電壓 |
|
單相 |
三相 |
||
中國 |
50Hz |
220V |
380V |
美國 |
60Hz |
120V |
240V/480V |
巴西 |
50Hz |
127/220V |
220/380V |
日本 |
50/60Hz |
110V |
220V |
不同國家不同電網電壓頻率
【小固提醒:遇到這樣的狀況,需詳細了解當?shù)仉娋W(wǎng)特性,并對逆變器的“容錯性”提出更高要求。】
3.精算投資收益—不同地區光照條件、政策都不同,計算投資收益需基于實際的情況科學計算,切不可貿然投資。

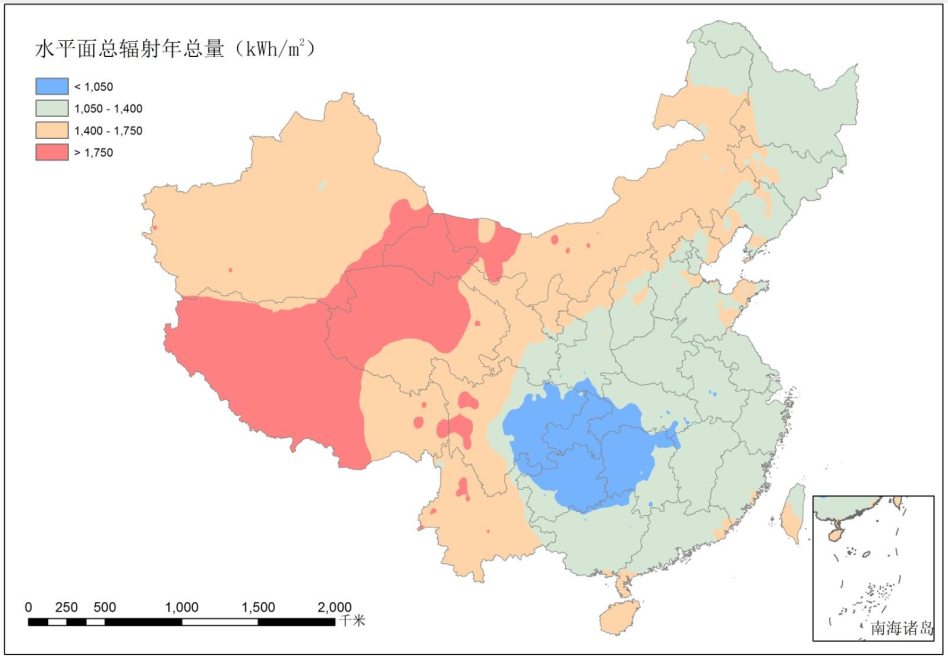

中國光照資源分布圖
國家補貼 |
全額上網 |
0.65元/kWh(一類)、0.75元/kWh(二類)、0.85元/kWh(三類) |
自發自用,余電上網 |
自發自用部分電價 = 用戶電價+0.42 余電上網部分電價 =當?shù)孛摿蛎弘妰r(jià)+0.42 |
|
地方補貼 |
最新動態:浙江湖州出臺補貼新政5年每度電可享受0.18元補貼;浙江金華市對工商業0.2元/度,家庭0.3元/度,連補三年。 |
政策補貼
【小固提醒:是否投資光伏電站,除了看好國家政策,需考慮多種復雜因素,綜合計算投資收益率,謹慎投資保障收益。】
4.屋頂承重和防水—光伏組件安裝在屋頂,承重關乎建筑安全,防水處理關乎建筑壽命。
屋面荷載包括永久荷載和可變荷載,永久荷載包括光伏組件、支架和零配件的自重;
可變荷載包括不可上人屋面載荷、可上人屋面載荷、風載、雪載、積灰荷載(忽略)等。
斜屋頂或者彩鋼瓦屋頂在需要打孔施工時需要做好防水措施。
【小固提醒:關于承重問題,必須找專業的設計院、專業的結構工程師根據光伏安裝情況出具載荷證明,設計過程中考慮屋頂防水處理工作。】
5.注重施工質量—分布式的特性,決定了您可能隨時面對各種復雜的施工條件。
施工是光伏系統良好運行的關鍵一環,小固也針對光伏施工分享了很多文章,比如組件接地、支架角度、端子壓接、線纜接線、逆變器安裝位置和間距等等。
【小固提醒:安全、規范施工很重要!針對不同安裝條件專業的設計及高標準的施工,能夠保證光伏系統后期的穩定運營,尤其是保障安全,當然,如果能夠做到美觀就更好了。】
6.選好監控方案—穩定、合理的監控方案,有助于高效運維光伏系統,進而保障投資收益。
可選監控方案
【小固提醒:在條件允許情況下,考慮到后期運維,必須為光伏系統配置合適的監控方案,而且,現有技術水平完全可以針對各種條件下,實現系統監控】
7.認清應用場景—并網場景,離并網一體,純離網,混合系統。
【小固提醒:具體應用場景源于用戶的需求,光伏人需站在用戶角度,提供合適的方案。對于上述不同場景的系統設計,最核心的區別在于如何選用適合對應場景的逆變器。】
8.關注組件特性—學習組件參數及特性,了解組件新技術。

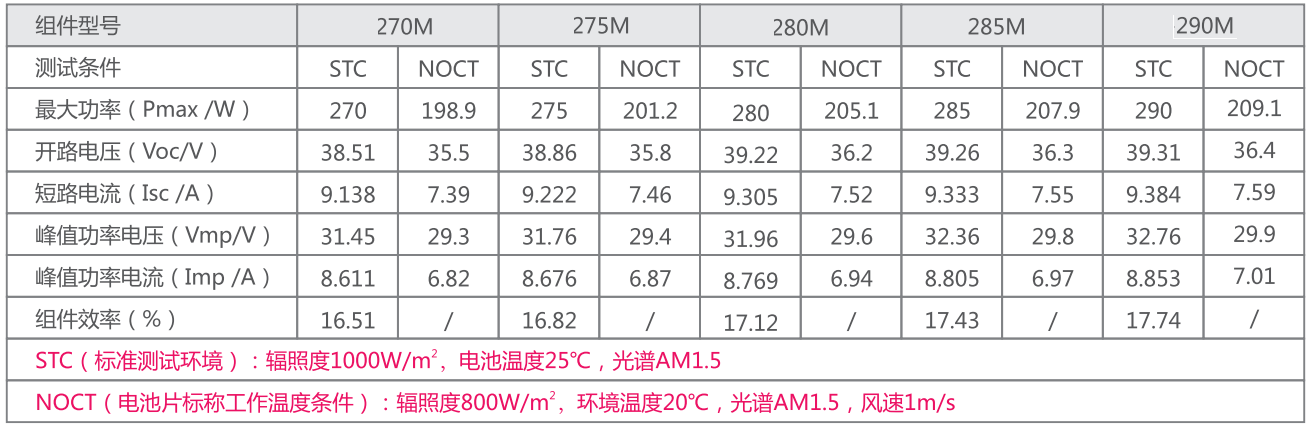

單晶高效組件的電性能參數

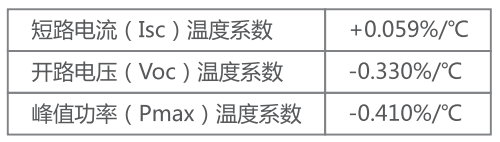

單晶組件的溫度系數
【小固提醒:系統設計尤其要關注組件的溫度特性等參數,這回直接關系到組串與逆變器的匹配關系。同時,新技術高效組件越來越多的走進人們的視野,高效組件在提高系統PR的同時,能否有效降低度電成本,才是最重要的。】

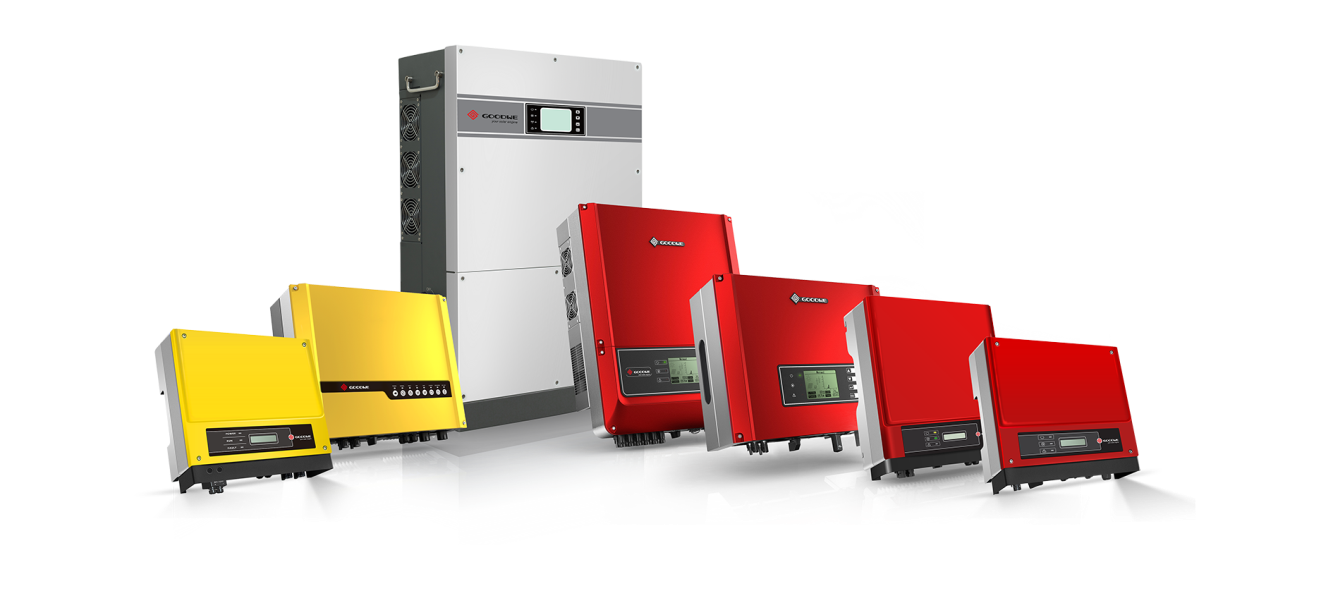

9.逆變器很關鍵—逆變器是光伏系統的關鍵先生
【小固提醒:逆變器雖然只占系統成本的5%~8%,但它承擔了并網安全、交流轉直流等重要功能,在系統設計中,逆變器參數及穩定性直接決定光伏電站的穩定運行、投資收益及高效運維。】
10.了解金融模式—光伏是資本密集型行業,在光伏項目進程中,難免遇到資金的需求,或是業主需要貸款,或是項目需要融資。
【小固提醒:隨著中國光伏利好政策頻出,光伏應用技術不斷成熟,目前全國已經有至少40家銀行可提供“光伏貸”業務。】
11.? 關注微電網—據說微電網是解決光伏發電消納能力的關鍵技術。

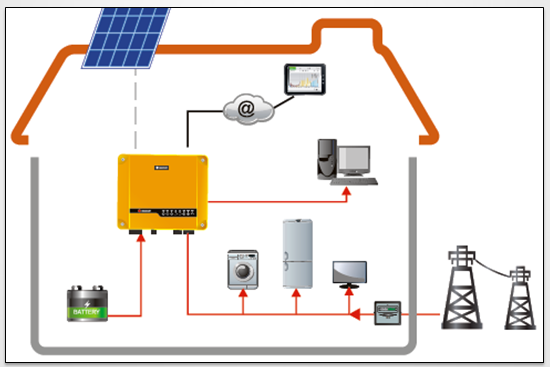

離并網解決方案
智能微網指分布式電源在脫離主網后仍能獨立工作,維持部分重要用電設備的正常運行。一般帶儲能單元,多余的電不會給電網而是儲存起來,在光伏不發電的時候用電池的電量而不需要用電網的電能。
【小固提醒:微電網的發展實際上會給光伏帶來更大的應用空間。】
12.了解光伏保險—保險有很多種:項目施工過程中價值高昂的設備失竊險、項目運營過程中的自然災害、第三者責任險等。
【小固提醒:事實上,無論業主還是EPC他們?cè)诒粏?wèn)到是否有必要買保險的時候,他們90%以上都認為保險是必要的,然而,90以上的電站都未曾購買保險,是不是值得各位反思?】
13.光伏應用仍需推廣
【小固提醒:小固做了一份集合5000+光伏人智慧的《中國光伏行業調查報告》,報告顯示,光伏人認為業務過程中最大的痛點之一,實際上是目標業主對光伏的認知不足,導致業務很難推進,比如說:光伏發電是不是太陽能熱水器?您是不是也遇到過這樣的問題呢?】
事實上,光伏系統,它確實沒有你看見的那么簡單,以上列舉,尚不完善,歡迎朋友們幫小固補充。
