眾所周知，逆變器是光伏系統的關鍵先生。了解逆變器的參數，有利于更好的完成光伏系統設計和設備選型，并保障后期的高效運維。特此，小固今天悉心整理了這份《并網光伏逆變器參數詳解》，同時針對某些重點參數做出解讀，相信一定對您有用。

另外，小固以人民的名義保證，這篇文章，絕對值得您收藏。

那么~~我們開始吧

PS：本參數詳解細分為：型號及命名、直流輸入、交流輸出、效率、保護、證書與標準、常規參數……等七大類

一、型號及命名

固德威產品型號的命名依據，是其本身的額定交流輸出功率，如GW15K-DT，對應的交流額定輸出功率為15kW。而，有些品牌的型號命名是根據直流輸入功率【依照此規則，這款逆變器的型號應為GW19K-DT，實際最大輸出仍為15kW】

【小固解讀：兩種命名規則不存在好與壞的問題，只是要提醒光伏人，選購逆變器除了參考型號外，一定要明確它的額定交流輸出功率是多少】

二、直流輸入

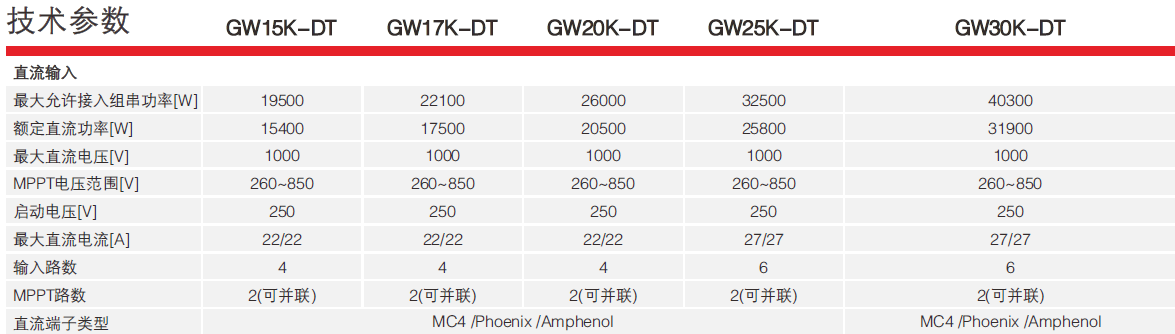

下圖截選了固德威DT系列15-25kW的產品

• 最大允許接入組串功率

指逆變器允許的最大直流接入組串功率。從上圖來看，GW15K-DT這款逆變器，允許組件接入＜19.5kW，并保證不報錯，且不損壞逆變器（注意直流輸入的電壓和電流的范圍）。

【小固解讀：“最大允許接入的組串功率”與“光伏系統超配比”是兩個完全不同的概念（這兩個概念很多朋友經?；煜罢呤轻槍δ孀兤鞅旧淼南薅ǎ笳呤强紤]到不同地區光照情況，結合光伏系統的綜合效率，理論光照最好的時候，保證逆變器也不會限制光伏系統的輸出功率（因為每一款逆變器的最大交流輸出功率是有限制的）】

• l額定直流功率

額定直流功率是根據額定的交流輸出功率除以轉化效率，再加上一定的裕量得到的。

【小固解讀：也就是說當組件輸出到逆變器端的功率接近額定直流功率時，逆變器能獲得最大的交流功率輸出。】

• 最大直流電壓

在考慮溫度系數的前提下，接入的組串的最大電壓要小于逆變器的最大直流輸入電壓。即：

上述公式中Vdcmax為逆變器輸入最大直流電壓。

• MPPT電壓范圍

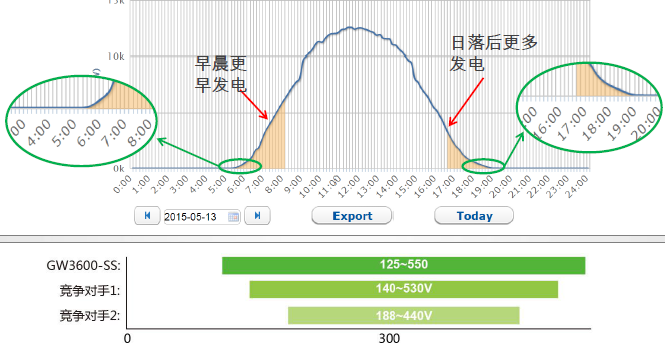

更寬的MPPT電壓范圍能夠實現早晨更早發電，日落后更多發電。

在組串接入時，同樣要滿足考慮溫度系數的組串MPPT電壓要在逆變器MPPT跟蹤范圍之內。即：

Vmpptmin、Vmpptmax分別為逆變器最小工作電壓和最大工作電壓。

【小固解讀：三相機最佳工作電壓在610V左右，此時逆變器的轉化效率最高。小固建議大家可以根據逆變器最佳工作電壓選擇接入的組串塊數?！?/span>

• 啟動電壓

啟動電壓是指逆變器的最低啟動電壓，當超過這個閾值時，逆變器開始啟動，當低于這個閾值時，逆變器關閉。

• 最大直流電流

小固提醒大家在選擇逆變器時，要著重的考慮最大直流電流參數，尤其是當接入薄膜組件時，要保證每路MPPT接入的組串電流小于逆變器最大直流電流。

• 輸入路數和MPPT路數

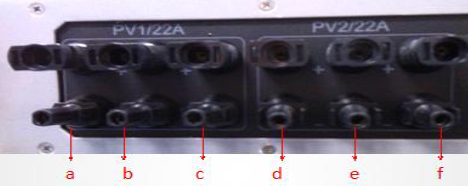

輸入的路數并不等于MPPT的路數，以下圖25KW的機器為例：

其共有6路直流輸入，分別為a、b、c、d、e、f。其中白色的兩個方框代表兩路MPPT輸入。

【小固解讀：1路MPPT下的幾路組串輸入需要相等，不同路MPPT下的組串輸入可以不相等，即a=b=c，d=e=f，但a可以不等d。】

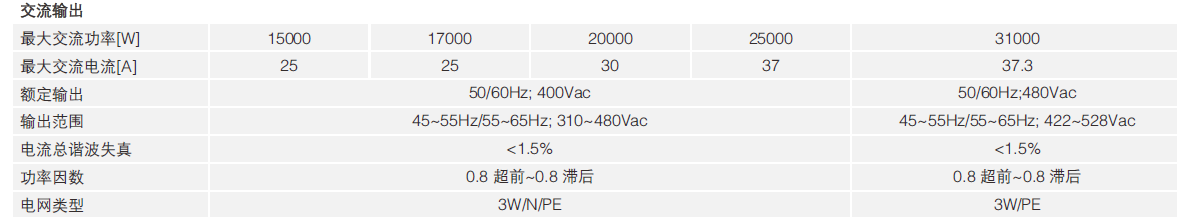

三.交流輸出側技術參數

• 最大交流功率

一般說來，逆變器的命名是根據交流輸出功率來命名的，但也有廠家是根據直流的額定功率來命名，客戶在看技術參數時，需關注這些差異點。譬如以公司GW15K-DT的機器為例，其額定直流功率是15.4KW，最大允許接入的組串功率是19.5KW，最大交流功率是15KW，也就是說當接入到19KW，機器還是可以正常工作的，但輸出的功率只有15KW，具體的原因請查看上節敘述的最大允許接入組串功率的介紹。

• 最大交流電流

最大的交流電流也是需要重要關注的技術參數，其直接決定了線纜的截面積，配電設備的參數規格。一般說來斷路器的規格要選到最大交流電流的1.25倍，線纜的選擇請見傳送門-如何為光伏電站選擇一款合適的電纜。

• 額定輸出

額定輸出有頻率輸出和電壓輸出兩種，在國內頻率輸出一般為工頻50Hz，正常工作條件下偏差應該在±1%以內。電壓輸出有很多種230V、400V、480V等。

【小固解讀：客戶在根據技術參數選擇逆變器時，首先要關注的的點就是電壓輸出?！?/span>

• 功率因素

功率因素是光伏逆變器技術參數中不得不提的點，在在交流電路中，電壓與電流之間的相位差(Φ)的余弦叫做功率因數，用符號cosΦ表示，在數值上，功率因數是有功功率和視在功率的比值，即cosΦ=P/S，一般說來如白熾燈泡、電阻爐等電阻負荷的功率因數為1，一般具有電感性負載的電路功率因數都小于1。當設備的功率因素小于0.9時，將會被罰款。公司逆變器的功率因素輸出為1，并可在0.8超前-0.8滯后之間進行調節。

【小固解讀：功率因素是工商業分布式光伏項目特別要關注的問題，它需要從系統的角度考慮，不僅要考慮負載的類型和大小，還需要考慮無功補償裝置的性能，測試點和控制方法，建議可以觀察整個光伏系統的運轉，確保系統有功功率正常。】

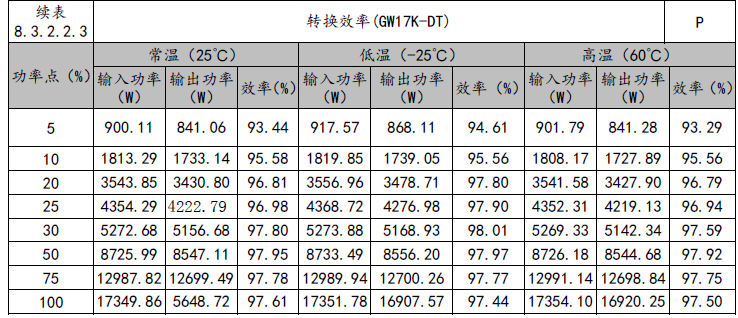

四.效率

• 最大效率和歐洲效率

光伏逆變器最大效率是指光伏逆變器在瞬時的最大轉換效率。其很多時候沒有具體的意義。

歐洲效率是根據歐洲的光照條件，在不同的直流輸入功率點，譬如5%、10%、15%、25%、30%、50%、100%，得出不同功率點的權值，用來估算逆變器的總體效率。

【小固解讀：相比最大效率，歐洲效率更具有參考意義。值得一提的是，隨著中國領跑者計劃的實施，“中國效率”也會越來越多的走進光伏人的視野】

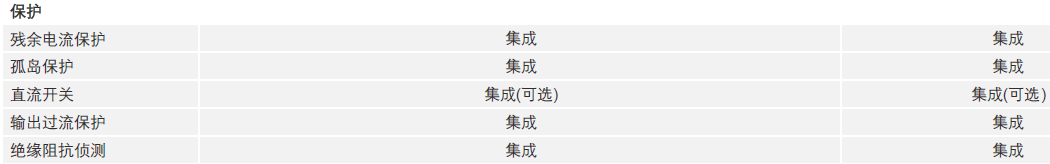

五.功能保護參數

• 孤島保護

電網失壓時，光伏系統仍然保持對失壓電網的磨一部分線路繼續供電的狀況，所謂孤島保護就是要防止這種非計劃性的孤島效應發生，確保電網操作人員、用戶的人身安全，并減少配電設備及負載故障的發生。

【小固解讀：雖然并網光伏逆變器都具備孤島保護功能，但是光伏系統并網時，電網公司仍然會要求加裝‘失壓保護開關’，這是為實現防孤島準備的二次保護，是合理的要求】

• 輸入過電壓保護

NB/T32004的國家并網標準指出當直流輸入側電壓高于逆變器允許的直流方陣接入電壓最大值時，逆變器不得啟動或在0.1S內停機，發出警示的信號。這個保護也是客戶在查看相關技術參數時，需要著重注意的點，需要關注廠家是否具備這個功能。

• 輸出側過電壓/欠電壓保護

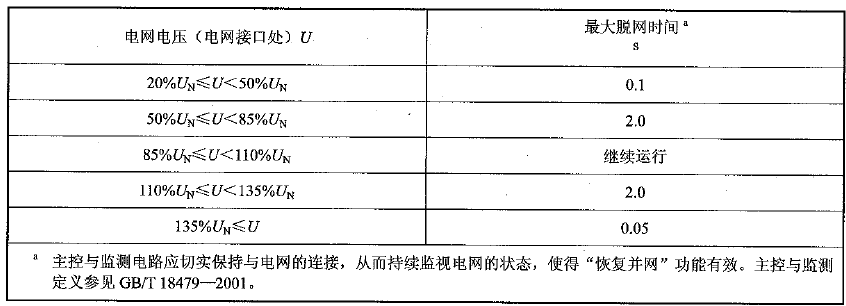

并網標準中有對光伏逆變器交流側異常電壓響應時間的具體規定，規定如下：

其要求當電網電壓高于242V時，逆變器需要在2S內脫網，當電網電壓高于297V時，逆變器需要在0.05S內脫網。

【小固解讀：由于電網的復雜性，觸發逆變器的過欠壓保護是很普遍的現象，在電網許可的情況下，一般可以通過調寬逆變器的輸出電壓范圍，以減少該現象的發生?！?/span>

六.證書與標準

中華人民共和國能源行業標準NBT 32004-2013是國家能源局在2013年8月1日頒布執行的，其規定了光伏逆變器的的類型、使用、安裝和運輸條件，規定了光伏逆變器的試驗和檢測方法。在逆變器生產和設計、檢測過程中，需嚴格按照此標準執行。

【小固解讀：逆變器在不同國家并網，都需要遵照當地的并網法規。這也給逆變器的適應性提出了極大的挑戰，因而，我們一般認為，一臺逆變器實際復核的法規越多，越能體現該逆變器廠家的綜合實力！】

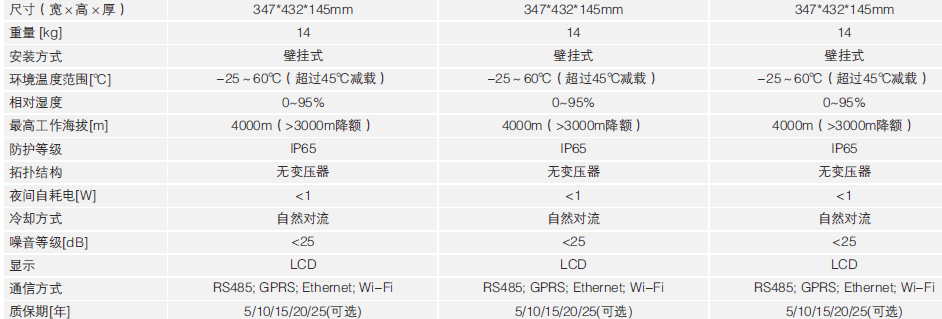

七.常規

• 尺寸、重量和安裝方式

體積小、重量輕、安裝方式簡單的光伏逆變器一直受到客戶的青睞。體積小、重量輕往往意味著運輸方便，減少了在運輸過程中機器損壞的風險。而壁掛式的安裝方式則是客戶的首選，客戶只需查看墻壁或者安裝附著點是否穩定牢靠，減少了安裝的人力和物力。

• 環境溫度范圍

環境溫度范圍也是大家需要著重關注的技術參數，環境的溫度范圍往往體現了逆變器耐受低溫和高溫的能力，決定了逆變器的壽命。

【小固解讀：如果逆變器有較寬的環境溫度范圍，說明逆變器耐受低溫和高溫的能力更優異，性能更好?！?/span>

• 防護等級

在實際的項目現場，很多客戶都會有這樣的疑問：“逆變器不是可以安裝在戶外嗎？不是可以防水的嗎？怎么有的項目還會裝個擋雨板？我的項目以后是不是都要加裝？”帶著上面的疑問，小固不得不先介紹下防水防塵等級—IP65的含義了：

IP是國際用來認定防護等級的代號 IP（Ingress Protection）等級由兩個數字所組成，第一個數字表示防塵；第二個數字表示防水，數字越大表示其防護等級越佳。

那么好了，我們可以說IP65的組串式逆變器，它的防護能力已經非常強大了，同時我們也注意到，這個所謂的IP防護，其實跟陽光直射，沒有一點關系。陽光的直射會降低逆變器的使用壽命，會影響發電效率，會使外觀老化。

【小固解讀：具有IP65防護等級的逆變器您可以放心安裝在室外，但是一定要通過給逆變器加裝蓋板，或安裝在屋檐下，或安裝在支架上（組件下方），等三種方案，保證避免陽光直射，減少各種不利因素的影響，保障光伏系統全生命周期的投資收益?！?/span>

• 冷卻方式

逆變器的冷卻方式是很多廠家存在分歧的點，有的廠家覺得完全不需要風扇散熱，有的廠家覺得所有的逆變器都要加裝風扇。

【小固解讀：小固覺得這兩種說法各有各的道理，風扇屬于易損件，如果長期使用，會容易損壞，降低逆變器的穩定性，增加運維成本。另一方面如果不加裝風扇，會使逆變器的散熱受到影響，尤其在外界環境溫度很高的情況下，逆變器不能及時的散熱，影響壽命。當然，在特定條件下，我們需要考慮帶風扇的設備如何避免風沙影響的問題?！?

八.總結

光伏逆變器的技術參數是逆變器性能最直接的體現，上述內容對光伏逆變器的參數進行了詳細的介紹，后續小固還會對某些特別內容進行更加細節性的剖析，也歡迎大家在文章后踴躍留言，提出您對于光伏逆變器技術參數的理解，或者您需要詳細了解哪方面的內容。

感謝您對小固的支持。
