光伏系統要開工，這些準備不可少
一．前言
最近很多客戶咨詢小固，光伏系統要開工，前期要做哪些準備，有哪些注意事項。小固在此和大家一起討論，詳細介紹現場勘查的要點，并分別提供表格給大家參考；
?
二．建設開工準備
建設開工準備需要如下幾點：
??? 現場勘查（尤為重要）
??? 現場勘察收集表
??? 圖紙審查及設計聯絡會
??? 施工組織設計報驗
??? 材料進場及報驗單
??? 組件安裝技術交底表
??? 組件安裝安全技術交底表
??? 開工申請單
接下來小固對上述內容進行分段敘述。
?
l? 現場勘查
正式做方案之前需要對項目現場進行勘察，這里小固和大家一起討論前期勘探的要點。
1.? 地理位置勘查
小固建議在光伏安裝現場記錄所在地區的坐標和經緯度，方便確定光伏組件的安裝傾角。

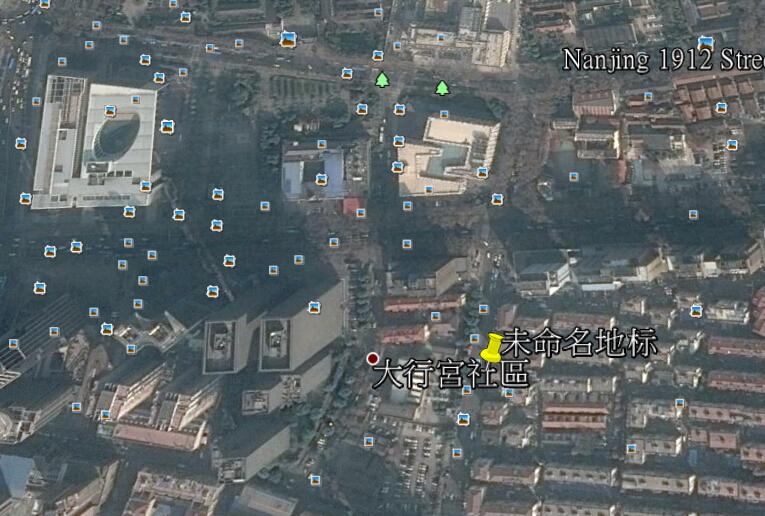

圖1 地理位置勘察圖
2.? 建筑物周圍情況勘察
在做前期的現場勘察時，需在制高點拍照，觀察項目地有無高大建筑物遮擋、有無樹木遮擋、周邊的空地處有無后續的規劃建筑。
?

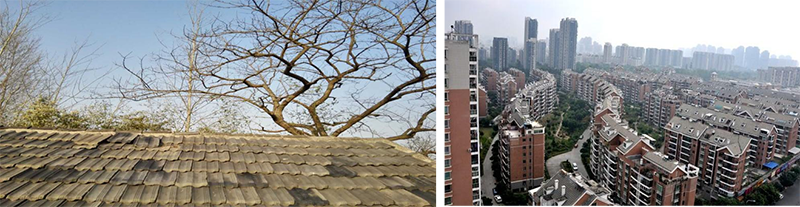

圖2 建筑物周圍情況勘察圖
3.? 屋頂情況勘察
在前期的勘察工作時，可以從以下幾個部分進行勘察。
?? 屋頂荷載
屋頂的載荷很大程度決定了其能否在屋頂安裝光伏系統。不同的屋頂承載能力不同，各個地區規定的承載能力的標準也不相同。如果屋頂面積較大，最大找正規的設計院對屋頂的承載能力進行測試和設計。
?

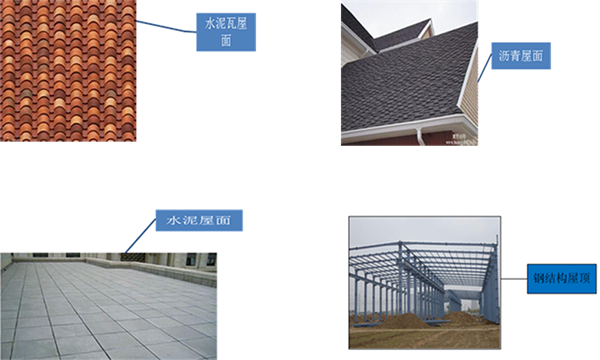

圖3屋頂勘察圖
?? 屋面質量
以水泥屋頂和彩鋼屋頂為例，從以下幾個方面勘察屋頂的質量。
水泥屋面：建成年限、是否有防水、剛性防水還是柔性防水。
彩鋼屋面：測量彩鋼瓦厚度；建成年限；是否生銹？
?
?? 屋頂面積
??? 水泥屋面：單棟建筑可利用面積、女兒墻高度、有無其他遮擋
??? 彩鋼屋頂：單棟建筑面積、有無女兒墻、有無其他遮擋
根據建筑的面積，可以預估裝機的容量，可以通過以下的計算公式大致測算出裝機的容量。
S1=屋頂可利用面積
S2=單塊組件面積
K為系數0.8~0.95
可安裝組件塊數=(S1/S2)*K
女兒墻的高度會影響裝機的容量，會降低光伏電站的利用面積。

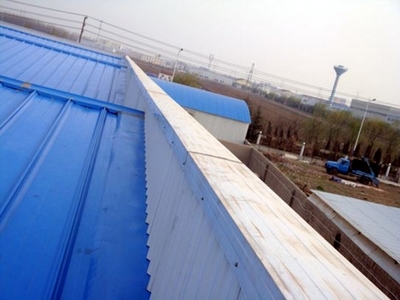

圖6女兒墻勘察圖
?
?? 大氣環境 ：有無粉塵污染、氣體污染
?? 并網點、并網電壓
在前期的勘察中，要確定并網點的位置和測量并網點的電壓。
圖7組件安裝和并網點間距圖
?? 變壓器電壓等級、容量、數量（工商業）、廠區分布

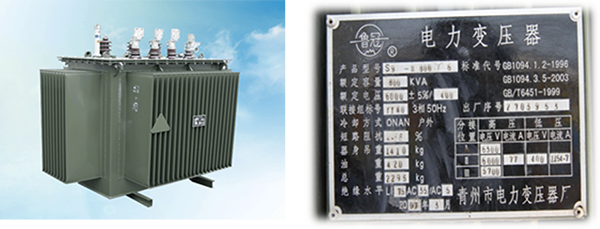

圖8變壓器勘察圖

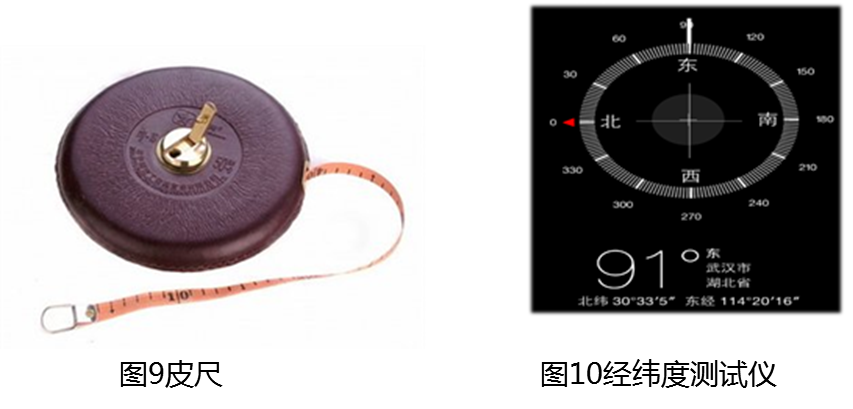

?? 現場勘察測量工具
?
上述工具只是項目勘察的部分工具，客戶可以根據自己的需求選擇相應的勘測工具。
?
l? 現場勘察調查表
根據項目現場的勘察，填寫類似下表的調查表，方便后續的設計和施工。
|
現場勘察信息收集表 |
||||
|
屋頂地點 |
|
|||
|
屋頂產權歸屬 |
|
|||
|
業主聯系人&聯系方式 |
|
|||
|
屋面部分 |
||||
|
屋面類型 |
平屋頂 □ |
斜屋頂 □ |
混凝土 □ |
|
|
琉璃瓦 □ |
||||
|
片瓦?? □ |
||||
|
其它?? □ |
||||
|
屋面所在建筑物朝向 |
|
|||
|
建筑圖紙 |
建筑圖 □ |
結構圖 □ |
||
|
屋面面積 |
|
|||
|
屋面障礙物情況 |
無 □ |
一般 □ |
較多 □ |
多 □ |
|
建筑物樓層或高度 |
|
|||
|
周圍是否有高達建筑物遮擋 |
有 □ |
無 □ |
||
|
屋面照片 |
東 |
南 |
西 |
北 |
|
并網配電部分 |
||||
|
總配電箱位置 |
|
|||
|
并網線路路徑 |
室內 □ |
室外 □ |
||
|
并網線路距離 |
|
|||
|
并網配電箱照片 |
|
|||
|
用電量及電價情況 |
||||
|
年均用電量 |
|
kWh |
||
|
白天日均用電量 |
|
kWh |
||
|
用電價格 |
第一階梯 |
kWh/RMB |
第二階梯 |
kWh/RMB |
?
?
?
?
?
l? 圖紙審查及設計聯絡會
當項目較大，業主、施工方、設計院組織開展圖紙審查和設計的聯絡會，以保證施工有效、順利地實施，各個部門應協調合作，共同完成設計制造、工程設計及其他方面的工作。
l? 施工組織設計報驗
對于較大的項目，會涉及多部門協調工作，同時涉及多方面工作，簡單分類如下：
前期測量提供工程概況，施工條件；
整體方案確認，包括施工總程序，施工段劃分，施工組織要點，組織架構等；
確保工程按時保質完成，制作施工進度計劃和措施，包括設備材料動員，高溫雨季需要采取的措施等；
確認施工總平面圖布置和臨時設施布置；
確認現場醫療衛生條件；
?
l? 材料進場及報驗單
需要有專職人員把控材料的進場，對于組件、逆變器、支架等部件，除去紙質材料的交付，現場質檢人員還應對進場包裝情況進行檢查，確保責任明確。小固提供以下報驗單給大家參考。（正文放置表格，同時回復‘材料進場及報驗單’可以下載表單）
?
工程名稱：??????????????? ????????????????????????? 編號：???????
|
供應商單位：?????????????????????????????????????
材料 / 構配件 名稱： ?????????????? ?? 采購單位：??????????????????????????????????????????????? 擬用部位： ??????? 附件（共 頁）： ? □? 1 清單（如名稱、產地、規格、數量等）、樣品。 □? 2 生產許可證、出廠合格證、質保書。 □? 3 檢測報告、復試報告。 □? 4 其它有關文件。 檢驗項目： 1、 2、 3、 4、 5、 ? ? ? |
|||
|
檢驗結論 |
? |
||
|
質檢員 |
? |
檢驗時間 |
? |
|
注：大型設備開箱檢查供應商代表應參加。 |
|||
?
?
l? 組件安裝技術交底表
光伏系統中組件的安裝是影響項目進度和質量的重要環節，一般在項目開工之前，需要對施工人員進行前期指導培訓，確保項目在低損，少錯，高效率中進行。對于組件安裝需要交底的內容，小固提供以下表格供大家參考。
|
工程名稱 |
光伏并網電站 |
施工單位 |
? |
||||
|
分項工程名稱 |
組件安裝 |
交底單位 |
? |
||||
|
交底提要 |
組件安裝技術交底 |
||||||
|
交底內容： 一、施工準備 1、對進場施工人員進行安全教育。 2、準備安裝工具、清點安裝材料、檢查安全防護措施。 3、安裝工具包括：內六角扳手（6mm）、梯子、平梯、腳手架、手電鉆、手套、剪刀、銼刀、內六角扳手（5mm）、鉆頭（3-9）、膠槍、皮錘、卷尺、角磨機、活扳手、鉛筆等，安裝材料包括：組件、防水膠條、防水膠棉、螺栓、壓塊、壓塊螺母、燕尾絲、邊壓、密封膠墊、密封膠、導水槽等，及保險繩、手套等安全防護用品。 二、施工流程 安裝前準備→檢查橫梁安裝精度→安裝防水膠條→安裝導水槽→組件粘接防水膠棉（可與前兩項同時進行）→安裝組件→安裝壓塊→檢查驗收/安裝完成 三、施工方法 1、檢查前期橫梁安裝精度，不允許和設計要求有較大偏差，有偏差較大地方需要求按照圖紙要求返工，鋼構焊接需有相關驗收合格單。 2、將防水膠條裁切成所需尺寸，防水膠條有一定的伸縮量，裁切時需留相應的余量。 3、將裁切好的防水膠條安裝在導水槽相應的卡槽內，防水膠條T型部分需完全卡在導水槽卡槽內，防水膠條和導水槽卡槽分左右兩部分，安裝時注意區分。 4、安裝導水槽：導水槽通過螺栓與C型鋼安裝孔連接固定螺栓，螺栓上端安裝有密封膠墊，在緊固螺栓時用力矩扳手緊固，要求力度適中、不允許有松動現象，防止密封膠墊破損。導水槽左右間距為1000mm±1.5，導水槽保證下端平齊，誤差±3mm，導水槽安裝順序為2+N形式，既先安裝兩根導水槽后安裝組件，然后每根安裝好后安裝組件，依次類推。安裝完成后需將導水槽保護膜去掉。安裝螺栓要求能輕松放進導水槽和C型鋼安裝孔內。 5、在安裝組件前將防水膠棉粘貼在組件上邊框上，粘貼平整牢靠，保證防水膠棉下邊與組件上邊框相平齊。在整個邊框面部不允許有褶皺，角部折彎時需要將褶皺處留在長邊角部處，或者用剪刀修正平齊。 6、安裝組件： 6.1從下端往上端安裝組件，每相鄰組件上下邊框之間間隙在5mm之內，安裝時需在組件上下邊框交接處立面兩端打膠；每個組件下邊框下檐需要吻合壓在下組件上邊框上，安裝組件時需要左右上下輕微移動組件，使組件處在合適位置； 6.2安裝后間隙較大地方需要密封膠密封，禁止過量打膠，禁止密封膠殘留到組件上面。安裝時杜絕野蠻操作。 6.3防漏要求：整個大棚組件部分不允許有漏雨現象，若漏電超過5個，每個漏點罰款50元，并無條件返修直到無漏點，若一個大棚一次驗收無漏點，一個棚獎勵200元。 6.4組件安裝過程中，組件正面玻璃、背面背板禁止劃傷，劃傷組件禁止安裝、應隔離存放；整個工程組件無破損率，所有施工方造成的組件破損均應照價賠償，如若發現人為刻意破損，會額外罰款。 6.5組件安裝平整度：相鄰組件高度差不超2mm，整個大棚區域東西軸線組件高度差不超5mm。 6.6組件邊緣高差，相鄰組件高差不超1mm。組件整個平面角度為20°，偏差≤1°。 6.7組件開箱前應檢查外包裝箱是否有破損，若有破損應及時通知廠家、監理、物料員、現場管理技術人員現場確認。若無現場確認，出現組件破損情況由施工方承擔。 7、壓塊安裝： 7.1組件安裝完成或組件安裝的同時，將壓塊按照圖紙尺寸位置安裝。壓塊螺母緊固后需“橫”到導水槽內，不允許壓塊螺母有“豎”向現象。壓塊螺母分正反兩面，帶壓痕面為上面。 7.2安裝壓塊必須使用安裝工具，目前安裝工具為木板，安裝壓塊時安裝人員必須有保護措施。安全繩必須牢靠，且需綁在安裝人員身上，下班時需隨安裝人員將木板和安全繩隨時撤下來，安全措施不到位，未撤木板、安全繩，發現一次罰款1000元。 7.3壓塊需及時安裝，隨棚安裝，若各施工隊壓塊沒有及時安裝，造成組件滑落，各施工最除賠償物料損失外，還有額外罰款。 7.4整個壓塊安裝過程中不允許對踩踏組件任何部位，發現一次罰款1000元。杜絕人員、重物放置上面。壓塊安裝時螺栓緊固力度要適中。 7.5壓塊應按照要求數量全部安裝，不允許有漏壓現象。 8、防漏要求：整個大棚組件部分不允許有漏雨現象，若漏點超過5個，每個漏點罰款50元，并無條件返修直到無漏點。若一個大棚一次驗收無漏點，獎勵200元。 9、檢查驗收：整個電站安裝工作采用邊安裝邊檢查驗收形式，工作中各施工者需保證自檢合格，整體安裝完成后，需統一全面檢查驗收。 四、質量要求 1、導水槽左右間距為1000mm±1.5，安裝導水槽保證下端平齊，誤差±3mm。 2、導水槽與C型鋼靠安裝螺栓、密封膠墊連接固定密封，需保證連接牢靠，不滲水。 3、每相鄰組件上下邊框之間間隙在5mm之內，有間隙地方需要密封膠密封；每個組件下邊框下檐需要吻合壓在下組件上邊框上。 4、壓塊螺母緊固后需“橫”到導水槽內，不允許壓塊螺母有“豎”向現象。壓塊安裝時螺栓緊固力度要適中。 5、組件安裝平整度：相鄰組件高度差不超2mm，整個大棚區域東西軸線組件高度差不超5mm。 6、組件邊緣高差，相鄰組件高差不超1mm。組件整個平面角度為20°，偏差≤1°。 7、安裝后有間隙地方需要密封膠密封，禁止過量打膠，禁止密封膠殘留到組件上面。安裝時杜絕野蠻操作。 8、整個組件均不允許承重，杜絕人員、重物放置上面。 9、防漏要求：整個大棚組件部分不允許有漏雨現象，若漏點超過5個，每個漏點罰款50元，并無條件返修直到無漏點。若一個大棚一次驗收無漏點，獎勵200元。 10、未盡安裝要求以現場技術人員指導為準。 ? ? ? ? |
|||||||
|
交底人 |
? |
接受人 |
? |
交底日期 |
? |
||
|
工作人員 |
? |
||||||
?
?
l? 組件安裝安全技術交底表
光伏組件的安裝環境和電壓等級決定了施工人員需要進行安全培訓才能正式開工，小固在此提供常規注意事項，對于復雜的項目現場，施工單位需要進行針對性的培訓。（
|
施工名稱: |
? |
編號: |
? |
||||||||
|
工程名稱 |
|
施工部位或層次 |
|
||||||||
|
施工內容及 |
組件安裝安全技術交底 |
交底日期 |
年? 月? 日 |
||||||||
|
?交底內容: |
|||||||||||
|
1、嚴格執行三級教育與安全交底制度，未經教育與交底，禁止上崗與施工。 2、作業人員進入施工現場必須戴合格的安全帽，系好下額帶，鎖好帶扣；嚴禁赤背，穿拖鞋； 3、組件吊裝作業必須嚴格執行操作規程，檢查組件包裝箱的完好情況。 4、安裝作業時必須佩戴合格的防護用品，帶防護手套，穿防砸謝。應把手頭工具放在工具袋內； 5、作業人員嚴禁酒后作業，嚴禁吸煙，禁止在施工現場追逐打鬧； 6、安裝作業時，必須保證組件的完好無損，防止磕碰，防止觸電，防止軋傷及劃傷。 7、電源的接駁與拆除應由電工來完成，手持電動工具外殼必須有良好的接零保護，并設有獨立開關箱，室外開關箱應有防雨措施，并有門鎖。 8、接線作業必須按照圖紙及規范要求進行，防止觸電 。 9、特種作業人員應持證上崗，禁止無證作業。 10、 夜間作業必須有足夠的安全照明設備。 ? |
