前言
光伏系統部件都有一個質保期,一般組件的質保期為25年,逆變器標準5年,可以延保到10/15/20年,但是不是說過保系統就無法運行。據報道,中國最早的民用光伏10KW電站建于1983年,距今有30多年了,還可以正常發電。當光伏系統某一部件或某些部件過保,就有可能失效、達不到系統要求,進而影響整個系統的安全和效率,所以一定要對該部件進行處理或者更換,這里小固就跟各位安裝商、各位用戶具體從組件、逆變器、配電柜三方面說說哪些部件需要更換。
一、組件側
組件側常見的問題有太陽能電池板問題、組件支架問題、組件接地問題、直流線纜四個方面。
1)太陽能電池板問題
某一塊或幾塊太陽能電池板由于熱斑、隱裂等導致該路電流過低,建議把壞的組件更換成相同規格的好的組件或者更換整路組件。如項目較大盡量拼湊后進行整串替換,保證組串的一致性。

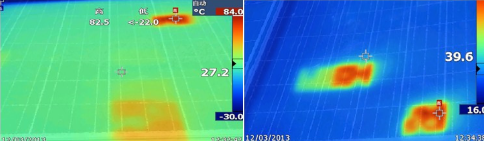

組件熱斑
2)組件支架問題
在多鹽霧或者潮濕的氣候下,時間長了支架可能會銹蝕、鍍鋅層脫落,導致支架不穩甚至斷裂,直接用支架做接地部分還會使接地電阻不符合要求;建議打磨銹蝕部分,刷熱鍍鋅修補漆或者直接更換支架。

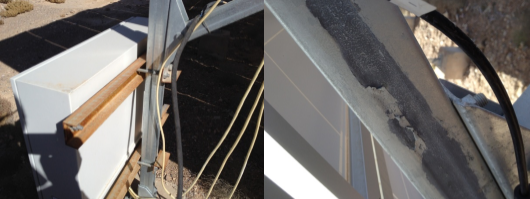

支架銹蝕
3)組件接地問題
由于接地裝置長期處于地下,接觸的土壤化學和電化學腐蝕不可避免,同時還要承受地網散流與雜散電流的腐蝕,影響電氣設備或整個系統的安全運行(可能產生報錯:組件對地絕緣阻抗過低);建議更換接地裝置、重做接地線;對于扁鐵銹蝕的,不嚴重的除掉生銹部分,嚴重的更換接地扁鐵,防止扁鐵斷裂,總之要確保接地電阻滿足國家要求。
接地裝置銹蝕
4)直流線纜
直流線纜過了質保期后會出現不同程度的老化,如果沒有選用專用光伏直流線纜,電纜的鉛包更易出現膨脹、龜裂、破皮現象,從而使機器會報對地漏電流過大故障;建議找出相應的問題線纜進行更換。確保直流輸出PV+ 、PV-對地絕緣電阻應>2MΩ。

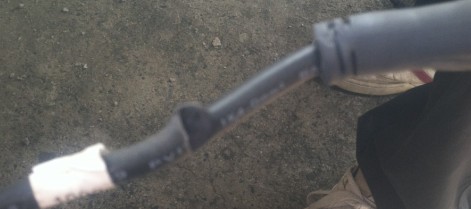

直流線纜破皮
逆變器側主要是包括逆變器直流端子、逆變器本身、逆變器交流線纜三個方面的需要更換。
1)直流端子

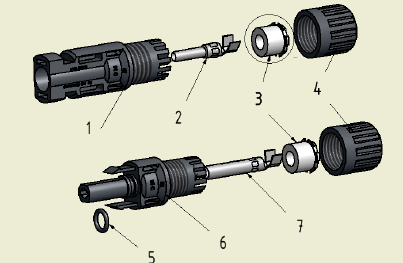

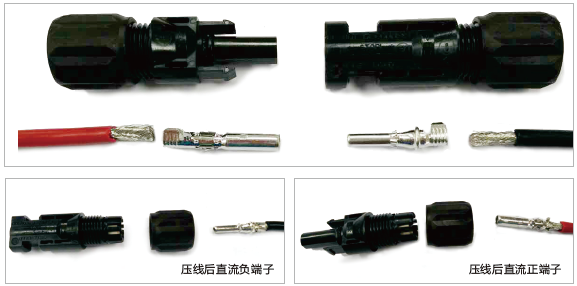

直流端子是光伏系統最常見的易損部件之一,在正確壓接的前提下,超過質保期可能會出現接觸電阻過大、失效的情況,建議更換成原裝的直流端子確保端子之間接觸良好。
2)逆變器本身
逆變器過保后內部元器件已經損壞,則更換新機,但五年后可能會遇到逆變器升級換代的情況,更換的新機首先要滿足功率及并網類型的匹配,其次需要注意組件輸入的電壓電流范圍,否則可能導致逆變器輸入端過壓過流而無法正常工作。有些情況可考慮組件連接重新分組進行匹配,擴大選型的范圍。
3)逆變器交流線纜
交流線纜要注意線纜是否破損,線纜有沒有松動。地線松動或者不接會造成機殼帶電,嚴重的引起電路故障;N線松動會導致機器報錯:電網電壓超限,無法工作;火線松動導致電網電壓丟失無法發電,這些在機器檢修時需要注意重點查看。建議檢查交流接線是否破損,接線是否牢靠。

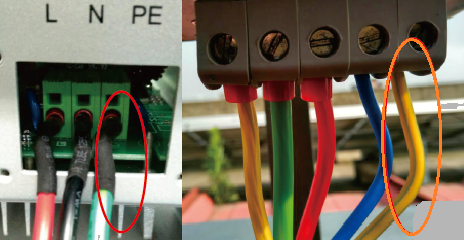

單相/三相交流接線
配電柜側主要是斷路器、熔斷器、防雷浪涌(SPD)等問題。
1)斷路器失效
斷開、合上斷路器,觀察逆變器運行狀況。逆變器跳閘情況,有可能是斷路器上接線頭不緊,重做交流端子部分。
2)SPD
SPD一定要定期檢測是否失效,尤其是雷雨天氣過后,當SPD指示區域顯示為綠色代表未失效,顯示為紅色代表已失效,建議及時更換,防止二次雷擊。

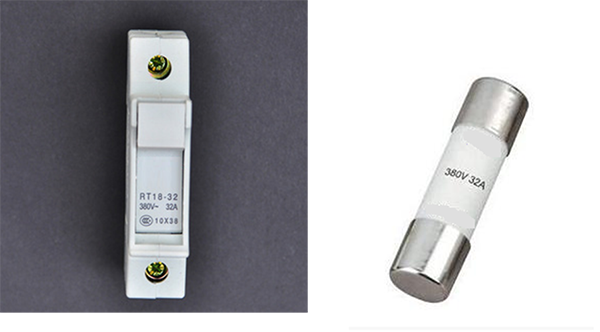

3)熔斷器
熔斷器一般配合SPD防雷使用,SPD失效導致短路模式,失效的SPD通常并未完全短路且有一定阻抗,在開路前產生熱量甚至燃燒,這種情況下,熔斷器起到短路保護或過電流保護的作用,可用斷路器替代,內部熔絲燒斷要及時更換。
系統部件不是過了質保就不能使用,只要維護得當,還是可以繼續在光伏系統里“發光發熱”,但是對于過了質保的就需要定期檢查,及時更換不合格的部件;小固從組件側、逆變器側、配電柜側三部分談到哪些系統部件過保后需要進行檢查更換,希望大家的光伏電站發電更持續、更長久。
